Дизельная и электрическая тепловая пушка своими руками

Электрические тепловые пушки

В качестве нагревательного элемента электрической теплопушки может выступать либо металлическая спираль, либо трубчатый электронагреватель. Второй вариант предпочтительнее, т. к. ТЭНы хоть и являются немного более инерционными, но зато в отличие от открытых спиралей служат дольше, да и в использовании безопаснее. Электровентилятор нагнетает в пушку воздух. Температура воздушной массы, проходящей вдоль ТЭНа или спирали, постепенно повышается, и в помещение направляется уже теплый поток воздуха. Чтобы предотвратить перегревание устройства и сэкономить электроэнергию, электрические тепловые пушки оснащаются терморегулятором, который автоматически отключает нагревательный элемент (но не отключает вентилятор), когда температура достигает максимально допустимого (или заданного пользователем) значения.

1. Ручка для переноски.2. Осевой вентилятор.3. Поток холодного воздуха.

4. Опорные ножки.5. Поток горячего воздуха.6. Защитная сетка.

7. Нагревательный элемент.8. Электрический блок с кабельным вводом,

кнопками управления и термоограничителем.

Одним из главных преимуществ электрических тепловых пушек перед нагревателями, работающими на сгораемом топливе, является их экологичность – при работе таких устройств не образуется выхлопных газов или каких-то иных отходов. По этой причине электрические пушки можно считать универсальными с точки зрения применимости. Их можно использовать для обогрева как жилых, так и нежилых помещений, в которых постоянно присутствуют люди (цеха, мастерские, вокзалы, магазины). Кроме того, в отличие от жидкотопливных пушек электрические легко «запустить» даже при очень низких температурах, а посему они успешно применяются в неотапливаемых гаражах, на холодных складах и т.д. К несомненным достоинствам электрических тепловых пушек можно отнести способность к сколь угодно долгой непрерывной работе и отсутствие необходимости в периодической дозаправке.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Единственный минус газового обогревателя – необходимость обеспечения достаточной вентиляции.

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

горелку с клапаном;
жестяной лист;
ножницы по металлу;
дрель с тонким сверлом;
заклепки;
клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

Конструкция, включающая две сетки, выгодна тем, что имеет увеличенную поверхность нагрева и оснащена дополнительной защитой.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

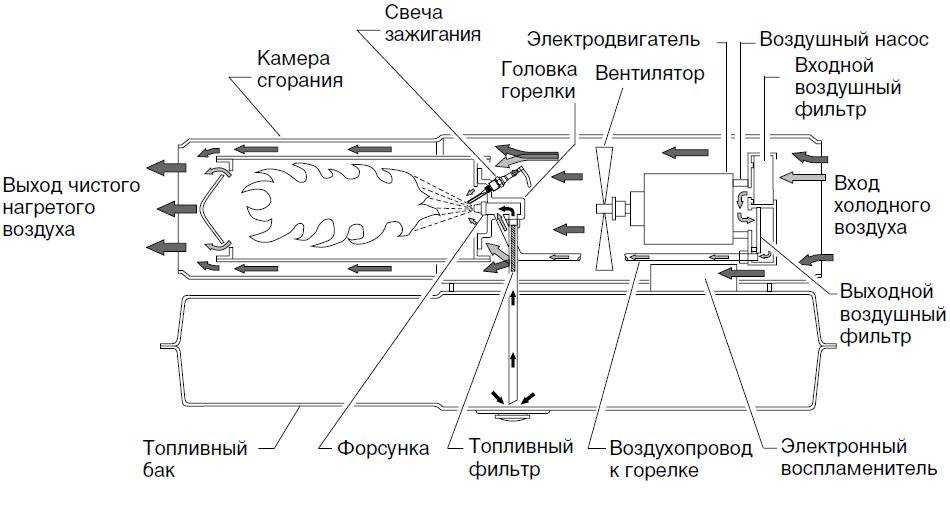

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Электрическая пушка

Это оборудование самое безопасное и простое в устройстве. Если участок подключен к электросети, то лучше всего сделать своими руками электрическую тепловую пушку. Самодельный аппарат сможет пригодиться как при строительстве, так и в дальнейшем для разных личных потребностей. Само название «пушка» возникло из-за схожести круглого корпуса с боевым орудием. Корпус также может иметь прямоугольную или квадратную форму.

Требуемые материалы

Изготовление устройства для обогрева не слишком затратно. Чтобы сделать электрическую пушку своими руками, понадобятся:

стальной корпус;
рама, где будет находится конструкция;
электрический вентилятор;
нагревательный ТЭН;
провода для подсоединения устройства к электросети;
включатель.

Для создания электрической пушки вам понадобится, как минимум, вентилятор

Корпус этого устройства при эксплуатации может очень сильно нагреваться. Потому надо выбирать довольно толстый либо жароустойчивый металл. Помимо этого, есть смысл на металлические элементы нанести теплоизоляцию.

Выбирая ТЭН, нужно не забывать, что температура выходящего воздуха будет зависеть от количества и мощности этих нагревательных элементов. При этом скорость работы вентилятора на температуру не повлияет, однако чем быстрее вращается это устройство, тем равномерней тепло распределяется по помещению. То есть, за температуру обогрева отвечает обогревательный элемент, а за качество распределения — вентилятор.

Чтобы снизить затраты, можно использовать ТЭН от старого утюга либо иного устройства. В некоторых случаях есть смысл укоротить длину ствола пушки, чтобы повысить температуру прогрева. Подходящий электрический двигатель с крыльчаткой можно снять с ненужного пылесоса.

В этом видео вы узнаете, как сделать пушку:

Процесс изготовления

Чтобы собрать тепловую пушку, лучше всего вначале нарисовать схему электрической цепи обогревателя. Как правило, используют уже готовые схемы.

Изготавливают электрическую теплопушку в следующем порядке:

Вначале необходимо подготовить раму и корпус устройства.
После надо в центре корпуса установить один или несколько нагревательных элементов.
Затем нужно подвести к ним провод питания.
Установив вентилятор, к нему подключить электричество.
Подсоединить шнур питания, кабель от нагревающих элементов и вентилятора к пульту управления.
Установить защитную решетку на торцах корпуса.

Во время сборки нужно непременно изолировать все соединения проводов. После завершения сборки выполняют пробный запуск обогревателя. Если он работает в нормальном режиме, без сбоев, то можно применять оборудование по назначению.

Порядок изготовления пушки представлен выше

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

корпус;
тэн для нагрева;
мощный вентилятор;
прибор для управления;
провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

Фото тепловой пушки
