Эффективная газовая тепловая пушка своими руками
Одним из самых эффективных видов тепловых пушек считается газовая. Именно с ее помощью можно быстро обогреть свою мастерскую или гараж.
Для изготовления пушки на газу необходимы:
- Трубы разного диаметра для камеры горения и корпуса;
- Газовая горелка;
- Стандартный вентилятор.
Принцип действия этой пушки таков: газ, сгорая в камере, обогревает ее, а воздух направляемый вентилятором, нагревается, выходя наружу и поднимая температуру в помещении.
Инструкция по сборке газовой пушки:
- По бокам корпусной трубы с разных сторон делается две дырочки разного диаметра. Одна из них (та, что побольше) будет служить отводом нагретого воздуха, а вторая (поменьше) – для горелки с подсоединенным к ней газовым шлангом.
- Труба поменьше используется для создания камеры сгорания. При этом внутри корпуса нужно зафиксировать несколько пластинок, чтобы ее крепление было максимально жестким.
- Из листа металла делается заглушка с отверстием для камеры.
- Дальше все собирается: камера приваривается внутри корпуса, а трубка для выхода нагретого воздуха и заглушка ввариваются со стороны воздухоотвода.
- Горелка устанавливается в камеру и жестко там фиксируется. После чего ставится вентилятор.
На завершающем этапе остается подключить прибор к сети.
Техника безопасности
Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:
- Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
- Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
- Должна обеспечиваться хорошая вентиляция помещения.
- Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
- Нельзя использовать на улице во время выпадения осадков.
Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.
Агрегат #1 — электрическая тепло-пушка
Электрическая тепловая пушка, пожалуй, самый простой и безопасный вариант нагревателя. Если на участке есть доступ к электричеству, следует сделать именно такой агрегат. Он пригодится как во время строительных работ, так и позднее, для различных хозяйственных нужд как в доме, так и на участке.
Материалы и инструменты
Для изготовления электрической тепловой пушки понадобится:
- рама, на которую будет опираться конструкция;
- металлический корпус;
- нагревательный элемент (ТЭН);
- вентилятор с электромотором;
- выключатель или панель управления;
- кабель для подключения прибора к электросети.
Корпус тепловой пушки можно изготовить из подходящего отрезка трубы или из листа оцинкованного железа. Для работы понадобится инструмент по металлу и, возможно, сварочный аппарат. Название “пушка” этот прибор получил из-за сходства его цилиндрического корпуса со старинным орудием. Однако корпус нагревателя может также иметь квадратное или прямоугольное сечение, если его проще изготовить.
Обратите внимание, что корпус изделия во время работы может нагреваться довольно сильно. Следует выбрать для корпуса жаростойкий или достаточно толстый металл. Кроме того, имеет смысл нанести на его металлические части теплоизоляционное покрытие
Кроме того, имеет смысл нанести на его металлические части теплоизоляционное покрытие.
Подбирая подходящий ТЭН и вентилятор, следует помнить, что температура прогрева зависит от мощности и количества нагревательных элементов. Скорость вращения вентилятора на количество тепла не влияет, но чем она выше, тем равномернее полученное тепло распространится по помещению. Таким образом, за температуру обогрева отвечает нагревательный элемент, а за качество — скорость вращения вентилятора.
Чтобы сократить расходы, ТЭН можно снять со старого утюга или другого бытового прибора. Иногда имеет смысл укоротить нагревательный элемент, чтобы увеличить температуру нагрева. Подходящий электродвигатель с крыльчаткой можно найти в старых моделях пылесосов.
Процесс сборки
Чтобы собрать электрическую тепловую пушку правильно, рекомендуется для начала составить схему электрической цепи устройства. Можно воспользоваться уже готовой схемой, один из вариантов представлен ниже:
Для правильного монтажа электрической тепловой пушки перед началом работ рекомендуется составить электрическую схему, отразив на ней подключение всех элементов к электросети
Собирать электрическую тепловую пушку следует в таком порядке:
- Подготовить корпус и опору.
- Установить ТЭН (или несколько ТЭНов) в центре корпуса.
- Подвести к ТЭНам питающий кабель.
- Установить вентилятор и подвести к нему электропитание
- Подвести провод питания, проводку от ТЭНов и вентилятора к управляющей панели.
- Поставить защитную решетку на передней и задней части корпуса.
В процессе сборки необходимо тщательно изолировать все электрические соединения. По окончании сборки делают пробный пуск устройства. Если оно работает без сбоев, можно использовать пушку по назначению.
Разновидности газовых тепловых пушек
газ
Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.
В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.
Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.
В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.
В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.
Kroll
Газовые тепловые пушки KROLL серий P, PX, PE, PF и PN
| Инструкция для KROLL P 10 | Скачать (264 Кб) | |
| Инструкция для KROLL P 15 | Скачать (264 Кб) | |
| Инструкция для KROLL P 30 | Скачать (264 Кб) | |
| Инструкция для KROLL P 43 | Скачать (264 Кб) | |
| Инструкция для KROLL P 60 | Скачать (264 Кб) | |
| Инструкция для KROLL P 80 | Скачать (264 Кб) | |
| Инструкция для KROLL PX 30 VA | Скачать (264 Кб) | |
| Инструкция для KROLL PX 43 VA | Скачать (264 Кб) | |
| Инструкция для KROLL PX 60 VA | Скачать (264 Кб) | |
| Инструкция для KROLL PX 80 VA | Скачать (264 Кб) | |
| Инструкция для KROLL PE 10 | Скачать (1,34 Мб) | |
| Инструкция для KROLL PE 30 | Скачать (1,34 Мб) | |
| Инструкция для KROLL PE 50 | Скачать (1,34 Мб) | |
| Инструкция для KROLL PE 80 | Скачать (1,34 Мб) | |
| Инструкция для KROLL PE 100 | Скачать (1,34 Мб) | |
| Инструкция для KROLL PF 80 | Скачать (635 Кб) | |
| Инструкция для KROLL PF 140 | Скачать (635 Кб) | |
| Инструкция для KROLL PN 60 | Скачать (635 Кб) | |
| Инструкция для KROLL PN 100 | Скачать (635 Кб) |
Дизельные тепловые пушки KROLL с прямым нагревом
| Инструкция для KROLL GK 20 | Скачать (236 Кб) | |
| Инструкция для KROLL GK 28 | Скачать (236 Кб) | |
| Инструкция для KROLL GK 40 | Скачать (236 Кб) | |
| Инструкция для KROLL GP 25 | Скачать (697 Кб) | |
| Инструкция для KROLL GP 45 | Скачать (697 Кб) | |
| Инструкция для KROLL GP 67 | Скачать (461 Кб) | |
| Инструкция для KROLL GP 80 | Скачать (697 Кб) | |
| Инструкция для KROLL GP 115 | Скачать (461 Кб) | |
| Инструкция для KROLL TK 20 | Скачать (236 Кб) | |
| Инструкция для KROLL TK 28 | Скачать (236 Кб) | |
| Инструкция для KROLL TK 40 | Скачать (236 Кб) |
Дизельные тепловые пушки KROLL с не прямым нагревом
| Инструкция для KROLL MA 25 | Скачать (461 Кб) | |
| Инструкция для KROLL MA 35 | Скачать (461 Кб) | |
| Инструкция для KROLL MA 55 | Скачать (461 Кб) | |
| Инструкция для KROLL MA 55 | Скачать (461 Кб) |
+7(977)703-03-03
ш. Дмитровское, 38
Агрегат #3 — газовая тепловая пушка
Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.
Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.
Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха — такая конструкция сложнее, но безопаснее, чем модели прямого нагрева
Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.
Корпус газовой тепловой пушки во время работы сильно разогревается, поэтому его необходимо закрыть слоем теплоизоляции, чтобы избежать возможных ожогов или возгорания.
Для создания газовой тепловой пушки понадобятся следующие элементы:
- баллон со сжиженным газом;
- горелка;
- редуктор;
- металлический корпус;
- вентилятор;
- устройство для дистанционного розжига;
- рама для крепления корпуса.
Газовый баллон соединяют с редуктором, который обеспечивает равномерную подачу топлива на горелку. Воздух вокруг камеры сгорания нагревается, вентилятор выдувает его в помещение. Порядок практически такой же, как и при изготовлении дизельной тепловой пушки. Наглядно устройство газового обогревателя представлено на схеме:
Эта схема наглядно демонстрирует устройство тепловой пушки, работающей на сжиженном бытовом газе. К вентилятору необходимо подвести электропитание
С газовой тепловой пушкой следует использовать только баллоны, которые заполнены газом на профессиональном оборудовании. В баллонах, заполненных кустарным способом, может произойти утечка
Во время изготовления и эксплуатации газовой тепловой пушки рекомендуется придерживаться следующих правил:
- Трубы подачи газа в местах соединений необходимо тщательно загерметизировать.
- В обязательном порядке установить устройство для дистанционного розжига, поскольку ручной розжиг может привести к взрыву.
- Внимательно следить, чтобы газовый баллом всегда был на достаточном расстоянии от обогревателя, иначе баллон перегреется и газ взорвется.
- Никогда не использовать с газовой пушкой баллоны, заправленные кустарным способом.
- Не оставлять работающий прибор без наблюдения на длительное время.
Еще один важный момент — соотношение мощности газовой пушки и размеров обогреваемого помещения. Нельзя использовать слишком мощное устройство в маленькой комнате, поскольку это может легко привести к возгоранию.
Буржуйка из использованного баллона
Буржуйки, популярные еще сотню лет назад, и сегодня не сдают своих позиций, выступая основным источником тепла в гаражах и подсобных помещениях. И главное их достоинство в том, что они могут работать не только на дровах, но и на всем, что горит.
Буржуйки делают из газовых баллонов, содержавших до опустошения пропан, объемом в 40-50 литров, отрезков стальных труб и толстостенных бочек, имеющих небольшой объем
Минимальная толщина стенок таких конструкций должна составлять 2-3 мм, но все же оптимальный вариант – 5 см, благодаря чему можно будет использовать любой вид топлива. Если сравнивать модели горизонтального и вертикального исполнения, то первые выигрывают в плане удобства загрузки поленьев.
Конструкция вертикального исполнения
Самый простой вариант изготовления буржуйки предполагает использование газового баллона: корпус обогревающей конструкции уже готов, остается лишь обустроить отсеки под закладку топлива и зольник. Высота баллона составляет порядка 850 мм, диаметр в обхвате – 300 мм, а достаточная толщина стенок позволяет использовать любой вид топлива.
Чтобы соорудить вертикально устанавливаемую конструкцию баллон делят на две неравные по объему части:
- верхняя – занимает 2/3 конструкции выполняет роль приемной камеры для закладки дров;
- нижняя – занимает 1/3 часть конструкции и служит для сбора золы.
Для изготовления буржуйки в стенке баллона под размер каждой из двух секций вырезают отверстия под обустройство дверец. Сами дверцы можно соорудить из вырезанного куска баллонной стенки или вырезать из листового металла.
На границе между верхним и нижним отсеком монтируют колосники. Но поскольку готовый чугунный колосник подходящего размера найти сложно, для его изготовления используют толстые прутки.
Основой для изготовления колосников выступает стальная арматура толщиной в 12-16 мм, нарезанные прутья которой размещают на расстоянии в 2 см друг от друга
В верхней части баллона вырезают отверстие под дымоход диаметром не менее 150 мм. Этот элемент можно сварить из отреза листового метала. Главное – чтобы диаметр полученного патрубка соответствовал размеру дымовой трубы с тем, чтобы упростить процесс состыковки.
Дверцы оснащают запорами и прикрепляют к корпусу посредством сварки. При желании петли можно сделать из нескольких звеньев толстой стальной цепи.
Поскольку буржуйка изначально не относится к числу герметичных обогревательных сооружений, уплотнители применять нет необходимости
Чтобы перекрыть образовавшуюся по периметру дверок щель, с наружной стороны по периметру заготовок лучше приварить небольшой бортик – полосу метала шириной в 1,5-2 см. Готовую конструкцию остается только подсоединить к дымоходу и провести испытания.
Модель с горизонтально расположенным корпусом
При горизонтальном расположении корпуса отсек для сбора золы приваривают снизу конструкции. Основной отсек предназначен для закладки топлива и выгрузки прогоревших углей. Он оборудуется дымоходным патрубком диаметром в 10 см.
Отсек для сбора золы модно соорудить из подходящего размера швеллера либо же сварить по заданным размерам из отреза листовой стали
В боковой стенке корпуса проделывают отверстие под установку топочной дверцы. Ее размер не должен превышать диаметр дымоходного патрубка. Саму дверцу оснащают защелкой и устанавливают на петли.
В стенке корпуса, которая будет направлена вниз, проделывают отверстия. Они будут выполнять функцию колосниковой решетки.
Чтобы улучшить теплоотдачу раскаленной печи, дымоход можно сделать в виде удлиненной ломаной конструкции. Главное при обустройстве дымохода буржуйки – избегать горизонтальных участков. Некоторые мастера для улучшения обогрева помещения сооружают вокруг баллонов кожухи, выполненные из листового металла.
Но не стоит забывать, что буржуйка несет потенциальную опасность. А потому помещение, где она будет установлена, следует периодически проветривать.
На нашем сайте есть несколько статей по изготовлению буржуйки своими руками. Советуем ознакомиться:
- Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство
- Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража
- Как сделать буржуйку на отработанном масле своими руками: варианты и примеры изготовления печки
Основные преимущества
Именно , сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.
У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.
Есть еще вариант с , которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.
К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.
Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.
Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.
Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.
Особенности ремонта дизельных пушек для обогрева помещений
Ремонтное обслуживание установки, работающей на дизельном топливе, может вылиться в существенную сумму. Лишь одна процедура диагностики стоит около 1000 руб. По этой причине многие владельцы гаражей и складских помещений прибегают к самостоятельному ремонту конструкций.
Как выполнить ремонт дизельной тепловой пушки самостоятельно
Если теплый воздух не перемещается, возможно, неисправен электропривод вентилятора. Ремонт предполагает зачистку клемм, проверку обмотки на двигателе (для этого подойдет аналоговый тестер), а также изоляции. Иногда поломка настолько серьезная, что поверхностной корректировкой не обойтись. В таких случаях остается одно – замена двигателя.
Важной деталью конструкции являются форсунки. Он качества работы этих элементов зависит полноценное функционирование всей обогревательной системы. Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине
Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине.

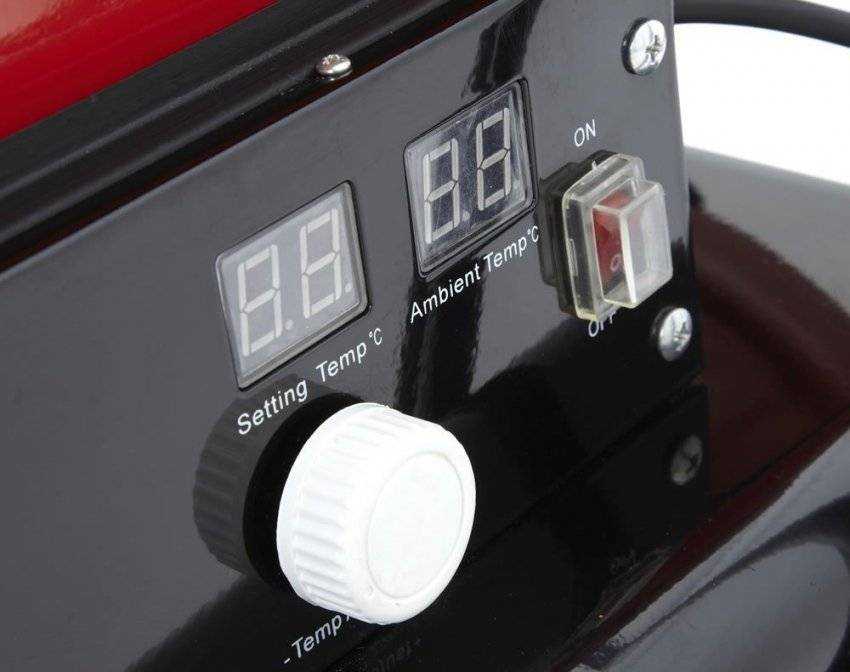

Современные тепловые пушки оснащены удобной панелью управления, которая позволяет регулировать температуру нагрева воздуха
Гораздо чаще необходимость в ремонте дизельной пушки возникает по причине засорения фильтра. Чтобы устранить эту поломку достаточно открыть корпус конструкции, открутить пробку и достать загрязненный элемент. После промывки с помощью чистого керосина фильтр готов к дальнейшей эксплуатации. Перед установкой этой детали на место желательно продуть его с помощью струи сжатого воздуха.
Правила безопасной эксплуатации дизельных приборов
При эксплуатации дизельных приборов очень важно придерживаться основных требований безопасности. Емкость, наполненную топливом, нельзя размещать ближе, чем на 8 м от источников открытого огня и любых нагревательных приборов. Важно! Не допускается использование бензина вместо дизеля
Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва
Важно! Не допускается использование бензина вместо дизеля. Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва. Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:
Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:
- сильная сухость во рту;
- болевые и неприятные ощущения в носу и горле, а также области глаз;
- головная боль, появившаяся внезапно;
- тошнота.

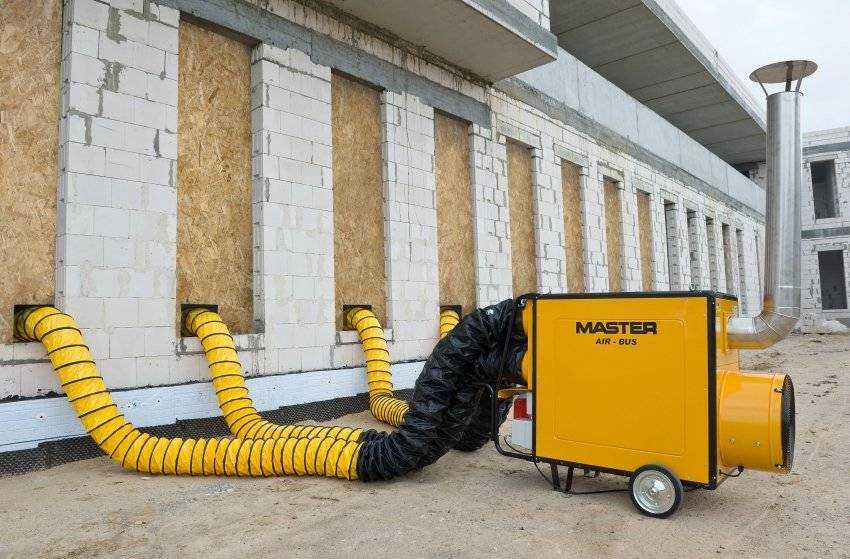

Профессиональная модель теплогенератора на дизельном топливе от компании Master
Наличие угарного газа в закрытой комнате негативным образом сказывается на состоянии людей, страдающих от заболеваний сердечно-сосудистой системы, легких. Не допускается присутствие беременных и больных с малокровием в помещении, где работает пушка.
Благодаря своей экономичности дизельные пушки так востребованы на рынке. Соблюдая элементарные правила эксплуатации, можно избежать проблем со здоровьем. В остальном использование дизельной пушки не несет опасности. Качественное устройство с подходящими техническими характеристиками способно обеспечить гараж или склад эффективным обогревом на долгие годы. Конструкция этих приборов настолько проста, что большая часть поломок, которые возникают в процессе эксплуатации, может быть устранена владельцем без вмешательства со стороны специалистов.
Газовые тепловые пушки
Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.
В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.
Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.
Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.
Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.
