Изготовление обогревателя для дома своими руками

Идея 2 Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

• банка из-под кофе;
• трансформатор 220/12 Вольт;
• диодный мостик;
• кулер;
• нихромовая проволока;
• текстолит, площадью примерно как диаметр банки;
• дрель с тонким сверлом;
• паяльник;
• шнур для подключения к сети;
• кнопочный переключатель.

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

После этого с помощью дрели необходимо сделать по диагонали отверстия. Кстати, для этого можно и изготовить самодельную мини дрель по нашей инструкции. В отверстия закрепляем нихромовую проволоку, после чего припаиваем провода.

Соединяем в одну цепь трансформатор, диодный мостик, кулер, нихромовую проволоку и переключатель.

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!

Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Обзор самодельного электрообогревателя, мощностью менее 2 кВт

Классика электрические обогреватели

Это довольно обширная область, так как обогревателей, которые работают от электричества очень много. Каждый знает, что из себя представляет электрический обогреватель, так как именно их мы чаще всего используем в быту. У всех приборов практически один принцип работы: благодаря электрическому току раскаляется спираль, отдающая свое тепло либо воздуху, либо теплоносителю (чаще всего маслу). Логично, что для работы обогревателей такого типа в обязательном порядке нужна электросеть.

Среди преимуществ таких приборов можно отметить:

1. Простоту использования.
2. Мобильность и доступность.
3. Хороший уровень нагрева.
4. Возможность контролировать температуру.

От вас требуется только подключить прибор к сети и нажать на кнопку. Это хороший выбор, если вам нужно периодически использовать отопление. Хочется отметить, что существует такие разновидности приборов, которые вы можете купить:

• радиаторы, работающие на масле;
• тепловые пушки;
• настенные конвекторы;
• вентиляторы и тепловые завесы.

Каждый из их имеет свои положительные и отрицательные стороны. Использовать такие устройства, чтобы регулярно отапливать гараж невыгодно. Энергосберегающими такие обогреватели назвать никак нельзя. Их использование рационально для кратковременного использования

При выборе оборудования обращайте внимание на степень пожаробезопасности прибора и его мощность. Помните, чаще всего возгорание гаража происходит именно по причине поломки электрического обогревателя. https://www.youtube.com/embed/ZdygbCQXTV8

Включается, но не нагревает

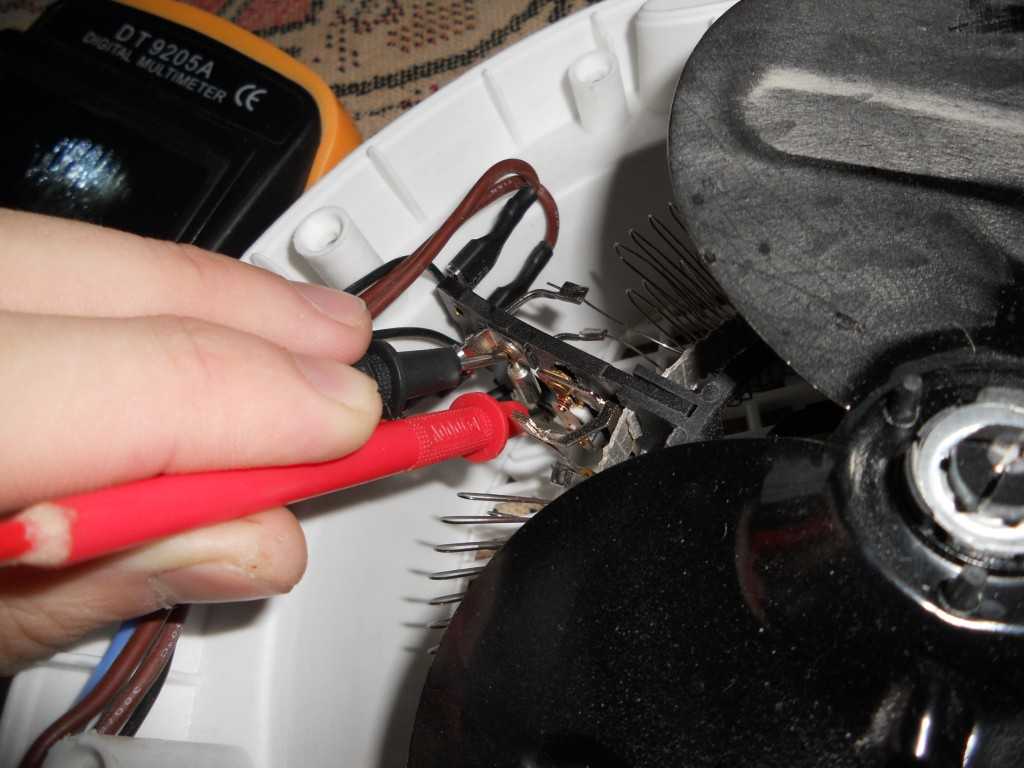

Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.

Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.

Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.

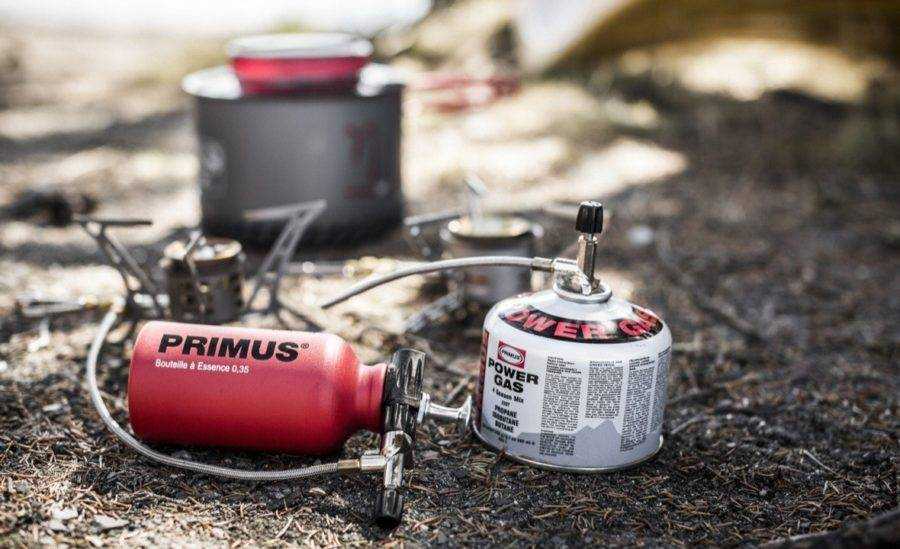

Как сделать самодельный обогреватель для гаража с помощью газовой горелки

Такие приспособления обычно выбирают по причине их компактности и экономичности.

Различают 2 варианта горелок, в зависимости от типа камеры:

1. Открытого типа – имеют анализаторы воздуха и предохранители, благодаря которым исключается возможность утечки газа.
2. Закрытого типа – считаются более надежными, поскольку у газа нет доступа к окружающему воздуху.

Мастерить самодельную газовую горелку имеет смысл, если ее финальная стоимость не превышает третьей части от цены производственного аналога.

Для конструирования газового обогревателя потребуются:

• несколько листов жести;
• сетка-рабица;
• сито;
• ножницы по металлу и заклепки;
• горелка с клапаном.

В качестве источника газ можно использовать баллончик с газом на 0,5 л.

Из оцинкованного листа вырезается шаблон, которые представляет собой два наложенных друг на друга прямоугольника с кругом в центе. Для шаблона следует использовать сито – обвести его маркером, а полученный круг использовать в качестве ориентира для обрисовки прямоугольников, один из которых должен быть длиннее в 2 раза.

Детали скрепить между собой, горелку прикрутить к металлическому кругу при помощи болтов. Прямоугольники завернуть в противоположную сторону, они служат для фиксации сита. Далее следует закрепить сетку.

Следующим вырезается аналогичным образом второй круг, в котором нужно проделать не менее 10 отверстий. Лист прикрепить к прямоугольникам обеих кругов так, чтобы получился цилиндр с сетчатыми стенками.

Устройство готово к использованию

Однако следует соблюдать меры предосторожности при работе с газовой горелкой, не направлять поток нагретого воздуха на предметы, способные к быстрому возгоранию, а также не стоит использовать агрегат для сушки вещей.

Переносной обогреватель из плитки

Малогабаритные комнаты, гараж, теплицу, палатку удобно обогревать переносным настольным газовым обогревателем. Такое устройство конструируется из четырёхугольной плоской плитки, оснащенной металлической решеткой.

Сбор данного устройства подразумевает присоединение части газовой плитки к металлическому кожуху. За счет установленной камеры сгорания происходит нагрев воздуха до нужной температуры, а несколько или один вентилятор обеспечивают подачу теплого воздуха и его циркуляцию по помещению. Сборка такого устройства состоит из нескольких этапов и не требует особых технических знаний.

Газовый обогреватель, сделанный по данной схеме, более мощный, чем предыдущий вариант. С помощью такого устройства можно будет отапливать небольшие помещения даже зимой

Первый этап — это работа с измерительными инструментами. Нужно с помощью линейки или рулетки снять точные замеры с четырехугольной плитки. Это потребуется для определения параметров корпуса обогревателя. После проведения замеров нужно вырезать с помощью ножниц заготовки из жестяного листа. Далее заготовки скрепляются при помощи клепок в кожух.

Затем кожух фиксируется планками-зацепами на плитке. Для того чтобы его можно было быстро снимать и монтировать обратно, нужно сделать подвижную планку. Такую планку легко изготовить с помощью небольшой пружины, которую подсоединяют к подъемному рычажку.

Благодаря такому решению в будущем можно будет с легкостью снимать кожух для очистки или транспортировки. Рассматриваемая самодельная схема предполагает наличие специальной вентиляционной системы. Чтобы ее установить потребуется банальный вентилятор без каких-либо дополнительных сложных устройств или материалов.

Вместо плитки можно также приобрести керамическую инфракрасную горелку. Система инфракрасного обогревания предусматривает распространение тепла схожее с солнечным излучением. Такое отопление греет не воздух, а объекты, которые затем излучают тепло

Для установки вентиляции подойдет мелкий вентилятор от любого домашнего устройства. Для подгонки под размеры можно воспользоваться ножницами. Подрезка и придание нужной формы, размера лопастям вентилятора занимает около получаса. После проведения данных действий нужно установить готовый вентилятор сзади корпуса обогревателя, чтобы внутри корпуса была тяга.

Также нужно установить металлическую камеру сгорания. Корпус камеры сгорания нужно усеять множеством мелких отверстий. Их можно сделать с помощью электродрели и сверла по металлу или с помощью молотка и гвоздя. Отверстия должны быть на небольшом расстоянии друг от друга.

Еще необходимо докупить резиновый шланг с переходником для подсоединения плоской плитки к газовой трубе или газовому баллону. Установленный сзади кожуха вентилятор обеспечивает подачу и распространение теплого воздуха по достаточно широкому диапазону в обогреваемом пространстве.

Через шланг газ поступает к горелке. Горелка сжигает ресурс и нагревает тепловой излучатель, который отдает тепловую энергию помещению. Ночью такой обогреватель освещает вокруг себя небольшую территорию

Такой самодельный газовый обогреватель хорошо справляется с задачей обогрева помещения не только в осенне-весенний период, но даже и в зимнюю пору. Также такое устройство экономично расходует газ и имеет высокий коэффициент полезного действия.

Обогрев жидким топливом

Бюджетное отопление гаража своими руками может быть выполнено с помощью жидкостных отопительных агрегатов, в том числе и самодельных. В наших обзорах мы уже описывали печи на отработке, дающие дешевое, а в некоторых случаях и бесплатное тепло. Например, если вы занимаетесь заменой машинного масла, то за весну и лето можно насобирать несколько бочек готового топлива. Правильно собранная печка на масле обеспечит генерацию большого количества тепла и порадует ровным горением без копоти и сажи.

Неплохие результаты дают печи пиролизного типа, состоящие из нескольких частей, как указано на рисунке. В емкости для масла разжигается огонь, в результате чего начинают образовываться масляные пары и продукты пиролиза. Они сжигаются в вертикальной трубе с отверстиями, с образованием большого количества тепла. Регулируя доступ кислорода, вы сможете отрегулировать интенсивность горения.

При использовании любой печи лучше выделить для нее отдельный угол. Также нужно подумать о надежном основании и обделке прилегающих стен негорючими материалами.

Используя для отопления гаража печь с плазменной чашей, можно добиться максимальной отдачи тепла и минимального расхода топлива. Масло здесь распадается на составные части в раскаленной чаше, после чего сгорает с образованием голубовато-белого пламени, похожего на плазму. Разумеется, никакой плазмы здесь нет и в помине, так как она образуется при гораздо более высоких температурах. Данные печи характеризуются как самые производительные.

Буржуйки из баллона, бочки или трубы

С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона,  толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.

Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.

Вертикальная

Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.

Действовать можно так:

• Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
• Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.

Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.

Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.

Горизонтальные

Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.

Процесс сборки выглядит так:

1. Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
2. Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
3. Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.

Из двух бочек

Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.

Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Камин

Схема электрокамина с воздушным ТЭНом и двойным контуром конвекции

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

• сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
• возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против» — неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Выдержка из Постановления по противопожарному режиму в Р.Ф. о запрете эксплуатации самодельных нагревателей

Что же касается второстепенных аргументов «против», то они следующие:

• отсутствие легитимных гарантий изготовителя;
• неопределённость некоторых характеристик самодельных приборов;
• низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

6 Простейший тепловентилятор

Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:

• жестяная банка диаметром не менее 10 см;
• диодный мост;
• вентилятор;
• паяльник;
• трансформатор на 12 В;
• проволока из нихрома сечением 1 мм2;
• дрель с набором тонких сверл;
• текстолит не фольгированный.

Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

Затем трансформатор, кулер и диодный мост замыкают в единую цепь

Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера

Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

В какой части комнаты лучше установить обогреватель

Все зависит от свободного места в помещении. Конечно же, лучшее место для керамической панели — это самая холодная стена, выходящая на улицу. Почему? Да потому, что задняя поверхность обогревателя будет прогревать и стену, создав при этом так называемую «тепловую завесу». Нагретая стенка будет препятствовать потерям тепла изнутри помещения. В качестве примера можно привести торговые центры или супермаркеты. Вы ведь не раз замечали, что в холодное время года, заходя внутрь, вас обдает теплым воздухом? Это и есть тепловая завеса.

Но это также идеальный случай. Очень часто такая стена может быть заставлена мебелью, поэтому смело устанавливайте обогревать в любом доступном месте, но не загораживайте его крупной мебелью и бытовой техникой. Розетку размещайте подальше от доступа детей.

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

Прибор должен иметь простую конструкцию без сложных элементов и деталей.
Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
При создании газового обогревателя также следует учитывать его экономичность.
Обогреватель не должен быть громоздким, а способы его активации — сложными.
Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

По теме:

НАЗАД

ВПЕРЕД

1 из 28

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.
