Способы и схемы подключения радиаторов отопления в общую отопительную цепь

Модель вторая

При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде — по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.

Плюсы

Достоинствами такой схемы подключения являются следующие факторы:

• все отопительные приборы нагреваются одинаково;
• перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.

Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.

Подготовка комплектующих для установки батарей

Чтобы установка батарей отопления в частном доме не вызывала проблем, нужно запастись набором материалов и инструментов. Понадобятся элементы запорной арматуры (краны, вентили, клапаны и терморегуляторы), переходники, кронштейны с уголками и байпасы. Лучше всего приобретать все эти детали в соответствии с заранее составленным проектом отопительной системы.

Трубы могут соединяться как при помощи сварки, так и посредством резьбы. Сварочные швы отличаются надежностью и прекрасно подходят для сложных ситуаций (например, в старых домах, где возможность нарезки резьбы на трубах отсутствует). В свою очередь, резьбовое соединение требует меньших трудозатрат, но собранные таким образом детали плохо выдерживают механические нагрузки и вибрацию. Впрочем, современные отопительные системы очень часто выполняются из пластиковых изделий, для которых не требуется даже сварка.

Установка биметаллических батарей

Проводить монтаж отопительного устройства необходимо строго по инструкции, изложенной в паспорте прибора.

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

• располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

1. проводится разметка места для установки на стене кронштейнов;
2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
3. на кронштейны ставится батарея;
4. радиатор подсоединяется к трубам;
5. устанавливается термостатический клапан либо краник;
6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
• перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

Расположение радиаторов

В подавляющем большинстве случаев радиаторы устанавливаются под окнами, и такое расположение вполне оправдано. Дело в том, что от окон всегда идет поток холодного воздуха – а поднимающиеся от батареи разогретые воздушные массы препятствуют их попаданию в помещение. Кроме того, нагретый воздух предотвращает появление конденсата на стеклах.

1. Нормальное предотвращение попадания холода от окон и образования конденсата на них возможно только в том случае, если размеры радиатора занимают хотя бы 70% ширины оконного проема. Этот фактор нужно учесть еще на этапе выбора радиаторов.
2. Отопительные батареи рекомендуется устанавливать на высоте около 10 см от уровня пола. Большое отклонение от этого показателя приведет к недостаточному прогреву нижнего уровня помещения или же спровоцирует сложности при уборке. Расстояние до подоконника должно составлять около 10-12 см – такое значение позволяет воздух свободно огибать препятствие и полноценно прогревать окно.
3. Расстояние между батареей и стеной должно составлять около 3-5 см. При таком размещении в пространстве за батареей свободно проходят разогретые воздушные массы, в результате чего эффективность обогрева помещения улучшается.

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

• специальные кронштейны;
• запорная арматура;
• кран Маевского;
• заглушка;
• уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

• анкерные с погружением в основание;
• накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.

Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.

Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.

Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка

Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.

Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

• шаровые — используются только в положении вкл.-выкл.;
• штоковые — более технологичные, могут изменять расход воды для регулирования температуры;
• обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

• дрель или перфоратор;
• уровень;
• карандаш;
• подмотка для труб;
• дюбели;
• разводные ключи с насадками для монтажа фитингов;
• ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Полезные советы

Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором — 12%. Разница в потерях — целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива

Для частных домов это очень важно

Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

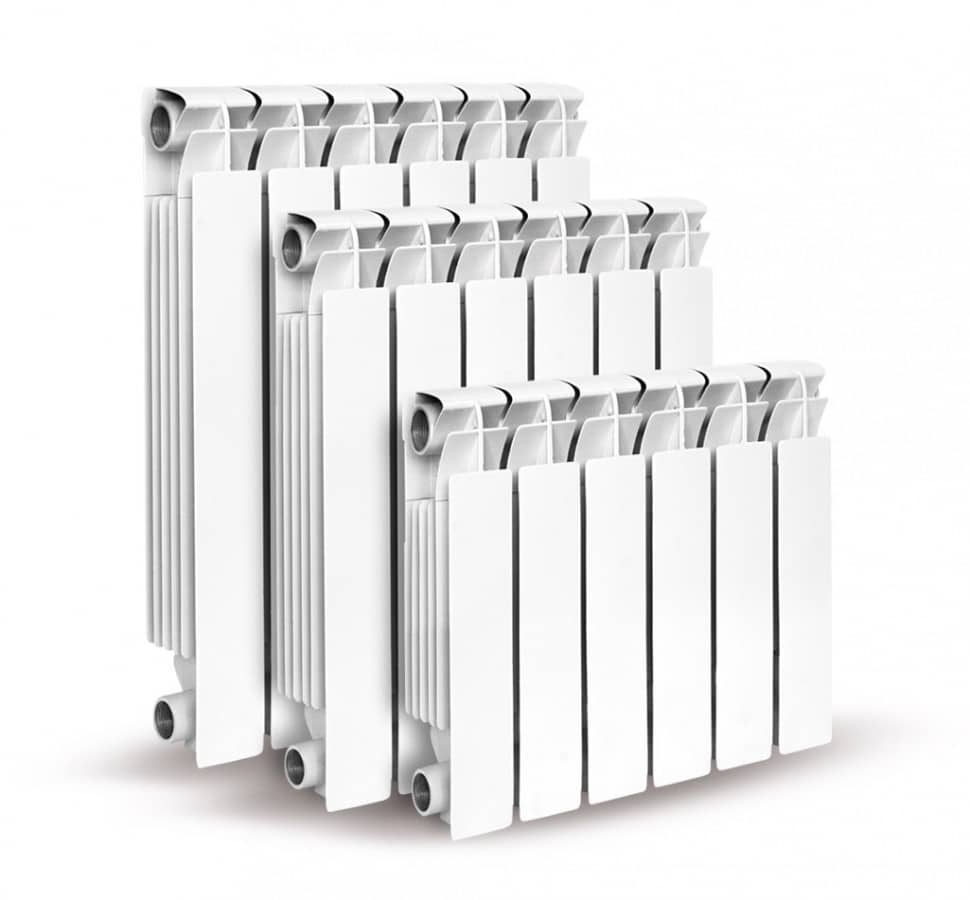

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

• пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
• дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
• пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
• термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Способы нижнего подключения

Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.

Нижнее подключение в двухтрубной системе

Способ No1. С боковыми отводами

Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.

Двухстороннее нижнее подключение

Способ No2. При помощи переходника

Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.

Монтаж узла нижнего подключения радиатора

Способ No3. С удлинителем потока

Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.

Радиаторная направляющая или удлинитель протокаПринцип работы удлинителя потока для радиатора отопления
