Установка электрического накопительного водонагревателя своими руками: схемы подключения

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

  • Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
  • Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

  • Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
  • При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Подробное описание подключения и конструкции

Этим способом можно осуществить подключение накопительного водонагревателя фирм Atmor (Атмор), Elenberg, Eltron, Etalon, Ferroli, Gorenje, Polaris, Stiebel, Thermex, Vega, Термекс, Ariston (Аристон), и прочих. Он считается самым эффективным вариантом для присоединения простого вертикального бойлера, но для начала нужно разобраться в конструкции прибора.

Стандартный бойлер состоит из таких частей:

  • элемент, нагревающий воду – ТЭН;
  • бак, сохраняющий температуру воды на нужно уровне;
  • термостат;
  • системы отвода и подвода воды.

Самое главное при выборе бойлера – это способ его крепления к стене (вертикальный или горизонтальный), и объем бака. Чаще всего в современных квартирах применяют именно вертикальные приборы: они занимают значительно меньше места, чем горизонтальные водонагреватели и подключаются к системе водоснабжения гораздо проще и быстрее.

Пошаговая инструкция:

Предохранитель или защитный клапан – это специальное приспособление, которое служит для защиты бака от разрыва при очень высокой температуре или давлении. Это может произойти, если давление жидкости в баке превысит номинальный показатель (стандартное значение – 0,6 МПа). Отверстие клапана давления в обязательном порядке должно быть открыто, потому что часто домашние специалисты просто забывают вовремя обеспечить отвод лишней горячей воды в канализацию, чем подвергают себя и свою семью серьезной опасности.

Нужно сказать, что стандартный клапан в наборе с водонагревателем чаще всего просто не справляется со своей задачей, и мы рекомендуем сразу покупать защитное приспособление отдельно, уже предусмотрев потребности и возможности бойлера.

  1. Клапан состоит из целой системы деталей, среди которых сантехнический тройник, непосредственно клапан, муфта «американка», клапан обратного действия (который предохраняет от смешивания горячей и холодной воды, а значит, экономит электроэнергию и уменьшает давление на внутренний бак бойлера);
  2. Теперь при помощи труб и компрессионных шланги отводим воду в канализацию. При необходимости можно использовать простые садовые шланги, хотя они и не предназначены для эксплуатации в условиях горячей воды;
  3. Герметизируем соединение при помощи специального герметика, оставляем его на 4-8 часов засыхать. Воду отключаем задолго до начала процесса, даже слегка влажная труба будет не герметична и быстро «разойдется»;
  4. Далее продолжаем присоединять бойлер к системе водоснабжения.
  5. Мы советуем отдавать предпочтение трубам из полипропиленовых материалов, они имеют гораздо больший срок службы и более легко монтируются, чем металлические. Их соединяем путем сварки полипропилена, оставляем немного засохнуть. Некоторые мастера проводят эту операцию, имея лишь металлопластиковые трубы, но они гораздо сложнее в монтаже менее надежны;
  6. После при помощи шарового крана подводим холодную воду к нашему котлу, соединяем, проверяем и при необходимости закрепляем при помощи герметика место соединения шланга подвода воды и отверстия поступления;
  7. Через этот же шаровый кран отводим и горячую воду, это предусматривает и подключение накопительного водонагревателя, и проточного;
  8. Необходимо сделать систему таким образом, чтобы при закрытых кранах вода не текла, но если закрыть вентиль стояка, можно было использовать жидкость;
  9. Теперь в зависимости от того, подключение электрического водонагревателя или газового водонагревателя мы производим, нужно соединить прибор с системой питания, и проверить его работу. При использовании первого метода учитываются все требования ПУЭ: влагозащищенные розетки (особенно в ванной), заземление бытового прибора, скорее всего, понадобится также отдельное УЗО для двухфазного котла и т.д;
  10. Проверяйте и состояние кабеля, он обязательно должен быть влагостойкий, прочный и эластичный.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

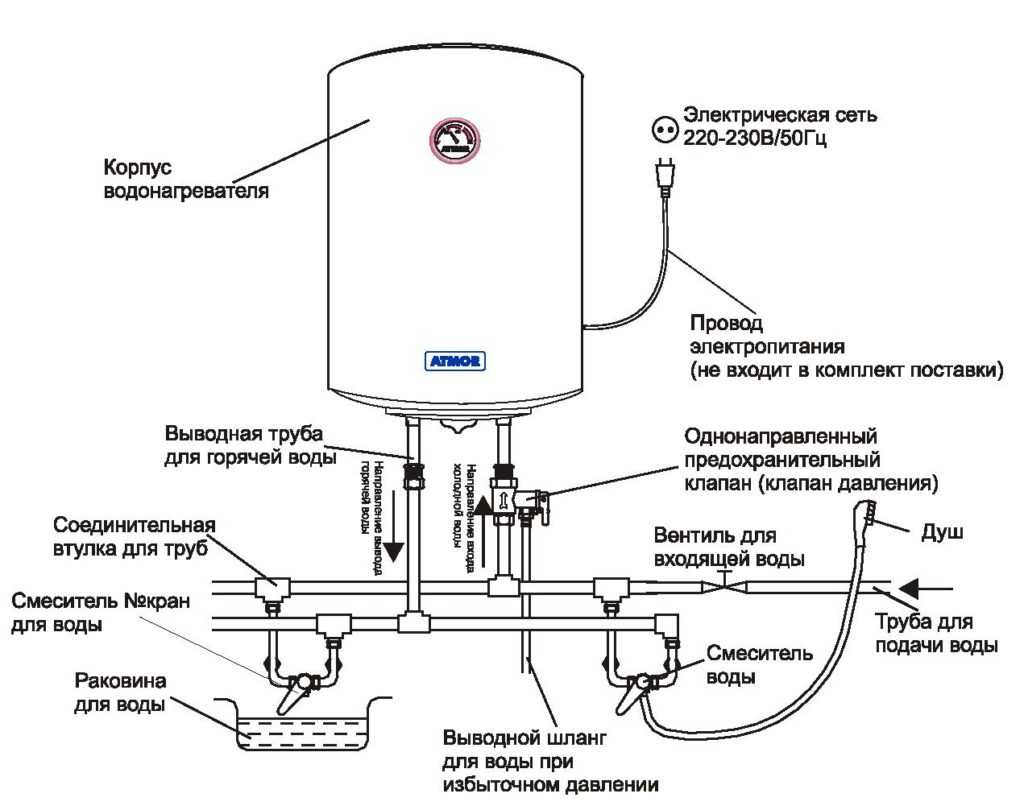

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.


Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.


Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Рекомендации по размещению бойлера

Бытовые водонагреватели (водоподогреватели) делятся на проточные и накопительные модели. Первые компактны и обычно устанавливаются под раковиной на кухне или в ванной. С одной стороны к ним подключается шланг от крана холодного водопровода, а с другой – отвод на смеситель либо душевую лейку. Такую технику подключить к воде так же просто, как выполнить подключение унитаза или кабинки для душа. Надо лишь затянуть пару гаек на трубах, не забыв про ФУМ-ленту.

Схема подключения накопительного водонагревателя

С бойлерами (накопительным аналогом) все несколько сложнее. Схема подключения здесь немного иная. Это оборудование представляет собой наполненный водой котел, в котором нагрев жидкости происходит благодаря работе газовой горелки или ТЭНа. Сначала такая колонка наполняется из трубопровода ХВС, а потом уже по мере нагрева и необходимости отдает нагретый до 40–750 С “кипяток” в трубу ГВС.

Виды бойлеров и водонагревателей

Устанавливается накопительный водонагреватель в квартирах и частных домах:

  • на кухне над или под раковиной;
  • в санузле (туалете);
  • в подсобном помещении.

Но чем ближе его расположить к стояку холодного водоснабжения, тем проще будет сделать подключение бойлера к ХВС. Меньше расстояние от колонки до водопровода – меньше труб придется прокладывать. Главное чтобы стена, на которую в планах крепить водонагревательную технику, оказалась в состоянии выдержать ее вес.

Варианты размещения бойлера в доме

Подключение бойлера к водопроводу

Для установки фитинга или крана на трубу из полипропилена понадобятся инструменты и материалы из следующего перечня:

  • механизм для спайки полипропиленовых труб;
  • устройство для порезки труб;
  • помимо этого понадобятся тройники и запорная арматура, предназначенные для труб из полипропилена;
  • также понадобятся специальные муфты для соединения труб.

Пошаговая инструкция подключения накопительного бойлера состоит из ряда несложных действий.

  1. Перекрывается подача воды в центральном водопроводе квартиры. Если такой возможности нет, то нужно обратиться в ЖЭК для отключения воды в главном стояке.
  2. В нужных местах в трубах из полипропилена проделываются разрезы и в случае необходимости обустраиваются отводы к месту, где установлен бойлер.
  3. Если трубопровод замурован или уложен в штробах, то для начала нужно открыть к нему доступ.
  4. В месте, где сделаны разрезы, впаиваются тройники, то есть выполняется их врезка.
  5. Если подсоединение выполняется вместе с ограниченным доступом, то используют разъёмную ремонтную муфту полипропиленовая часть, которой припаивается к тройнику, а торец с резьбой вразрез водопровода.
  6. После того как соединения будут зафиксированы, муфту убирают.
  7. К тройникам подсоединяют удлинители трубопровода.
  8. На отводе монтируется муфта.
  9. К муфте присоединяется кран.
  10. От крана к бойлеру прокладывают соединительный шланг.

Подключать бойлер к водопроводу из полипропиленовых труб достаточно просто и поэтому все работы можно выполнить самостоятельно. Главное, обеспечить свободный доступ к трубам.

Выбор места и прикрепление бойлера на стену

Процесс начинается с поиска подходящего места для его размещения.

Крепление бойлера

В момент подбора требуемой площадки для размещения техники, следует учитывать несколько особенных моментов:

Размещать установку нужно таким образом, чтобы она находилась недалеко от точек подачи электроэнергии и воды. Это обосновывается тем, что по разводке, вода будет поступать сразу в бак и греться там. Если есть необходимость установить бойлер на стене, нужно заблаговременно позаботиться об размещении электрического обеспечения в проекте.
Устанавливая бойлер, лучше использовать сантехнический бокс. Он позволит скрыть агрегат и сэкономить свободное пространство.
Если установка будет проводиться на кухне, то нужно рассчитать объем свободного пространства

Обратите внимание, что для кухонь выпускаются отдельные водонагревательные приборы, которые отличаются своей компактностью.
Не рекомендуется устанавливать прибор в ванной комнате непосредственно над емкостью. Это не только приведет к дискомфорту в использовании, но и при нахождении в постоянной сырости – техника быстро выйдет из строя.
Прежде чем будет проведено размещение бойлера, нужно проверить насколько прочная стена. Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

От правильного выбора стены будет зависеть полноценность эксплуатации техники

Обратите внимание что бойлер весит очень много, а при наполнении его жидкостью, вес увеличится в несколько раз, и все это должна выдержать стена. Крепить бойлер на стену из дерева нельзя, конечно, если на ней не установлена надежная изоляция от нагрева

Подключение бойлера к стальному водопроводу

На сегодняшний день благодаря наличию современных технологий, подключение накопительного бойлера к водопроводу из стальной трубы возможно даже без использования сварочного аппарата.

Для этого используются специальные тройники – «вампиры», которые монтируются непосредственно на поверхности стальных труб. Благодаря использованию устройств подобного рода можно своими руками выполнить подключение любой бытовой техники к водопроводу из металлических труб.

Тройники – «вампиры» похожи на металлические хомуты на боковых сторонах, которых установлены патрубки с готовой резьбой. Тройники крепятся на нужном участке трубы, заранее очищенном от ржавчины, краски и других загрязнений. При монтаже используется резиновая подложка, а сама конструкция фиксируется с помощью винтов.

После установки таких тройников электродрелью со сверлом по металлу и специальной защитной втулкой в металлической трубе высверливается отверстие подходящего диаметра. Естественно, что такие работы должны проводиться только при перекрытой подаче воды. После этого на резьбу накручивается кран, от которого идёт шланг соединяющий водопровод с бойлером.

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

  1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами.

  1. Шланг резиновый (желательно новый).
  2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

  1. Измерьте диаметр блина электроплиты или конфорки.
  2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
  3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
  4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
  5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
  6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть. Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

  • будут ли в данном месте на прибор попадать брызги от душа;
  • насколько удобно будет включать-выключать прибор;
  • насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

  • будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
  • удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
  • не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
  • Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.
