Установка проточного водонагревателя своими руками: пошаговый инструктаж

Подключение

Требования к установке любого водонагревателя:

  • Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
  • Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
  • Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
  • Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

  1. Шаровой вентиль.
  2. Предохранительный клапан для водонагревателя.
  3. Тройник с подключенным дренажным краном для сброса воды.
  4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

  1. Штуцер для подключения к водонагревателю.
  2. Шаровой вентиль.
  3. Тройник для включения в линию ГВС
  4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий Сечение провода, мм2 Медь
Сила тока, А Мощность, кВт Сила тока, А Мощность, кВт
14 1,0 14 3,0
15 1,5 15 3,3
19 3 2 19 4,1
21 3,5 2,5 21 4,6
27 4,6 4,0 27 5,9
34 5,7 6,0 34 7,4
50 8,3 10 50 11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Необходимые инструменты

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

  • дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
  • отвертка;
  • болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
  • пара газовых ключей либо разводных гаечных;
  • строительный уровень;
  • плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

  • для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
  • для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
  • для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».

Установка на стену

После выбора расположения начинают монтаж проточного водонагревателя. На стену наносится разметка с помощью уровня и карандаша.

Установка проточного водонагревателя начинается с того, что с него снимается верхняя крышка. Приложив к стене, выровнять его по горизонтали и отметить места будущих отверстий.

Используя дрель, просверлить отверстия и вставить в них дюбеля. Шуруповертом устройство прикрепляют к стене и надевают верхнюю крышку. Используются и саморезы.

Следует знать, как правильно проверять монтаж. Для этого после установки удостоверьтесь в надежности крепления устройства. Перед тем как проточный водонагреватель подключают к электросети, его подсоединяют к водопроводу.

Подключение к водопроводу

Подключение проточного водонагревателя к водопроводу выполняется разными способами. Выбор зависит от опыта выполняющего эту работу человека и времени, имеющегося на выполнение операции.

Первый метод более простой. Установка своими руками окажется под силу даже новичкам.

Последовательность действий:

  1. С душевого шланга снять лейку.
  2. Шланг подсоединить к месту входа холодной воды, находящегося на водонагревателе.
  3. Установить ручку смесителя в положение «Душ» и убедиться, что пошла теплая вода.
  4. Для контроля установить ручку смесителя в положение «Кран» и убедиться, что из крана поступает холодная вода. Это означает, что через нагреватель она не проходит. При восстановлении горячей воды в централизованном порядке прибор отключают от «Душа» и присоединяют к нему свою лейку.

Как установить проточный напорный водонагреватель

1. Приготовьте инструменты и материалы

  • Водонагреватель;
  • перфоратор или ударная дрель;
  • сверло по бетону;
  • сверло по керамике;
  • уровень;
  • молоток;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • карандаш;
  • дюбели или шурупы;
  • ФУМ-лента;
  • 2 гибких шланга;
  • 2 тройника диаметром ½ дюйма;
  • 2 крана Ду15;
  • кабель ПВС 3 × 4;
  • дифавтомат 25 А.

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

3. Закрепите водонагреватель

YouTube-канал Clage Russia

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

4. Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

5. Подключитесь к электросети

YouTube-канал Clage Russia

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

6. Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

  • https://www.asutpp.ru/podklyuchenie-vodonagrevatelya.html
  • https://stoki.guru/santehnika/boylery-i-vodonagrevateli/ustanovka-vodonagrevatelya-svoimi-rukami-osobennosti-i-video.html
  • https://lifehacker.ru/ustanovka-vodonagrevatelya/

Виды водонагревателей

Среди продаваемых в магазинах устройств есть несколько вариантов основных приборов, которые отличаются не только мощностью нагрева, но и принципом работы:

Проточные водонагреватели

Их суть заключается в том, чтобы поток воды нагревался моментально за счет встроенных нагревательных элементов.

  • Газовые. Здесь горящий газ нагревает теплообменник, который уже, в свою очередь, нагревает воду.
  • Электрические. В них поток воды запускает реле, управляющее нагревательным элементом.

Накопительные водонагреватели

Такие приборы являют собою металлический бак для воды, размерами от 50 до 300 литров, внутри которого расположен нагревательный элемент. За счет отличной теплоизоляции и специальных датчиков, в бойлерах постоянно поддерживается установленная температура воды, которая при охлаждении автоматически подогревается.

  • Газовые. Нагревающий воду теплообменник, представлен в виде латунного или медного змеевика, который расположен либо в нижней части бойлера, либо распределен по всему корпусу. Такой змеевик получает тепло уже от газовой горелки, размещенной в нижнем отсеке бойлера.
  • Электрические. Нагрев при этом происходит за счет тэна, который может быть мокрым – при непосредственном контакте с водой и «сухим» без прямого доступа к жидкости. Во втором случае специальная изоляция от воды – термоэмаль — защищает также металл от коррозии, что продлевает срок его службы на несколько лет. Для защиты внутренних стенок бака от коррозии предусмотрен магниевый анод.

Накопительные водонагреватели, в зависимости от типа конструкции, делятся на:

  • Вертикальные. Особенность их работы заключается в том, что трубка по которой поступает холодная вода расположена снизу бака, а для вывода уже горячей — в верхней части. Из-за разницы в плотностях горячая вода всегда остается наверху, а холодная внизу, что предотвращает их смешиванию. В результате, потребитель всегда получает теплую воду заданной температуры.
  • Горизонтальные. Такой тип устанавливается, в основном, при недостатке места. Следует учитывать, что смешение холодной и горячей воды неизбежно, поэтому температурный режим воды придется регулировать смесителем.
  • Напольные. Главное их отличие — большой объем бака. Данный вид бойлеров выпускается от 200 литров. Для таких гигантов напольное крепление является единственно возможным вариантом.

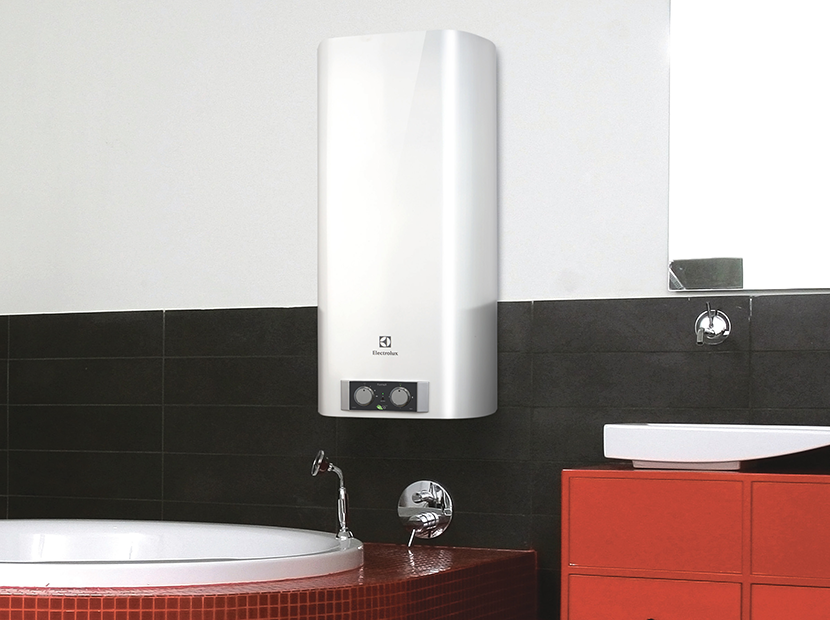

Накопительный водонагреватель

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Способы подключения

Фиксация конструкции на стене

Перед применением важно знать, как подключить проточный водонагреватель самостоятельно в домашних условиях. На выбор способа монтажа влияет система установки, наличие элементов комплектации и запасных деталей, условия для гарантийного обслуживания. Для введения в эксплуатацию бойлера или газовой колонки рекомендуется воспользоваться услугами профессионального мастера

Прежде чем закрепить устройство, нужно определить толщину стены, давление в системе водоснабжения, оценить состояние проводки. Установка электрического проточного водонагревателя происходит следующим образом:

Для введения в эксплуатацию бойлера или газовой колонки рекомендуется воспользоваться услугами профессионального мастера. Прежде чем закрепить устройство, нужно определить толщину стены, давление в системе водоснабжения, оценить состояние проводки. Установка электрического проточного водонагревателя происходит следующим образом:

  1. Проверить электросеть: переменный ток с напряжением в 220 Вт, трехжильный кабель из меди с диаметром 3х2,5 мм, защита 30 А, обязательное заземление.
  2. Выбрать место, куда подключать прибор.
  3. Закрепить устройство.
  4. Подсоединить к электричеству.
  5. Подключить воду.

После проверки электропроводки выбирается место присоединения водонагревателя: над или под раковиной, сбоку от смесителя. Если в комплектации к прибору идет шланг с насадками, нужно устанавливать точку фиксации дополнительных деталей. Главный фактор при определении места – доступность к блоку управления для регулирования напора, температуры. Для обеспечения кипятком кухню, ванную комнату, душевую подключаться рекомендуется к загруженной точке водоразбора или стояку. Маломощные или безнапорные оборудования фиксируются возле используемого крана.

Основные виды креплений для проточного устройства – специальные петли и кронштейны, которые должны устанавливаться в отверстия в стене. Элементы уже входят в начальную комплектацию. Устанавливать проточный водонагреватель нужно в горизонтальном положении относительно плоскостей во избежание образования воздушных пробок, неполного заполнения водой нагревательных приборов, что приводит к поломке устройства. Этапы монтажа:

  1. Поставить водонагреватель на отметку выключения.
  2. Обозначить место для отверстий с помощью монтажной пластины, которая входит в комплектацию к товару.
  3. Просверлить дрелью дыры в стене.
  4. Вставить дюбеля, вкрутить шурупы.
  5. Открыть панель устройства, проделать отверстие для поступления воды.

После монтажных работ начинается соединение конструкции к электропитанию с помощью установки кабеля, идущего в комплекте, в специальное отверстие за резиновой заглушкой на задней панели водонагревателя. Перед подключением необходимо зачистить провода, вставить фазу, ноль и заземление в распределительную коробку и зафиксировать крепежными винтами. Без заземления, щитка с автоматическим устройством отключения закреплять прибор, проводить электричество запрещено.

Способ подключения к водопроводу зависит от модели оборудования. Маломощные виды, которые устанавливаются на одну точку подачи жидкости, оснащены душевой насадкой для выхода кипятка. Гибкий шланг со скрученной лейкой или стационарная металлическая, пластиковая труба присоединяется к свободному выпускному отверстию, откручивается рядом расположенный вентиль.

Для мощных водонагревателей используются отводные переходники, которые соединяют 4 вентиля в трубах с горячей и холодной водой. Для нагрева и циркуляции жидкости клапаны, установленные на приборе, должны быть открыты, вентили, расположенные на трубах – закрыты. Подключить оборудование можно к центральной системе водоснабжения, бойлеру, даже бассейну или колодцу с очистительным фильтром.

С этим читают

Ошибки подключения.

Распространенной ошибкой является установка вместо предохранительного клапана обычного обратного клапана, который выпускает воду в одном направлении. В таком случае, высокое давление воды, возникающее при нагреве, не уменьшается и водонагреватель повреждается, происходит искривление внутреннего бака, отслоение антикоррозийного покрытия, выход наружу резиновой прокладки, нарушение непроницаемости бака и вода протекает наружу.

Важно знать. Чрезмерно высокое давление воды может образоваться при выходе из строя терморегулятора, поэтому при длительном отсутствии дома, не стоит оставлять водонагреватель включенным

Отслоение эмали на водонагревателе.

Часто бывает так, что во время монтажа водонагревателя вообще игнорируют установку предохранительного клапана, думая, что давление в водопроводе не достаточно велико, чтобы причинить вред баку. Однако, это является распространенной ошибкой монтажа, потому что не учитывается тепловое расширение воды, что приводит к избыточному давлению внутри бака и его порче.

Правильно подключенный накопительный водонагреватель.

Факторы выбора водонагревателя

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью.

Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

  • количество постоянно проживающих людей;
  • максимальный объем расхода воды при одновременном включении всех точек водоразбора;
  • общее число всех точек водоразбора;
  • желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к даче подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.


График расчета данных повышения температуры для проточного напорного водонагревателя AEG RMC при температуре водопроводной воды + 10 ºС и напряжении 220 В

В жилых домах этажностью свыше пяти установка газового оборудования категорически запрещена. В этом случае выбор предопределен – покупать нужно электрический водонагреватель. Он “спасет” во время сезонных отключений горячей воды.

Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом. Это в случае, если не планируется использовать баллонный газ или устанавливать газгольдер.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок.

Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Дополнительно с аргументами выбора проточного водонагревателя ознакомит другая статья, которую мы рекомендуем к прочтению.

Основные этапы монтажа водонагревателя

Прибор подключается в несколько этапов:

  • Закрепление агрегата на выбранном участке стены;
  • Подключение водонагревателя к источнику электроэнергии;
  • Врезка в существующую схему водопровода, при необходимости монтаж водяного полотенцесушителя с боковым подключением.

Для установки рассматриваемого прибора может понадобиться такой инструмент как шуруповёрт, электрическая дрель, саморезы и дюбеля, отвёртку и пассатижи мощный двухжильный кабель с медным сердечником минимальным сечением 2,5 миллиметра. Чтоб подсоединить полипропиленовые трубы для водопровода приготовьте сварочный аппарат, фитинги, отсекающий вентиль, фум ленту и гаечный ключ.

Совет! Правильная установка водонагревателя подразумевает его горизонтальное закрепление на стене. При этом устройство должно находиться на уровне роста человека.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.
