Печь "булерьян" своими руками: чертежи и пошаговая инструкция, фото и видео материалы

Способы усовершенствования печи Булерьян

Самодельный буллер, ввиду своей неказистости, даже в самый скромный интерьер вписывается довольно плохо. Между тем сделать эту печь по-настоящему привлекательной можно при помощи очень простого приёма — обложив её камнем или кирпичом.

Такое решение не только повысит эстетические достоинства агрегата, но и даст практическую выгоду:

риск обжечься о корпус печи будет сведён к нулю;
кирпичная кладка будет играть роль теплоаккумулятора, благодаря чему печь некоторое время сможет греть дом даже после исчерпания топлива;
поры печного кирпича при нагреве выделяют водяной пар и при остывании снова впитывают его, благодаря чему в отапливаемом помещении все время поддерживается оптимальная влажность.

Наибольшей теплоёмкостью обладает шамотный кирпич, однако, из-за значительной теплопроводности его обязательно нужно обкладывать кирпичом керамическим.

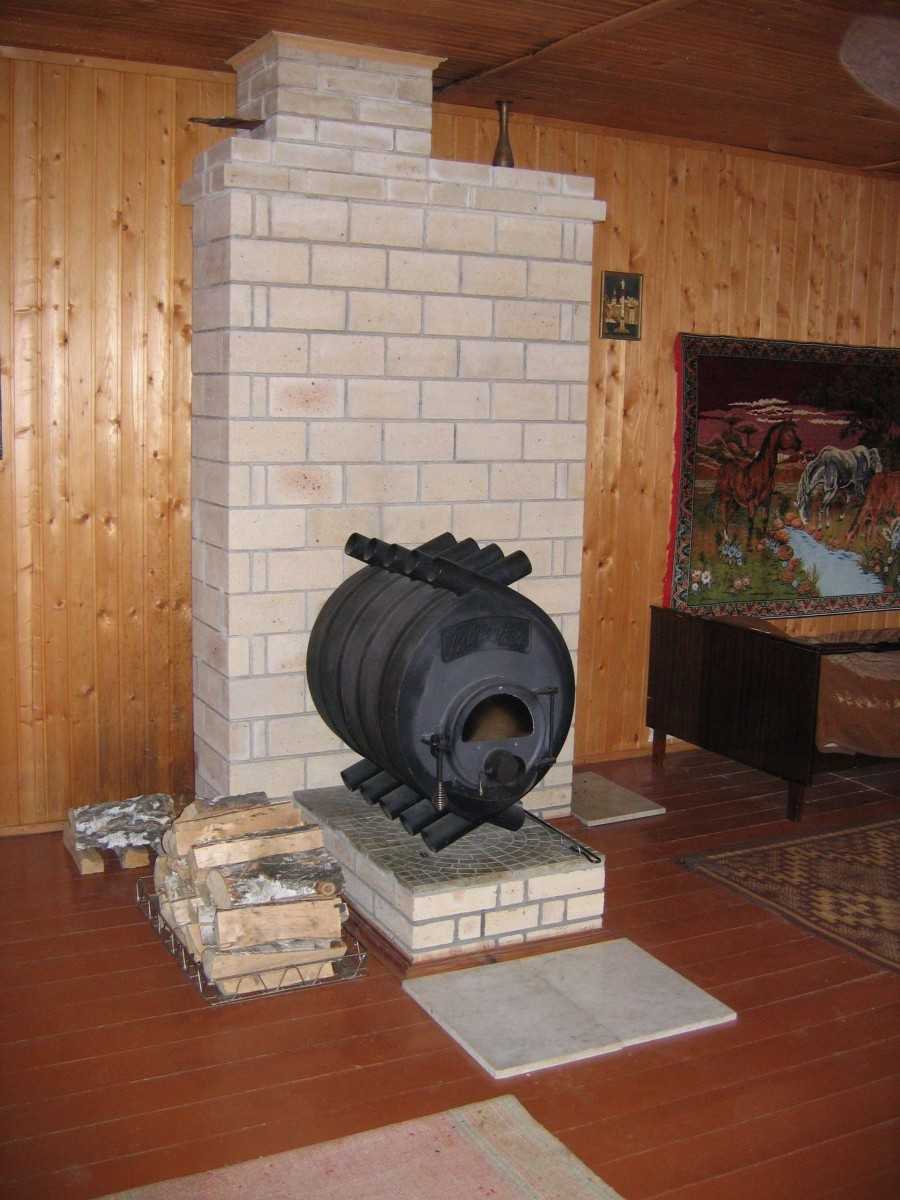

Буллер, спрятанный в кирпичную «одёжку»

Возводить каменную или кирпичную оболочку следует вплотную к печи, а если где-то остаются щели, их нужно заполнить смесью из раствора и битого кирпича.

Воздушно-конвекционную печь очень легко можно превратить в котёл с водяной рубашкой.

Для этого достаточно объединить входные и выходные отверстия теплообменников коллекторами и подключить их к системе отопления. При этом следует учесть, что теплоёмкость воды в 800 раз больше воздушной, поэтому для её нагрева интенсивность горения в топке приходится увеличивать. В таких условиях срок службы печи из обычной стали сильно сокращается.

А вот нагрев воды для хозяйственно-бытовых нужд буллер может осуществлять без всяких переделок. Достаточно два из его восьми теплообменников подсоединить металлическими гофрами к трубам, установленным внутри утеплённого бака с водой. Во время растопки печи вода быстро нагреется, после чего её температура будет поддерживаться на уровне 60–70 градусов.

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

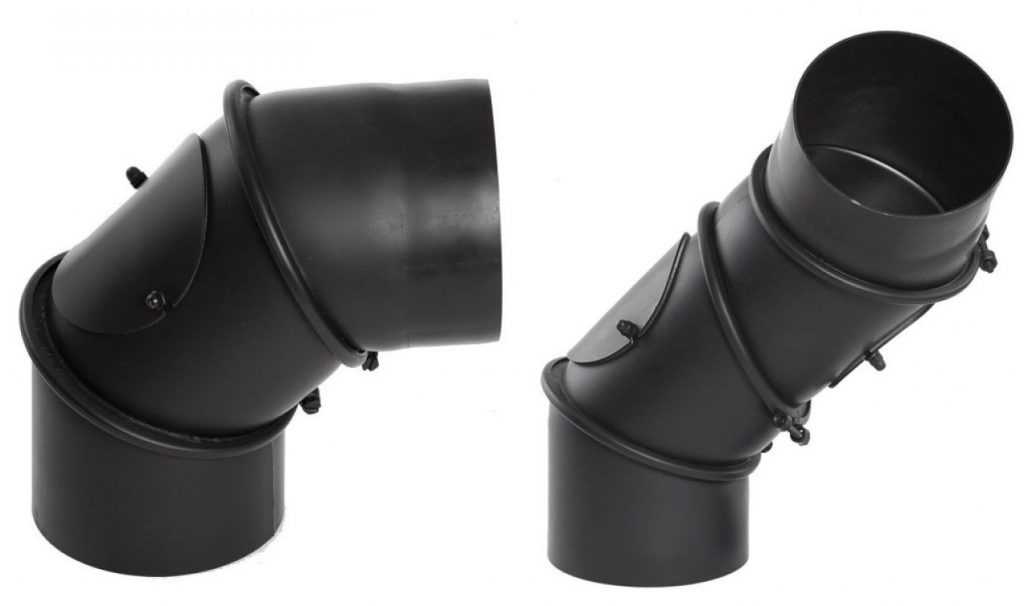

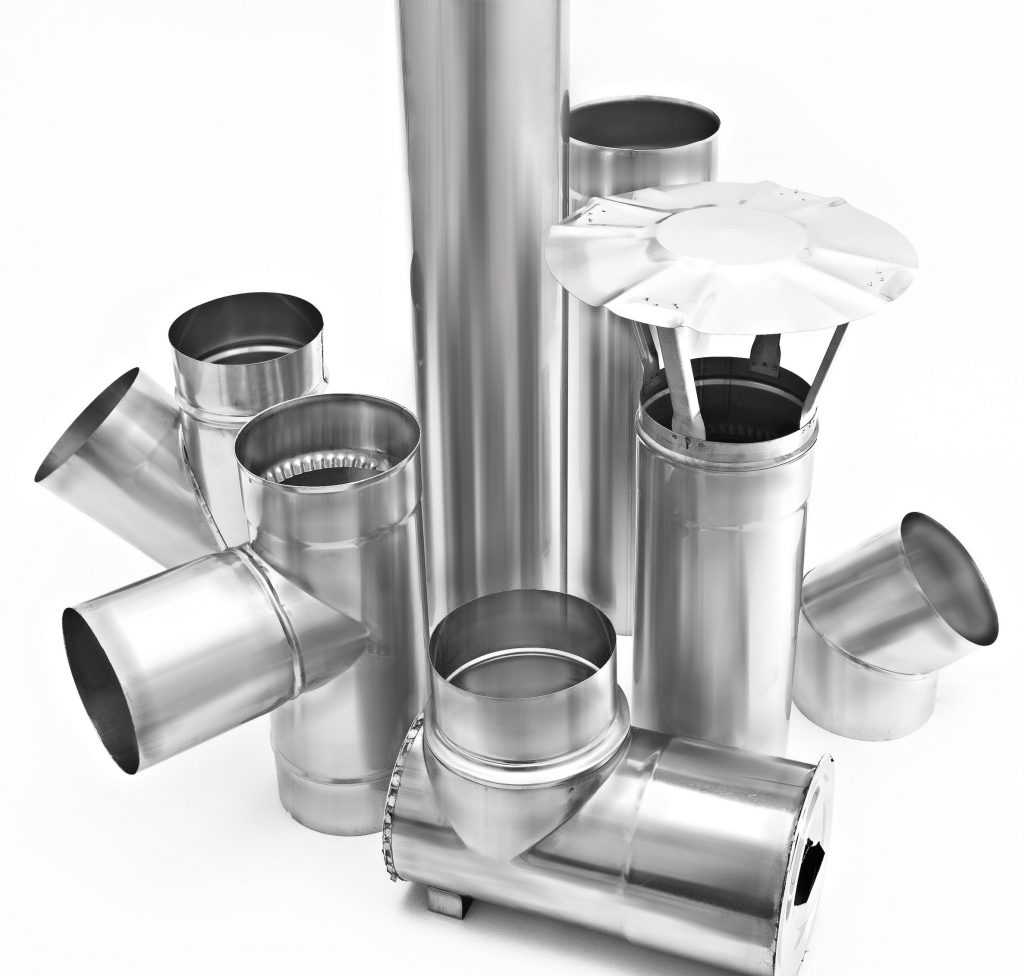

Дымоходы из нержавеющей стали.

Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Два рабочих режима

Вначале в камеру загружают бумагу, картон, мелкую древесину и поджигают. Дверца плотно закрывается, а воздушная заслонка распахивается полностью. В процессе подкладываются небольшие поленья, с тем чтобы топка разгорелась на полную мощность. При этом температура в ней достигает 700—800 градусов, а через калорифер начинает интенсивно проходить воздух, нагреваемый до температуры 130—140º. Благодаря конвективной тяге горящая в режиме открытого пламени печь Бренеран пропускает через свой теплообменник 4—6 м3 воздуха за 1 минуту, быстро прогревая весь объем помещения.

Работа в таком режиме непродуктивна, а КПД – низкий, поэтому далее следует переход в штатный режим длительного горения. Для этого в топку закладывают поленья на всю длину, а заслонку прикрывают, ограничивая доступ кислорода.

Специалисты–печники рекомендуют класть в «Булер» поленья, что на 10 см короче длины топки. При этом бревно лучше расколоть всего лишь на 2 части. О правилах топки больше узнать можно, просмотрев следующее видео.

Интенсивное сжигание прекращается, дрова медленно тлеют начиная от дверцы топки и до самого конца, на что уходит порядка 6—8 часов, а то и более. Продукты горения поднимаются, огибают перегородку и уходят в горизонтально расположенный дымоход. Во второй камере, образованной перегородкой, газы периодически дожигаются, но этот процесс непостоянный и нерегулируемый.

Утверждение о том, что печки Бренеран являются газогенераторными — миф. Одна из специализированных компаний провела исследование с введением в верхний газоход видеокамер с целью обнаружения процесса дожигания пиролизных газов. Были замечены лишь редкие вспышки и не более того, это значит, что «Булер» — обычная двухходовая печь.

https://youtube.com/watch?v=AUoMPcq-SbU

В штатном режиме температура в камере сжигания опускается до 600 ºС, проходящего через калорифер воздуха – до 60—70 ºС, а наружная температура корпуса становится равной 50—55 ºС

Получается, что в случае неосторожности об агрегат даже трудно обжечься. Хотя производители в модели торговой марки Бренеран для жилых зданий устанавливают на корпус защитные экраны

Как правильно установить Булерьян на даче

Профессиональная установка печи Булерьян не всегда возможна. Но обеспечить надлежащие условия для максимальной теплоотдачи и безопасности, рассчитать и подключить дымоход, можно самостоятельно

Важно соблюдать порядок установки печи:

Месторасположение – во время работы, металлические части печи сильно разогреваются. Теплогенератор устанавливают на негорючее основание. Для обеспечения равномерного распространения нагретого воздуха, печку устанавливают в центре помещения. При отоплении здания с несколькими этажами и комнатами, устанавливают воздуховоды.

Правила пожарной безопасности по установке печи. Теплогенератор монтируют на плите из огнестойкого материала. Греющие части дымохода, соприкасающиеся с поверхностями из горючих материалов, изолируют базальтовым утеплителем.

Подключение воздуховодов – каналы монтируют в каждую отапливаемую комнату. Для увеличения эффективности обогрева, устанавливают нагнетательное оборудование (вентиляторы). Правильный обогрев дачного дома с воздуховодами позволяет решить проблему с главным недостатком Булерьянов – зависимость эффективности обогрева от конвекции воздушных потоков.

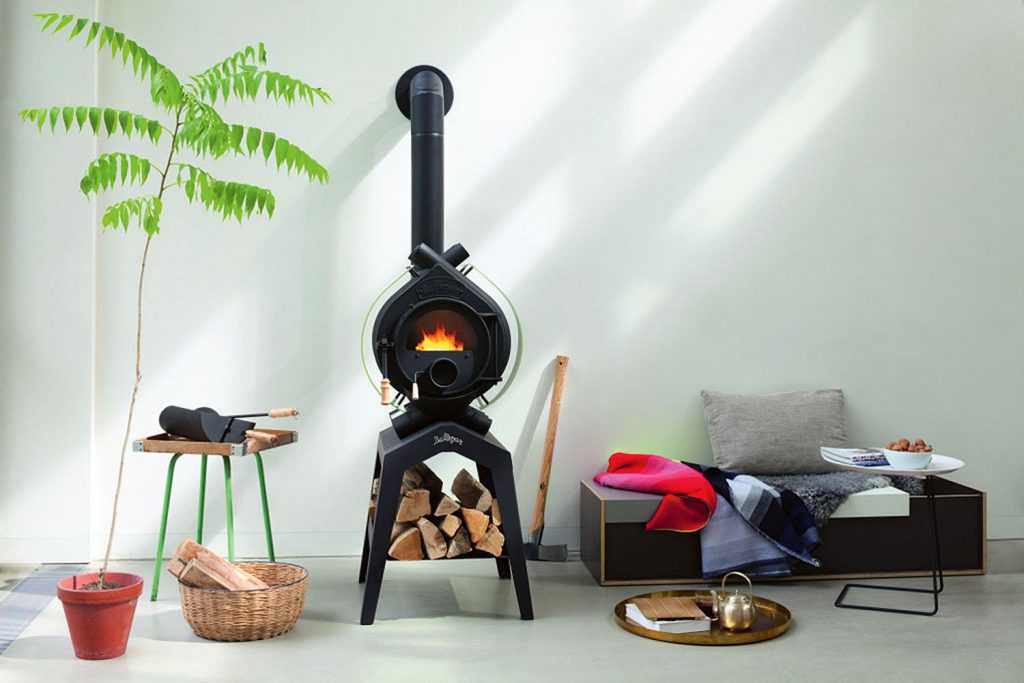

Особенности конструкции позволяют облагородить Булерьян после установки в деревянном дачном доме. Печь облицовывают керамическим кирпичом. При этом теплоотдача и энергоэффективность остается на прежнем уровне, но появляется защитный каркас, предотвращающий ожоги.

Некоторые модели укомплектованы дверцей с вставкой из жаропрочного стекла. После облицовки кирпичной кладкой, можно будет любоваться огнем в процессе топки.

https://youtube.com/watch?v=CW3h3NpJwRk

Плюсы и минусы обогрева дачи Булерьяном

Выбирая отопительное оборудование для дачи, потребуется учесть, как преимущества, так и недостатки различных котлов и печей, работающих на твердом топливе. Чтобы принять правильное решение, следует рассмотреть теплотехнические характеристики различных видов устройств для обогрева.

Что лучше для дачи – Булерьян или печь Бутакова

Главным отличием печек Булерьян и Бутакова является конструкция конвекционных трубок. У Булерьянов, трубы выходят из корпуса, что позволяет подключить оборудование системы воздушного отопления нескольких помещений дачи печью, без существенной модификации и изменения конструкции. У Бутакова конвекционные отводы расположены внутри корпуса.

Еще одним преимуществом Булерьяна является лучшая теплоизоляция печей, за счет конструкционных особенностей. Отводы лучше изолируют топочную камеру, чем у Бутакова.

КПД канадской «буржуйки» Булерьян достигает 70%. Согласно заверениям производителя отечественных печей, у Бутакова эти же параметры больше 80%.

Нагревательные твердотопливные пиролизные котлы Булерьян оптимально подходят для обогрева частных домов с несколькими отдельными комнатами и этажами. Срок службы котлов Бутакова меньше за счет отсутствия экранирования разогретой топки конвекционными трубами, как у Bullerjan.

Если учесть теплотехнические характеристики, срок эксплуатации и функциональные возможности, то для дачи лучше подойдёт Булерьян.

Что выбрать на дачу – Булерьян или ТТ котёл

ТТ котёл, подключенный к водяному контуру отопления, по сравнению с конвекционными печами имеет несколько преимуществ:

На эффективность обогрева не влияют преграды на пути конвекционных потоков.

После остановки котла, комнаты медленнее остывают, так как теплоноситель остается горячим.

Срок службы ТТ котла составляет не менее 15 лет.

Существует возможность автоматизации процесса подачи топлива, что делает процесс обогрева автономным от вмешательства человека.

Но также существует несколько недостатков:

Необходимость отапливать помещения в течение всего отопительного периода. Замерзший теплоноситель способен разорвать трубы в системе отопления (если не используется антифриз).

Большая стоимость котла.

Необходимость в дорогостоящем монтаже обвязки.

Правильное расположение Булерьяна в дачном доме, несколько уменьшает его недостатки по отношению к твердотопливному котлу.

Если планируется отапливать дачу в течение всего отопительного периода, лучше выбрать твердотопливный котел. Для кратковременного обогрева неотапливаемых помещений, оптимально подойдет Булерьян. В связи с тем, что в теплицах требуется поддерживать особый микроклимат, конвекционные печи также будут хорошим решением.

Распространенные проблемы эксплуатации

Главная проблема при эксплуатации булерьяна – выделение горючих газов, которые не могут сгореть из-за влажности дров и выделяются в виде конденсата. Чтобы решить все проблемы эксплуатации достаточно использовать исключительно сухие дрова, иначе выделяемые газы будут осаживаться на поверхности труб и формировать наросты, приводящие к засору.

Несмотря на то, что продавцы говорят о том, что топить буллерьян можно чем угодно – на самом деле это не так. В качестве топлива лучше всего использовать дрова и продукты, изготовленные из древесины. Это может стать большим минусом для тех, кому удобнее топить углем.

Почему дымит булерьян?

Булерьян может дымить из-за того, что отсутствует тяга или давно не производилось обслуживание печи, т.е. не прочищался дымоход, подобные ситуации происходят, если печь все-таки топилась влажными дровами. Эти проблемы можно устранить с помощью механической очистки труб специальным металлическим прутом или чисткой с помощью специальных химических брикетов. После прочистки дымохода и при наличии тяги дым не будет выходить наружу.

Так же дымить может из-за того, что полностью закрыта заслонка, т.е дыму попросту некуда выходить. Как сказано в инструкции по растапливанию печи, заслонку нельзя закрывать, только слегка прикрывать.

Чтобы дым не забрасывался в помещение, необходимо соблюдать правила по установке дымовых труб. Рядом не должно быть высоких деревьев или строений, так же труба должна возвышаться над кровлей и коньком кровли не менее, чем на 500 мм.

Никак не получается растопить

В начале эксплуатации использовать булерьян одно удовольствие – не занимает много места, хорошо прогревает помещение, экономит дрова. Но, если со временем печь всё труднее растопить – это означает, что, возможно, забился дымоход и необходимо сделать прочистку. Сущетсвует два способа прочистки печи: механическая (специальным металлическим прутом пробить образовавшиеся в дымоходе наросты), химическая (протопить печь специальными брекетами, которые при сгорании устраняют засор).

При установке печи необходим правильный монтаж наружных дымоходных труб. Если трубы установлены неправильно — рядом присутствуют возвышенности (деревья или строения), или труба недостаточно поднимается над кровлей дома и коньком, дым не сможет выходить через них, а будет выходить в помещение. Растопить печь при таких условиях невозможно. Проверьте правильность установки дымоходных труб.

Важно перед началом пользования ознакомиться с инструкцией, в ней достаточно подробно описано, как топить булерьян.

Другие проблемы

Главными проблемами печей булерьян по отзывам пользователей является именно заброс дыма в помещение и выделение угарного газа, вредного для здоровья. Другие проблемы могут возникать из-за неправильной эксплуатации, использования влажных дров или выхода из строя печи. Как сказано выше, нельзя использовать в качестве топлива каменный уголь, чтобы не прогорели стенки котла.

В начале пользования будет выделяться дым от краски, но через несколько топок эта проблема исчезнет сама собой. Кроме того наружные трубы приходится утеплять для лучшей теплоотдачи.

Советы по эксплуатации

Сборку дымохода нужно проводить против движения дымных газов (не так, как рекомендуют производители). Это защитит поверхность пола от смолы, которая будет вытекать из каждого отверстия в конструкции. В таком случае смола будет возвращаться в дымоход и окончательно сгорать там.
Перед сжиганием дрова желательно просушивать. Вместо поленьев можно использовать стружку или брикеты – это несколько упростит и удешевит эксплуатацию.
Не стоит пренебрегать правилами пожарной безопасности при обустройстве помещения, в котором будет проводиться топка.
Можно поэкспериментировать с режимами горения, чтобы подобрать оптимальный вариант – с максимальным временем горения и минимальным отложением смолы на внутренних стенках. После этого печь придется чистить всего два раза за весь отопительный сезон.
С помощью терморегуляторов можно подобрать приемлемую температуру горения, чтобы настроить печь «под себя».
Время от времени нужно осматривать верхнюю часть дымохода на предмет наличия смоляных наростов.

Устройство печи Булерьян

Печь изготовлена из металла. Устройство Булерьяна включает в себя конвектор, изготовленный из труб большого диаметра, люк для загрузки топлива, инжекторные трубки и заслонки.

Конвектор представляет собой металлические трубы, изогнутые в виде дуг. Они устанавливаются вертикально и соединяются между собой в месте пересечения. Таким образом, между внутренними поверхностями труб образуется топка. Воздушная масса поступает с нижней части конвектора. При нагреве воздух смещается вверх.

Так устроена печь

Внутри топки располагается перегородка. Она необходима для образования вторичной камеры, в которую воздух попадает через инжекторные трубки.

В ней происходит дожигание продуктов, образовавшихся в результате пиролиза. Такая конструкция топки повышает коэффициент полезного действия печи.
Люк для загрузки дров оборудован жароустойчивым стеклом. Это дает возможность следить за процессом горения. В нижней части дверцы располагается поддувало.

Сам котел можно расположить в кожухе. Источник фот: ecoteplo.pro

Оно оборудовано заслонкой для регулировки потока воздуха, подаваемого в топку. Плотное прилегание люка к корпусу Булерьяна обеспечивает запорный механизм.
Задняя часть печи оборудована дымоходом. Он необходим для отведения продуктов горения в атмосферу. Дымоход оснащен заслонкой, регулирующей тягу.

Размеры

Габаритно массовые параметры печи буржуйки Булерьяна отличаются в зависимости от её мощности. На рынке представлены компактные изделия для обогрева помещений небольшого объема. Более мощные модели имеют увеличенные габариты и вес.

Отличия от печи Бренеран

Котел российского производства изготавливается по лицензии немецкой компании. Принцип действия печей Булерьян и Бренеран не отличается. На некоторых моделях отечественного производства люк для загрузки топлива изготавливается без смотрового окна.
Твердотопливный котел Булерьян может быть оснащен защитным экраном. Он исключает риск получения ожогов при прикосновении к печи.

Изготовление печи Булерьян своими руками

При изготовлении печи Булерьян своими силами стоит запастись внушительным количество металлических трубок с внешним диметром около 6 см, а также листовыми металлами. Чтобы выдерживалась высокая температура при горении, специалисты советуют применять листы из стали толщиной в 5 мм. Кроме сварочных аппаратов и стандартных наборов инструментов также понадобится и трубогиб.

Чертежи печи булерьян своими руками

Весь изготовительный процесс можно разделить на несколько этапов:

Конструирование согнутых трубочных отрезков;
Конструирование устройства, предназначенного для дымового отвода и сбора конденсата;
Конструирование заслонки для отвода и поддувала;
Конструирование дверцы под топочную камеру;
Сварка каркаса и согнутых трубок и установление перегородки в него;
Сварка металлических листов, находящихся между трубами;
Установка замка в дверцу;
Конструирование и монтаж металлических подставок (ножек).

Каркас самодельной печи Булерьян

Из трубок необходимо сделать девять отрезков одинаковой длины (не длиннее 1,5 м.) Благодаря трубогибу их необходимо согнуть так, чтобы радиус составлял 22, 5 см, и разместить в шамотном порядке. Чтобы сделать полые трубки, которые пригодятся для печи, необходимо заранее обеспечить процесс восемью кусками трубы по 1,5 м в длину и согнуть их также с радиусом в 22,5 см благодаря трубогибу. Чтобы избавиться от дыма и скопившейся влаги, необходимо сделать Т-образную конструкцию, с помощью котором дым будет выводить вверх по трубе, а вода, наоборот, вниз. Чтобы удалять влагу снизу устанавливается специальный небольшой кран. Его необходимо открывать сугубо с этой целью, и чтобы тяга не ухудшалась, после удаления влаги его нужно плотно закрывать.

Для поддувала, который находится на лицевой дверце, специалисты рекомендуют сконструировать плотную заслонку. Чтобы она прочно фиксировалась в необходимом положении, применяется пружина. Заслонки для поддувала, находящегося в передней дверце, делают глухими. Это позволит гарантировать максимальную результативность при эксплуатации печи при медленном сгорании.

Печь Булерьян, сделанная своими руками

Пришла пора утеплять свои дом? Выбираем радиаторы отопления какие лучше, надежнее.

Изучаем все подробности про горизонтальный водонагреватель накопительный.

Что стоит сделать печь камин, смотри далее: http://prootoplenie.com/otopitelnoe-oborudovanie/kaminy/pech-kamin-s-vodyanym-konturom.html

Самым сложным элементом при изготовлении печки Булерьяна своими руками является изготовление передней дверцы. Закрываться она должна как можно герметичнее. Чем плотнее дверца будет прилегать к печи, тем эффективнее будет производительность Булерьян. Из трубки с большим диаметром изготавливают два кольца, которые также плотно входят друг в друга. Чтобы они получились такими, нужно отрезать по 4 сантиметра от трубки с диаметром в 35 см. Первый из двух отрезков дальше разрезается и разворачивается. После этого можно приступить к изготовлению лицевой стороны печи, используя на этом этапе второе кольце с более меньшим диаметром. На передней стене печки вырезается округлое отверстие, к которому в последующем необходимо будет приварить кольцо из металла. Без такого элемента не обойтись потому, что он благодаря нему передняя дверца закрывается заметно плотнее. Для поддувала, чтобы заслонка прочно фиксировалась в необходимом положении, применяется пружина.

Дымоход для Булерьяна

Что понадобится, чтобы сделать конвекционную печь

Для изготовления долговечной печи, которая прослужит длительное время, необходимо использовать толстые листы металла. Рекомендуется купить сталь, которая предназначена специально для производства котлов. Ее главное преимущество – жароустойчивость. Она есть в специализированных магазинах. Дополнительно подготавливают следующие материалы:

листы стали (параметры 1000*2000 мм);
жароустойчивая сталь в 6 мм (размер 400*700 мм);
лист для заготовок 3,5 мм (он будет использоваться в качестве задвижки);
толстостенная труба;
небольшой отрезок металлической трубки;
усиленные петли, которые применяются для монтажа люка (через него загружается топливо);
металлические прутья;
асбестовый шнур.

Иногда в качестве основной камеры используют газовые использованные баллоны и другие емкости. Но материал не сможет выдержать высокую температуру. Для изготовления конвекционной печи нужно взять трубогибы, которые смогут сгибать толстые прутья. Дополнительно используют сварочный аппарат, болгарку, диски для резки и зачистки металла, электрическую дрель, сверла разного диаметра для стали, молоток и рулетку.

Конструкция, принцип работы и главные характеристики

Конструкция булерьяны предусматривает наличие:

труб теплообменных;
камеры вторичной;
патрубка дымохода с регулятором;
двойной задней стенки;
камеры первичной;
зольника;
поддувала;
ручки регулятора мощности;
ручки дверцы;
загрузочной дверцы;
двойной передней стенки;
инжектора.

В любой печке обязательно должны быть отверстия для выхода естественной тягой продуктов горения, поэтому абсолютно все виды печей не герметичны и снабжены шибером (дымовым дросселем). Сверху над шибером располагается экономайзер буллера протяженностью около двух или трех метров, имеющий тепловую изоляцию из асбеста или базальтового картона

Дымовой газ как раз и догорает в этом важном элементе бренерана

В конструкции печей длительного горения обязательно предусмотрен зольник, то есть полностью герметичный ящик для отходов горения. Через специальное отверстие, имеющееся над зольником, в камеру сгорания попадает воздух, необходимый для горения.

Кроме того, над печной дверцей имеется специальный вырез для того, чтобы стекло окошечка на ней обдувалось токами воздуха, и сажа на нем не собиралась для хорошей видимости процесса внутри.

Принцип работы булерьяны похож на работу буржуйки, но имеет КПД намного выше. Это связано с тем, что заложенные внутрь дрова не сгорают до конца сразу, а медленно тлеют. При этом воздушные потоки изнутри бренерана равномерно распространяются по жилищу, охватывая большую площадь теплоотдачи печки.

Отопительная схема печи Булерьян сделанной своими руками

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян.
Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно.
Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи.
Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку.
Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц.
Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб

Итог

Пусть в настоящее время центральные позиции и занимает самостоятельное, независимое от внешних факторов, автономное отопление, также имеет место быть и такому полезному устройству в виде печи Булерьяна. Так же её называют и Бренераном. Если не вдаваться в подробности, то подобные печи состоят из топок, к которым подведены несколько согнутых труб. Благодаря такой конструкции процесс сжигания дров и других разновидностей твёрдого топлива становится более эффективным.

Стоимость на такую промышленную модель начинается с двухсот долларов. В большей степени она зависит от размеров и технических характеристик топки. Бесспорно, изготовление печи Булерьяна тяжело назвать простым, ведь на обычную буржуйку уйдёт куда меньше сил и времени. Но удобство при эксплуатации и высокий коэффициент полезного действия совершенно оправдывают потраченную энергию!
