Однотрубная система отопления

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Однотрубная система отопления частного дома, как и двухтрубная, включает в себя:

• котел, генерирующий тепловую энергию, который может использовать различное топливо и может быть самых разных конструкций;
• радиаторы, которые непосредственно осуществляют нагревание помещений дома;
• трубопровод, по которому циркулирует жидкость-теплоноситель, обеспечивающий передачу тепловой энергии от котла к радиаторам;
• дополнительное оборудование, которое обеспечивает циркуляцию и эффективную работу (расширительный бак, запорная и регулирующая арматура, соединительные элементы, циркуляционный насос (один или несколько), блок безопасности и др.).

• Экономия труб и соединительных элементов;
• Меньшие затраты времени и труда на монтажные работы;
• При открытой разводке труб, магистральный трубопровод меньше заметен в интерьере комнат.

Но если вы решили использовать однотрубную систему, при самостоятельном монтаже водяного отопления у себя в доме, то необходимо учитывать также и ее недостатки:

• Менее равномерный нагрев радиаторов – по мере удаления от котла в радиаторы будет поступать более холодный теплоноситель;
• Могут возникать сложности с регулированием температуры отдельных радиаторов;
• Сложнее обеспечить хорошую естественную циркуляцию теплоносителя, особенно при большой длине контура.

Для того, чтобы недостатки однотрубной системы не оказывали влияния на эффективность ее работы или хотя бы минимизировать их, необходимо подобрать наиболее подходящий ее вид.

Преимущества однотрубных систем

Система отопления с одной трубой имеет несколько преимущественных моментов, которые следует знать при монтаже однотрубного отопления в частном доме своими руками.

Во-первых, один контур можно располагать и в помещении, и за стенами. При укладке под полом требуется дополнительная теплоизоляция трубы для сокращения теплопотерь.

Во-вторых, поэтапное подключение дает возможность присоединить различные элементы системы отопления. В частности речь идет о радиаторах, полотенцесушителях и системах «теплый пол». Параллельное или последовательное подключение радиаторов определяет степень их нагрева.

В-третьих, в однотрубную систему отопления частного дома можно одновременно монтировать котлы разного вида, газовый, твердотопливный или электрический. Это позволяет системе работать в бесперебойном режиме, так как при выходе из строя или отключении одного из котлов можно подключить другой котел.

В-четвертых, конструкция однотрубной системы позволяет направить поток рабочей среды в наиболее выгодном для жильцов направлении. К примеру, вначале отапливаются комнаты, расположенные с северной или подветренной стороны.

Выполнение монтажных работ

Каждый домовладелец задается вопросом, как правильно делать отопление в доме. Монтаж системы отопления в частном доме своими руками проводится в несколько этапов:

Вначале обустраивают помещение, где будет установлен котел. Внутренняя отделка этой части дома должна выполняться из огнеупорных материалов. Также следует позаботиться о хорошей вентиляции.
При установке котла следует помнить, что оборудование не должно плотно стоять на полу, прижиматься к стене и доставать до потолка. Во всех измерениях должен соблюдаться небольшой отступ

Кроме того важно обеспечить свободный доступ к котлу.
Установив котел, можно подключать к системе циркуляционный насос или устанавливать коллектор. Действия зависят от выбранного типа системы отопления.
Далее монтируются и закрепляются необходимые датчики контроля и приборы учета, а также элементы, позволяющие регулировать работу всей системы или ее определенного участка.
На следующем этапе выполняют монтаж магистральных трубопроводов

Для фиксации трубных элементов в стенах делают отверстия с помощью перфоратора. В процессе работы следует придерживаться основного правила монтажа системы отопления: на каждый погонный метр делают уклон в 5 мм. Пренебрежение этим правилом может снизить эффективность работы всей отопительной системы, поэтому нужно ответственно подойти к этому этапу.
Завершением монтажных работ можно назвать установку радиаторов. Для их закрепления на стене делают отметки карандашом или маркером и перфоратором пробивают отверстия, в которые вставляют кронштейны. Делая разметку, придерживаются следующего: расстояние от пола до нижнего уровня радиатора должно составлять 10 см, от стены до задней поверхности – 2 см, от подоконника – 10 см. входное и выходное отверстие каждого радиатора оснащается вентилем для более простой замены или ремонта.
После установки всех элементов системы выполняют проверку. При установке газового котла обязательно требуется присутствие представителя газовой службы.

Из всего вышесказанного, можно сделать вывод, что монтаж отопительных систем в частном доме не является сложным процессом, что позволяет большую часть всех работ выполнить своими руками. Главное условие – соблюдение правил и неторопливый монтаж. Однако такое возможно при наличии большого количества свободного времени. Если сроки для выполнения монтажных работ небольшие, то можно некоторые этапы доверить специалистам. В некоторых ситуациях это позволяет сэкономить и время, и материальные средства.

Чтобы система отопления могла безупречно функционировать достаточно долгий срок, необходимо приобретать материалы  только высокого качества. Приобретая качественные радиаторы можно добиться максимальной эффективности работы отопительной системы и сократить расходы на топливо.

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

1. Какие есть виды систем отопления многоквартирного дома и частного домаАбсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.

Разморозка системы отопления — запуск системы отопления частного дома после аварии

Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы

Важно в отопительный сезон

Элеваторный узел системы отопления домаПеред началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная.
Все виды систем отопления — зависимая, независимая, попутная, гиперинверторнаяГлавный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены водяные схемы отопления.

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

Особенности построения

Для организации движения жидкости самотёком выполняют следующее:

Располагают котёл отопления как можно ниже – на первом этаже или в полуподвале. Раздаточный коллектор поднимают выше – под потолок или на чердак строения.

Таким образом, вода получает максимально допустимую для данной постройки высоту подъёма. Что создаёт максимально возможный гравитационный напор теплоносителя в трубах.

Монтируют устройства с широкими внутренними просветами. Трубы увеличенного диаметра – не меньше 40 мм в сечении. Радиаторы с широким внутренним проходом – традиционные чугунные батареи. При необходимости установки запорных устройств – ставят шаровые краны, которые в открытом положении минимально сужают внутренний просвет.

• Прокладывание труб выполняют с минимальным количеством поворотов, углов, без змеевиков и без спиралей.
• Магистрали подачи и обратки прокладывают с уклоном.

Внимание! Перечисленные выше принципы позволяют организовать естественный напор воды и её движение с необходимой скоростью. Перечислим устройства, из которых собирают самотёчную схему отопления:. Перечислим устройства, из которых собирают самотёчную схему отопления:

Перечислим устройства, из которых собирают самотёчную схему отопления:

• Нагревательный котёл – может работать на различных видах топлива – на газу, дровах, угле, электричестве.
• Радиаторы – устройства непосредственного обогрева – излучают тепло в пространство помещения.
• Магистральная труба подачи и обратного тока.
• Раздающий коллектор – располагается над котлом. В него поступает нагретая в котле вода, затем движется (раздаётся) в магистральную трубу.
• Расширительный бачок – для временного хранения теплоносителя, который при нагреве расширяется и увеличивается в объёме. Располагается в самой верхней точке системы, выполняется в открытом виде.
• Поворотные шаровые краны – на входе и выходе из радиаторов отопления.
• Кран для слива воды (также шаровый) – в самой нижней точке системы.

А теперь рассмотрим подробнее, как обеспечивают максимально возможный напор.

Уклон трубы

Для естественной циркуляции теплоносителя принимается ряд мер, которые облегчают его передвижение внутри радиаторов и труб. Одна из таких мер – прокладывание труб подачи и обратки под небольшим уклоном. Размер уклона выбирают – 2-3 ° на погонный метр.

Указанные градусы уклона визуально не нарушают геометрию прокладывания труб, но обеспечивают движение воды самотёком. Они также позволяют сливать жидкость из системы при необходимости замены батареи, ремонта.

Гравитационное давление

Гравитационное давление возникает как разница давлений воды в различных сегментах трубопровода.

В системе с естественным движением теплоносителя гравитационное давление создаётся нагревом воды и подъёмом её на высоту чердака или второго этажа дома. Так обеспечивается самотёк и работа отопления.

Величина гравитационного давления определяется высотой подъёма воды и разницей температур.

Внимание! Чем сильнее нагрев теплоносителя в котле, тем больше будет разница в давлении, и тем скорее вода будет двигаться по трубам

Возможные препятствия

Для эффективной естественной циркуляции стараются уменьшить количество факторов, которые препятствуют гравитационному давлению.

Схему организовывают с минимальным количеством углов и поворотов. Вместо изгибов труб под прямым углом, по возможности, делают плавные повороты. Для того чтобы вода не встречала препятствий, убирают сужения просветов и вентили.

Внутренние сечения радиаторов должны быть достаточно большими. Следствием широких просветов становится увеличенный объём теплоносителя, а также инертность работы отопления.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

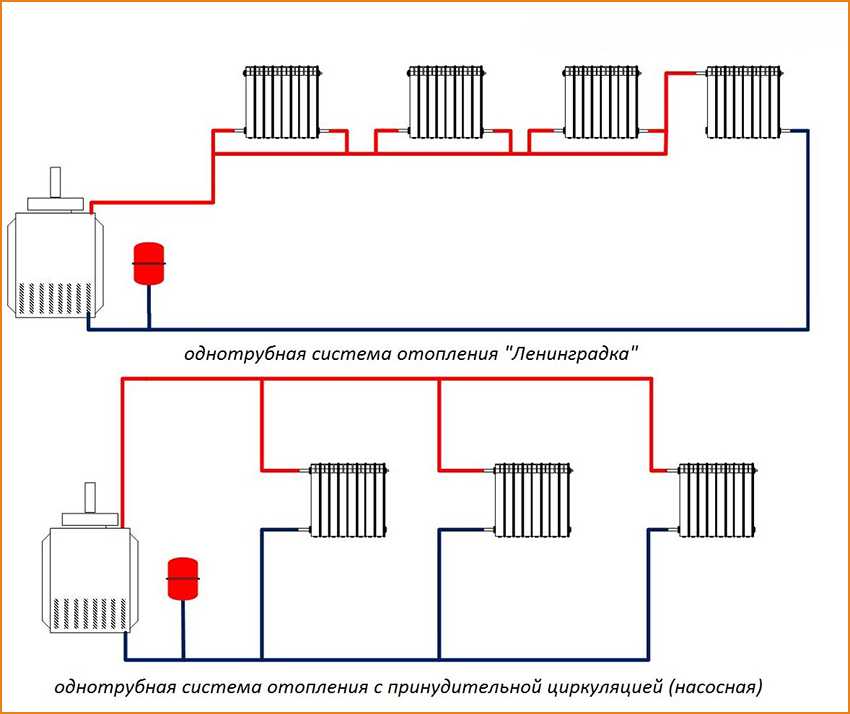

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

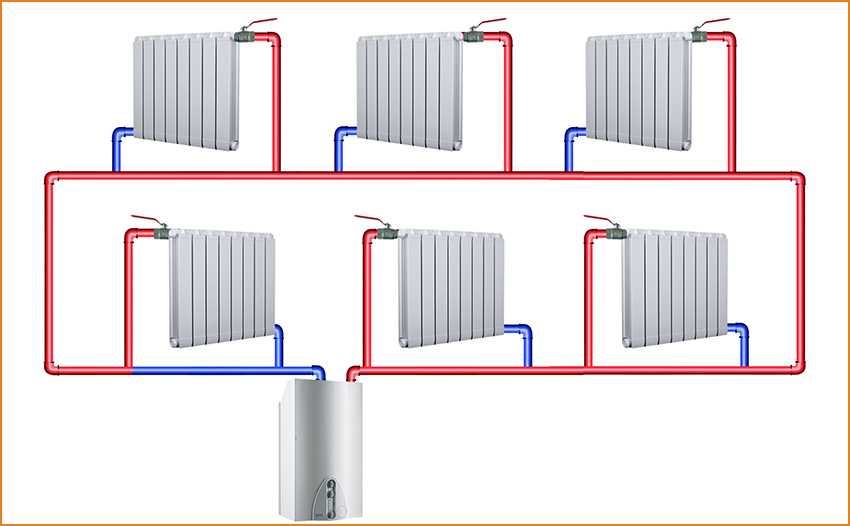

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.

Виды однотрубных систем отопления

• Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
• Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
• Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
• Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

• Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
• Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
