Самостоятельный ремонт котлов

Газовый котёл — это очень сложная и опасная система отопления. При неправильном монтаже возникает риск взрыва агрегата. Несвоевременное устранение проблем или неподходящее обслуживание приведут к выходу угарного газа и продуктов горения в помещение, что очень опасно для здоровья и жизни человека и домашних животных.

За работу котла отвечают встроенные автоматические устройства. В них непросто разобраться. И если автоматика оказалась неисправной, то не стоит ремонтировать её самостоятельно. Лучше вызвать специалиста по устранению проблем в автоматической системе. Своими руками возможно только удалить все загрязнения в дымоходе, патрубке и других деталях котла, а также исправить видимые повреждения агрегата.

Методы самостоятельной диагностики неисправностей

Часто пользователь находится в ситуации, когда он не уверен, что именно сломалось в газовом котле. В таких случаях не нужно торопиться что-нибудь снимать и чинить. Это рискованно и опасно. Перед работами следует провести диагностику оборудования и выявить точные причины неисправностей.

Источник поломки выявляется по вызванным ею последствиям. Например, визуально можно увидеть гарь, подтек, искры. По запаху можно ощутить случившуюся утечку газа или короткое замыкание. По изменившемуся звуку работы газового котла становится ясно, что произошел сбой работы агрегата.

В инструкции, прилагаемой при покупке устройства, описываются наиболее часто встречающиеся неисправности в покупаемой модели котла и способы их обнаружения, диагностики, устранения. Также там указывается что означает конкретный код ошибки и мигание лампочек на приборной панели.

Так лампочка может мигать в разных режимах: быстром или медленном. Или же гореть постоянно. Цвет лампочки может быть красным, зеленым или желтым.

В инструкции производителя указываются все возможные коды ошибок, которые могут появиться на дисплее. При этом там также объясняется способ устранения неисправности

Не стоит выкидывать инструкцию от устройства, так как она может пригодиться газовщику, вызванному вами для исправления поломки. В ней указываются характерные особенности модели газового котла, размеры и расположение узлов и деталей.

Возможные неисправности и способы ремонта своими руками

Пахнет газом в доме

Есть запах газа? Это показывает его утечку. Открываем окно, отключаем оборудование. Согласно инструкции, понадобится бытовой раствор из мыла с водой, ФУМ-лента, подходящий разводной ключ. Далее раствор нужно распределить на все соединения с резьбой. Если появились пузырьки, в этих местах происходит утечка. После этого перекрываем газ, ключом разворачиваем соединение и наматываем на наружную резьбу ФУМ-ленту.

После нужно собрать все обратно, заново нанести раствор, подключить газ. Если удалось устранить утечку (нет запаха газа), удаляем что осталось от раствора. Однако при необнаружении места утечки, нужно перекрыть вентиль и пригласить специалиста.

Не работает вентилятор

Отремонтировать систему можно без вызова мастера, если мощность вентилятора наддува ниже необходимой, либо раздается громкий шум, пока он работает. Для начала снимите вентилятор, разберите его корпус. Если есть возможность, нужно снять подшипники, смазать их или заменить. Также может быть дело в обмотке. Трансформатор поможет исправить пониженное напряжение сети. Если требуется починить электронику, а также если ваши действия не принесли результата, необходимо вызвать мастера.

Забит дымоход напольного котла

Для решения вопроса потребуется металлическая щетка. Разберите дымоход, сами удалите загрязнения. Если дымоход цельный, его можно прочистить подготовленными химсредствами или устройствами. Для последнего варианта вызовите мастера.

Высокие температуры

Когда загрязнен теплообменник, это провоцирует перегрев оборудования.

Отключите котел, газ, перекройте воду. Далее снимаем теплообменник разводным ключом, очищаем его щеткой. Раствор соляной кислоты после этого через трубу заливаем в теплообменник. Пена свидетельствует о скопившейся накипи. Выливаем раствор, повторяем до нужного результата. Далее нужно после промывки обратно установить теплообменник, сделав обмотку всех резьбовых соединений.

Самостоятельное выключение

Когда выключается, не работает газовый котел, к этому может привести дефект датчика горения или необходимость очищения дымохода. Для решения проблемы устраняем возникшее препятствие для дальнейшего функционирования системы.

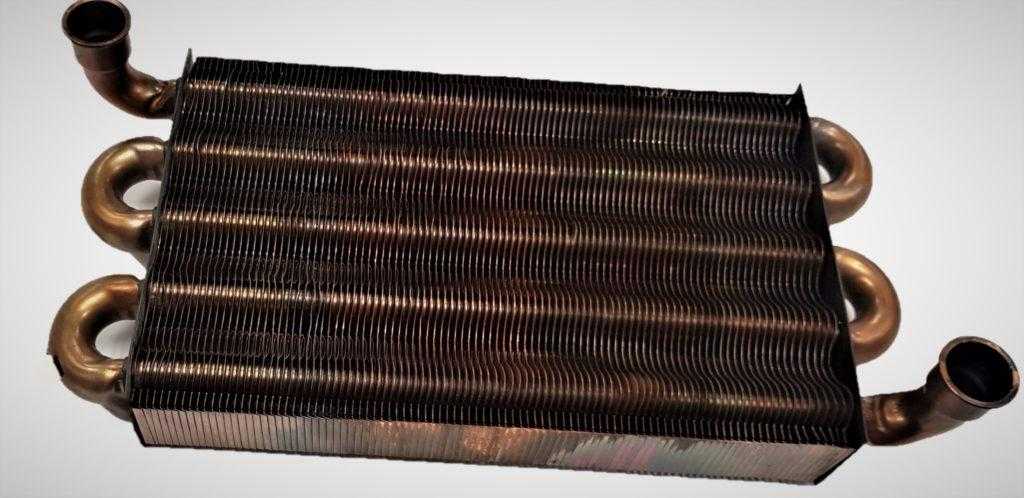

Очистка теплообменника котла

Обычно теплообменники делают из нержавейки (тогда чистим его металлической щеткой) или из меди (здесь подойдет металлическая губка). Нужно отключить оборудование, подождать до охлаждения. Перекройте кран и уберите лицевую крышку, затем сбросьте остатки воды. Далее убрать теплообменник и очистить механически, после чего в растворе лимонной кислоты или уксуса (1 ст.ложка на 1 л воды), либо в подготовленном составе оставить теплообменник на пару часов, до полного очищения. Далее промыть, просушить. Вернуть в первоначальное положение.

Сбои в электричестве

Следует иметь дома специальные стабилизаторы для предотвращения поломки в связи с перепадами электричества, особенно если у вас настенный агрегат.

Неправильный монтаж

При ошибках монтажа предлагается сразу пригласить специалиста, так как неправильный монтаж грозит поломкой всего оборудования.

Общая информация

Времена печек в качестве основного средства обогрева частных и загородных домов безвозвратно ушли. Сегодня многие используют разнообразные котлы и другое оборудование для создания комфортной температуры в помещениях. Одни выбирают модели, работающие на «голубом» топливе. Другие отдают предпочтение в пользу электрических устройств. Хорошим спросом пользуются и комбинированные приборы. Одинаковое устройство имеют газовые котлы и установки, работающие на жидком топливе.

Читать подробнее: котлы отопительные универсальные для частного дома.

Основными элементами их конструкции выступают:

1. Камера сгорания.
2. Горелка.
3. Теплообменник.
4. Блоки управления и контроля.

В данной конструкции всего 4 элемента

Серьёзные отличия в плане конструкции имеют электрические котлы. Основным элементом в их устройстве выступает теплообменник. Его нагрев происходит в баке, оснащенном ТЭНами. Кроме этих нагревательных элементов, могут использоваться электроды или применяться индуктивные катушки. Такие запчасти на котел хорошо распространены. При ремонте проблем с их поиском не возникает. Что касается комбинированных приборов, то они представляют собой устройства, включающие сочетание элементов нескольких установок.

Основная схема функционирования оборудования, которое может работать на газе и дизельном топливе, заключается в следующем:

1. В камеру сгорания подается топливо.
2. Включается горелка. Это может происходить ручным способом или в автоматическом режиме.
3. Далее, поджигается горючее.
4. Происходит нагрев воды в теплообменнике.
5. После этого посредством циркуляционного насоса или без его участия происходит циркуляция теплоносителя в системе отопления.

В этом видео вы узнаете неисправности газового котла:

Нередко система обогрева частного дома имеет в составе два бойлера или два контура. В этом случае вода может направляться к нескольким разборным точкам.

Причины поломок электрических котлов

Электрические котлоагрегаты являются незаменимыми для индивидуального отопления в районах, где отсутствует магистральное газоснабжение.

К основным их преимуществам относится всесезонность эксплуатации,100 % автоматизация процесса горения, с использованием современных методов передачи информации, например, через вай фай, а также скоростной нагрев теплоносителя.

Тем не менее, в ходе работы в котлах могут случиться сбои, в связи с износом компонентов либо по другим причинам, исправить которые возможно только при ремонте электрических котлов отопления.

К нарушениям в работе могут привести разные внешние причины:

• невысокое потребительское качество теплоносителя, что ведёт к возникновению накипи и вредных солевых отложений на внутренних поверхностях теплообменного аппарата;
• скачки напряжения в электрической сети, отключение электроэнергии;
• нарушение технологического монтажа: автоматики, обвязки и строительных конструкций;
• атмосферные обстоятельства и накопление грозового заряда, негативно влияющие на электросхему управления.

Дополнительно к причинам неисправностей электрокотлов следует отнести изнашивание конструкционных элементов, покупку низкокачественного оборудования, механические дефекты вследствие падения.

Последние также считаются признаками некачественной эксплуатации и нарушением правил использования устройств отопления.

К сугубо внутренним типам нарушений можно отнести:

• неисправность автоматической системы контроля и регулировки технологическим процессом отопления;
• конструкционные неисправности базовых элементов котлоагрегата: горелки, насоса циркуляции, воздухоотводчика и грязевика.

Внешние факторы, которые могут стать причинами поломок

К неполадкам может привести ряд внешних факторов, к которым можно отнести:

• низкое качество воды, что приводит к появлению накипи и отложения солей на теплообменнике;
• колебания напряжения в электросети, отсутствие электричества;
• неправильный монтаж: подключение автоматики, обвязки и пр.;
• погодные условия и накопление грозового заряда, которые негативно отражаются на давлении в системе, и на электрической схеме управления.

Также к причинам поломок электрических котлов можно отнести износ деталей, приобретение некачественного оборудования, механические повреждения в результате падения, которые являются показателями несоблюдения инструкций и правил эксплуатации приборов отопления.

Диагностика

Грамотное осуществление ремонта предполагает соблюдение определённой последовательности действий:

1. Выявление неисправности. Есть явные и неявные поломки. С переставшим функционировать котлом всё ясно, но могут быть дефекты, которые трудно заметить сразу или не сильно влияющие на работу котельной.
2. Диагностика: поиск причин, которые привели к поломке. Это может быть засор фильтров, нарушение целостности проводов, отказ отдельных узлов.
3. Устранение причин. Для начала следует определить, получится ли отремонтировать котёл самостоятельно, в ряде случаев можно значительно сэкономить, выполнив простые манипуляции, а иногда есть риск усугубить ситуацию при осуществлении неправильных действий.

Справка! Не следует разбирать и ремонтировать котёл, когда гарантийный срок его работы ещё не истёк. Если починить оборудование не удастся своими силами, ремонтники откажут в бесплатном исправлении дефектов.

Нестабильная работа горелки, которая часто затухает. Для поддержания процесса горения необходимо присутствие кислорода, его недостаток (при работе котла) легко обнаружить, если, например, открыть окна в котельной. Стабилизация горения свидетельствует о необходимости улучшить вентиляцию в рабочем помещении.

Возможно, придётся поставить приточные клапаны или дверь с вентиляционным отверстием.

Недостаточный поток газа в магистрали, определяется при отсоединении шланга от котла. При открытом вентиле должно быть слышно шипение и чувствоваться запах добавок газовой смеси.

Давление может падать в результате засорения фильтра, для его очистки следует извлечь находящуюся внутри сетку, и промыть. Если засор произошёл в газовом счётчике, придётся вызывать работников газовой службы.

Перегрев теплоносителя может вызвать аварийное отключение оборудования. Это часто случается из-за неисправности насоса, разгоняющего рабочую жидкость по дому.

Если воздух попал в рабочую камеру насоса, то для его удаления нужно долить туда теплоноситель.

Иногда ротор — элемент насоса, — залипает и перестаёт вращаться, устранить неисправность можно при помощи разборки корпуса, ротор прокручивают вручную, по возможности удалив частицы мусора в камере.

А также следует проверить расширительный бачок, который у современных моделей котлов встраивается в сам агрегат. Давление в нём проверяется стандартным автомобильным манометром, его значение должно быть на 0,2 атм меньше, чем рабочее давление в трубопроводе.

При необходимости, воздух накачивается ручным или электрическим насосом.

Сбои в электронике (ошибка 3**)

Такое сложное современное оборудование, как газовые котлы, снабжено электроникой для автоматической работы и реагирования на разные ситуации. Платы управления могут выйти из строя в результате старения, перепадов питания, чрезмерной влажности или механических повреждений.

Ошибка № 301. Проблемы с EEPROM-платой (энергонезависимая память) дисплея. При возникновении такого сообщения нужно проверить правильность установки EEPROM ключа на материнской плате. Это нужно делать по описанию в руководстве пользователя для соответствующей модели.

Если ключ работает правильно, то нужно проверить контакты шлейфа от материнской платы к плате дисплея. Возможна также и проблема самого ЖК-экрана. Тогда его придется заменить.

Дисплей соединен с платой при помощи шлейфа. Если котел работает, а экран погас, то в первую очередь нужно проверить качество подключения. Естественно, при полностью отключенном питании

Ошибка № 302 – частный случай предыдущей проблемы. Обе платы проходят тест, но связь между ними неустойчива. Обычно проблема заключается в переломе жил шлейфа, который придется заменить. Если он в порядке, тогда неисправность на одной их плат. Их можно снять и отнести в сервисный центр.

Ошибка № 303. Неисправность главной платы. Перезагрузка обычно не помогает, но иногда достаточно выключить котел из сети, подождать и включить снова (это первый признак старения конденсаторов). Если такая проблема становится регулярной, то плату придется менять.

Ошибка № 304. Более 5 перезагрузок за последние 15 минут. Говорит о периодичности возникающих проблем. Нужно выключить котел, подождать некоторое время и включить снова. Следует следить за ним в течение некоторого времени, чтобы идентифицировать тип предупреждений, если они проявят себя снова.

Ошибка № 305. Сбой в программе. Нужно дать котлу некоторое время постоять выключенным. Если проблема останется, то придется перепрошивать плату. Делать это нужно в сервисном центре.

Ошибка № 306. Проблема с ключом EEPROM. Необходимо перезапустить котел. Если ошибка повторится, то придется менять плату.

Ошибка № 307. Проблема с датчиком Холла. Либо неисправен сам датчик, либо есть проблема на материнской плате.

Ошибка № 308. Неправильно задан тип камеры сгорания. Нужно проверить в меню установленный тип камеры сгорания. Если проблема не решена, то возможно установлен неправильный ключ EEPROM или неисправна материнская плата.

Любые электронные платы можно попытаться починить в мастерских по ремонту компьютеров. Особенно, если проблема вызвана потерей контакта или старением конденсаторов

Ошибка № 309. Регистрация пламени после блокировки газового клапана. Помимо неисправности материнской платы (ее придется заменить), возможна проблема в узле розжига – неплотное закрывание газового клапана или неисправность электрода ионизации. Если проблема в электроде, то его можно попытаться просто просушить.

Серии и модели

Компания Daewoo выпускает следующие серии газовых котлов:

• Daewoo Gasboiler DGB. Состоит из моделей DGB-100, 130, 160, 200, 250, 300 и 350. Их мощность составляет 10, 13, 16, 20, 25, 30 и 35 кВт. Двухконтурные котлы атмосферного типа, способные обогревать помещения от 100 до 350 м2. Оснащены медным первичным теплообменником с высокой эффективностью и длительным сроком эксплуатации. Вторичный теплообменник пластинчатого типа, изготовлен из нержавеющей стали.
• Daewoo MCF. Настенные котлы с открытой камерой сгорания. Оснащены раздельным теплообменником, обладают способностью работать до 3 суток в аварийном режиме. Мощность котлов находится в диапазоне 10,5-29 кВт.
• Daewoo MSC. Двухконтурные агрегаты с закрытой горелкой. Расширенная модельная линейка состоит из котлов мощностью 7-45 кВт. Оснащены раздельным теплообменником. Могут управляться с выносного пульта, который обладает радиусом действия до 50 м. Имеется понедельный программатор, дающий возможность планировать работу котла с высокой точностью.
• Daewoo MES. Серия конденсационных котлов. Мощность моделей составляет от 19,8 до 40, 6 кВт. Для нормальной работы требуется обеспечить агрегатам соответствующие условия, что возможно только в определенных климатических условиях.

Все котлы выполнены в соответствии с наиболее эффективными и передовыми методиками производства, обладают сбалансированной комплектацией.

Компания Daewoo последовательно воплощает принцип простоты, дешевизны и высокого качества изделий.

Как ремонтировать кодовые неисправности котла?

Ошибка перегрева котла

Неисправность газового котла в виде перегрева может возникать из-за отсутствия циркуляции. В этом случае, нужно проверить насос и фильтр. Возможно сломался и термостат перегрева.

Низкое давление в системе

Если давление не поднимается при разогреве котла, то может быть просто нарушена герметичность системы и нужно подтянуть соединения, после чего немного добавить давления. Если данная проблема возникла практически сразу после установки котла, значит нужно просто удалить воздух через автоматический воздухоотводчик и добавить немного воды.

Отсутствует тяга газового котла

Если котел с открытой камерой сгорания, достаточно посмотреть не забилась ли она чем-нибудь. Если же камера сгорания закрытая, то с наружной трубы капает конденсат, попадая во внутреннюю и замерзая, в зимнее время года, превращается в сосульку, перекрывая доступ воздуха в котел. Для устранения этой проблемы необходимо полить образовавшуюся сосульку горячей водой. Так же может попасть в дымоход другой посторонний предмет

Котел при зажигании не разжигает пламя

Это указывает на неисправность газового клапана в котле. Чтобы убедиться в этом, можно отвернуть шланг и посмотреть подается ли газ. Если газ есть, то следует вызвать специалиста, который заменит данный клапан.

Котел разжигается, но пламя сразу гаснет

В этом случае панель может показать неисправность газового котла в виде отсутствия тока ионизации. Нужно это проверить, включив заново котел, перевернув вилку, поменяв тем самым фазы. Если ничего не изменилось, то возможно нарушена работа тока ионизации, из-за каких-либо электро работ в доме. Если же котел периодически тушит пламя, то это связано со скачками напряжения и нужен стабилизатор.

Панелью выдаются некорректные ошибки

Иногда могут возникать ошибки электронной платы. Происходит это от плохого электричества и некачественного электропитания. От этого, на платах возникают некие паразитные заряды, из-за которых и наблюдаются такие ошибки. Для устранения этого, нужно отключить котел от сети и дать ему постоять около 30 минут. Конденсаторы за это время разрядятся и эти ненужные заряды исчезнут. После этого котел должен работать хорошо.

В целом на этом все. Если материал был полезен, не забудьте поделится им, нажав по кнопкам социальных сетей ниже этого текста.

Так же узнайте, как правильно выбрать газовый котел, чтобы не было проблем в дальнейшем:

Читайте так же:

Газовые котлы фирмы Daewoo

Корейский промышленный гигант Daewoo известен всему миру в первую очередь благодаря своим автомобилям. Однако, ассортимент продукции значительно шире и включает в свой состав множество разных позиций и направлений.

Название компании Daewoo переводится на русский язык как «Великая Вселенная». Она основана в 1967 году, а первый газовый котел вышел из сборочного цеха в 1988 г. Сегодня компания представляет собой корпорацию мирового значения, включающую в свой состав множество отделений и смежных фирм.

Ведутся активные исследования и разработки, результатом которых становится возникновение новых конструкций, узлов и деталей.

Например, система электронного розжига впервые была реализована именно на газовых котлах Daewoo.

Ассортимент отопительных котлов, выпускаемых фирмой, достаточно широк. Производятся все наиболее перспективные конструкции, способные обеспечить устойчивую и безотказную работу в течение длительного времени.

Компания ставит своей целью выпуск сравнительно недорогих, но весьма надежных агрегатов. Это достигается исключением второстепенных или маловостребованных узлов, которые увеличивают цену оборудования, не принося заметной пользы.

Кроме того, разработаны более эффективные и недорогие модели важных узлов — например, новый тип трехходового крана, более надежный и простой в изготовлении.

Особенностью котлов фирмы Daewoo является относительно малая мощность, рассчитанная на использование в небольших частных домах. Такой подход демонстрирует ориентирование на массового покупателя, и он дает положительные результаты.

Например, удалось снизить потребление топлива на 7-10 % за счет уменьшения числа секций газовой горелки.

Примерные цены ремонта электрических котлов

Стоимость типовых работ по ремонту электрического котла:

1. Вызов мастера сервисной службы за 1 км в обе стороны — 22 руб.
2. Выявление причины неисправности и диагностика — 200 руб.
3. Исправление функции запуска агрегата, замена платы — 1500 руб.
4. Сбой температурного режима нагрева — 1 200 руб.
5. Сильная вибрация, шум стук при работе — 2 500 руб.
6. Не устанавливается температурный режим, ремонт электрических котлов Protherm — 1 200 руб.
7. Сбились функции настройки агрегата — 800 руб.
8. Программатор выдает ошибку, ремонт электрических котлов Protherm — 1 200 руб.
9. Не выключается котёл — 1 200 руб.
10. Ремонт платы котла Protherm — 2100 руб.
11. Демонтаж ТЭНа — 1100 руб.
12. Установка ТЭНа — 1100 руб.
13. Монтаж и подключение циркуляционного насоса — 2200 руб.

Выводы и полезное видео по теме

Замена теплообменника котлов Daewoo серии MSC:

Определение типа неисправности, связанной с электродом розжига пламени:

Инструктаж специалиста по работе с котлами серии MSC. Подходит и для других линеек Daewoo. Точное следование этим рекомендациям предотвращает возникновение многих неисправностей:

Следует помнить, что неправильное обращение с горючим газом может привести к возникновению чрезвычайной ситуации – пожару или взрыву. Поэтому, если есть сомнения в возможности самостоятельно решить проблему, необходимо вызывать мастеров из сервисного центра или газовой службы.

Расскажите о собственном опыте в определении и устранении поломок газовых агрегатов корейского производства. Не исключено, что ваши советы пригодятся заинтересованным посетителям сайта в решении их проблем. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и публикуйте фото по теме статьи.
