Тэны для радиаторов отопления

ТОП-4: S-TANK АТ AT-1000

Занимающий в ТОП-10 4 место накопитель служит тем же задачам, что описанные выше – аккумулирование подогретой воды.

Описание

Материал, применяемый для корпуса, — углеродистая сталь;
Страна-производитель – Беларусь;
Масса – 131 кг;
Высота – 2035 мм;
Диаметр – 92 см;
Объем – 1000 л;
Давление в баке и наибольшая температура- 6 бар и 95 градусов.

Буферный теплонакопитель не имеет теплообменник. Объем его 1000 литров, что позволяет использовать устройство с котлами 6-10 кВт, предназначенных для помещений небольшой площади. Наиболее подходит для указанного объема теплоносителя маломощный твердотопливный котел.

Сверху конструкция защищена 70-миллиметровой теплоизоляцией, которая закрыта пластиковым кожухом с алюминиевой защелкой для простоты транспортировки, установки и демонтажа. Для подачи и отвода котловой воды имеется 8 отверстий с внутренней резьбой полтора дюйма.

Помимо них есть еще 4 полудюймовых отверстия, предназначены которые для термоманометров и датчиков терморегулирующих. Давление внутри рабочей зоны – 6 бар. Его достаточно для нормального функционирования накопителя.

Подключение ТЭНов электрокотла

В предыдущей статье, я рассказал о подключении блока управления электрокотла ZOTA – 12 к электросети дома, теперь, для завершения монтажа, осталось правильно подсоединить провода к ТЭН (трубчатым электронагревателям) котла, которые у этой модели расположены отдельно, в блоке нагревательных элементов — теплообменнике.

Как мы уже выяснили ранее, трубчатые электронагреватели здесь рассчитаны на напряжение 220 В, значит подключение к трехфазной сети выполняем по схеме «звезда». Другие возможные варианты подключения Тэн электрокотлов, а также информация о том, как определить какая схема подходит вам, представлены ЗДЕСЬ.

Так как мощность ТЭН достаточно высокая, очень важно, чтобы соединение питающих проводов с ними было максимально надежным. Поэтому советую строго придерживаться следующей схемы крепления проводов к выводам ТЭН, представленной в инструкции:

При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4

Нулевой провод, затягивается болтом м8, в располагающемся в перемычке между контактами ТЭН отверстии, как показано на изображении ниже:

Теперь, когда к ТЭН электрокотла подключены фазные провода и ноль, осталось заземлить корпус подключённые провода к ТЭНам теплообменника. Для этих целей у котла ZOTA слева у блока нагревателей приварен болт, к которому и подключается заземляющий проводник.

Кстати, обязательно читайте нашу статью, где показано строение ТЭНов, их основные типы и области применения.

Защитное заземление можно взять с заземляющей клеммы блока управления, либо можно использовать отдельный проводник дополнительной системы уравнивания потенциалов (ДСУП).

На этом подключение ТЭН электрокотла завершено, осталось лишь установить защитный кожух на блок теплообменника.

Еще несколько слов стоит сказать о датчиках температуры воды и воздуха, их назначении и расположении.

На лицевой панели блока управления электрокотла, есть два регулятора с маркировкой– «воздух» и «вода».

Каждый из них имеет свою градуировку, цифры, обозначенные на ней это температура в градусах Цельсия.

Таким образом, вы можете выставлять требуемую температуру теплоносителя – регулятор «ВОДА» или температуру воздуха в помещении «ВОЗДУХ».

Принцип работы здесь следующий, как только будет достигнут хоть один из установленных этими регуляторами показателей, электрокотел отключится и включится вновь, когда показатели упадут.

Так автоматизируется работа котла, вам достаточно выставить нужные величины и включить его, дальше котел будет работать автономно, поддерживая тепло в доме не требуя при этом вашего участия.

Вот теперь я думаю понятно для чего необходимы датчики температуры. Так, например, датчик температуры воды, устанавливается непосредственно в теплообменник, в котором для такого случая предусмотрено посадочное место.

Либо, как вариант, можно просто прикрепить к трубе отопления:

Теперь температура теплоносителя контролируется с помощью датчика и котел будет работать, пока она не достигнет установленного уровня.

Аналогично работает и датчик температуры воздуха, он устанавливается в помещении и замеряет общую температуру в нем. Электрокотел, будет выполнять нагрев теплоносителя до тех пор, пока температура в помещении, где стоит датчик, не достигнет нужного уровня.

Электрокотлы различных типов, моделей и производителей зачастую отличаются по внутренней компоновке, наличию тех или иных элементов, систем автоматизации и т.д., но при этом общий принцип прокладки электропроводки, выбор типа и сечения кабеля, защитной автоматики, а также подключения остается неизменным.

Надеюсь, эта инструкция по подключению электрокотла к электросети, будет полезна не только при монтаже котлов ZOTA серии «econom», но и любых других.

Обязательно пишите свои вопросы, дополнения и замечания к статье, даже если вы столкнулись с проблемой при подключении к сети электрокотла другой фирмы. Нередко именно ваши комментарии позволяют дополнить статьи, исправить неточности, сделать их полезнее.

Внутреннее устройство электронагревателей

Устройство удобно рассматривать на примере трубчатой модели. Электронагреватель представляет собой заполненную термопроводником керамическую или металлическую трубку с расположенной внутри спиралью. В месте фиксации трубки к фланцу находятся изолирующие втулки, которые делают невозможным контакт токопроводящей спирали с корпусом ТЭНа.

В большинстве моделей ТЭНов используются аналогичные комплектующие, однако их долговечность может отличаться в зависимости от качества сборки

Крепится электронагреватель преимущественно фланцевым соединением, которое позволяет герметизировать внутреннюю среду отопительного прибора от внешнего пространства. Недостатком такой конструкции является невозможность замены спирали при её внутреннем перегорании.

Плюсы и минусы использования ТЭНов для отопления дома

Основной минус такого способа обогрева, как и в случае с прочими электроприборами, это стоимость эксплуатационных расходов. Электроэнергия по-прежнему самый дорогой источник тепла (если, конечно, у вас нет возможности использовать бесплатную энергию солнца или ветра, и вы подключены к магистральной электросети). Еще один минус – невозможность ремонта в случае выхода из строя спирали. Однако есть и некоторые положительные моменты, которые в некоторых случаях могут стать приоритетными.

Экологичность отопительной системы. При использовании электронагревательных приборов нет нужды запасать и хранить какое-бы то ни было топливо, и нет вредных продуктов горения, которые попадают в окружающую среду;
Возможность автономной установки отопительной системы при отсутствии доступа к другим тепловым ресурсам (например, газу);
Малые габариты и большой выбор моделей по мощности и функционалу;
Возможность автоматизации процесса отопления: установка ТЭНов с терморегулятором;
Невысокие расходы на покупку и установку. Есть модели, стоимость на которые не превышает 1000 руб. А установку ТЭНов в радиаторы отопления можно произвести самостоятельно.

И напоследок несколько советов по самостоятельной установке трубчатых электронагревателей. Как же правильно врезать тэн в систему отопления? Прежде всего, нужно правильно выбрать модель, измерив диаметры радиаторов, куда предполагается устанавливать ТЭН и произведя расчеты мощности. Затем внимательно прочитать инструкцию к прибору, где должно быть указано требуется ли дополнительная герметизация или нет. Это один из важнейших моментов, поскольку контакт проводника с теплопроводящей жидкостью приведет к тому, что ваши радиаторы окажутся под напряжением, а это опасно для жильцов. Если производитель указывает на необходимость дополнительной герметизации, то ее обязательно нужно сделать. Кроме того, недопустимо использование приборов электрообогрева без заземления.

Расположение ТЭНов в чугунной батарее отопления

Установка ТЭНов в чугунные батареи отопления имеет ряд особенностей. Связаны они с диаметром патрубка и направлением резьбы. В целом порядок установки отопление ТЭНами в существующую систему таков: отключить систему отопления от источника тепла, слить воду, установить ТЭН, залить теплоноситель, проверить работоспособность системы. При использовании в системе радиаторов отопления ТЭНов с терморегуляторами необходимо также проверить их работоспособность после монтажа. Желательно также установить датчики воды и проверить углы наклона радиаторов. Поскольку воздушные пробки могут существенно повлиять на работу всей системы и вывести из строя ТЭН.

ТЭН и его разновидности

Конструктивно трубчатый электрический нагреватель (ТЭН) представляет собой трубку из углеродистой или нержавеющей стали с помещенной внутрь теплопроводящей спиралью из нихрома, материала с высоким сопротивлением. Трубка заполнена специальным теплоносителем периклазом, который является хорошим изолятором и притом обладает высоким показателем теплопроводности, и герметично закрыта. Периклаз, находясь под высоким давлением, фиксирует отцентрированную по оси спираль, поэтому она не смещается, когда ТЭН изгибают и в зависимости от модели придают ему необходимую форму. Снаружи выступают концы спирали, которые служат для подключения к электросети.

Тены для отопления можно разделить на группы по нескольким параметрам:

По типу нагревательной поверхности они бывают трубчатыми, оребренными, стержневыми, плоскими и ленточными: трубчатые электронагреватели используются во всех электрических отопительных приборах, в которых нагрев теплоносителя происходит в результате преобразования электрической энергии и тепловую. Изготавливаются они из углеродистой и нержавеющей стали, меди, титана длиной обычно от 20 до 600 мм из трубки диаметром от 6 до 18,5 мм любой конфигурации и мощности;
трубчатые электронагреватели оребренные используются в тепловых завесах и конвекторах для нагрева газа или воздуха, которым отапливается помещение. Ребра, изготовленные из металлической ленты, крепят к стальной нагревательной трубке специальными крепежными элементами перпендикулярно ее оси. Разветвленная наружная поверхность позволяет при меньшей температуре, массе и габаритных размерах нагревательного элемента увеличить его теплоотдачу;
ленточные нагреватели из листового алюминия или нержавеющей стали используют для нагрева плоской поверхности, например, теплого пола, но чаще всего в промышленном производстве;
плоские нагреватели производятся со спиралью в керамическом нагревателе для нагрева плоских поверхностей тоже в промышленности;
стержневые нагреватели предназначены для работы в отверстиях металлических деталей.

По типу рабочей среды могут использоваться для нагрева воды, воздуха, газа, металла, масла, различных агрессивных сред в производстве.
По сфере применения выпускаются бытовые нагревательные элементы для бойлеров, котлов отопления, радиаторов, духовых шкафов и электроплит, стиральных машин и электрических чайников и прочее.

Кроме того, ТЭНы, различающиеся по мощности от 15 до 15000 Вт на единицу поверхности, могут иметь дополнительные опции: терморегуляторы и датчики автоматического отключения в случае перегрева.

ТОП-1: S-TANK АТ PRESTIGE -500

Преимущества

Их у модели достаточно:

простое обслуживание и установка;
быстрый нагрев воды, не зависящий от условий;
защита от перегрева, благодаря чему эксплуатация разрешена даже в коммерческих зданиях;
уникальные параметры и многофункциональность, выбор которых определяется размером обогреваемого помещения;
непрерывное накопление тепла благодаря встроенным теплообменникам;
совместимость с источниками теплоснабжения любого вида.

Повысить эффективность позволяет дополнительная теплоизоляция. Утеплителем может служить пенополиуретан или минеральная вата, замедляющие остывание теплоносителя.

Характеристики

Производитель –Беларусь;
Масса – 105 кг;
Размер в диаметре – 78 см;
Высота – 157 см;
Объем бака – 500 л.

Применение

В каких случаях становится целесообразной эксплуатация отопительной системы на основе электрических тэнов? Данные элементы можно использовать для организации автономных, локальных обогревателей, дополнительного подогрева теплоносителя либо в структуре централизованной системы отопления.

Особенно актуальным такое решение выглядит в случае необходимости создания «аварийной» системы обогрева жилья. При крайне нестабильной работе отопления тены поддерживают комфортный уровень тепла и уберегают радиаторы от промерзания.

Применение наряду с тенами функциональных термостатов позволяет точно отрегулировать температуру теплоносителя. Наличие специальных датчиков температуры уберегает устройство от перегрева.

Помимо основных способов применения тенов, существует ряд дополнительных функций:

Режим «Турбо» — при соответствующем управлении терморегулятором нагревательный элемент некоторое время выдает максимальную мощность. Это дает возможность быстро и качественно обогреть помещение до достижения необходимой температуры.
Функция «Антипромерзание» — поддерживает минимальную температуру, не позволяя теплоносителю замерзнуть в радиаторе отопления.

Давайте рассмотрим более конкретно, что представляет собой электрический тен для батареи отопления. По-сути данный обогревательный элемент является не более чем металлической трубкой, в которую вмонтирована медная спираль. При помощи специального наполнителя спираль изолируется от трубки.

Такая простая конструкция встроена в защитный корпус, который обеспечивает безопасность и надежность эксплуатации нагревательного элемента.

Что представляют собой ТЭНы и их особенности

ТЭНом называется трубчатый электрический нагреватель, который может быть установлен в любой емкости, заполненной жидкостью. Многим наверняка хорошо известен ТЭН для масляного радиатора, который эффективно разогревает данный прибор отопления. По сути, таким устройством является и электрический кипятильник для воды.

Электротэны для радиаторов представляют собой специальные устройства, которые могут быть установлены в любую батарею отопления в качестве основного или дополнительного источника тепла.Как правило, они монтируются с терморегуляторами, позволяющими автоматизировать процесс обогрева.

Схема использования электрического обогревателя в качестве дополнительного нагревателя

Совет! ТЭНы могут служить аварийным источником обогрева на случай отключения центрального отопления. В таких ситуациях можно перекрыть краны и подключить обогреватель к электричеству.

Процесс монтажа этих устройств очень простой – нужно лишь выкрутить заглушку, и вкрутить на ее место обогреватель. После этого радиатор можно заполнить как водой, так и маслом низкой вязкости. Последнее лучше использовать для тех случаев, когда отопление включается время от времени, к примеру, в гараже, чтобы теплоноситель не замерз.

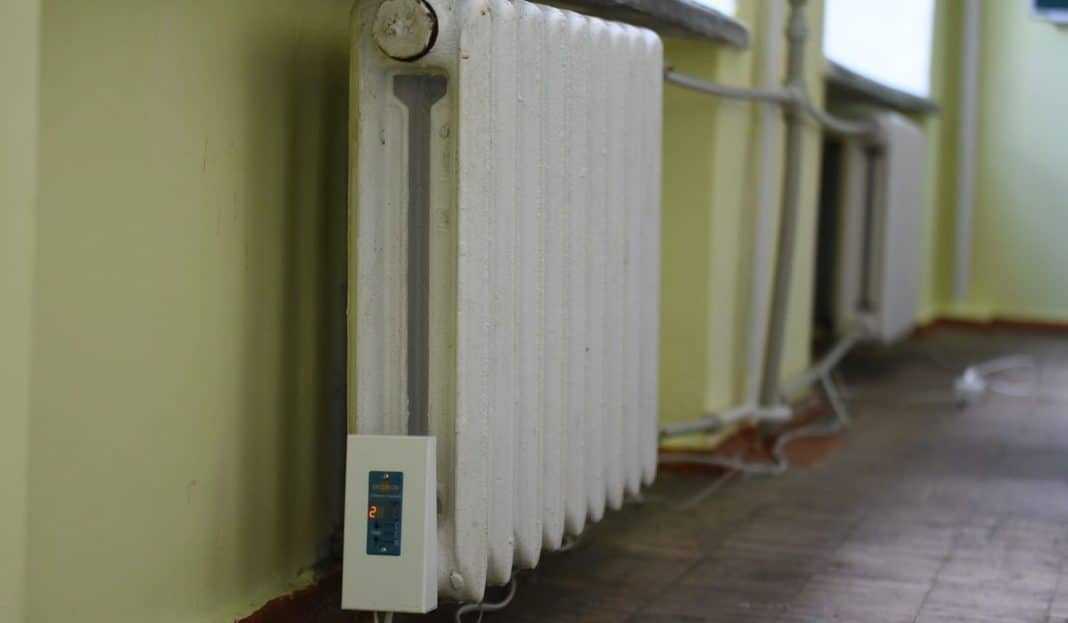

ТЭН вкручивается в радиатор вместо заглушки

Достоинства

Среди достоинств рассматриваемого устройства можно выделить:

Низкую стоимость. правда, к цене самого ТЭНа обычно добавляется еще и цена терморегулятора, который поставляется отдельно.
Простоту установки – выполнить монтаж обогревателя своими руками может каждый домашний мастер, затратив на это лишь несколько минут свободного времени.
При наличии качественного терморегулятора можно полностью автоматизировать процесс обогрева.
Электронагреватели являются достаточно надежными, долговечными и абсолютно безопасными. Но для этого должна соблюдаться инструкция по подключению и правила техники безопасности.

На фото — изолированный в безопасном корпусе ТЭН

Недостатки

Наряду с достоинствами обогреватели для радиаторов имеют и некоторые недостатки:

Высокие затраты на электроэнергию, особенно если нагреватели используются в качестве основного нагревателя.
Низкая эффективность теплоотдачи. Дело в том, что батарея разогревается неравномерно, так как предназначена для постоянной циркуляции теплоносителя с высокой скоростью.
ТЭН для радиатора с терморегулятором и прочей электроникой стоит дороже масляного обогревателя.

Таким образом, прежде чем установить данное устройство, следует прикинуть все его достоинства и недостатки. Дело в том, что во многих случаях целесообразней использовать другие источники электрического обогрева.

Обратите внимание! Эффективность нагрева во многом зависит от типа самих батарей отопления. К примеру, чугунные радиаторы с ТЭНом менее эффективные чем, к примеру, биметаллические или алюминиевые

Основные функции и устройство ТЭНа

Основные функции ТЭНа, вмонтированного в батарею: нагревание теплоносителя и, в случае оборудования ТЭНа терморегулятором, регулировка температуры.

Сам ТЭН для радиаторов устроен настолько просто, что понять его конструкцию может даже школьник. В трубку из металла вставляется изолированная токопроводящая нить. Чаще всего это нихромовая спираль. Металлическую трубку в процессе гальванизации покрывают хромом или никелем, что даёт металлу особую защиту от агрессивного воздействия воды и гарантирует отсутствие контакта человека с электричеством. Кроме этого корпус нагревательного элемента оснащён датчиками контроля, не позволяющими устройству перегреваться.

Что касается функции нагрева теплоносителя, здесь, кроме одного, нет других вариантов: прибор включается в сеть и вода (или другой теплоноситель) нагревается. Принцип, одинаковый для всех электронагревательных устройств.

Функции термостата осуществляются ТЭНом, оборудованным терморегулятором. Это позволяет настроить ТЭН для радиаторов на определённую температуру. Кроме этого, существуют режимы регуляции, просто необходимые в определённых условиях:

«Антизамерзание» — поддерживает постоянную температуру теплоносителя +10о С, которая не позволяет замёрзнуть системе отопления.
«Турбо» — необходим для моментального разогрева теплоносителя в автономной системе отопления на предельной мощности. После достижения необходимой температуры, режим автоматически отключается, и устройство работает в соответствии с заданными терморегулятором параметрами.

Что касается самого теплоносителя, есть мнение, что наиболее подходящим для батарей, оборудованных ТЭНом, является трансформаторное масло. Оно за короткое время нагревается и долго отдаёт тепло.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов

Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Безопасность

Считается, что радиаторный ТЭН со встроенным термостатом является абсолютно безопасным нагревательным прибором: отключение при достижении теплоносителем заданной температуры позволит избежать опасного перегрева или закипания воды.

Однако не все потенциальные покупатели прибора знают, что безопасность и эффективность работы обеспечивается не только конструкцией прибора, но и правильной установкой.

В системе центрального отопления при включении ТЭНа должны быть перекрыты отсекающие радиатор вентиля. При этом перед ними на подводке должна быть смонтирована перемычка, которая позволит теплоносителю циркулировать через стояк при его запуске. В отсутствие вентилей ваш ТЭН будет греть батареи по всему стояку; в отсутствие перемычки после неудачной попытки запуска отопления к вам придет печальный слесарь и произнесет много обидных слов.
Нагрев теплоносителя в замкнутом объеме превратит ваш радиатор в полноценную миниатюрную котельную и… резко повысит давление в нем. Тепловое расширение, знаете ли. Отсюда — необходимость в установке на подводке после отсекающего вентиля либо небольшого расширительного бака (его объем берется равным 10% объема радиатора), либо предохранительного клапана.

Небольшой расширительный бачок сможет вместить излишек расширившегося теплоносителя.

Заметьте: второй сценарий нежелателен, поскольку при нагреве клапан будет периодически выбрасывать струйки горячей воды.

Сечение шнура питания должно быть не менее 1 квадратного миллиметра на 8 ампер тока. При мощности ТЭНа в 2500 ватт и напряжении питания 220 вольт ток составит 2500/220=11,36А; минимальное сечения жилы провода, стало быть, равно 11,36/8=1,42 (с округлением до реального значения — 1,5 мм2).
Максимальная нагрузка на одну розетку не должна превышать 3500 ватт .
Заземление крайне желательно .

Контакты заземления в розетке должны быть соединены с корпусом электрощитка.

Мощность ТЭНа без терморегулятора не должна превышать номинальную тепловую мощность радиатора. Для одной алюминиевой секции она берется равной 200 ваттам, для чугунной — 160 ваттам. ТЭН для радиаторов отопления с терморегулятором может устанавливаться без ограничений по мощности.

Устройство и принцип работы конструкции

Электро-тэн, который устанавливается на батарею, имеет конкретное устройство, о котором должен знать каждый человек, желающий установить оборудование для своих радиаторов.

По внешнему виду изделие представлено обычной трубкой из металла, в которой имеется специальная небольшая спираль, выполненная из меди. С применением особого наполнителя данная спираль никаким образом не соприкасается со стенками трубки. Весь этот элемент встраивается в специальный защитный корпус, обеспечивающий надежность применения электро-изделий.

Принцип работы элемента для отопления заключается в следующем:

холодный и горячий теплоносители обладают разным весом, создается однонаправленный ток;
жидкость в разогретом состоянии направляется наверх, а охлажденный теплоноситель опускается вниз.

Считается, что для радиаторов отопления. на которые устанавливается электро-тэн, отличным выбором в качестве теплоносителя считается трансформаторное масло. Оно очень быстро разогревается, а также отличается длительностью остывания.

Особенности установки системы

Перед непосредственными работами важно определиться. какой мощностью долженобладать тэн

чтобы он смог идеально справиться с обогревом конкретного помещения. От этого зависит комфортность применения оборудования. Поскольку если оно не будет справляться с поставленной задачей, то в помещении не будет оптимальной температуры. Поэтому производительность электроприбора должна быть выбрана грамотно.

Лучше всего выбирать изделие с терморегулятором. хотя оно и будет обладать более высокой стоимостью по сравнению с конструкцией без этого элемента. Однако после выполненной работы можно будет устанавливать определенные параметры, что существенно улучшит процесс использования помещения.

Сама установка должна осуществляться в соответствии с многочисленными требованиями и правилами безопасности. Если будут какие-либо ошибки или нарушения, то это может привести к опасности в использовании самого жилья или некачественной работе оборудования, которое не сможет справляться с обогревом помещения.

Поэтому желательно дополнительно монтировать особую защитную коробу, которая должна быть подобрана в соответствии с мощностью самого тэна.

Проведение расчетов

На первом этапе работы нужно произвести определенные расчеты. которые определяют, какое количество тэнов нужно произвести, и какой мощностью они должны обладать

Важно учитывать, на какие именно батареи будет осуществляться монтаж, поскольку одни изделия предназначаются для алюминиевого радиатора. а другие — для чугунной батареи

Мощность тэнов зависит от того, какими особенностями обладает само помещение, которое нуждается в установке электро-отопления. Дело в том, что может иметься качественная теплоизоляция различных поверхностей, или же она может отсутствовать. Дополнительно учитывается наличие современных и теплых стеклопакетов и материал, из которого выполнены стены строения

Важно знать толщину стен и свойства фундамента, поскольку он может быть хорошо утепленным, поэтому теплопотери через пол будут небольшими

В соответствии с правильно проведенными расчетами можно определить, какие тэны должны быть приобретены и в каком количестве. Здесь же решается, где они будут установлены, какими дополнительными элементами будут оснащены, и каковы будут особенности их монтажа в зависимости от вида.

Самостоятельное создание электрической отопительной системы

Как правило, любой тэн монтируется по одному и тому же принципу, независимо от его мощности, внешнего вида и особенностей. Лучше всего сразу оснащать его терморегулятором, обеспечивающим эффективное и комфортное использование данного изделия.

Весь процесс установки можно разбить на следующие этапы:

изначально производится обесточивание прибора, в котором будет выполняться установка тэна;
в батареях останавливается подача теплоносителя, далее из радиатора необходимо полностью слить жидкость;
в том месте, где имеется нижняя пробка, начинается установка самого тэна, причем он должен полностью зайти в трубу, которая предназначена для подачи теплоносителя;
далее можно заново подать жидкость в систему, при этом важно убедиться в том, что полученная конструкция является герметичной;
тэн оснащается терморегулятором и другими элементами при необходимости, после чего его можно подключить к электрической сети.

Использование ТЕНов

В последнее время все большее количество людей задумывается о возможности автономного отопления своего дома. С каждым годом стоимость традиционного отопления повышается, поэтому довольно часто с помощью автономной системы имеется шанс сэкономить. Также иногда просто отсутствует возможность подключения к центральной отопительной системе – особенно это касается дачных поселков. Единственный вариант обогревать дом в этом случае – установить отопительный котел. Наибольшей популярностью продолжают пользоваться твердотопливные и газовые котлы, но их использование тоже не всегда возможно – доступ к магистральному газопроводу есть не всегда.

Наилучшим выходом из таких ситуаций является установка электрического отопительного оборудования, поскольку электросети есть практически везде. Основной элемент любого такого отопительного устройства – ТЕН. От его типа в немалой степени зависит эффективность обогревательной системы. Обычно в бытовом отопительном оборудовании используются трубчатые ТЕНы, а также элементы с терморегулятором. Последние дают возможность регулировать работу системы отопления.

Электрические отопительные системы очень удобны в эксплуатации: они не выделяют вредных веществ, так как не образуют продукты сгорания, не требуют установки в отдельном помещении, безопасны в использовании, легко монтируются и регулируются. Но все же при установке электрического отопительного оборудования сначала следует проверить, выдержит ли электросеть высокую нагрузку. Также нужно заранее приготовиться к тому, что за электричество придется платить немалые деньги.

Применение ТЭНов

Монтаж ТЭНов настолько прост, что выполнить все требуемые работы может любой домашний мастер. В комплекте с ТЭНом, как правило, поставляется все необходимое для монтажа, защиты, подключения и автоматизации. Благодаря этому достаточно ввернуть в гнездо радиатора ТЭН, оснащенный термостатом, и подключить его к электросети. Система должна быть заполнена теплоносителем. После таких несложных работ ТЭН можно использовать по его прямому назначению. При установке необходимо следить за тем, чтобы монтируемый нагреватель находился в строго горизонтальном положении.

На рынке представлены модели разной мощности. Они подходят не только для бытового, но и для промышленного использования. Основой конструкции является нержавеющая стальная труба с размещенной внутри спиралью из нихромовой проволоки. С помощью латунной гайки с правой или левой резьбой ТЭН вкручивается в трубопровод. Такие агрегаты могут использоваться с любыми радиаторами, имеющими монтажную резьбу 1 дюйм.

ТЭН для радиаторов — разборная конструкция, поэтому корпус при необходимости можно отсоединить даже во время эксплуатации. Один из важнейших вопросов, встающих при применении электроотопления — это безопасность. Среди всех электроприборов ТЭН отличается наибольшей безопасностью. Для защиты от перегрева применяется двойной контроль за счет основного и дополнительного датчиков температуры. Основной датчик находится внутри корпуса, а дополнительный — в специальной трубке.

Различия в зависимости от модели и типа радиатора

ТЭН для батареи может работать в двух режимах. При применении в качестве основного источника отопления ТЭН включается на полную мощность. Благодаря этому он быстро прогревает помещение до комфортной температуры и поддерживает ее на заданном уровне. В домах с нерегулярным проживанием можно использовать ТЭНы в качестве защиты автономной системы отопления от промерзания. В этом случае прибор будет работать с минимальной мощностью, поддерживая температуру теплоносителя в трубах на уровне, не позволяющем ему замерзать.

Мощность ТЭНа — один из основных параметров при выборе модели. Маломощные изделия не смогут справиться с поставленными перед ними задачами. Ведь с помощью маленького кипятильника нельзя нагреть воду в ванной — потребуется более мощный. Точно так же и при установке маломощного ТЭНа — вода в системе будет остывать быстрее, чем нагреется до заданной температуры.

Важно! Прежде чем покупать ту или иную модель, необходимо сделать расчеты, позволяющие использовать нагревательный прибор с максимальной эффективностью. При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев. Для выполнения максимально правильных расчетов пользуются специальными формулами

Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев. Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов.

Помимо мощности, необходимо учитывать и другие технические параметры агрегата. Основными из них являются:

Форма и диаметр трубки ТЭНа.
Длина нагревательной трубки.
Общая длина устройства.
Размеры изолятора.
Тип крепления.
Тип подключения к радиатору.
