Ремонт газовой плиты своими руками: распространенные неисправности и способы их устранения

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО2 будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

  • Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
  • Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
  • Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
  • Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Другие неисправности газовой горелки

Поломка пьезоэлемента является довольно распространенной проблемой, но далеко не основной. В результате частого пользования устройством могут наблюдаться другие перебои в его работе, при этом функция пьезоподжига будет полностью исправной.

Чтобы разобраться в причине неисправности газовой горелки, понадобится полностью разобрать ее, и осмотреть каждую часть конструкции.

Во избежание загрязнения сопла горелки опытные мастера рекомендуют заправлять баллончик только чистым газом, который используется для заправки зажигалок

Зачастую горелка не поджигается по причине загрязнения сопла, что происходит в результате заправки баллона некачественным газом. То есть, газ попросту не поступает в горелку, из-за чего не происходит ее поджигание. В данном случае можно произвести прочистку сопла несколькими способами, о которых вы узнаете далее в статье.

Еще одна причина прекращения работы газовой горелки – выпадение кольца внутри сопла, в результате чего искра будет лететь не на кольцо, а в разные стороны, а значит, зажигание не произойдет. Если в процессе эксплуатации кольцо потерялось, то единственным верным решением будет изготовление его замены, к примеру, из простой медной проволоки.

Загрязнение сопла – как устранить?

Сопло газовой горелки может забиться из-за наличия примесей грязи в обычном газе, который мы используем для заправки баллончика.

Для прочистки сопла – небольшого отверстия на горелке, довольно сложно подобрать подходящую проволоку или иголку, а значит, механически прочистить сопло не получится.

Понять, что сопло забилось, можно только если снять деталь с отверстием и посмотреть на свет. Отсутствие просвечиваемого “пятнышка” говорит о загрязнении сопла

Если вам удастся подобрать настолько тонкую проволоку, чтобы можно было прочистить такое маленькое отверстие, то вы сможете быстро устранить загрязнение.

Профессиональные мастера рекомендуют проводить прочистку сопла горелки следующими способами:

  1. Выдуть мусор обратно. Снимаем сопло и крепко прижимаем его стороной с отверстием к клапану баллона с газом. Если загрязнение несерьезное, то есть вероятность, что под давлением газа грязь можно будет выдуть обратно.
  2. Устранить засор путем нагрева сопла. Прикрепляем прочную проволоку к снятому соплу, и при помощи второй газовой горелки нагреваем его докрасна, после чего опускаем элемент в воду. Способ довольно радикальный, поскольку нагревание детали может привести к ее разрушению.

В данном случае целесообразнее будет прибегнуть к механической прочистке сопла. Идеальный вариант – подобрать проволоку подходящего диаметра, желательно с заостренным концом. Это наиболее простой и безопасный способ устранить загрязнение без повреждения конструкции.

Как заменить кольцо сопла?

В результате длительной эксплуатации горелки, кольцо под высокой температурой нагревается, и спустя какое-то время попросту выпадает.

Чтобы не искать подходящее кольцо, и тем более не тратить деньги на покупку новой горелки, можно изготовить самодельную замену такому кольцу.

При наличии оригинального кольца, ранее слетевшего с сопла, необходимо прибегнуть к его прокерниванию, чтобы в дальнейшем избежать повторения ситуации

Возьмем проволоку сечением 2,5 мм, и выгибаем кольцо необходимого диаметра, предварительно отделив необходимый отрезок материала. Что касается материала, в данном случае рекомендуется использовать медную проволоку, хотя родной материал кольца – латунь.

Изготовление латунного кольца обойдется вам дороже, чем покупка новой горелки, поэтому оптимальный вариант – самодельное медное кольцо.

Отличить данную поломку от засорения сопла можно только одним способом – попытаться поджечь горелку при помощи спичек. Если горелка поджигается, значит – дело не в загрязнении сопла, при котором газ вообще не поступает в горелку, и соответственно, зажечь ее невозможно.

Правила безопасной эксплуатации оборудования

Газовое баллонное оборудование при неправильной эксплуатации может стать источником сильного взрыва или пожара.

Выполняя сварочные работы, обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, специальную обувь.

Перед началом работ нужно хорошенько осмотреть оборудование на наличие повреждений. Если оборудование испачкалось, обязательно удалить грязь

Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 °С.

Категорически запрещено:

  1. Работать вблизи открытого огня.
  2. Держать баллон при работе в наклонном состоянии.
  3. Размещать сосуды под солнцем.
  4. Проводить работы без редуктора.
  5. Разогревать редуктор над открытым огнем.

Кроме того, ощутив запах газа необходимо немедленно прекратить работу и перекрыть вентиль на баллоне. Рекомендуем также ознакомиться с основными причинами взрыва баллонов с газом.

Работая без средств индивидуальной защиты можно получить ожог, причем не только от открытого огня, но и от случайного прикосновения к раскаленным деталям.

Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самоделок, рассмотренными в наших статьях, – горелка из паяльной лампы и горелка для банной печи.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

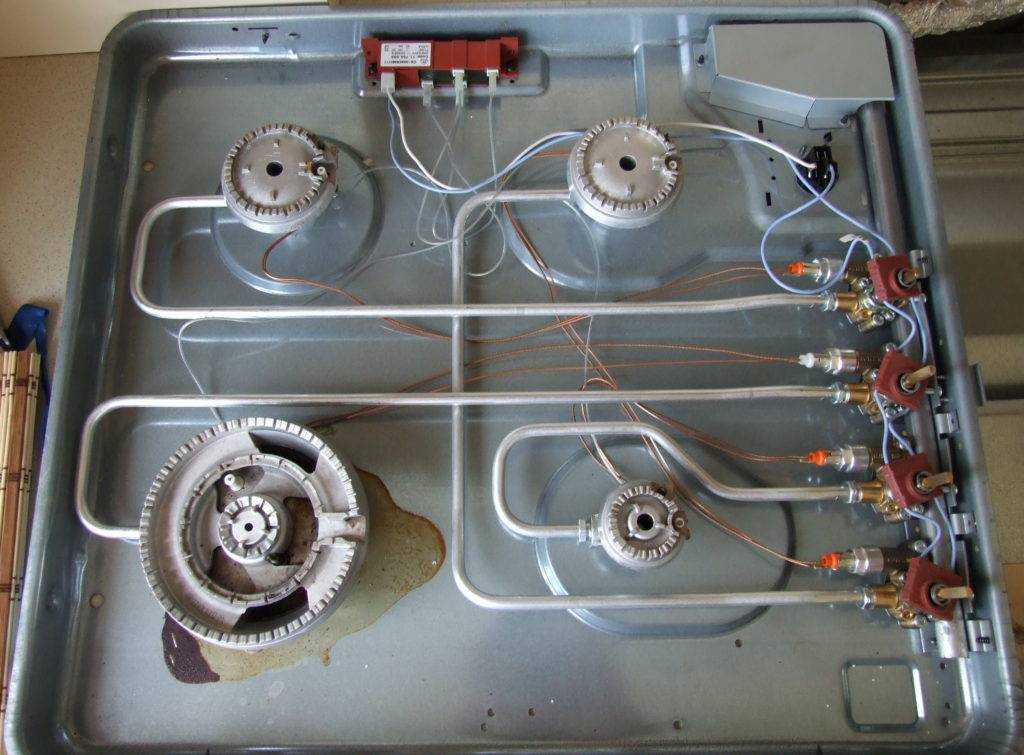

Как самому починить электроподжиг

Для того чтобы провести ремонт электроподжига газовой плиты, для начала нужно найти причину проблемы. Если вы неуверены в своих знаниях – приступать к починке самостоятельно не стоит, лучше доверить это дело специалисту. Ну а если вы решили отремонтировать газовую плиту своими руками – ниже представлены способы в виде инструкции этого процесса:

  1. Изначально необходимо зажечь неисправную конфорку вручную или с использованием спичек. Если горение газа исправно – пламя будет голубым, равномерным. Неисправный элемент горит жёлтым или вялым пламенем. Если горение газа происходит только на одной стороне конфорки – значит, рассекатель неровный или деформированный. Неполадка происходит из-за сбоя соотношений горючей смеси, из-за чего конфорка не загорается от искры. исправить проблему с электророзжигом можно, прочистив форсунки и переустановив рассекатель.
  2. Все электроды, зажигаемые от искры, питаются через блок розжига, при этом для того, чтобы включить блок, нужно воспользоваться разными кнопками. Попробуйте воспользоваться следующей схемой для поджига: зажгите нажатием кнопки одну конфорку, попутно зажимая вторую. Этот способ актуален, если первая деталь не зажглась вручную, когда газовый кран был открыт, но искра не образовалась. Если данная конфорка не дала искры и в этот раз (одна из двух зажатых), можно сделать вывод, что поломался включатель электроподжига.
  3. Если при попытке зажечь варочную поверхность розжиг начал беспрерывно трещать, это может быть из-за смыкания контактов одного из включателей. Это может произойти из-за попадания влаги или жира в середину конструкции, а также из-за окисления или перегиба контактов. Для того чтобы решить такую неполадку газовой плиты, нужно почистить и высушить все элементы. Проведение профилактических работ повлияет на возвращение техники в исправное состояние.

Дверца духового шкафа

Чаще всего к дверце духовки претензия одна: плохо закрывается. Хорошо отрегулированная дверца должна захлопываться так, чтобы держался лист бумаги.

В противном случае – щель слишком большая, а значит потери тепла будут выше, блюда готовиться будут неравномерно, а верхняя панель и пластиковая ручка пожелтеет. Проблемы можно предупредить, вовремя занявшись ремонтом дверцы духовки газовой плиты Гефест и её регулировкой.

Производитель использует 2 вида петель для крепления дверцы духовки – на защелке, разборные, или цельные, прикрученные винтами.

Первые легко снимаются: достаточно поднять обе защелки, прикрыть дверь и потянуть вверх и немного на себя. Затем дверцу можно удобно помыть, либо сразу вернуть на место, уже в правильное положение. Вставив дверь в пазы, подтяните её немного вверх, а затем полностью откройте и опустите защелки.

Для регулировки двери на цельных петлях, винты их крепления к дверце необходимо ослабить, но не откручивать полностью. Затем расшатайте дверь, чтобы петли стали на место, и затяните винты.

Устройство большинства узлов этих бюджетных плит понятно интуитивно, а несложный ремонт именно вашей модели описан в инструкции

Кроме того, со временем может потребоваться замена резинового уплотнителя – от температуры он пересыхает и трескается. Закреплен он на крючках, держится под натяжением, так что единственная проблема, которая может возникнуть – поиск подходящего нового уплотнителя в магазинах.

Кроме ремонта дверцы, может потребоваться снять стёкла, чтобы помыть их изнутри или заменить разбитое. Наружное стекло внизу вставлено в металлическую направляющую, а сверху прижато ручкой дверцы. Чтобы его снять, достаточно открутить 2 или 3 шурупа, удерживающих ручку на дверце духовки – только придерживайте стекло, чтобы не разбилось. Не забудьте вымыть и просушить и саму ручку, иначе потёки с неё испачкают стекло ещё в процессе сборки.

Внутреннее стекло крепиться по-разному, в зависимости от размера. Маленькие сверху и снизу зажимаются болтами с большими шайбами. Чтобы снять внутреннее стекло, которое занимает почти всю дверцу, нужно открутить крепёж на нижнем торце дверцы.

Проблемы с ручками включения конфорок

Ручки подачи газа на конфорку – одна из самых необходимых деталей, без них невозможно использование плиты. За наружным флажком с юбкой, который вы поворачиваете, скрывается газовый кран, в который может быть встроен датчик газ-контроля.

Электроподжиг, встроенный в ручку, у плит Гефест встречается редко – обычно он вынесен отдельной кнопкой.

Со временем ручки могут перестать поворачиваться, начать заедать или прокручиваться. Что с этим делать, расскажем далее.

Ручка плохо нажимается и поворачивается

Такая проблема – не редкость, если её запустить, ручка может совсем перестать поворачиваться. Причиной обычно становится жир, накопившийся между флажком, юбкой и передней панелью плиты.

Горячий, он брызгает при готовке и легко затекает во все щели, а затем остывает, загустевает и превращается в своеобразный клей.

Аккуратно подденьте юбку и ручку ножом, отверткой или другим плоским предметом. Не прилагайте большого усилия – можно повредить эмаль или пластик

Чтобы избавиться от проблемы, флажок с юбкой нужно снять со штока и хорошенько вымыть. Ручку нужно потянуть на себя – она просто плотно насажена на шток, без защелок или других фиксаторов. Для удобства можно ухватить её плоскогубцами, желательно – через нескользящую тряпку, из тех, что продаются для уборки.

Юбка обычно слетает сама после снятия ручки, но если она не поворачивается с флажком, то может быть закреплена защелкой. В любом случае её можно подковырнуть ножом. Запомните её положение, чтобы при сборке сомкнулись защелки к панели или к флажку.

Во многих моделях в ручке есть укрепляющая металлическая пластинка, не потеряйте её. Вымыв все детали, а также переднюю панель под ручкой, соберите всё на место. Не забудьте вставить пружину, если она у вас была.

Флажок прокручивается или соскакивает

Такая проблема у плит Гефест встречается редко, но всё же бывает. Причиной обычно становится то, что из флажка выпала и потерялась металлическая пластинка, которая цепляется за выемку на штоке.

Можно вырезать такую пластинку из металлической крышки для консервации и вставить в специальный паз, либо купить новый флажок. Если же на вашей модели ручка полностью пластиковая и её внутренняя часть слизана, поможет только покупка новой.

Ручка поворачивается туго

Бывает, что даже после того, как флажок с юбкой идеально вымыты, ручка всё равно поворачивается туго. Причина в том, что выработалась смазка на газовых краниках.

Лучше для проведения профилактики пригласить специалиста, ведь ошибки при таком ремонте грозят утечкой либо засорением трубок подачи газа

Если вы решили смазать газовые краники самостоятельно, купите для этого специальную графитовую смазку. Перекройте подачу газа к плите. Затем снимите ручки и переднюю панель – как это сделать, мы описывали выше.

В плитах Гефест шток закреплён в кране фланцевым соединением, чтобы его снять достаточно открутить 2 болта по бокам. Шток сразу отмойте от жира и пыли.

Затем вынимается пружина и пробка крана – последняя и нуждается в смазке. Это цилиндрическая деталь со сквозным отверстием и спилом на боку, через которые к конфорке подаётся газ. Смазать пробку нужно совсем немного, слой должен быть невидимым, но ощутим на ощупь. Удобнее набрать немного смазки на палец и натереть пробку.

После сборки крана не спешите устанавливать на место переднюю панель. Сначала наденьте флажок на шток без неё, откройте газ и нанесите на кран мыльный раствор. Если нигде не появились пузыри, вытрите всё насухо и соберите плиту.

Как починить таймер плиты Гефест?

Самому можно снять и починить только механический таймер, с электронным лучше обратиться к специалисту. Механизм будильника выглядит как большая металлическая таблетка.

Чтобы достать его, снимите ручку, поднимите стол плиты и открутите крепежи. Затем вскройте корпус таймера, продуйте и смахните кисточкой пыль, смажьте маятник и шестерёнки.

Чтобы не налить слишком много, используйте машинное масло в специальной маслёнке с тонким носиком или обыкновенный шприц

Попробуйте повернуть ручку, заводя таймер. Начал тикать? Значит можно собирать и устанавливать на место. Нет? Попробуйте отнести в мастерскую по ремонту часов, либо купите новый.

Назначение

Давайте сначала определимся какие способы обогрева печей бывают:

  • дровяные;
  • уголь древесный:
  • масляные;
  • газовые;
  • электрические.

При использовании печи в ресторанах, кафе и т.п. возникает вопрос о способе разогрева данной печи. И если использовать дрова удобно и экологично на открытых площадках и предположительно летом, то тандыры с газовыми горелками позволят использовать их внутри помещений и гармонично вписать в условия современной кухни.

Возможно использование тепло-электро-нагревателей, но стоимость за электричество не идет ни в какое сравнение с оплатой за газ. Поэтому если Вы предполагает работать в помещении, то выбор газового способа отопления — это идеальный вариант.

Газовая устройство используется для первичного разогрева тандыра и накопления тепа в стенках. Оно позволяет более плавно регулировать прогрев, что позволит избежать трещин и прогорании стенок. В дальнейшем горелки используются для поддержание необходимой температуры в тандыре, но не в период приготовления пищи.

Так выглядят горелки на фото:


Фото 1


Фото 2
