Мобильный газгольдер: передвижная емкость на прицепе для хранения газа

Конструкция

В комплектацию газгольдера входят разборные соединения и гофрированные патрубки из высоколегированной стали, они обеспечивают быстрое подсоединение к трубопроводам отапливаемого объекта.

Благодаря четырем аутригерам, модуль на колесах является неподвижным и устойчивым.

Передвижной газгольдер на прицепе

Выпускаемый передвижной газгольдер имеет несколько разновидностей:

Без принудительного подогрева бака при низком температурном режиме. Данная модель больше пригодна для местности, где зима не очень холодная и морозная.
Обогрев емкости с топливом достигается путем подсоединения к отопительному контуру газифицируемого объекта.
Благодаря стыковочным узлам патрубки разъединяются быстро, без потери теплоносителя, это особенно актуально, когда устройство транспортируется на заправку.
За поддержание плюсовой температуры в резервуаре отвечает автономная котельная установка, которая абсолютно независима от электроэнергии. Мини-котел снабжен автоматикой и защитой от перегрева. Если давление в баке переходит рубеж в 500 кПа, автоматически срабатывает предохранительный клапан.

Читать далее: Солнечные батареи для отопления дома

Также в комплектации бака предусмотрены контрольно-измерительные, предохранительные приборы, а также запорная и регулирующая арматура. За счет автоматического клапана стравливания, в рабочей среде не образуется избыточное давление, негативным последствием которого может стать деформация емкости и её разгерметизация.

Заправляется мобильный газгольдер при помощи стандартизированного разъема, который используется в газовых установках на автомобилях.

Заправка передвижного модуля производится как на АЗГС, так и автомобильными газовыми цистернами, снабженными нагнетающей аппаратурой.

Где используют передвижное хранилище газа

Мобильные газгольдеры используют для самых различных целей:

на строительных площадках;
для садовых домиков;
на дачах;
для вагончиков и бытовок;
как средство аварийного газоснабжения и т.п.

Например, на участке площадью пять-шесть соток технические условия не позволяют установить стационарную модель, остается либо возить баллоны, либо использовать мобильный вариант, который значительно удобнее. Его и заправлять нужно реже, и использовать проще.

Если для установки стационарного подземного газгольдера нужно провести обширные земляные работы, то на монтаж новой мобильной модели понадобится максимум час

От передвижного газгольдера можно запитать котельную, их используют для выполнения газовой сварки, для проведения кровельных работ, таких как просушка поверхностей, монтаж наплавляемых материалов: рубероида, его битумно-полимерных аналогов и т.п.

В сочетании с хорошим газовым конвектором, рассчитанным на экономичный расход топлива, мобильный газгольдер станет отличным выбором для отопления гаражей, подсобных помещений, бытовок и других подобных объектов.

Варианты монтажа резервуаров

Вариации монтажа газгольдеров ограничиваются двумя способами:

Установка на поверхности.
Установка под землёй.

Для первого варианта монтажа характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в малом объёме. Также выбирается участок территории, по возможности максимально защищённый от воздействия внешних природных факторов (сильного ветра, оползней, подвижек почвы и т.п.).

К ёмкости резервуара каких-то конкретных требований не предъявляется. Объём газгольдера полностью определяется потребительскими нуждами и пожеланиями владельцев загородного дома.

Котлован с погруженным в него газгольдером бытового назначения. Крепление резервуара выполнено ленточными стяжками. Корпус резервуара обработан защитным покрытием. Под крышкой горловины смонтирована автоматика

Газгольдеры подземной установки монтируют ниже уровня поверхности грунта. Заглубление резервуаров выполняется до глубины, когда верхний уровень сосуда окажется в точке заглубления не менее 0,6 м от уровня поверхности земли.

На одном уровне с поверхностью грунта или чуть выше остаётся лишь заправочная горловина бака. При таких условиях заглубления исключается возможное промерзание резервуара в зимний период времени, плюс бак газгольдера надёжно защищается от возможных механических воздействий.

Независимо от разновидности монтажа, расположение газгольдеров на бытовом участке допускается не ближе 10 метров от жилых построек и различных технических коммуникаций.

Проект установки бака под сжиженный газ должен предусматривать лёгкие удобные подходы/подъезды для выполнения заправки газом, технического обслуживания. Наличие каких-либо инженерных коммуникаций в непосредственной близости от сооружения не допускается.

Основной расчётный параметр для установки в частном хозяйстве – это объём газгольдера. Согласно нормативам, расчёт ведётся с упором на метр квадратный полезной площади жилища. Среднестатистическая цифра расхода газа для районов с умеренным климатом не превышает 35 м3 на 1 м2. Отсюда можно посчитать примерный объём резервуара.

Стандартные параметры, которые должны применяться для установки газгольдеров бытового назначения. Возможен некоторый отход от нормативов в сторону увеличения, но незначительный. Параметры напрямую зависят от размеров резервуаров

Более точную цифру объёма получают, если вести расчёт по значению потребления газа отопительным котлом. Здесь просто берётся показатель номинальной мощности отопительного оборудования из паспортных сведений и умножается на требуемый расход газа. Затем подсчитывают годовую потребность топлива.

Выполняя расчёты, следует принимать к сведению тот факт, что газгольдеры заполняются жидким газом не более чем на 85% объёма резервуара.

Газгольдер для частного дома плюсы и минусы

Преимущества владения газгольдером в личном хозяйстве очевидны, нам лишь остается констатировать факты:

Плюсы

автономия – потребление газовых ресурсов становится доступным для вас в полном объеме. Ваша личная газопроводная система не зависит от давления в магистралях. Вам не страшны аварии общего газопровода. Кроме того, подобное оборудование существенно влияет на капитализацию вашего жилища;

экологическая составляющая – хотите в своем загородном доме ходить по белоснежному снегу, поскрипывая на дорожках? Тогда срочно отказывайтесь от мазута, солярки и угля. Почти полное отсутствие серных соединений в сжиженном газе, и его полное сгорание при достаточном количестве воздуха, гарантируют вам белоснежный снег и чистый воздух. Если даже, газгольдер выйдет из строя, и газ вырвется наружу, то ничего жуткого не произойдет. Сжиженный газ быстро переходит в паровою фазу и испаряется в атмосферу. Вам не стоит беспокоится о нанесении вреда почвенному покрову или саженцам;

увеличенный срок эксплуатации всего вашего хозяйства. Котельное оборудование работающее на газовом топливе всегда имеет неоспоримое преимущество в виде долгого срока службы перед твердотопливными или жидкотопливными котлами. Дело в том, что отсутствие серы, благоприятно сказывается на взаимодействии с металлом. Не имея реакции с серой, газовое оборудование будет работать верой и правдой на 30% дольше, по сравнению с традиционными отопительными агрегатами;

сгорание без запаха – современное газовое оборудование повсеместно располагается в квартирах многоэтажек. Процессы сгорания голубого топлива в устройствах протекают без выделения резких запахов, а вредные продукты выводятся наружу при помощи дымохода.

Минусы, которые нам может подарить газгольдер не столь очевидны. В большей части все они связаны так или иначе с возрастающей финансовой нагрузкой на домовладение:

Минусы

Цена – финансовые затраты на полный комплекс услуг подключения газгольдера, что называется “под ключ”, обойдется владельцу начиная от 3 500 $. Дополнительно придется покупать регулировочные клапана, газоанализаторы и прочие приборы учета. Обеспечение подъезда газовоза, чтобы доставка газа и заправка газгольдера осуществлялась беспрепятственно. Прибавьте сюда еще ежегодное обслуживание;

Повышенная ответственность – газ находящийся в резервуаре является взрывоопасным веществом. Следует помнить о мерах безопасности и по возможности закапывать газгольдер в землю с максимальным удалением от жилых построек. Минимальным расстоянием считается 10 метров, глубина как правило, соответствует нижнему уровню промерзания грунта. Как мы писали выше, ограничивайтесь заполнением резервуара хранения не более 85%.от объема. Помните, газ вещество способное расширяться, особенно в летний период.

Регламентная проверка – газгольдер требует регулярного сервисного обслуживания. С учетом паспортных данных резервуаров, согласно действующим правилам и стандартам к обслуживанию допускаются только специально подготовленные лица, прошедшие аттестацию. Необходимо постоянно отслеживать всю систему на предмет утечки газа. Следить за количеством его в резервуаре, чтобы не попасть в ситуацию пустого бака с последующей остановкой системы отопления. Помощником в решении многих задач может стать телеметрический модуль. Как вы догадываетесь это удовольствие не бесплатное,но установка отслеживает и передает информацию о состоянии оборудования по сети интернет или сотовой связи;

конденсатные образования – внутри газгольдера происходит испарение, частицы выпадают на стенки в виде конденсата, процесс разрушает оборудование и может постепенно вывести из строя резервуар.

Автономная газификация и газоснабжение частного дома – смотрим видео:

Отопление автономное газоснабжение газгольдер частный дом

Виды газгольдеров

Если речь идет о емкостях в стационарном исполнении, выделяют 2 типа газгольдера — подземный и надземный. Вместительные резервуары позволяют организовать автономное газоснабжение в домах круглогодичного проживания. Газгольдер для коттеджа рекомендуется выполнить стационарным, в то же время для нерегулярного использования на даче в зимний период можно задействовать мобильный резервуар.

Наземный газгольдер

Особенности газгольдеров:

Наземные хранилища.В европейских странах популярностью пользуется именно этот вариант, поскольку монтаж емкости не требует серьезных финансовых затрат и времени на земляные работы. Но в России, в регионах с более холодным климатом, надземные резервуары использовать нерационально — при низких температурах сжиженный газ испаряется медленнее. Наземный газгольдер придется дополнить специальными испарителями и утеплить корпус, чтобы обеспечить необходимый уровень давления газа в трубах. Применение наружного газгольдера рационально, если стоит задача по обеспечению теплом высотных домов, коттеджных поселков, объединения дачных участков, поскольку приходится использовать резервуары больших размеров (до 6 000 м3), которые прятать под землю дорого.
Подземные емкости.Расположение хранилища для сжиженного газа под землей, ниже точки промерзания грунта, имеет ряд преимуществ:
- не требуется использовать дополнительное оборудование для того, чтобы поддерживать испарение газа в емкости на стабильно высоком уровне;
- участок не загромождается конструкцией с емкостью, сохраняет привлекательный облик.
Мобильные резервуары.Небольшая цистерна для сжиженного газа устанавливается на автоприцеп. За счет специального оборудования она за считаные минуты подсоединяется к газовым коммуникациям дома. Заправку ёмкости топливом можно производить на любой станции АГЗС. Объем резервуара – до 500 м3. Этого достаточно для отопления небольшого дома. Передвижная станция газообеспечения позволяет обеспечивать дачу топливом при зимнем проживании.

Мобильный газгольдер

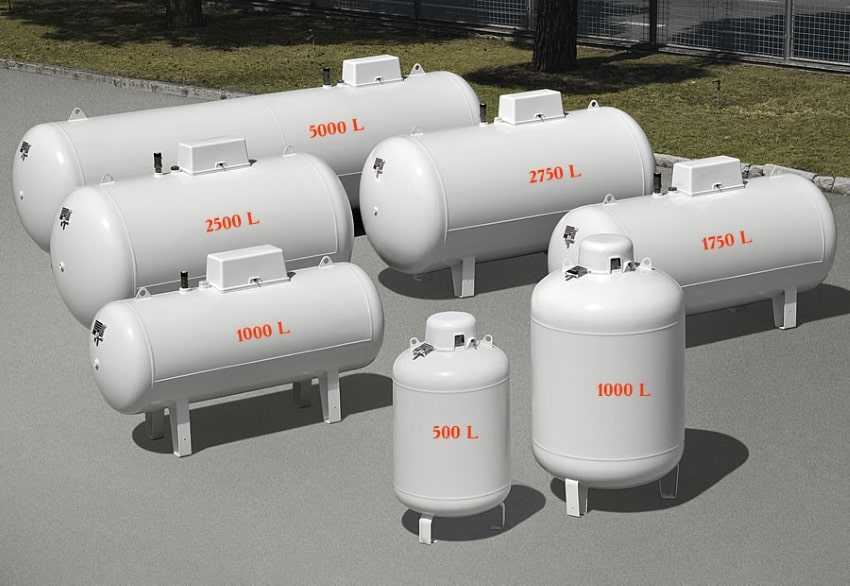

Разбираясь, какой газгольдер выбрать, необходимо оценить преимущества и недостатки резервуаров в различном исполнении:

Вертикальный газгольдер.Преимуществом является возможность установить емкость на небольшом участке, а также стабильность испарения газа за счет того, что площадь зеркала не изменяется при понижении уровня топлива. Из недостатков: потребуется больше усилий для подготовки приямка с учетом высоты резервуара и уровнем промерзания грунта, небольшая площадь испарения газа. Чтобы повысить производительность станции некоторые компании оснащают вертикальные модели нагревательными элементами, способствующими интенсивному испарению. Также для оптимального уровня давления в локальной газовой системе можно подсоединить две вертикальных емкости к одному патрубку. Вертикальные модели обычно используются для домов площадью до 150 м2.
Горизонтальный резервуар.Отличается высокой производительностью, но она зависит от уровня топлива в емкости. Когда остается около 1/3 объема, испарение газа заметно снижается, и для стабильного функционирования системы требуется специальный редуктор. Газгольдеры горизонтального исполнения требуют подготовки приямка меньшей глубины по сравнению с вертикальными моделями, подходят для газоснабжения домов площадью свыше 200 м2.

Газгольдер горизонтальный

Как испаряется СУГ

Почему для такого устройства используется именно смесь сжиженных газов? Дело в том, что пропан и бутан по-разному реагируют на повышение окружающей температуры.

Пропан испаряется лучше, поэтому смесь СУГ делают в двух вариантах – летнем и зимнем. В первом случае соотношение пропана и бутана в составе примерно одинаковое, а вот для использования зимой больше подходит состав, в котором содержание пропана составляет 90%.

Таблица позволяет сравнить эффективность использования различных видов топлива для обогрева жилых помещений и сделать выводы о преимуществах использования СУГ для этих целей (+)

Что будет, если во время сильных холодов газгольдер будет работать без подогрева? Бутан, который содержится в смеси сжиженного газа, прекращает испаряться. В результате в систему поступает только пропан – второй элемент смеси.

После того, как весь пропан будет использован, в резервуаре часть объема (30-50%) останется заполненной неиспользованным бутаном. Разумно было бы откачать этот газ из резервуара, чтобы освободить полезное пространство, но это дело хлопотное, обычно этого не делают, а просто дозаправляют баллон новой порцией СУГ.

Если продолжать использование резервуара в неправильном режиме, постепенно его объем полностью будет занят бутаном. Использование газгольдера станет невозможным до полной откачки ненужного газа, что приведет к значительным дополнительным затратам.

Не следует использовать определенный тип смеси СУГ в неподходящий для нее период. Состав будет испаряться или слишком медленно, или слишком быстро. Это отрицательно скажется на эффективности работы оборудования и его состоянии. Приемлемым для хранения СУГ считается достаточно широкий диапазон температур: от -40°С до +45°С.

Надежная защита мобильного газгольдера от воздействия природных факторов – обязательное условие. Если есть возможность, следует сделать для устройства дополнительный навес

В процессе заправки газгольдера можно столкнуться с недобросовестностью поставщика газа. Для начала, это недозаправка емкости до полного объема. Для успешного обмана покупателя горе-умельцы просто подкручивают счетчик, чтобы он показывал неправильные цифры. Второй распространенный вариант обмана – заправка летней смеси вместо зимней.

Поскольку автономный вариант газгольдера имеет небольшие объемы по сравнению со стационарными моделями, обманывать с объемами сложнее, потому что разница будет заметной.

Проще обмануть владельца стационарного газгольдера и украсть 30-40 л из емкости 4000 л, но если счетчик подкручен, то обман вполне возможен и на малых объемах. Поэтому не помешает после заправки проверять уровнеметр, если он имеется в газгольдере.

Как заправить газгольдер

Заправку газгольдера могут проводить люди, прошедшие специальную подготовку и имеющие удостоверение. Для этого приглашают сертифицированную службу, доставляющую пропан в цистернах на автомобиле. Чтобы заправить стационарный резервуар, требуется обеспечить подъезд к нему — максимальная длина шланга заправщика составляет 40 м. Подсоединение к входному патрубку газгольдера выполняется только стальным хомутом, никакие самодельные конструкции недопустимы.
Процедура длится 30-60 минут. Разрешено заполнять до 85% емкости, а остальную часть оставлять для испарения. Заправку проводят только в светлое время суток. Цистерну на шасси блокируют «башмаками» и обязательно заземляют. Сотрудник при этом должен быть одет в средства индивидуальной защиты.
Расчет за заправку проводится по счетчику, установленному на автомобильной цистерне. В бытовой сфере лучше подготовить наличные. Заправка промышленных объектов часто допускает безналичный расчет по реквизитам, в заранее составленном договоре.
Перекачка пропана из цистерны в газгольдер осуществляется при помощи насоса, компрессора или путем подогрева, для повышения давления от испарения. Для отопления лучше заправлять газ осенью. Если использование баллона происходит круглогодично и его объем позволяет, то заправку выполняют в конце зимы, когда пропан стоит немного дешевле. При небольших сосудах (50-200 л) допускается погрузка на автомобиль и самостоятельная транспортировка на заправочную станцию.

Установка вертикальных газгольдеров

Вертикальные газгольдеры чаще всего предназначены для поземной установки. Поэтому нужно предусмотреть финансовые и временные затраты на проведение земляных работ. При этом нужно соблюсти несколько моментов:

дистанция от газгольдера до жилого объекта должна быть не меньше 10 м, до фундаментного основания —2 м;
участок должен быт ровным;
место установки газгольдера нельзя засаживать или застраивать.

Глубина котлована обычно составляет около 2 метров, на дне которого обустраивается песчаная подушка и цементная основа, которая необходима для устойчивого монтажа емкости.

При этом вести установку вертикального газгольдера должны проводить специалисты. Также необходимо получить специальное разрешение на выполнение подземных работ.

Вертикальный газгольдер для частного дома — это одно из лучших решений, вопроса, связанного с обеспечением автономного газоснабжения жилого объекта.

Автономная газификация частного дома под ключ: стоимость и перечень необходимых работ

Обустройство автономной системы газового отопления – довольно сложный процесс, который включает в себя множество этапов. Рассмотрим каждый из них, их стоимость и проведем ориентировочные расчеты для домов различной площади.

Проведение монтажных работ включат в себя следующие этапы:

выкапывание котлована для газгольдера;
установка и крепление резервуара;
монтаж газопроводной системы и ее подключение к потребляющим устройствам и газгольдеру;
заправка газгольдера сжиженным газом.

Основной определяющий фактор стоимости проведения все работ – объем устанавливаемого резервуара. Это определяется тем, какая площадь дома будет отапливаться. Также влияет модель и фирма-производитель емкости, а также газовой системы.

Процесс установки газгольдера с помощью специальной техники.На заметку!! Чтобы быть уверенным в исправности и безопасности работы газовой системы автономного отопления, все приобретаемые элементы должны соответствовать требуемым стандартам и иметь соответствующую сертификацию.

Для того чтобы ориентироваться в ценах установки газгольдера в частном доме, рассмотрим несколько примеров расчетов для домов разной площади:

Для дома, площадь которого не превышает 150 м², потребуется газгольдер объемом минимум 2,7 м². При этом земляные работы по его установке обойдутся порядка 20 тыс. рублей, а приобретение оборудования и его установка – от 170 до 220 тыс. рублей.
Если же речь идет о доме большего размера, площадью от 150 до 250 м², то здесь объем емкости для газа должен быть не менее 4,85 м³. Стоимость земляных работ будет не слишком отличаться, а вот стоимость и монтаж газового оборудования обойдутся дороже: от 160 до 250 тыс. рублей.
Для по-настоящему больших домов, отапливаемая площадь которых превышает 250 м², требуется установка газгольдера большего размера и емкости – 6,4 м³. Здесь отличаться будет и стоимость проведения земляных работ (около 25 тыс. рублей), и цена на покупку и установку газового оборудования – 245-305 тыс. рублей. Кроме того, расход газа на отопление дома 200 м2 и более также будет достаточно велик.

Объемы резервуаров для загородного дома.

Как видно, приобретение и установка резервуара и системы автономного отопления дома – не слишком дешевая процедура, однако результат, безусловно, стоит того. Ведь взамен вы получаете возможность отапливать свой дом, даже не имея доступа к системе центрального отопления или централизованному газопроводу, а пользуясь сжиженным газом для газгольдера.

Преимущества российских вертикальных газгольдеров

Среди позитивных сторон приобретения вертикальных газгольдеров от отечественных производителей можно выделить следующие моменты:

большая толщина стенок по сравнению с изделиями европейского производства, что позитивно отражается на долговечности и эксплуатационных характеристиках газгольдеров;
широкая, высокая горловина, что облегчает процесс заправки емкости газом, а также облегчает процесс обслуживания;
толстое дно, что позитивно отражается на продолжительности срока службы газгольдера.

К тому же вертикальные газгольдеры российского производства стоят несколько дешевле аналогичного оборудования от европейских изготовителей.

Выводы и полезное видео по теме

Этот ролик демонстрирует процедуру установки и подключения мобильного хранилища газа, которая действительно занимает считанные минуты:

Здесь можно познакомиться с общими сведениями по эксплуатации устройств этого типа:

Мобильный вариант емкости для заправки, хранения и использования газа – предмет исключительно удобный. Не нужно копать котлован или проходить длительную процедуру регистрации, дом можно подключить к газу буквально за пару дней. В некоторых ситуациях это единственный способ обеспечить газификацию объекта.

Имеете опыт использования мобильных газгольдеров? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением, оставляйте комментарии и участвуйте в обсуждениях. Форма для связи расположена ниже.
