Правила и технология пользования газовой горелкой

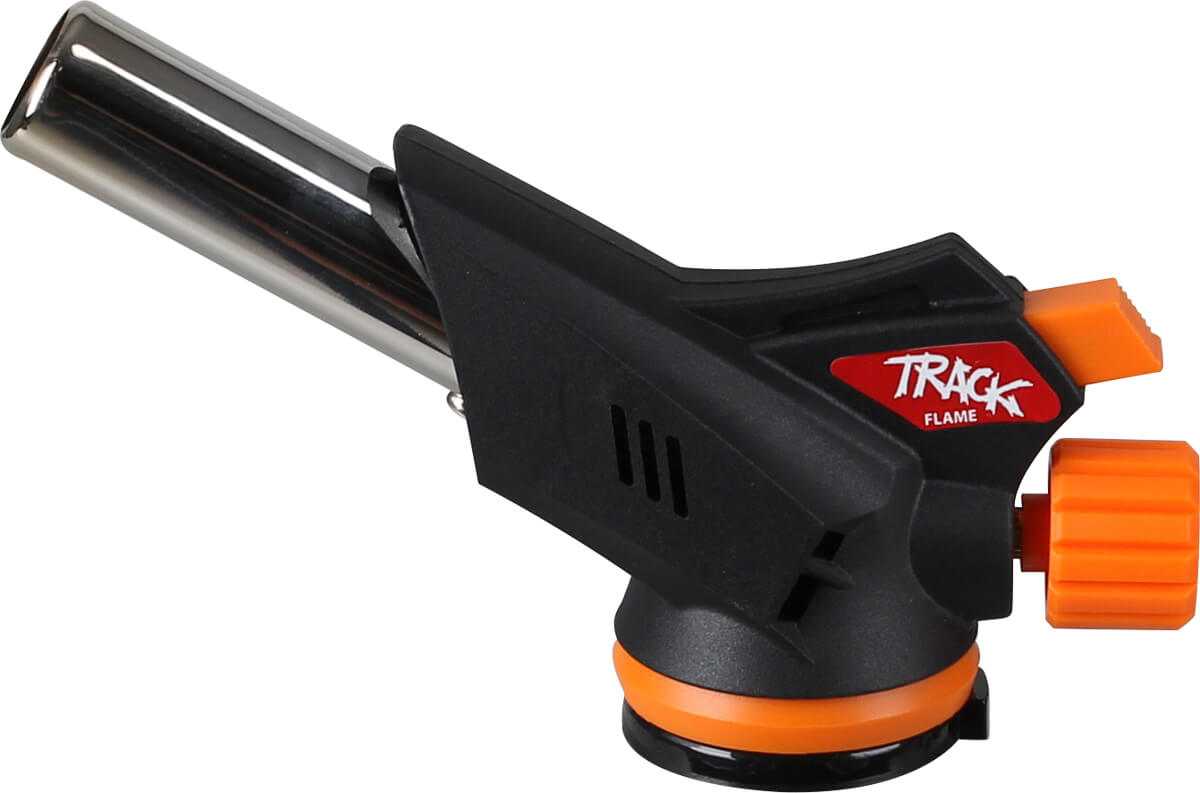

Устройство горелки с пьезоподжигом

Такая модификация горелки на баллончик, работает с баллонным газом и отличаются тем, что имеют специальный безопасный механизм для розжига — пьезоподжиг.

Они выпускаются как с баллончиками одноразового использования, так и многоразового. Существуют варианты, работающие со стационарными источниками газа — с пропаном или природным газом.

Основная область применения таких моделей — пайка медных деталей, например, змеевиков или теплообменников водогрейных бытовых котлов или других узлов из не тугоплавких металлов. Они могут работать с разными припоями.

Принцип работы горелки с пьезорозжигом довольно прост. При работе из баллона под давлением подается стандартная газо-горючая смесь: ацетилен, пропан или бутан.

Газ поступает в рабочее сопло, перемешивается с воздухом, увеличивая скорость истечения. Пьезорозжиг поджигает газовоздушную смесь, которая горит с выделением тепловой энергии и передается лучистым теплообменом.

Другие неисправности газовой горелки

Поломка пьезоэлемента является довольно распространенной проблемой, но далеко не основной. В результате частого пользования устройством могут наблюдаться другие перебои в его работе, при этом функция пьезоподжига будет полностью исправной.

Чтобы разобраться в причине неисправности газовой горелки, понадобится полностью разобрать ее, и осмотреть каждую часть конструкции.


Во избежание загрязнения сопла горелки опытные мастера рекомендуют заправлять баллончик только чистым газом, который используется для заправки зажигалок

Зачастую горелка не поджигается по причине загрязнения сопла, что происходит в результате заправки баллона некачественным газом. То есть, газ попросту не поступает в горелку, из-за чего не происходит ее поджигание. В данном случае можно произвести прочистку сопла несколькими способами, о которых вы узнаете далее в статье.

Еще одна причина прекращения работы газовой горелки – выпадение кольца внутри сопла, в результате чего искра будет лететь не на кольцо, а в разные стороны, а значит, зажигание не произойдет. Если в процессе эксплуатации кольцо потерялось, то единственным верным решением будет изготовление его замены, к примеру, из простой медной проволоки.

Загрязнение сопла – как устранить?

Сопло газовой горелки может забиться из-за наличия примесей грязи в обычном газе, который мы используем для заправки баллончика.

Для прочистки сопла – небольшого отверстия на горелке, довольно сложно подобрать подходящую проволоку или иголку, а значит, механически прочистить сопло не получится.


Понять, что сопло забилось, можно только если снять деталь с отверстием и посмотреть на свет. Отсутствие просвечиваемого “пятнышка” говорит о загрязнении сопла

Если вам удастся подобрать настолько тонкую проволоку, чтобы можно было прочистить такое маленькое отверстие, то вы сможете быстро устранить загрязнение.

Профессиональные мастера рекомендуют проводить прочистку сопла горелки следующими способами:

  1. Выдуть мусор обратно. Снимаем сопло и крепко прижимаем его стороной с отверстием к клапану баллона с газом. Если загрязнение несерьезное, то есть вероятность, что под давлением газа грязь можно будет выдуть обратно.
  2. Устранить засор путем нагрева сопла. Прикрепляем прочную проволоку к снятому соплу, и при помощи второй газовой горелки нагреваем его докрасна, после чего опускаем элемент в воду. Способ довольно радикальный, поскольку нагревание детали может привести к ее разрушению.

В данном случае целесообразнее будет прибегнуть к механической прочистке сопла. Идеальный вариант – подобрать проволоку подходящего диаметра, желательно с заостренным концом. Это наиболее простой и безопасный способ устранить загрязнение без повреждения конструкции.

Как заменить кольцо сопла?

В результате длительной эксплуатации горелки, кольцо под высокой температурой нагревается, и спустя какое-то время попросту выпадает.

Чтобы не искать подходящее кольцо, и тем более не тратить деньги на покупку новой горелки, можно изготовить самодельную замену такому кольцу.


При наличии оригинального кольца, ранее слетевшего с сопла, необходимо прибегнуть к его прокерниванию, чтобы в дальнейшем избежать повторения ситуации

Возьмем проволоку сечением 2,5 мм, и выгибаем кольцо необходимого диаметра, предварительно отделив необходимый отрезок материала. Что касается материала, в данном случае рекомендуется использовать медную проволоку, хотя родной материал кольца – латунь.

Изготовление латунного кольца обойдется вам дороже, чем покупка новой горелки, поэтому оптимальный вариант – самодельное медное кольцо.

Отличить данную поломку от засорения сопла можно только одним способом – попытаться поджечь горелку при помощи спичек. Если горелка поджигается, значит – дело не в загрязнении сопла, при котором газ вообще не поступает в горелку, и соответственно, зажечь ее невозможно.

Устройства для пайки газом с баллончика

Горелка металлическая под баллончик: узкая и очень простая. Её можно надевать на газовый баллончик. К деталям, расположенным в узких местах, позволяют подбираться узкое сопло и регулятор. Нет пьезоподжига, но в целом горелка качественная — большой регулятор подачи газа и везде металл. Бутановый баллон газа позволяет достичь температуры 1300 градусов.

https://youtube.com/watch?v=dYdF-_DHcG8

Цена такого оборудования примерно 350 рублей.

Достоинствами являются следующие качества:

  • узкое сопло;
  • много металла.

Недостаток в том, что отсутствует пьезоподжиг.

Горелка типовая, надеваемая на баллончик газа: предназначается для туристических и кулинарных целей: суши, торты, барбекю и прочие.

Её можно применять и для сварки, резки и пайки металлических изделий. Присутствуют регулятор пламени и пьезоподжиг. Для горелки применяют газ-бутан. Кожух сопла выполнен из нержавейки, а корпус — из пластика.

Цена такого устройства от 350 рублей.

Достоинства этого устройства:

  • присутствует пьезоподжиг;
  • хорошо применять в кулинарии.

Недостаток в том, что корпус пластиковый. По этой причине для того, чтобы не сломать, необходимо аккуратно относиться к ней.

Горелки с широким соплом, одеваемые на баллончик: сделана из латуни, нет пьезоподжига, но она хорошо обжаривает металлические массивные изделия и барбекю. Длину пламени можно легко изменить при помощи регулятора. Температура пламени может достигать 1300 градусов.

Цена такого устройства от 200 рублей.

Достоинство в том, что она хорошо подходит для обработки массивных изделий и кулинарии.

Недостаток в отсутствии пьезоподжига.

Какой газ используется в баллонах

Практически все баллоны содержат смесь пропана с бутаном или изобутаном в разных пропорциях. Важным критерием выбора является количество пропана:

  • В подавляющем большинстве баллонов содержание пропана составляет 20-30 процентов. Такие изделия вполне пригодны для использования с горелками, однако при снижении температуры до -15 градусов газ просто не будет гореть.
  • 50 процентов. При таком содержании пропана баллон вполне может использоваться и в зимний период, выдерживая температуры до минус 30. Это подтверждает снежинка на поверхности изделия.
  • 100 процентов. Чистый пропан в баллонах выпускает компания Coleman. Газ отлично горит при температуре до -42 градусов по Цельсию. При этом применяются толстостенные баллоны, благодаря чему исключается их разрушение в сильный мороз.

Совсем не используется пропан в продукции отечественных компаний. В таких баллонах содержится 100 процентов бутана, изобутана или смеси этих газов. Изделия отлично работают в летний период, но отказывают уже при минус 5 градусах.

Выбирая между бутаном и изобутаном, старайтесь покупать именно второй вариант. Он горит более стабильно, что объясняется высоким октановым числом и однородностью состава. На сколько хватает баллона? Ответ на этот вопрос зависит от нескольких важных факторов:

  1. Условия использования. В холодный период баллон прекращает работать значительно быстрее, чем летом.
  2. Объем. Если приводить точные цифры, то баллончик на 500 граммов способен гореть около двух суток.
  3. Интенсивность использования. Время беспрерывного горения баллона на 0,5 литра составляет 5-6 часов. Но если вы будете только готовить еду 3-4 раза в день, получите упомянутые выше 2 суток.

Практически любой баллончик (кроме прокалываемого) можно перезарядить. Как это сделать? Лучше всего обратиться в специализированные компании, так как самостоятельная заправка может привести к непредсказуемым последствиям. После перезарядки не рискуйте брать изделие в туристический поход. Он подойдет только для бытовых целей.

Модели горелок для кровли

Для осуществления работ по укладке кровли применяются горелки разных моделей.

ГГ-2 – название модели пропановой горелки для крыши. Наиболее подходящий образец для мастеров-самоучек, выполняющих ремонт своими руками. При высоком качестве обладает довольно умеренной ценой.

ГГ-2У имеет аналогичные характеристики. Отличительной особенностью данной модели является укороченный вариант газоподающей трубки. Она идеально подойдет для проведения работ в труднодоступных частях кровли, а также для подклеивания примыканий и стыков.

ГГ-2С относится к серии профессионального оборудования. Эта модель работает на пропане. Ее основным преимуществом является то, что прибор можно эксплуатировать даже при сильном ветре. Устройство состоит из двух вентилей и двух корпусов, и это дает возможность регулировать режимы работы с большой точностью.

ГГС1-1,7 – небольшой вес, размер и высокая степень производительности делают данную модель почти универсальной. Ее используют для того, чтобы производить сушку кровли и наплавлять на нее мягкие кровельные материалы. С успехом применяется и при осуществлении гидроизоляционных и некоторых других видов работ, при которых необходимо пламя высокой интенсивности для доведения температуры поверхности до 400 градусов.

ГГК-1 – пропаново-воздушная модель. Ее отличием является более тяжелый и очень прочный стакан.

Данная модель подходит для того, чтобы обжигать старую краску, деревянные поверхности, для осуществления гидроизоляционных работ. Газ подается с помощью рычага.

ГГС1-1,0 используется для мелких работ небольших объемов, обустройства примыканий. Подходит для эксплуатации на крышах с большими углами наклона. Подходит также для укладки гидроизоляции.

ГГС1-0,5 применяется для осуществления небольших ремонтных работ на кровле. Отличается экономным расходом топлива.

Модель ГГС4-1,0 оснащена четырьмя раструбами, которые позволяют осуществлять одновременный прогрев кровельного материала по всей ширине и безостановочно раскатывать рулон.

Благодаря наличию специальных зацепов на краях прибора прогрев и раскатку кровельного материала может проводить один человек. Используя данную модель, можно в значительной степени повысить производительность осуществляемых работ и сократить расход топлива.

ГВ-3 – пропановая горелка, предназначенная для подогрева металлов, их сварки, а также ручной пайки. Диаметр стакана – 50 мм.

ГВ-111Р применяется для плавки рулонных битумных материалов, обжигания слоя старой краски.

ГВ-550, ГВ-900 – очень удобные для использования образцы. Отличаются один от другого максимальной длиной пламени. Вторая модель дает возможность работать стоя, в полный рост, поскольку длина ее факела доходит до 900 мм. Первая модель (ГВ-550) больше подойдет для проведения работ в точках примыкания кровли.

Модель ГВ подходит для того, чтобы производить разогрев цветных и черных металлов, плавку рулонных битумных материалов при проведении гидроизоляционных и кровельных работ, а также ряд других работ, при которых необходимо применение исключительно пропанового пламени.

ГВ 500 применяется для осуществления наплавляемых работ в процессе укладки кровельных материалов. С ее помощью можно расплавлять битумные материалы. Данная модель может нагревать обрабатываемый материал до 300 градусов.

ГВ-850 – пропановая горелка, оснащенная особым вентилем, дающим возможность с высокой точностью регулировать количество технического газа, который подается из баллона. На модели имеется также рычаг, при помощи которого сварщик управляет длиной пламени. Данный вид газовой горелки работает не на чистом пропане, а на смеси, часть которой составляет технический кислород.

Как выбрать для горелки

Итак, вы хотите купить газовый баллон для своей горелки, но не знаете, какой вам нужен, нужно понять несколько вещей:

  • Для чего нужен баллон (горелка для туризма, горелка для работы).
  • В каких условиях он будет эксплуатироваться.
  • Определиться с бюджетом.
  • Понять, какой размер баллона подойдет вам больше всего.

Каких объемов баллончики предпочитаете покупать?

МалыеБольшие

Чаще всего горелки используются для двух целей — в туризме и в качестве паяльной лампы. Если вам нужен баллон для паяльной лампы, то просто купите обычный баллон с пропаном или бутаном. Стоят они дешев, особых требований к ним не имеется. Главное — подобрать баллон, который подойдет по размеру и форме крепления к паяльной лампе.

В случае с туристическими баллонами все интереснее. Выбирать нужно исходя из того, как долго вы будете в походе или путешествии и какие климатические условия вас ожидают. Исходя из расстояний и длительности путешествия нужно выбрать размер баллона — чем дольше, тем больше нужен баллон. Исключение — поездки по «цивилизованным» местам, где можно найти магазин с газовыми баллонами. В автономные походы в дали от населенных пунктов стоит взять с собой запасные картриджи.

В случае с климатом, нужно смотреть на маркировку модели баллона. Есть универсальные баллоны, которые предназначены для 4-х сезонов, но слишком экстремальные температуры они не выдержат. Если вы будете ехать где-то, где температура будет ниже -15 градусов, то нужно выбирать зимние баллоны. То же самое — в случае с очень жарким, влажным климатом.

Мнение эксперта
Торсунов Павел Максимович

По бюджету: выбирайте только те баллоны, которые не слишком сильно будут отягощать ваш бюджет. Главное, чтобы они не были какими-то кустарными или без сертификации. Лучше взять с собой еще один запасной баллон, чем потратить все деньги на один дорогой. Состав смеси у крайне дорогих и баллонов из средней ценовой категории редко изменяется настолько, что это влияет на качество работы горелок.

Ремонт своими руками

Как и любой другой инструмент, газовая горелка может со временем выйти из строя. Эту неприятность могут вызвать следующие причины:

  • засоренность форсунки мусором;
  • забитый грязью рассекатель;
  • оплавление деталей;
  • повреждение шланга;
  • повреждение прокладок;
  • механическая деформация.

До того как начать ремонт устройства, стоит подготовить некоторые инструменты:

  • оборудование для демонтажа деталей горелки;
  • тонкая игла либо проволока, необходимая для того, чтобы почистить форсунку;
  • полотенце либо пленку для застилания поверхности.

О том, как правильно пользоватся газовой горелкой, смотрите в следующем видео.

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

  1. Расход пропана, кг/ч.
  2. Тепловая мощность горелки, кВт.
  3. Пределы регулировки длины факела, мм.
  4. Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
  5. Номинальная температура разогрева поверхности, ºС.
  6. Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
  7. Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

Основные характеристики

Если вы желаете приобрести это оборудование, то вам необходимо знать, какие именно параметры играют основную роль.

  1. Тип пламени. Пламя может напоминать факел или быть вихревого типа. Для точечной пайки подойдёт пламя в виде факела. Это позволит воздействовать на малую площадь изделия. А вот вихревое пламя хорошо прогревает большую площадь поверхности.
  2. Регулировка пламени. У некоторых типов горелок совсем нет регулятора. На остальных он расположен в различных местах. Чем проще регулировка огня, тем удобнее работа. Разнообразие положений регулятора позволит обработать разные материалы и производить другие операции, помимо пайки — отпуск металла, прогрев и прочие.

Устройства с одноразовыми и стационарными баллонами

Наиболее удобным и компактным устройством является газовая мини-горелка, которая оснащена одноразовым баллоном. Её хорошо применять для пайки медных изделий в труднодоступных местах, а малый вес и компактность делают работу удобнее. Топливом в таких горелках служат газовые смеси, ацетилен или пропан. На ручке устройства находится вентиль регулировки уровня огня.

Максимального качества соединения можно добиться, применяя газовые горелки со стационарными баллонами. С их помощью можно обрабатывать даже самые тугоплавкие металлы.

Особенности выбора компактного прибора

Перед покупкой газовой горелки нужно определиться с ее назначением — для ремонта, пайки деталей, туризма, кулинарии. Выбор модели зависит от задач, с которыми устройству предстоит справляться

И здесь важно понимать отличия типов горелок

Разновидности популярных приспособлений

Основных конструкций 4: «зажигалки», накручивающиеся на баллон, с топливным шлангом, паяльные лампы. Есть еще интегрированные системы приготовления, но их сложно отнести к категории мини. Эти приборы большие по размерам и весу, дорогие, могут использоваться только с родной посудой.

Тип #1 – портативная горелка-зажигалка

Самые маленькие «зажигалки» удобны для бытовых целей, мелкого ремонта. Некоторые модели выдают большую мощность и могут применяться для пайки.

Тип #2 – набалонный тип мини-горелки

Компактные горелки на баллон удобны и мало весят — большинство приборов помещаются в руке, попадают по массе в диапазон 70-90 г. Они простые в использовании, недорогие, относительно надежные.

Сам баллон принудительно не разогреешь, поэтому такие горелки не совсем подходят для эксплуатации в сложных погодных условиях.

Еще один нюанс — легкость конструкции не позволяет поставить на нее посуду большой емкости (от 3 л). Но к некоторым моделям продаются фирменные адаптеры: шланги, дополнительные ножки.

Рейтинг лучших газовых горелок на баллончик представлен в этом обзоре.

Тип #3 – прибор с выносным шлангом

А вот приборы со шлангом отлично себя проявляют в плохих погодных условиях. На них можно поставить объемную или тяжелую посуду. Расход топлива в таких горелках минимален.

Вокруг горелки со шлангом можно установить сплошную ветрозащиту, что повысит эффективность работы. Сама конструкция отличается широкой постановкой ножек и приземистостью. Допустимый объем посуды — до 8 л.

Часто в таких устройствах и само сопло больше, чем у набаллонников. За счет этого посуда равномерно прогревается, мощность пламени удобно регулируется. Горелка позволяет не только греть воду, но и жарить, тушить продукты.

У приборов со шлангом есть и свои минусы. Они тяжелее, больше по габаритам. Шланг требует аккуратности при эксплуатации, деталь может сломаться и привести к утечке газа.

Тип #4 – паяльная лампа

Портативные паяльные лампы разработаны для применения обработки соединений из черных и цветных металлов. Они встречаются в системах трубопроводов, электроприборах, кабелях, частях автомобиля. К их числу относятся и горелки для пайки медных труб.

В характеристиках указывается температура пламени, мощность. С толщиной деталей до 3 мм справится устройство, у которого пламя прогревается до 1200-1500°С. Мощности в 2-3 кВт достаточно для разогрева и гибки арматуры до 14 мм.

Сфера применения таких устройств не ограничивается пайкой. Они отлично справляются с розжигом костра, работами на дачном участке (удаление листьев, избавление от колоний насекомых), выжиганием по дереву, кулинарными экспериментами.

Используемый способ подключения к баллону

Большинство моделей на рынке приспособлены под резьбовые баллоны. Но приобрести их в отдаленных населенных пунктах проблематично.

Если поход будет проходить именно по таким территориям, нужно очень точно рассчитывать необходимое количество газа или дополнительно покупать переходник на цанговый.

Цанговые баллоны еще называют «дихлофосниками». Они продаются в почти любом хозяйственном магазине. Но шовная конструкция менее надежна, а газовая смесь отличается чувствительностью к низким температурам.

На российском рынке встречается и третья разновидность баллонов — без резьбы с байонетным креплением. Но они представлены только маркой Campingaz и не так распространены, как за рубежом.

Встречаются модели, приспособленные к использованию в паре с резьбовым и байонетным стандартом.

Дополнительные опции устройств

Наличие пъезоподжига — полезное дополнение, но все же стоит иметь при себе запасной вариант источника огня. У некоторых моделей этот элемент быстро приходит в негодность.

Если в горелке для турпоходов не хватает решетки, ее легко заменит защитная крышка на компьютерном вентиляторе. Она легкая и отлично справляется с такой задачей.

Выбирая устройство для тонких работ, сварки, пайки, стоит обращать внимание на эргономику и балансировку модели. Имеет значение форма корпуса, расположение элементов, ведь горелку придется часто включать-выключать. Удобно, если это можно будет делать одной рукой

Удобно, если это можно будет делать одной рукой.

Что собой представляют газовые горелки для кровли?

Газовая горелка при ремонте кровли – вещь незаменимая. Ею не только укладывают листы рубероида, но и разогревают мастику и даже запаивают небольшие швы и отверстия. Вот полный список всех операций:

  • Резка и пайка металлических элементов.
  • Снятие старого слоя краски.
  • Заделка мелких трещин.
  • Растопка мастики.
  • Подогрев листов перед укладкой.
  • Упрочнение стыковочных швов.

Типичная газовая горелка для кровли состоит из удобной рукоятки, трубки, которая подает газ, и металлического стакана на конце. К специальному разъему рукоятки подключается шланг, и в него от баллона поступает нужное количество газа. А регулировать напор нужно через вентиль на редукции.

На практике все просто: нажимаем на рычаг рукоятки, газ поступает в шланг, и на выходе из стакана образуется горение смеси газа и воздуха, которое мы предварительно разжигаем спичкой. Температура пламени настолько высока, что способна достигнуть 1500°С! При помощи вентиля регулируют не только силу пламени, но и его длину.

Обычные газовые горелки достаточно легкие – в пределах 1-1,5 кг, чтобы вы легко могли их удержать в руке и не уронить от усталости. А роль стакана как раз в том, чтобы сформировать поток пламени в нужное направление. Конструкция стакана имеет именно такую форму, чтобы максимально защитить пламя от задувания ветром. Причем и стакан, и ручка у разных моделей горелок сделаны по-разному. Хотя принцип действия у них один: запускать газовую горелку не сложнее кухонной – при помощи обычной спички или зажигалки.

Почти во всех современных газовых горелках для кровли предусмотрено средство регулировки рабочих режимов: режим ожидания и режим работы. Режим ожидания создан специально, чтобы экономить топливо.

Разные модели современных газовых горелок отличаются друг от друга прежде всего принципом подмешивания воздуха в газ. Более старые горелки подключают к баллону с кислородом, а современные умеют забирать воздуха из атмосферы, что удобнее, конечно. Даже газ, который используют горелки, может быть разным. Там, чаще всего в ход идет пропан, но есть также агрегаты чисто на метане. Но мы отметим также другие отличия, ориентируясь на которые вы сможете сделать правильный выбор.

Стандартная газовая горелка в деле:
