Правила пользования мультиметром для чайников

Как измерить ток и напряжение мультиметром?

1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4)Значок для измерения коэффициента усиления транзисторов . Но я им не пользуюсь, потому как нет надобности.

5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах. Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

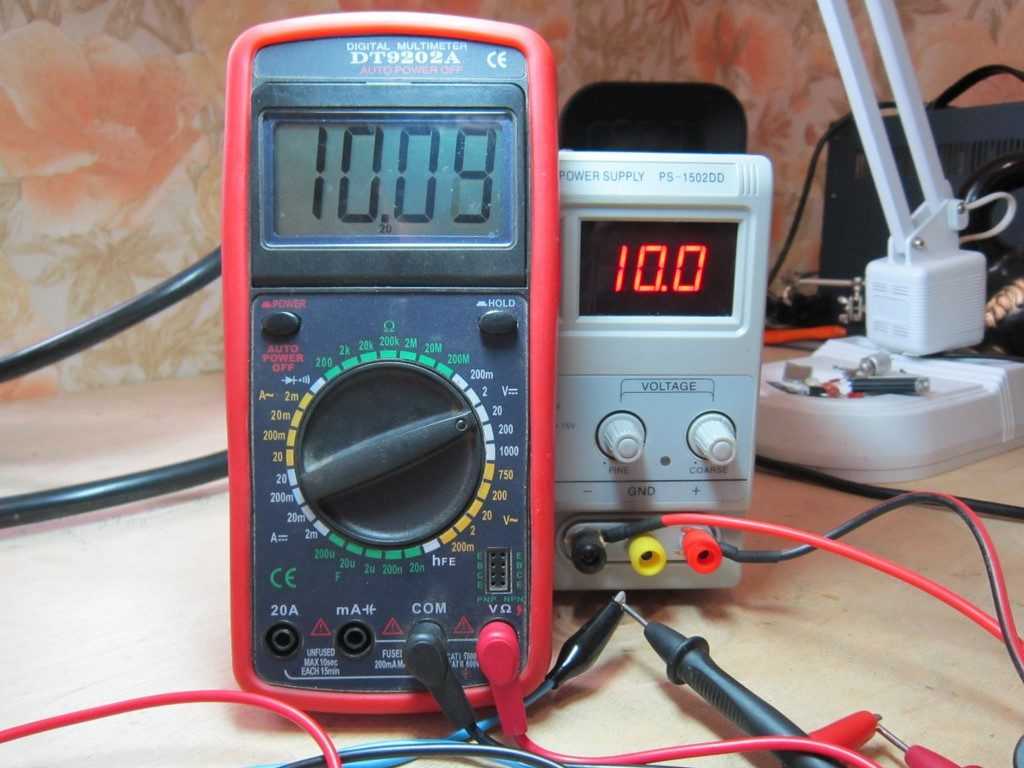

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручкукрутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

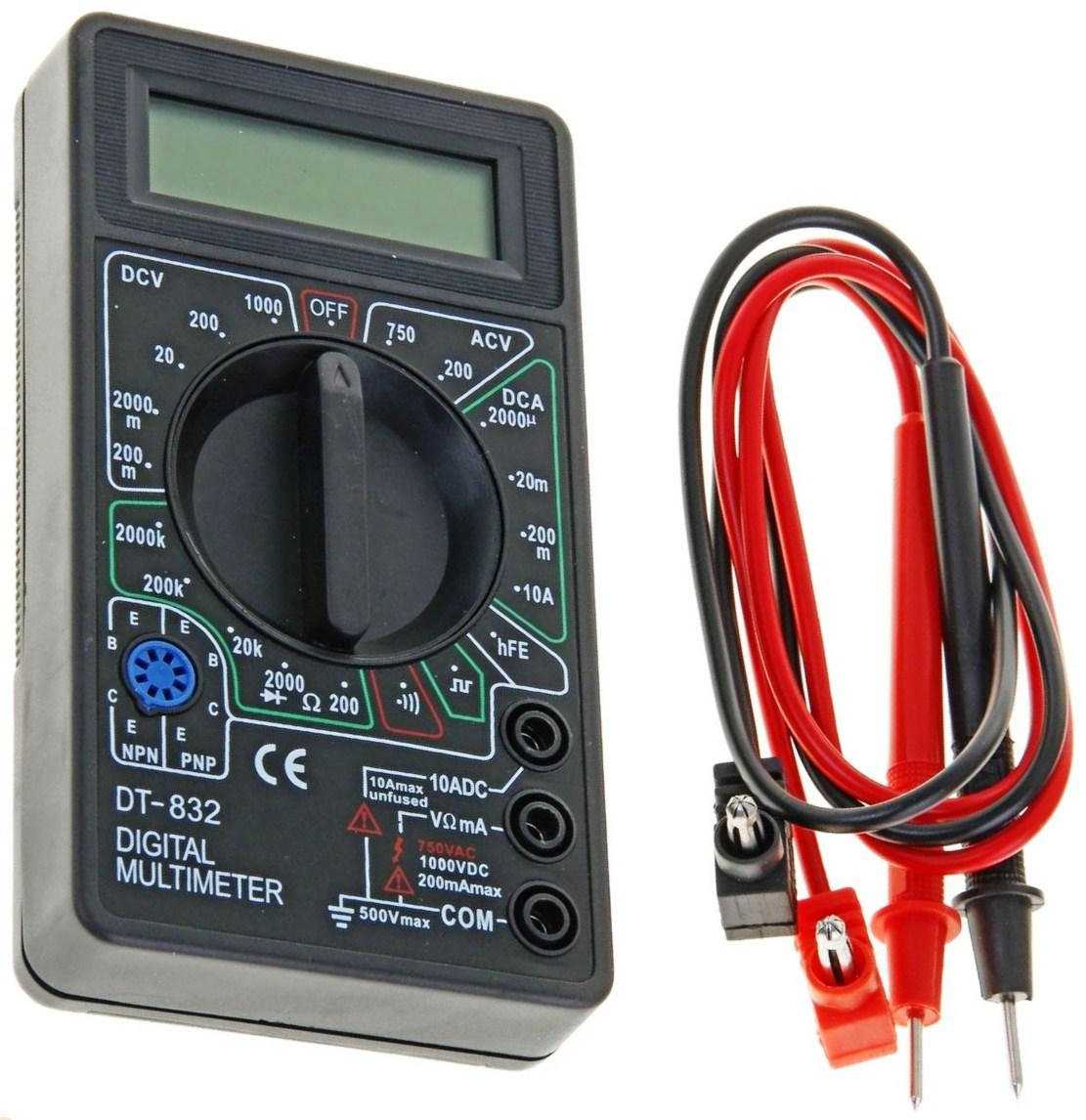

Multimeter DT 832 цифровой

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

  • Силу постоянного и переменного тока, другие его характеристики;
  • Постоянное и переменное напряжение и его параметры;
  • Сопротивление цепи;
  • Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

  • Проверку работоспособности диодов;
  • Прозвонку кабелей электропроводки на разрыв;
  • Тестирование транзисторов и резисторов;
  • Тестирование предохранителей.

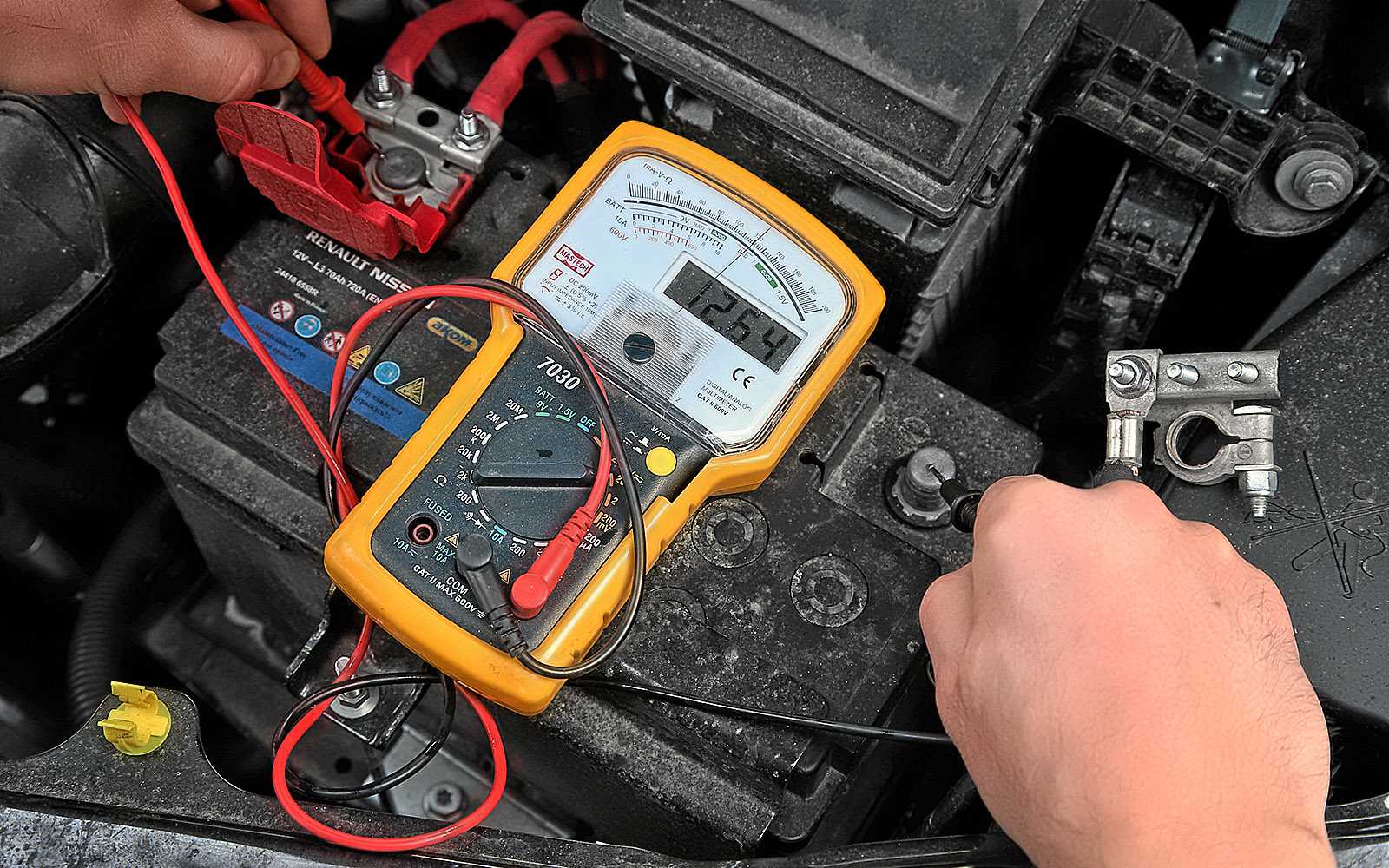

Среди основных функций мультиметра — проверка аккумуляторов и их емкости

Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей. Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Техника безопасности

  • Обязательно стоит прочитать инструкцию к прибору.
  • Нужно избегать прикосновений пальцами к деталям. Человеческое тело обладает собственным сопротивлением, которое может испортить точность измерения.
  • Мерить нужно в непроводящих тока перчатках. Если таковых нет, подходят плотные прорезиненные модели.
  • Если в месте замера повышенная влажность, не стоит его проводить.
  • Когда ведется измерение, нельзя переключать режимы.
  • В случае механического повреждения или при деформации оплетки проводов и щупов, использовать прибор нельзя.

Мультиметр, доступный и простой прибор для бытового использования. Он позволяет точно проводить замеры параметров. Это способствует безопасной и удобной работе с электросетью, а также обеспечивает исправность бытовой техники.

Самые большие приборы в доме, как стиральные и сушильные машины, используют 220v розетки, их можно посмотреть на сайте res.ua. Поэтому, прежде чем искать проблему не включения в самой машине и начинать ее двигать, сначала стоит проверить саму розетку, к которой подключена ваша машина и убедиться, что она работает правильно. С помощью мультиметра или вольтметра или омметр, вы получите мгновенное чтение состояния вашей розетки. Кроме того, гораздо безопаснее проверить розетку с помощью мультиметра, так как даже одно подключение устройства к сломанной розетке может привести к повреждению. К счастью, тестирование розетки 220v с помощью мультиметра является относительно простым делом.

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

  • OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
  • DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
  • DCA – этот сектор позволяет измерять постоянный ток;
  • ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
  • hFe – функция проверки работоспособности транзисторов;
  • >l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
  • Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

На передней панели располагается вращающийся переключатель – триггер режимов, имеющий круглую форму, а также жидкокристаллический дисплей, на котором отображаются все результаты измерений. Питается тестер от батарейки «Крона» с постоянным напряжением 9 вольт. Перед началом эксплуатации её помещают в специальный контейнер, расположенный под крышкой на задней части корпуса

При подключении очень важно не перепутать полюса батареи, иначе прибор может выйти из строя

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Подключение щупов к мультиметру

Щупы мультиметра представлены металлическими стержнями с изоляцией. Посредством щупов обеспечивается контакт между измерительным прибором и тестируемым устройством.

В нижней части корпуса измерительного прибора располагаются специальные гнезда, к которым требуется подключать щупы. Выпускаются модели с двумя или тремя гнёздами. Щуп красного цвета нужно подключать в любой свободный разъём.

Любые минусовые разъемы маркируются знаками «Заземление» и «COM». К такому разъёму чаще всего подключается провод черного цвета. Замер сопротивления тока не выше 200 мА и измерение напряжения осуществляется разъемом, имеющим маркировку «VОmA».

Электрический мультиметр: тестер для различных электротехнических измерений

Разъемы с надписью «10А» или «10 ADC» предназначаются для замера силы тока в пределах 200 мА – 10 А. Если щуп мультиметра в процессе тестирования будет подключен к неверному разъёму, то многократно возрастает риск сгорания предохранителя или самого проверяемого прибора.

Очень удобными в быту являются дополнительные щупы, снабженные наконечниками-«крокодилами» и отличающиеся достаточно длинными проводами.

Возможные проблемы

Ни один прибор, в том числе и цифровой мультиметр, не лишён возможности отобразить неправильные или неполные данные либо не отобразить их вообще.

Не включается

Если тестер не показывает ничего – проверьте, включён ли он вообще. Далее проверьте, есть ли в нём батарейка, не разрядилась ли она настолько, что он перестал включаться. Проверьте, цел ли дисплей. Если тестер включён, но с новой батарейкой он ничего не показывает – причины следующие:

  • отпал провод питания или клемма, батарейка повреждена или её содержимое вытекло;
  • прибор падал, ударялся, промокал, отчего дисплей потерял контакт с интерфейсным модулем (контроллером цифровой матрицы);
  • при попадании агрессивных химикатов вытекли жидкие кристаллы и повреждена отражающая плёнка – экран становится не просто нерабочим, а белёсым;
  • неисправна центральная микросхема, управляющая работой прибора.

Если у вас есть необходимые знания и навыки по ремонту, вы можете разобрать прибор. Выяснить, что в нём неисправно, вам вполне по силам. В последнем случае, когда не работает АЦП (микрочип с преобразователем), мультиметр починить не удастся. Исключением является лишь ситуация, когда под рукой есть другой мультиметр, в котором повреждён экран, кнопки и/или переключатель.

Преувеличивает значения напряжения

Если батарейка разряжена – прибор начнёт «врать». Бывали случаи, когда «розеточное» напряжение вместо 220-240 В показывало, например, 260-310. Такое происходит, когда батарейка разряжена до 7-8 вольт. Замените батарейку на новую и повторите замеры в том же месте. Скорее всего, эта проблема будет решена.

Дисплей слишком «бледный» или «яркий»

Лёгкое высвечивание всех секторов цифр на фоне нужных (например, цифра 8 на фоне цифры 3) – показатель того, что вам попалась батарейка с напряжением, случайно оказавшимся выше 9 В, например, 10,2). Также подобное наблюдается, когда тестер принудительно запитан из розетки от 12-вольтового адаптера питания, что является превышением. Не подавайте питание с напряжением больше, чем 9 В.

Бледное свечение секторов дисплея (еле видны цифры) свидетельствует о том, что батарейка разряжена до 6 В, мультиметр вот-вот выключится. Смените батарейку.

Неправильное отображение цифр

Например, если вы увидели вместо цифры «8» заглавную «L», «штрих», «пробел», «минус», заглавную или строчную «П» (или «U», «С», «А», «Е»), «мягкий знак» (всего этого не должно быть), то вышел из строя контроллер дисплея. В ряде случаев могут быть частично повреждены соответствующие элементы цифровой матрицы.

Если у вас есть исправная матрица от точно такого же тестера, в котором сгорела или разбилась «материнская плата» – вы можете переставить уцелевший дисплей из него, а затем сравнить результаты. При обнаружении тех же неполадок подозрение уже падает на контроллер дисплея. Здесь вы уже ничего не сделаете. Приобретите новый мультиметр.

Не работает «пищалка» в режиме прозвонки

На некоторых мультиметрах есть кнопка, отключающая писк прибора при прозвонке линии. Убедитесь, что сигнализатор не выключен. В противном случае от платы отсоединился провод «пищалки» либо она бракована или повреждена при прошлом неаккуратном ремонте прибора. Установите звукоизлучатель от другого такого же тестера. Можно работать и без него.

Не работает подсветка

Если вы не выключали подсветку с помощью специальной кнопки либо батарейка не «села», то признаком нерабочей подсветки могут оказаться бракованные или отпавшие светодиоды. Проверьте (и замените) их. Можно работать и без подсветки.

Заторможенная работа прибора

Медленное реагирование мультиметра на смену условий, например, подключение других резисторов, указывает на дефектные вспомогательные детали на его плате. Так, если сопротивление меняется не сразу при добавлении резистора, в режиме ожидания последняя цифра «0» меняется на «1» и обратно, то причина в неисправности конденсаторов на плате прибора.

Экран включается и гаснет

Когда экран загорается при запуске, но за несколько секунд после включения гаснет – проблема в задающем генераторе мультиметра. Поскольку ЗГ находится в составе основной микросхемы, вы вряд ли здесь чего-то добьётесь, этот элемент не подлежит замене. Замене подлежит весь прибор.

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе.

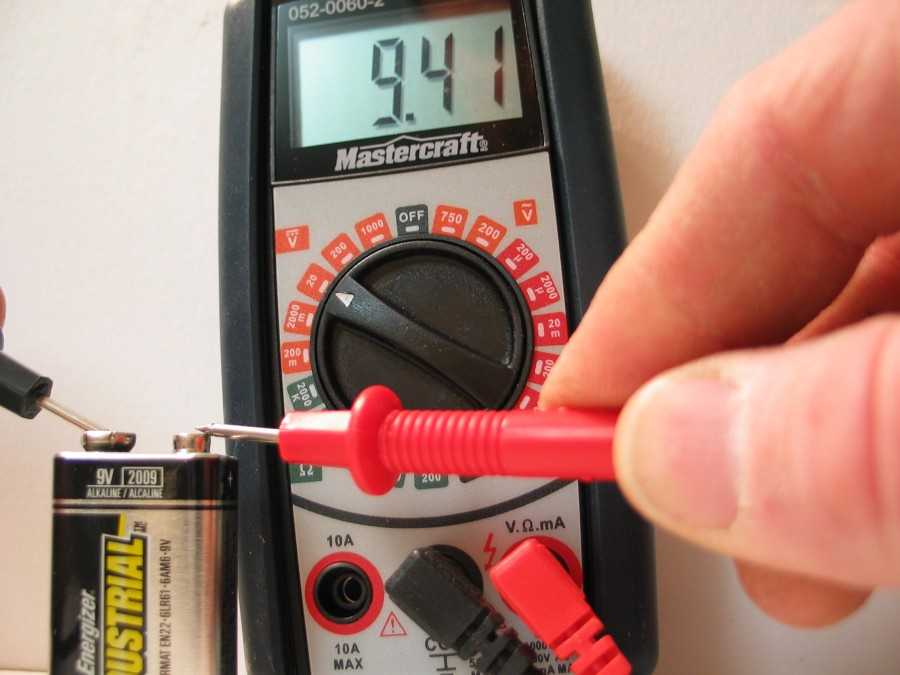

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

Зачем нужно делать замеры

Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.

По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.

Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.

Электрооборудование может выйти из строя при высоком вольтаже

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть 600, 1000) секции “V~”. Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.


Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем – “пустить” мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один “ноль” – прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.


Значения на экране скачут и не показывают точно 220В – это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Заключение

Если все же возникают сложности, как в розетке проверить напряжение мультиметром, то в инструкции к прибору дается об этом подробное описание. Радует, что такие устройства имеют приемлемую цену.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Рейтинг
( 1 оценка, среднее 1 из 5 )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
