Управление освещением с пульта ду

Как подключить беспроводный дистанционный выключатель своими руками

Подключение дистанционного устройства

Первым делом необходимо отключить напряжение на проводах, к которым планируется подключать силовой блок. Затем монтируется модуль к проводам, соблюдая входящее и выходящее направление тока.

Чтобы выключатель заработал, нужно сделать привязку к силовому блоку. Для этого зажимают кнопку и удерживают, пока светодиодный индикатор не начнет быстро мигать. При этом нужно нажать клавишу на выключателе. При правильной привязке приемника должен быть щелчок реле. Он будет срабатывать на включение одного из осветительных приборов. Чтобы подключить в схему вторую лампу, процедуру повторяют снова.

Один и тот же свет можно запрограммировать на разные включатели, чтобы их активировать с разных точек дома или квартиры. Привязку можно повторить для брелока или других переносных устройств передачи сигнала, например, пульта управления освещением.

Чтобы отвязать приемник от выключателя, нужно снова зажать центральную кнопку на 5 секунд или более, пока не начнет медленно мигать, потом отпустить кнопку на выключателе.

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
Выключение. Происходит по нажатию клавиши.
Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
Бистабильность. Для включения/выключения света используется последовательное нажатие.
Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
Убирается старый выключательный механизм.
Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
Фаза подкидывается на контакт L без пропускания провода через устройства.
На контакт N при помощи провода из распределительного щитка подводится ноль.
На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Умные лампочки

Наверно, многие слышали про так называемые умные лампы. Основной особенностью таких лам является управление их параметрами через смартфон, подключенный к Wi-Fi сети. По сути, вы можете регулировать яркость этих ламп, включать и отключать их посредством программы вашего Android или iPhone телефона. Наиболее популярными умными лампами от именитых брендов являются:

LightFreq;
Nanoleaf Bloom;
BeON;
Vocca;
Philips Hue;
LIFX.

Теперь рассмотрим пример использования нашумевшей умной лампочки LIFX. Популярность эта лампочка приобрела, когда всего за шесть дней смогла набрать сумму более миллиона долларов на краудфандинговой площадке Kickstarter. Собрать такую внушительную сумму LIFX помогла ее простота подключения. Для этой лампочки не нужно дополнительных модулей, которые занимают дополнительное место в квартире. Чтобы заставить ее работать, достаточно вкрутить лампу в цоколь E27 светильника и включить переключатель для поиска сети Wi-Fi. После установки лампочки необходимо скачать официальную программу из магазина приложений для телефонов iPhone или Android. После установки программы необходимо найти подключенную лампу в сети Wi-Fi. В программе вы найдете четыре вкладки, которые позволяют управлять таким функционалом:

Colors — эта вкладка позволяет выставлять различные оттенки цветов, которых в этой лампе 16 миллионов;
Whites — эта вкладка позволяет выставлять уровень яркости белого цвета, который мы используем в обычных лампах;
Themes — множество предустановленных тем, которые активируют различные световые эффекты;
Effects — это меню позволяет создавать свои собственные световые эффекты.

На сегодняшний день начальная цена на самую простую модификацию лампы LIFX составляет 30 долларов. Если вы будете приобретать комплекты от двух, трех или выше ламп, то вы сможете существенно сэкономить.

Из примера видно, что включение от двух, трех или выше умных ламп поможет вам создать в своем доме или квартире систему умного освещения, которую можно развернуть своими руками даже за пять минут.

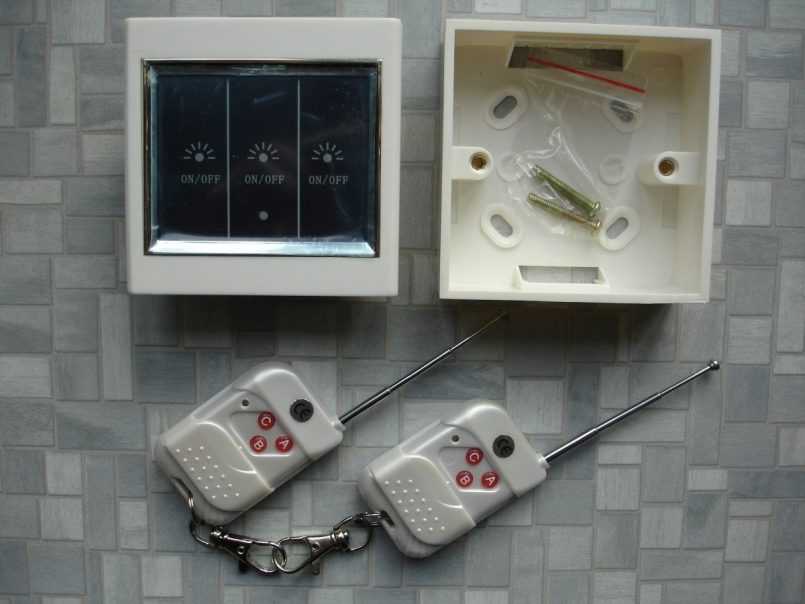

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный
приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое
включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются
у некоторых производителей электроники, в целом — это достаточно редкое решение, реализованное каким-либо
брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e — управление нагрузкой до 500 Вт, радиус
действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц — стандартная для большинства
устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки
(подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным
устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции — могут управляться не только с пульта.
Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками — пультами в виде обычного
выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются
этим же производителем. Некоторые модели приемников поддерживают
функцию диммирования. Из недостатков следует отметить, что это
устройство достаточно сложно найти, а также — выключателю-приемнику необходим нулевой провод. Наличие
нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль
не предусмотрен).

В процессе поиска мне удалось найти лучшее, на мой взгляд
решение — выключатель с Алиэкспресс Smart Switch. Выключатель
монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных
расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный
компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить — четыре кнопки пульта могут
управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную
клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние
при перебоях с электричеством.

Помимо легранда и «безымянного» китайского устройства встречаются и другие производители, к примеру Brenin
Mount Switch. Этот прибор также может использоваться в составе умного дома — с пультом, различными датчиками и
выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось.
Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

А вот на сайте производителя «умного дома» noolite «Ноотехника» вполне реально получить консультацию грамотного
специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок
SB-1-100 — подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется
к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем.
Блок совместим со всеми устройствами умного дома noolite — пульты, датчики и беспроводные выключатели. Способен
работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл.
и диммируемом, когда яркость ламп плавно регулируется.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании
энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2
мкФ. Иначе лампы могут слабо светиться или мигать. Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных
выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления
реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы — дополнительные
точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство — на передатчики
не нужно тянуть проводку.

Как подключить?

Для правильного подсоединения устройства надо изучить электросхему, которая идет в комплекте. Сначала на выключатель надо подать напряжение, для этого выполняется подключение фазы и нулевого провода. К самому устройству будет прокладываться фазный кабель, нуль не требуется, поэтому его установка выполняется в месте монтажа осветительного прибора. Если в квартире монолитный потолок, а не подвесной, то скрыть устройство можно в подрозетнике. Допускается монтаж в основании светильника, этот метод более удобный.

Чтобы получить контакт фазы, который будет поступать без разрывов и всегда подавать напряжение на устройство, включите переключатель. Можно соединить электроцепи напрямую, этот метод более предпочтительный. Прежде чем выполнить задачу, надо отключить напряжение в электросети и убедиться в том, что ток на линиях отсутствует. Если напряжения нет, выполняется снятие старого переключателя. К нему подсоединены один фазный контакт и два нулевых. Чтобы сделать фазу без разрывов, этот контакт надо подключить к одной из электроцепей, соединенных с осветительным устройством.

Подключение переключателя разберем на примере модели Zamel RZB-04:

На выход L подсоединяется фазный кабель. Проводить его через переключатель не надо, поскольку устройство функционирует в постоянном режиме.
К контакту N надо подсоединить нулевую электроцепь, она берется из распределительного щитка.
На выход Out1 подключается фазный контакт, идущий на осветительный прибор. Для соединения потребуется нулевой провод. Он берется от приемника (выход N) либо от распределительного устройства.
К контакту Out2 подсоединяется фазный провод, он также идет к осветительному устройству либо к группе приборов (в данном случае вторая группа). Нулевой контакт берется там же, где и при подключении к выходу Out1.
На выход Int1 должен быть подключен импульсный переключатель. Его особенность заключается в том, что во время клика по кнопке он передает только кратковременный импульс. После активации выполняется смена режима функционирования первой группы осветительных приборов. Это позволяет управлять устройством посредством пульта либо импульсного переключателя.
На контакт Int2 подсоединяется один либо группа импульсных переключателей. При клике кнопки изменяется режим функционирования второй группы.

После подключения требуется привязать дистанционное устройство с приемным адаптером сигналов и выставить режимы функционирования. Для настройки включается автомат и на электросеть подается напряжение. В соответствии с инструкцией выполняется выбор требуемого режима функционирования. Можно остановиться на стандартном способе.

Процедура настройки выполняется так:

Используя отвертку, кликните по клавише Prog, расположенной на радиоприемнике. Эта кнопка удерживается до момента, пока не начнет гореть красный диодный индикатор, после чего она отпускается.
Затем кратковременно кликните по верхней части кнопки самого переключателя. Красный диодный индикатор начнет гореть.
Кликните по нижней части кнопки переключателя. Убедитесь, что диод загорелся.

Перенастройка второй клавиши выполняется аналогично. Различие состоит в том, что все действия выполняются с другой, ненастроенной кнопкой. Когда привязка будет окончена, устройство можно установить на поверхность стены. Для фиксации в комплект входит двусторонний скотч и набор дюбелей с саморезами. Проще использовать скотч, он для большего удобства разделен на несколько квадратов, которые фиксируются по периметру устройства.

После установки переключателя выполняется монтаж контрольной лампочки и тестирование установленного устройства путем отключения, выключения и настройки различных режимов.

Принцип управления

Радиоволновое управление удобнее, так как сигнал проходит сквозь препятствия

Промышленность выпускает приборы, работающие по одному принципу, но отличающиеся в используемой технологии.

Управлять датчиками выключателя можно генераторами излучения таких типов:

Инфракрасное. Источником является пульт, испускающий инфракрасные волны определенного спектра. Особенностью таких устройств является необходимость нахождения приемника и передатчика в зоне видимости. Сигнал от стен не отражается, поэтому пульт нужно направлять на окно приемника, что не всегда удобно. Для управления удаленными приемника могут быть установлены промежуточные ретрансляторы.
Радиоволновое. Это более удобный и функциональный вариант. Радиоволны распространяются объемно, проходя через одни препятствия и огибая другие. Благодаря такому свойству можно включать светильники, находящиеся на значительном удалении от пульта, в том числе в комнатах с закрытыми дверями.

Приспособления обоих типов могут применяться автономно, в качестве индивидуальных элементов квартиры или использоваться в системе «Умный дом».

Контроллер в цоколе

Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без. Для примера возьмем устройства из серии «уютный дом» от компании «TDM» — патроны программируются на нужные клавиши пульта специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.

Также в линейку «уютный дом» входят вилки-розетки, работающие аналогичным образом.

Схема пульта дистанционного управления

Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.

Разработано две схемы для этой цели:

Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.

Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.

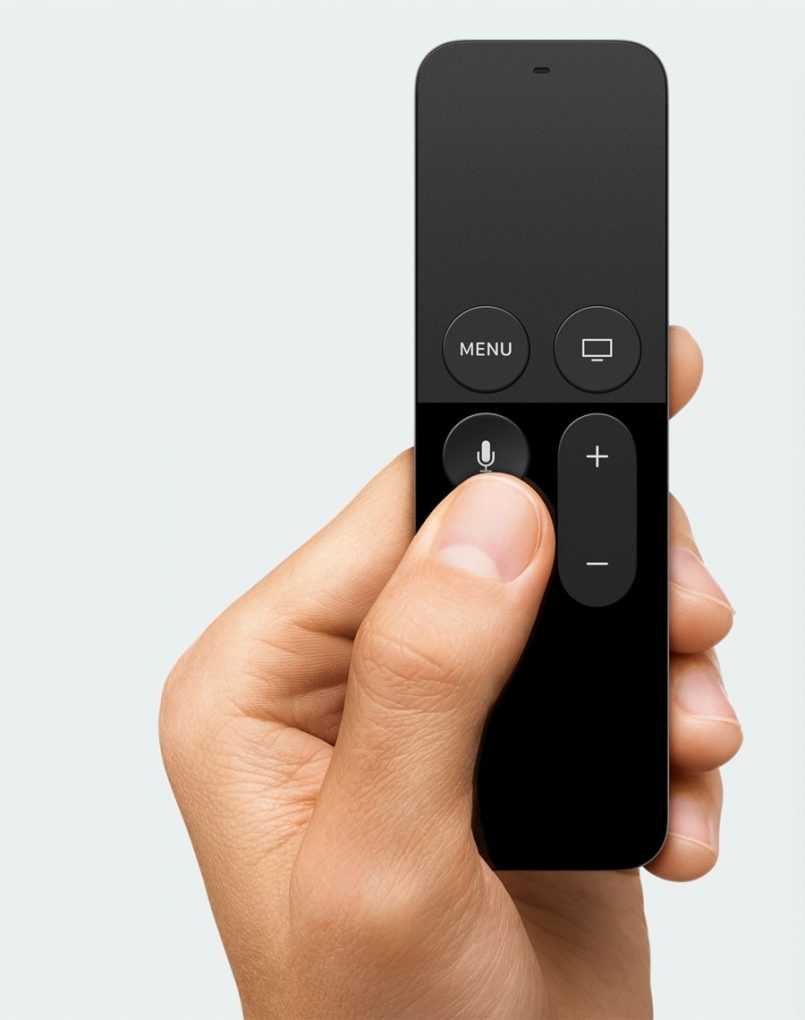

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.

Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Виды выключателей

Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели. Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Датчики ультразвукового типа

Эти приборы похожи на рассмотренные выше. Внутри устанавливается генератор звуковой волны, ее частота не более 60 кГц. При этом ультразвук изучается и отражается от всех объектов, которые находятся в радиусе действия устройства. Как только человек или животное попадает в радиус охвата, происходит изменение звуковой волны, которая приходит на датчик.

Прибор сразу же начинает регистрировать движение. Недостатки у таких устройств все же имеются. Среди них стоит отметить, что они не всегда реагируют на плавное перемещение человека или животного. Кроме того, они могут вызвать дискомфорт у домашних питомцев.

Но есть и явное преимущество этих устройств. Можно выделить низкую стоимость, а также возможность работы при повышенной влажности, больших перепадах температуры, а также они регистрируют движения независимо от того, из какого материала изготовлена одежда человека.

Принцип действия и устройство пультов ДУ

Пульт дистанционного управления выпускается в пластиковом продолговатом корпусе. На лицевой части расположены кнопки, которыми пользователь и подает управляющую команду. На торце находится линза ИК излучателя, с которого и отправляется сигнал. Под крышкой расположено место для подключения батареек.

При разборе ПДУ можно увидеть печатную плату с контактными площадками и смонтированными электронными компонентами.

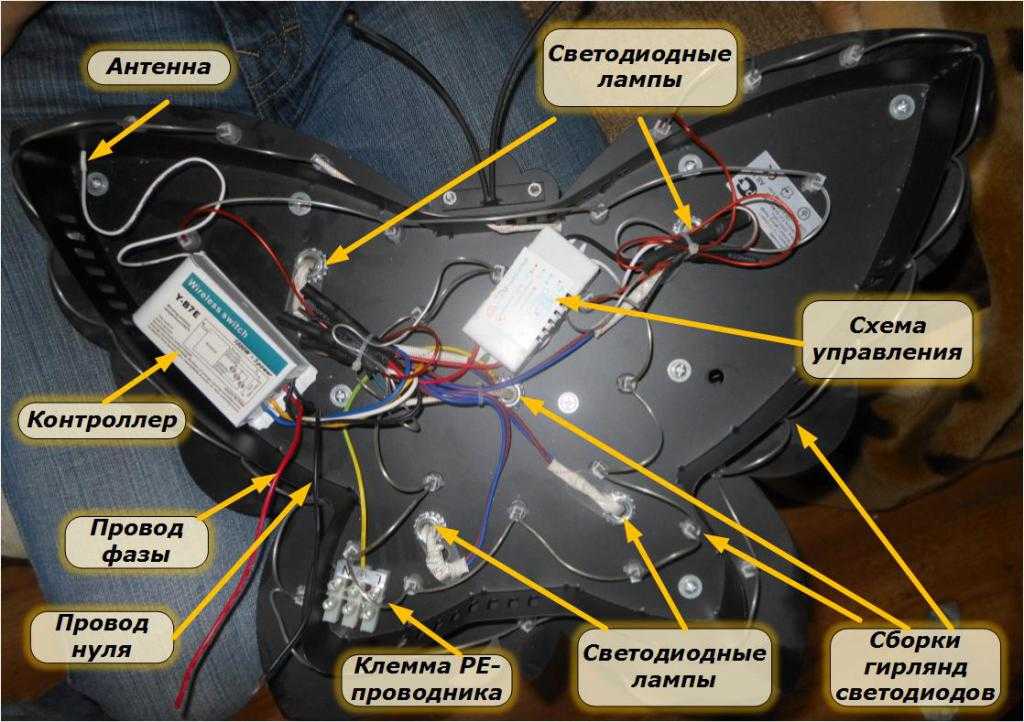

Схема блока управления несколькими светильниками

В основе системы управления освещением лежит контроллер. Он может быть одноканальным, двухканальным, трехканальным и более. Это значит, что к нему можно подключать одну и более группу светильников. Обычно для управления несколькими различными источниками используются пульты в виде брелков с 2-6 кнопками, каждая из которых запрограммирована на определенные лампы.

Большинство пультов дистанционного управления освещением имеют основную микросхему, которая формирует сигнал управления при нажатии кнопки, усилитель сигнала и инфракрасный светодиод. Схема представляет собой контроллер, в котором прописан код. Также на входе платы располагается кварцевый резонатор, помогающий синхронизировать частоты приемника и передатчика.

Принцип работы и конструкция

Приемник и пульт дистанционного переключателя

Конструктивно устройство дистанционного переключения освещения состоит приемника и передатчика сигнала.

Подробнее об этих устройствах:

Приемник. Элемент выполнен в виде радиореле, управляющегося посредством пульта дистанционного управления. Выключать и включать свет можно от мобильного устройства, подключенного к сети Wi-Fi, а также от проводного переключателя. В результате поступления сигнала реле срабатывает и замыкает контактные элементы либо размыкает их. Желательна установка устройства к непосредственной близости к осветительному прибору или внутри него, если позволяют размеры. В случае с точечными светильниками устанавливать устройство надо в распределительном щитке или в свободном пространстве между подвесным и основным потолком.
Передатчик или пульт. Устройство конструктивно состоит из генератора, вырабатывающего электроэнергию после активации кнопки на пульте. Выработка происходит после прикосновения к сенсору или передаче сигналов с мобильного гаджета. Электрически сигнал преобразуется в радиоимпульс, который улавливается приемником. Монтаж передатчика можно выполнить в стене или вовсе не устанавливать, а носить с собой. Внутри пульта есть источник питания, поэтому подключать его к электролинии не нужно.

Инфракрасное управление

Осветительные устройства управляются посредством воздействия инфракрасного излучения. Для этого процессорный модуль управления надо соединять в разрыв электроцепи освещения. Действие может производиться с помощью пульта от телевизора. Устройство наводится на процессорный модуль, после чего нажимается кнопка, которой не переключаются телевизионные каналы. Это приводит к записи команд в память устройства, затем управление освещением выполняется с нажатой клавиши. Основной минус этого метода управления состоит в необходимости обеспечения прямой видимости на небольшом расстоянии.

Радиоволновое управление

Такой вариант управления более распространен. Передача сигналов на радиовыключатель выполняется с пульта на процессорный модуль. который настроен для работы в определенном частотном диапазоне. Обмен пакетными данными выполняется посредством использования специальных кодов. Высокая надежность передачи сигнала от пульта на сам радио переключатель обеспечивается благодаря созданию нужного уровня импульсов и их повторению в определенной последовательности. Сигналы повторяются несколько раз. Для предотвращения ситуации, когда освещение срабатывает от соседского пульта, каждому переключателю назначается собственный уникальный адрес.

В радиоуправляемых устройствах часто применяются энергонезависимые контроллеры, что позволяет использовать их без подключения к бытовой сети.

На выключателе располагается клавиша, с помощью которой можно выключить удаленное управление и переключать освещение вручную. Такие устройства могут оснащаться клавишей поиска, кликнув по которой можно найти потерянный пульт. Устройство сообщит о своем месте нахождения с помощью звуковых сигналов. Управление освещением возможно с помощью мобильного устройства либо компьютера. Для этого предварительно на устройство надо загрузить программу и настроить конкретные команды.

Между собой радиоуправляемые выключатели делятся по используемой мощности, которая может достигать нескольких киловатт. Возможна настройка устройств для работы с отдельными осветительными приборами или целыми системами освещения. Оптимальным вариантом будет управления с общего передатчика разными группами ламп.

Mr. Борисыч рассказал о принципе действия беспроводной радиовыключателях.

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.

Разновидности

Беспроводные системы не слишком разнообразны, но все же их принято различать по ряду признаков. Классифицируются такие приборы по следующим параметрам:

тип управления;
возможность контроля интенсивности света;
количество приборов освещения под управлением.

Существуют такие типы беспроводных приборов с точки зрения их функционала:

С возможностью задержки срабатывания. Благодаря такой функции прибор срабатывает не сразу, а спустя некоторое время (пока человек идет к кровати, например).
С функциональностью, предусматривающей настройку нескольких каналов. Это дает возможность сразу включать несколько устройств.
Сенсорные панели. Приборы, оснащенные подобными панелями, управляются касанием.
Наличие Wi-Fi или передача сигнала по радиочастотам.

Как сделать пульт своими руками

Схема 4-канального пульта

Пульт ДУ — это устройство, которое можно собрать, преобразовав смартфон. Нужно приобрести инфракрасные диоды или вынуть их из ненужных пультов (2 шт.) и штекер от старых наушников. Для сборки понадобится наждак, изолента и суперклей, работа проводится кусачками и паяльником.

Для изготовления выполняются этапы:

С одной стороны зачищаются выступающие сбоку элементы ИК диодов с помощью наждачной бумаги.
Диоды с помощью суперклея соединяются так, чтобы внутри оказалась сточенная сторона.
Лапки диодов нужно согнуть и лишние выступы демонтировать кусачками.
Паяльником припаиваются аноды друг к другу.
Проводится аналогичная обработка второго диода;.
Оба светодиода нужно подключить к штекерным лапкам без соблюдения полярности.
Место пайки обмазывается клеем и защищается изоляционной лентой.

Режим подсоединения делается через IR Port или WI-FI, IR Blaster. Выбирается модификация телевизора и подтверждается действие. Переделанный смартфон направляется на ИК приемник домашнего экрана, функции оказываются под управлением.

Обзор дистанционных включателей

Среди наиболее известных на рынке моделей особо выделим выпускаемый в Белоруссии ИК дистанционный переключатель света типа «Сапфир-2503», а также систему с радиоуправляемым каналом марки «Ноотехника Ноолайт». С изделием первой их этих фирм можно ознакомиться на приведённом ниже фото.

ДУ типа «Сапфир-2503»

Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным производителем, как фирма «СоСо». К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.

Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат). Наличие в комплекте этих приборов специальных диммеров существенно расширяет возможности системы и позволяет осуществлять регулировку освещённости внутренних пространств.

Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:

Включать освещение по заданному адресу или сразу во всём доме;
Регулировать уровень яркости свечения ламп;
В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.

Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.

Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:

Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
После этого вводным автоматом снимается напряжение с дома или квартиры;
На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.

Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.

Основные выводы

Дистанционное управление освещением – это удобная функция, которая постепенно появляется в домах. Управлять светом можно с помощью пульта или смартфона. Также при наличии нужных сенсоров управление может осуществляться путем голосовых команд, хлопков, движения в зоне видимости датчика. Управление светом на расстоянии имеет свои плюсы и минусы, с которыми следует ознакомиться перед установкой системы в своем доме.

ОсвещениеКак организовать освещение в зале кафе, бара или ресторана

ОсвещениеУличный фонарь своими руками: необходимые материалы, требования к безопасности, монтаж
