Как правильно подключить электрический патрон к проводам

Как самостоятельно заменить патрон?

Часто бывает, что у люстры выходит из строя крепление лампочки. Справиться с заменой неисправного элемента может каждый. Особых знаний в электрике этот процесс не требует.

Признаки неисправности:

1. Наличие ржавчины на контактах или гильзе.
2. Повреждение корпуса.
3. Спайка цоколя лампы с гильзой.
4. Короткое замыкание между контактами.

Необходимые инструменты и материалы:

• исправное изделие;
• индикаторная отвертка;
• изоляционная лента;
• отрезок провода;
• клеммник;
• нож строительный;

Важно! Прежде, чем приступить к работе, необходимо отключить питание! Под напряжением приступать к работе опасно!

Последовательность выполнения работ:

1. Сначала нужно демонтировать люстру. На весу работать неудобно. Если люстра крепится на крюке — ее просто нужно снять. Если есть крепежные элементы — их нужно открутить.
2. Затем отсоединяем провода питания люстры. При наличии клеммника нужно открутить зажимные болты, вытащить из него провода. Если соединение на скрутке — снять изоляционную ленту и раскрутить провода.
3. Люстру расположить на столе так, чтобы работать было удобно.
4. Вначале нужно демонтировать старый патрон. Крепиться в люстре они могут разными способами. В каждом случае, требуется индивидуальный подход. Чтобы демонтировать неисправный элемент, нужно его разобрать, то есть открутить цилиндрическую часть. Затем вытащить провода.
5. Монтаж нового. На место старого элемента установить новый и закрепить.
6. Люстру устанавливают в исходное положение.
7. Питающий провод пропускают через отверстие в люстре.
8. Концы провода зачищаем ножом (снять изоляцию).
9. Откручиваем зажимные болты клемм у керамического вкладыша. Вставляем их на место, затем зажимаем отверткой.
10. Вкладыш устанавливают во внутренний паз, затем закрепляются.
11. Люстру крепят на место.
12. Вкручивается лампочка, проверяется в работе.

Если при подаче напряжения лампа загорится

Все сделано правильно. Важно! Фазный провод нужно подключать только к центральному контакту для того, чтобы избежать поражением электрическим током. Важно! Даже если проблем с патронами нет, через каждые 5 лет их рекомендуется принудительно менять

[su_youtube url=»https://www.youtube.com/embed/2snLWp87qLU»]

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Нагревательные кабели для трубопроводов

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Читайте по теме — стоит ли использовать алюминиевую проводку.

Характеристики патронов

Электрический патрон с проводом создан, чтобы обеспечивать механическую прочность соединения и надежный контакт. Обычно, имеют резьбу с диаметром от 5 до 40 миллиметров, максимально допустимую температуру работы в 180 градусов и корпус из пластмассы, металла или керамики. Рассчитаны на работу с источниками до и от 100 ватт. Соответствуют нормативной документации и госту. Обладает весом от 10 до 40 граммов и качественной контактной группой.

Патрон для лампочки e27 с креплением, Е5, Е10, Е12, Е14,Е17, Е26, Е40 обладает соответствующими миллиметрами диаметра. Имеют отличия друг от друга только в показаниях мощности, токонагрузки и сферы применения. К примеру, Е27 имеет максимальную мощность в 880 ватт и применяется в лампах более 100 ватт. Модель е40 подходит для промышленной сферы.

Обратите внимание! Изготавливается преимущественно из керамики. Технические характеристики стандартного цоколя

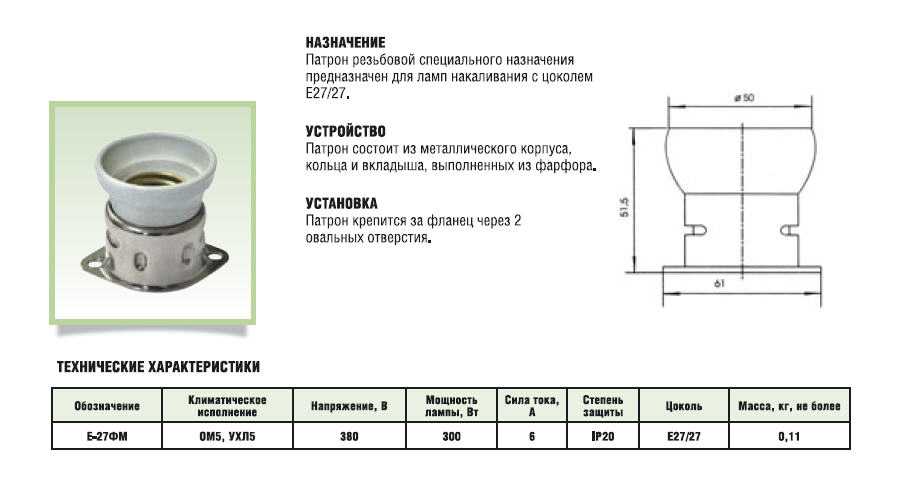

Технические характеристики стандартного цоколя

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

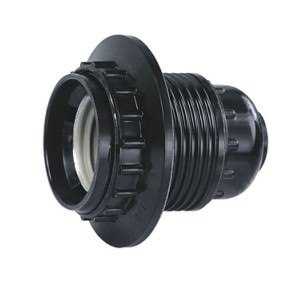

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

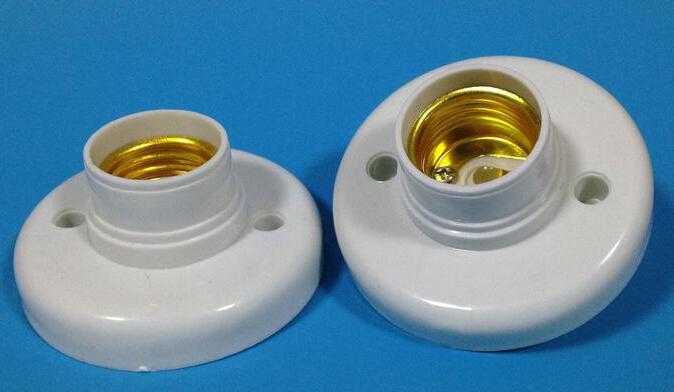

В таком потолочном светильнике можно установить даже керамический винтовой патронФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстрыФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстреФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

• за электропровод;
• на металлической трубке;
• с помощью втулки;
• защелками.

В первом случае необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Последний вариант крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

Галерея изображений
Фото из
С помощью инструмента снимаем с концов нулевого и фазного проводов изоляцию, чтобы оголить металлическую жилу

С помощью плоской отвертки откручиваем два винта, которые осуществляют фиксацию проводов в гнезда с клеммами

Напряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткой

Вставляем провода в выбранные клеммы, аккуратно закручиваем крепежные болты – крепко, но без пережима и изгибов

Шаг 1 – зачистка концов проводов

Шаг 2 – откручивание крепежных болтов

Шаг 3 – определение фазы и выбор клеммы

Шаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Ремонт разборного электропатрона

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

Как выкрутить патрон если лопнула лампочка:

• С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.

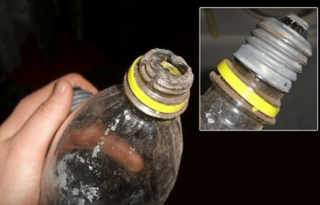

• С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
• Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Читайте далее:

Как подключить патрон к проводам на потолке

Патрон е27 как подключить провода

Как разобрать электрический патрон

Провод для лампы с патроном и выключателем

Как вставить провода в патрон е14

Из чего состоит патрон?

В процессе работы с электричеством очень важно не забывать о четко регламентированных правилах, способных не только обеспечить оборудованию нормальную работу, но и сохранить здоровье владельцам жилья. Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:

Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:

• во-первых, сам элемент и монтируемая в него лампа должны соответствовать друг другу. Это значит, что цоколь осветительного прибора должен быть подходящим;
• во-вторых, не стоит забывать о периодической замене электрического оборудования, что и объясняет необходимость подключения лампы непосредственно в патроне, а не напрямую от сети.

Принцип устройства этого элемента является следующим: посредством особого винта один из проводов крепится к боковому контакту, а другой с помощью такого же винта присоединяется к центральному.

Основными составляющими этой детали являются гильза, корпус и центральный контакт. Все они зафиксированы на изоляторе.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

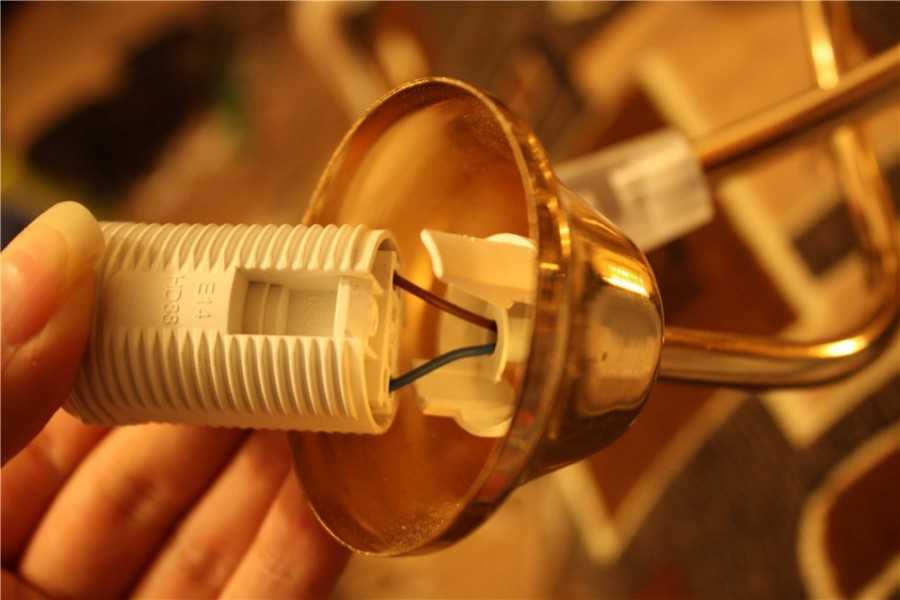

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Подключение электропатрона

Контакты для подключения

Для понимания работы и способа подключения устройства нужно разобраться, как прибор работает. Следует рассмотреть процесс сборки с нуля перед тем как подключить патрон к проводам на потолке. Пластина из латуни прижимается к керамическому вкладышу при помощи центрального контакта. Винт, вкрученный в стальную пластинку, устанавливает контакт на вкладыше.

Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт. Аналогичным образом устанавливается вторая латунная пластина.

На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту

Важно соблюдать маркировку при подсоединении проводов

Последний шаг – накручивание корпуса на дно. Теперь патрон можно использовать и вставлять в него лампочку.

Подключение патрона с клеммами

Клеммный патрон

Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.

Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.

Выпускаются патроны с клеммами с цоколем Е14 и Е27.

Подключение безвинтового электропатрона

Устройства с безвинтовых подключением устанавливаются легко. Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.

Для подсоединения патронов параллельно в люстры, две пары контактов соединяются попарно. На один патрон поступает напряжение, а следующие подсоединяются через перемычки. Всего можно подключить 10 и более патронов.

Цоколь Эдисона

Самым старым прибором, обеспечивающим соединение с осветительным прибором, является цоколь Эдисона. Представляет он собой устройство с винтовой резьбой, вкручивающееся в патрон. Международное обозначение — заглавная буква Е. Двухзначная цифра после буквы указывает на диаметр изделия в миллиметрах. Так, обозначение цоколя E14 говорит о том, что он винтовой с диаметром 14 мм. Классификация размеров подразделяется на:

• большие GES — Е40;
• средние ES — для ламп с винтовым элементом типа Е26 (110 В — для американского рынка) и Е27;
• миниатюрные MES диаметром Е10 и Е12;
• малые (миньоны) SES — применяются в лампе, диаметр цоколя которой равен 14 и 17 мм (для энергетических систем с 110 В);
• микроцоколь LES — ламповые изделия с ввинчивающимся элементом Е5.

Применяются эти конструктивные элементы чаще всего в лампах накаливания и используются для освещения улиц и помещений. Помимо этого, их нередко можно увидеть в бытовых приборах. Промышленность предлагает большое разнообразие осветительных ламп с винтовым цоколем. Они бывают грушевидными, похожими на каплю, круглыми, свечеобразными, в форме гриба, матовыми и зеркальными.

Конструкция лампы накаливания

В схеме лампочки накаливания можно увидеть провода, которые подключаются к клеммам. Конструкция патронов для ламп накаливания бывает обычно с резьбовым соединением. Оно считается более надежным, особенно при использовании ламп высокой мощности. Для изделий небольшой мощности применение резьбы считается неэффективным. Здесь используют ножевые клеммы, чтобы защитить провода.

Патрон для лампы накаливания

Основным элементом лампочки накаливания считается вольфрамовая спираль. Деталь отдает свет на грани своих возможностей. Ее допустимая температура нагрева – 3000 градусов. Если этот показатель будет выше, то спираль просто расплавится. Когда температуры будет недостаточно, то свет потухнет. Размеры этого элемента являются решающими при определении мощности. Параметры спирали определяют конструкцию патрона для лампы накаливания. Она имеет срок годности, хоть разработки в области электроники и достигли прогресса.

Наиболее надежный контакт – резьбовой. По этой причине большинство изделий накаливания имеют цоколь. Резьба сделана круглой. Колба сделана в форме спирали, поэтому остальные элементы соответствуют ей. Есть разные виды цоколей и держателей, которые классифицируют по размерам. Корпус держателя выполняется из разных материалов.

Виды держателей:

• Металлические;
• Пластиковые;
• Керамические;
• Полимерные;
• Силиконовые.

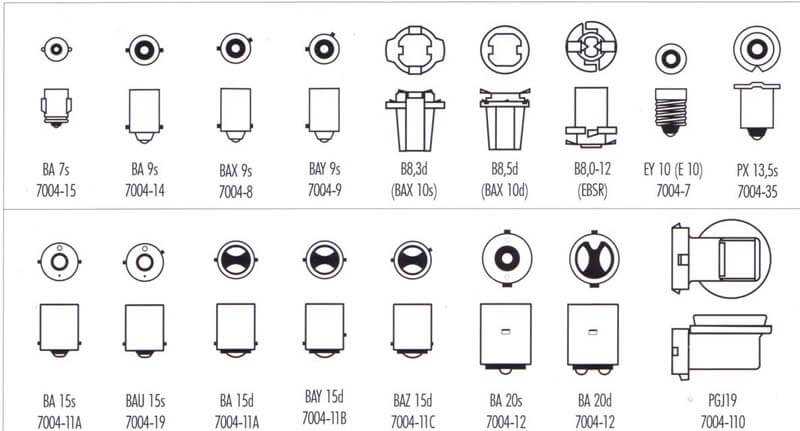

Цоколь обозначается буквой E. Справа в цифрах указан диаметр. Размер стандартный обычной лампы накаливания составляет Е27. Часто встречается прибор накала с размером цоколя лампы Е14.

Цоколи ламп накаливания.

Устройство патрона

В большинстве случаев электропатрон е14 к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые, так как на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Устройство за токоподводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстры с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Устройство на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Его изготавливают из листовых материалов. Проделывается отверстие для прикрепления цоколя е14

Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели

Крепежная резьба разная, поэтому стандартов не существует.

Обратите внимание! Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки следует разобрать и сравнить резьбу

Устройство втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, который использует безвинтовые виды зажимных контактов, соединен защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна. Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.

Устройство с безвинтовыми контактными зажимами

Электропатрон е14 — наиболее распространенный цоколь осветительного прибора. Имеет низкую цену, простоту эксплуатации и широкий цветовой диапазон. Не греется и не имеет в себе вредных веществ.

Как установить новую

Установка обычно является по технологии полной противоположностью изъятию.

• Варианты с резьбой вкручиваются в патрон по часовой стрелке до чувствительного упора. Не усердствуйте с вкручиванием, чтобы не лопнула лампочка или не треснул патрон. Так же выполняется замена галогеновых ламп.
• Длинные лампы контактами вставляются в щели, из которых старая лампа была извлечена. После этого лампа руками проворачивается по своей оси на 90 градусов до характерного щелчка.
• Лампочки в потолочных и прочих встроенных светильниках обычно просто вставляются обратно до щелчка пружины, ни на какие рычажки для этого нажимать не нужно. С помощью подобных механизмов выполняется замена точечных потолочных светильников.
• После установки убедитесь в том, что лампа надежно закреплена в своем гнезде и не болтается в нем, это особенно актуально для замены ее в точечном светильнике.
• Попробуйте включить светодиодную или другую установленную лампу – обязательно отвернитесь от нее, а для всех присутствующих дайте команду «свет», чтобы они тоже не смотрели. Берегите глаза при включении новых ламп – бывали случаи, когда они, бракованные, лопались с первым включением.

Возможные проблемы и пути их решения

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Инструкция по замене

• В первую очередь нужно обесточить помещение.
• Далее отсоединяются элементы крепления, которые удерживают люстру на потолочном основании.
• Откручиваются болтики, держащие клеммы. Из их полости изымается проводка.
• Когда светильник уже лежит на рабочем столе, можно выкручивать сам патрон для потолочного светильника, закрепленный в корпусе.
• Теперь нужно вставить основание нового изделия, зафиксировать.
• Дальше через отверстие в корпусе пропускается токопроводящий потолочный кабель. Обязательно конец провода нужно зачистить.
• Подсоединяем жилы электрического кабеля. Для этого на клеммах, расположенных на съемном керамическом вкладыше, откручиваем болтики, вставляем жилы и затягиваем.
• Вставляем вкладыш с клеммами в специальные пазы, закрепляем корпус.
• Фиксируем люстру обратно на основание потолка.

На этом электромонтажные работы завершены. Осталось вкрутить лампочку и проверить работоспособность прибора освещения!
