Как подключить электрический дверной звонок в квартире

Особенности установки беспроводного звонка на дверь в квартиру или дом

Схема подключения в квартиру звонка беспроводного типа является весьма простой. Особенно это касается варианта, который вставляется непосредственно в розетку. Кнопка монтируется к стене или на косяке входной двери снаружи помещения. Крепление может выполняться при помощи саморезов или дюбелей, что зависит от характера основания. Основной блок вставляется в розетку, которая должна располагаться в прихожей как можно ближе к клавише звонка.

Схема установки беспроводного дверного звонка

Беспроводной звонок является идеальным вариантом для частного дома или загородного коттеджа. Это объясняется тем, что для его установки не потребуется прокладывать кабельную продукцию через весь двор.

При выборе дверного беспроводного звонка для улицы существуют некоторые ограничения. Прибор должен быть рассчитан на наружную установку. В противном случае кнопка быстро выйдет из строя при постоянном воздействии температурных перепадов, повышенной влажности, ультрафиолетовых лучей и прочих факторов.

Для того чтобы беспроводная кнопка звонка могла нормально работать зимой при низких температурах, важно правильно подобрать тип батареек в случае автономного типа устройства. Лучшими являются литиевые батарейки, которые обладают морозоустойчивостью

Подходящим вариантом станет свинцово-кислотный аккумулятор, который будет функционировать длительный период даже при неблагоприятных условиях окружающей среды.

Между кнопкой и звонком необходимо обеспечить минимально допустимое расстояние, на котором должны отсутствовать преграды в виде металлических или бетонных конструкций, что препятствуют воспроизведению сигнала.

Установка дверного беспроводного звонка на дверь не составит трудностей

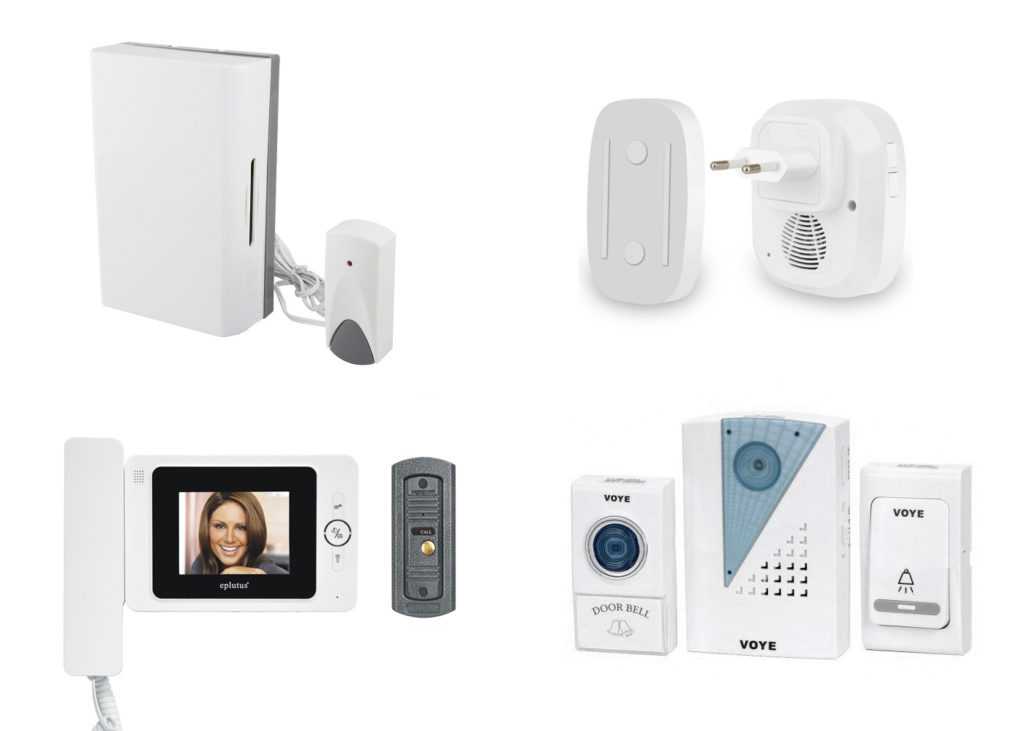

Виды звонков

Дверные электрические звонки подразделяются на:

• электромеханические;
• электронные.

В свою очередь электронные модели бывают:

• проводные;
• беспроводные;
• c автономным питанием;
• с сетевым питанием.

Электромеханический звукоизвещатель соединяется с кнопкой посредством проводов. Это простое устройство, не содержащее в своём составе каких либо электронных схем, работы которого требуется только наличие сетевого напряжения питания. Электронные устройства тоже бывают с проводным подключением кнопки.

Отсутствие проводов, соединяющих излучатель звуков с кнопкой — привилегия электронных звонков. Дело в том, что для передачи сигнала о нажатии кнопки на внешнем модуле используется электронная схема – передатчик. Вторая часть – приемник, установлена в звукоизлучающей части. Такие устройства могут получать питание от батарейки, устанавливаемой как во внешний, так и во внутренний блок. Есть модели, в которых батарейка имеется только в кнопке, а внутренний блок имеет вилку, вставляемую непосредственное в розетку 220в.

Достоинства и недостатки

Электромеханические проводные звонки с сетевым питанием требуют наличия проводки и напряжения питания. При отсутствии проводки потребуются некоторые усилия по её прокладке. Ещё одним недостатком является то, что кнопка непосредственно коммутирует 220в. В случае её повреждения возникает опасность поражения электрическим током. Такие звонки не имеют ограничений по времени пользования, не боятся низких или высоких температур, нечувствительны к меняющимся погодным условиям.

Подобными достоинствами обладают электронные проводные звонки, при условии установки внутри помещений. Кроме того, кнопка электронного звонка нередко подключается к схеме по цепям низкого напряжения, при этом она абсолютно безопасна в использовании.

Электронные схемы, особенно беспроводные внешние модули, наиболее уязвимая часть системы. Неожиданный разряд батареи сделает систему неработоспособной. Большинство простых моделей не имеют индикаторов разряда, поэтому в какой-то момент кнопка просто перестанет работать. Если беспроводная кнопка устанавливается в загородном доме, на улице, следует учитывать влияние метеоусловий, таких как дождь, снег, холод и жара. Электронные компоненты чувствительны к погодным условиям, колебаниям влажности, а на морозе срок службы батареи сильно сокращается. Безусловно, отсутствие необходимости в проводах сильно упрощает монтаж, при этом сам звонок можно расположить в любом удобном месте. При необходимости, возможен перенос его в пределах радиуса действия передатчика кнопки.

Как выбрать?

Чтобы правильно выбрать звонок, нужно учитывать разные моменты: какие функции он должен выполнять, его дистанционные возможности, на какую сумму можно рассчитывать. Если нужен надежный звонок, лучше воспользоваться проводным вариантом. Один раз помучаться с монтажом, зато будет служить почти вечно. Беспроводные модели хороших брендов тоже прослужат долгий срок, следует только не забывать менять батарейки. Что касается дешевых китайских беспроводных изделий, время их работы не поддается гарантии, тут уж как повезет.

Если материальные возможности позволяют, можно свою жизнь устроить максимально комфортно, не просто с помощь видеозвонка, но и с возможностью подключения дорогих умных функций. Они сообщат на смартфон хозяину, находящемуся вне дома, кто к нему ломится в дверь, или сбросят видеоотчет посетителей за определенный срок времени.

Радиозвонок на службе управления бытовыми электроприборами

В последнее время на рынках появилось много дешёвых, но интересных и полезных электронных устройств. Одним из них является дверной радиозвонок. Он представляет собой комплект из передатчика на одном транзисторе, работающего на частоте около МГц, промодулированным кварцевым генератором Гц и сверхрегенеративным приёмником. Например лампами на потолке, или это будет радиоканал одного из датчиков сигнализации, или подъёмником на воротах в гараже. Встречал в интернете даже использование радиозвонка для радиосинхронизатора к фотовспышке. Вот схема звонка, приёмник обычный сверхрегенератор ничего крутить и настраивать не советую — будет только хуже , в крайнем случае можно немного сдвинуть частоту контура, чтоб не исключить случайное влияние других подобных устройств, работающих поблизости. Ещё более повысить помехоустойчивость от других радиозвонков можно заменив часовые кварцы на другие, например 40кГц.

Данная схема может использоватся как кнопка радиозвонка,кнопка паники или пульт управления на одну команду. Преимущества. Кнопка -передатчик.

ВЫБОР И УСТАНОВКА

Современными производителями предлагается огромный выбор разнообразных по своим характеристикам моделей, среди которых всегда есть вариант, который будет полностью соответствовать требованиям пользователя к функциональности, техническим параметрам, стоимости.

В большинстве случаев видеозвонки для входных дверей поставляются в виде комплекта оборудования, включающего видеомонитор и вызывную панель. Такой подход позволяет существенно упростить задачу не только пользователю при выборе аппаратуры, но и монтажнику.

Но в том случае, если предложенные комплекты не соответствуют требованиям, всегда есть возможность самостоятельной комплектации системы.

При выборе видеозвонка стоит обратить внимание на несколько важных факторов.

угол обзора устанавливаемой видеокамеры;
объём памяти (он может варьироваться в достаточно большом диапазоне, в зависимости от желаемых характеристик можно выбрать карту памяти с нужными параметрами);
возможность подключения дополнительных элементов, что предельно важно, если в дальнейшем планируется расширять действующую систему.

Кроме того:

• оборудование может быть проводным или беспроводным;
• монитор и камера могут быть монохромными или цветными;
• камера может быть встроена в панель вызова или устанавливаться отдельно;
• монитор может быть переносным или стационарным.

Также производители предлагают достаточно много дополнительных опций типа подключения дополнительной камеры, устройств инфракрасной подсветки и пр.

В большинстве случаев монтаж осуществляется минимальным набором инструментов. Когда речь идёт о технологически сложных моделях, всё же стоит обратиться к специалисту.

Проще всего установить беспроводные видеозвонки с автономным питанием, что позволяет избежать процедуры прокладки по квартире кабелей для подключения блоков питания.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

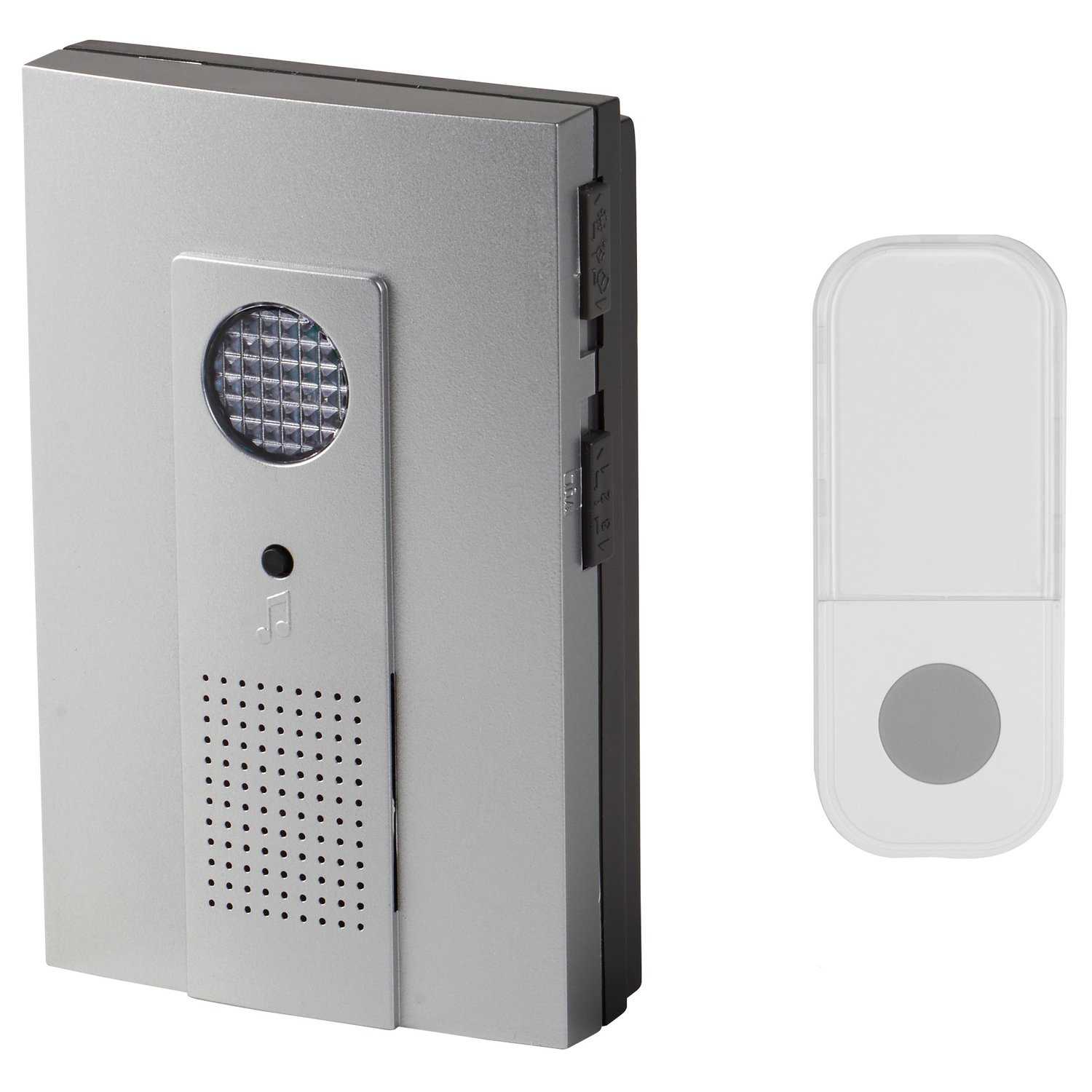

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров)

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

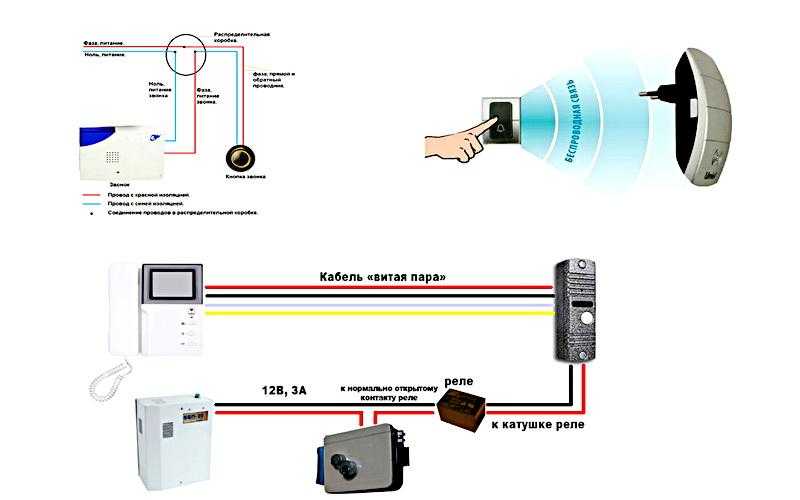

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

• http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
• http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
• http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
• http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

На что следует обратить внимание при выборе?

Чтобы устройство эксплуатировалось на протяжении длительного периода, нужно учитывать следующие критерии:

Звонок на входную дверь выбирают по степени защиты. Например, для монтажа внутри дома достаточно модели с IP20. Такие конструкции плохо защищены от негативных внешних факторов (влага, пыль), но в закрытом помещении при отсутствии рядом источника воды нет необходимости в установке непроницаемого устройства. Для улицы рассматривают модели с IP40 и более. Комплектация

Внимание при выборе беспроводного звонка обращают на количество коробов с кнопками/передатчиками и динамиков с приемниками. Существуют модели с 1 динамиком и 2 кнопками и, наоборот, с 2 динамиками и 1 кнопкой

Выбор следует делать, учитывая собственные предпочтения и условия эксплуатации. Например, для дома с 2 входами лучше приобрести первый вариант.

Выбор типа источника питания абонентского блока в зависимости от личных предпочтений делается в пользу аккумулятора, батареек или комбинированного варианта

При этом не забывайте, что нужно принимать во внимание и возможность подключения внутреннего блока к сети, т. к

эта часть устройства может питаться от напряжения 220 В. Дополнительные функции: камера наблюдения, видеодомофон, датчик движения. Благодаря этому повышается уровень безопасности объекта. Можно выбрать многофункциональную модель или же вариант с камерой или 1 датчиком движения. Это повлияет на стоимость прибора. В дорогих устройствах динамик отличается более высоким качеством звучания, выбор мелодий шире.

• Способ крепления. Чаще всего встречаются модели с двусторонней клейкой лентой на тыльной стороне корпуса. В качестве защиты от вандалов рекомендуется использовать крепеж в виде саморезов.
• Возможность увеличения расстояния между передатчиком и приемником, что реализуется посредством установки ретранслятора. Такой вариант следует рассмотреть, если планируется располагать эти 2 блока на максимальном удалении друг от друга.
• Наличие или отсутствие козырька. Для частного дома этот элемент конструкции является необходимым. Однако перед покупкой следует убедиться, не создает ли козырек дополнительный барьер для прохождения радиоволн.

Прежде чем приобрести прибор, нужно определить, на какой стене он будет устанавливаться: металл, дерево, бетон или кирпич. Такие устройства в большинстве случаев крепят непосредственно на дверь, наличники возле дверного полотна или калитку (вариант для частных домов).

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

• Выберите наиболее подходящие места для установки кнопки и основного блока.
• Отключите вводные автоматы на распределительном щитке.
• Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
• От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
• Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
• Подключите ноль напрямую к основному блоку.
• Соедините фазу кнопки с фазой дверного звонка.
• Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
• Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
• Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

1. фаза от сети 220 (на нее и сработал индикатор);
2. ноль от сети 220;
3. провод, идущий на кнопку;
4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!

Будет полезно прочитать:

• Какие инструменты должны быть у электрика
• Как экономить электроэнергию законно
• Как определить фазу и ноль без приборов

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

• строительный нож;
• набор отверток;
• отвертка-индикатор;
• шурупы и шуруповерт;
• изолента;
• клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

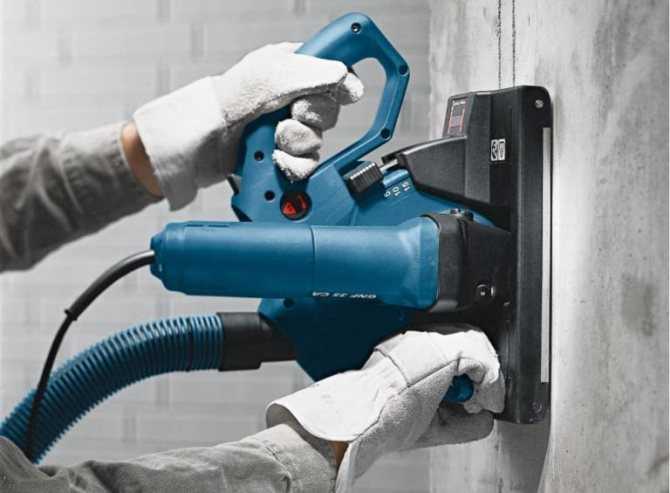

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

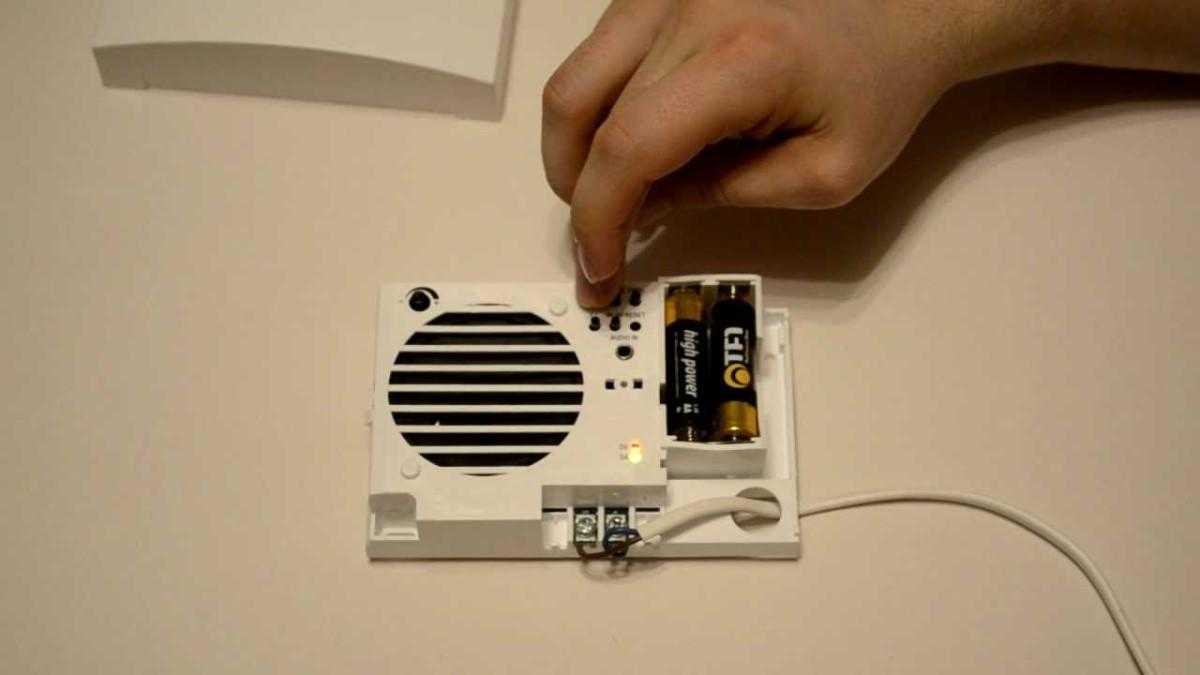

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

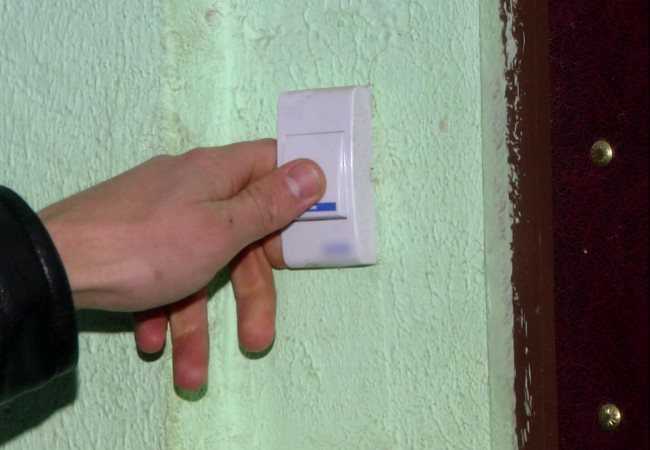

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

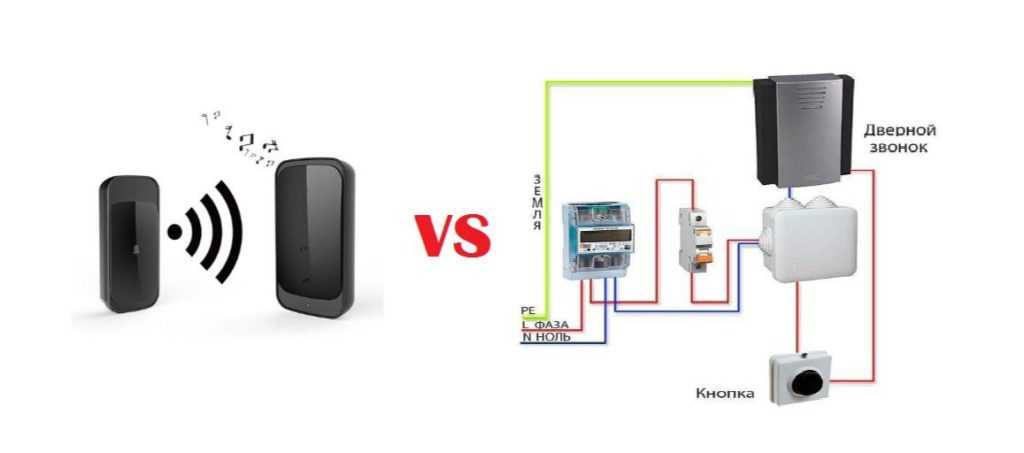

Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

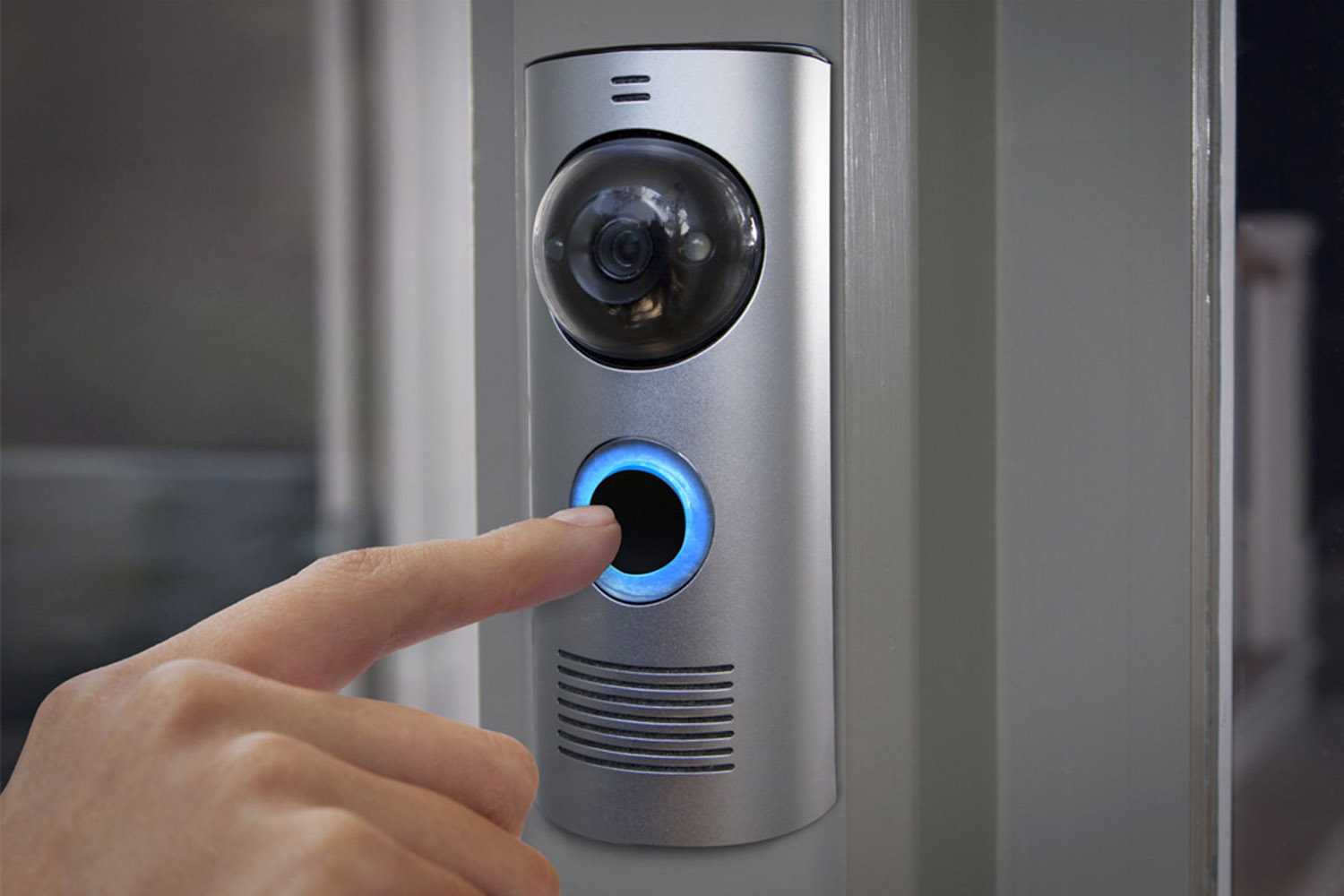

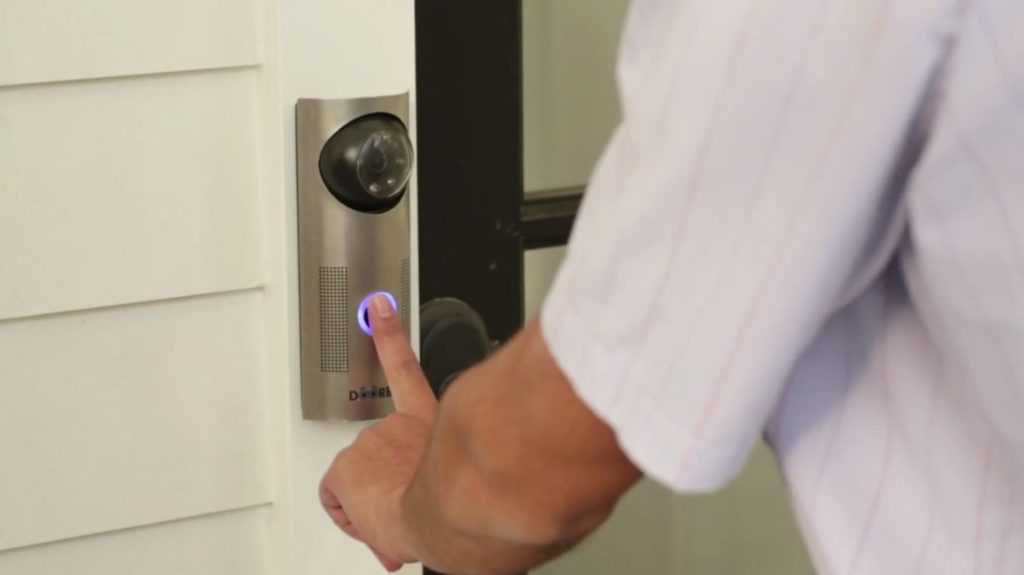

Проводная модель с камерой

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

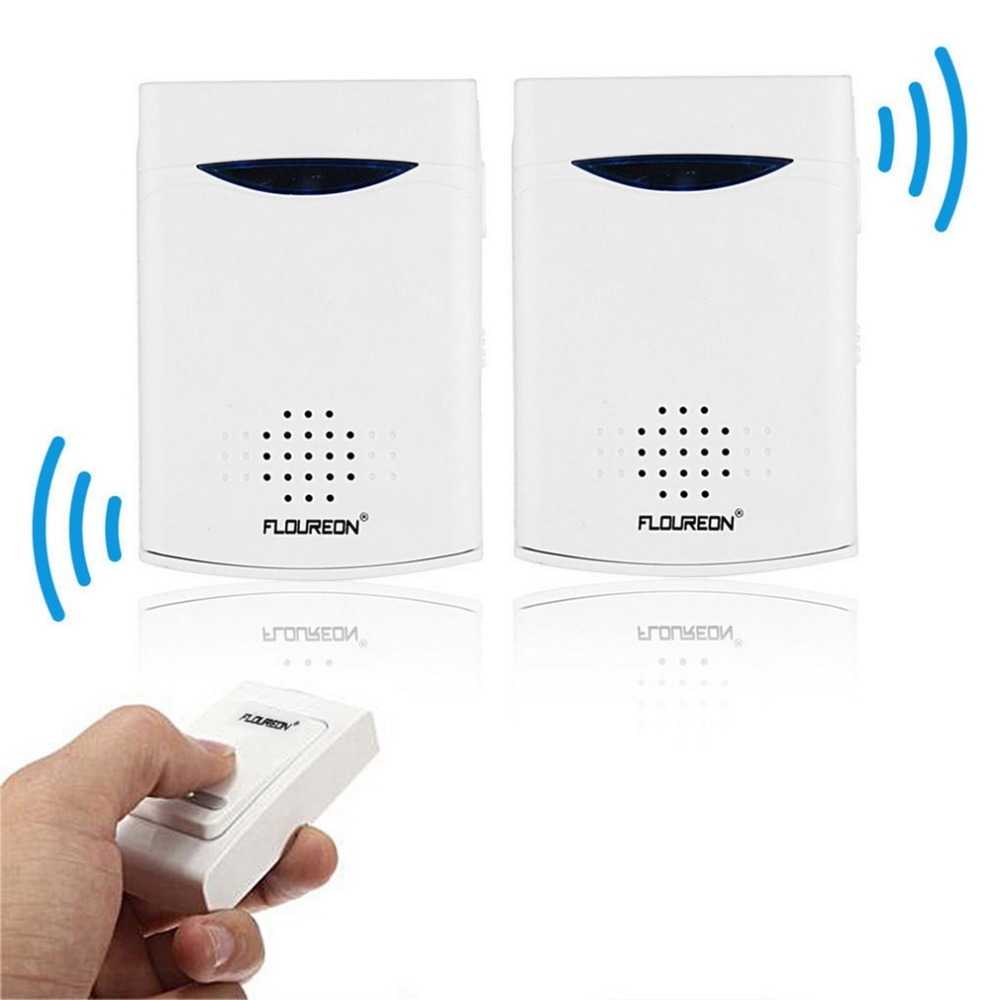

Беспроводная модель

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами

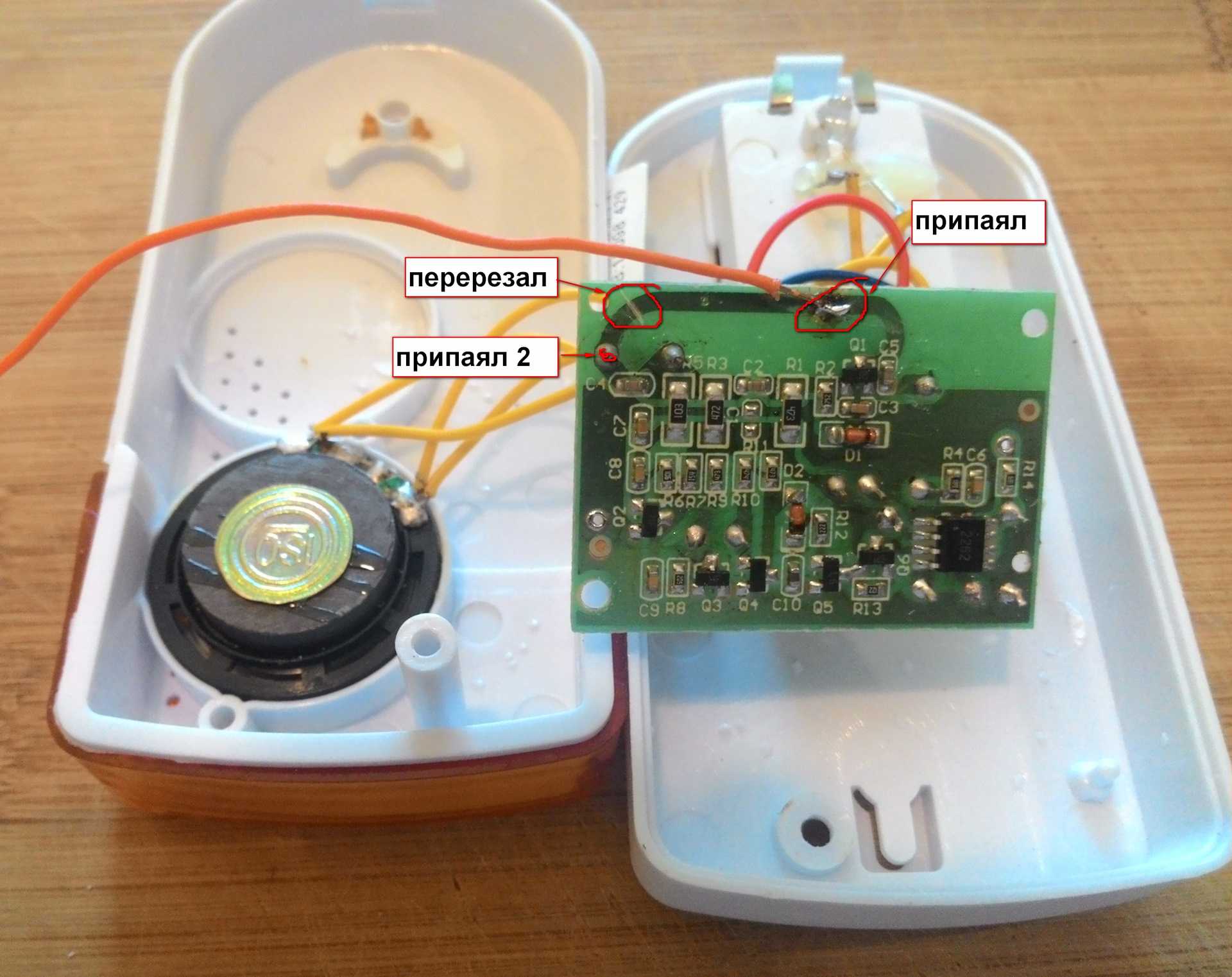

Внутренность радиозвонка

Почему беспроводной звонок не работает: пути решения

Беспроводной звонок – потрясающе удобное устройство. Я установил с десяток таких гаджетов. В квартире, гараже, на даче и у родителей теперь есть девайс, который полностью избавляет хозяев от проблем с проводами.

Каково же было моё удивление, когда я обнаружил, что исправный беспроводной звонок не работает после установки. Я досконально изучил проблему и сумел её устранить.

Об этом и о других способах решения неисправности я расскажу в статье ниже.

Почему не работает беспроводной звонок

Беспроводные звонки отличаются в зависимости от радиуса действия, пылевлагоустойчивости, наличия батареек, материала и других факторов. Конечно, необходимо их учитывать в тот момент, когда вы проверяете гаджет:

1. Замените батарейки на новые.
2. Приблизьте кнопку и приёмник друг к другу. В инструкции обычно указано максимальное расстояние при прямой видимости девайсов.
3. Не располагайте кнопку в месте, которое подвержено погодным условиям.

Существуют и другие причины:

• беспроводной звонок не работает на металлической двери или воротах;
• он лежал без дела несколько лет;
• сместилась частота радиосигнала.

Как устранить проблему

Беспроводные звонки – одни из самых недорогих устройств, большинство из них произведено в Китае. Самые дешёвые девайсы несут в себе массу скрытых проблем. Например, изначально залитая чем-то плата или плохая сборка. В более дорогих вариантах даже есть возможность подкрутить частоту, не разбирая гаджет. Ниже приведены решения самых распространённых проблем:

Почистить звонок

Первое, что можно сделать, если беспроводной звонок не звонит – это открыть корпус и почистить плату спиртом.

Это поможет, если гаджет лежал в упаковке несколько лет, попал под дождь или звонит только тогда, когда находится вблизи приёмника.

Таким образом вы обработаете окислившиеся контакты, а, возможно, исправите изначальную проблему, если плата была залита какой-то жидкостью ещё до сборки.

Поменять частоту

Если у вас совсем не работает дверной беспроводной звонок, то поднесите его ближе к приёмнику сигнала. Возможно, кнопка работает только на минимальном расстоянии. Если чистка платы не помогает, то проблема в смещении частотного диапазона.

В идеале, колёсико регулировки предусмотрено производителем и находится на самом девайсе. Аккуратно крутите его, одновременно нажимая на кнопку. Когда раздастся звук, увеличивайте расстояние между частями устройства, иногда подкручивая колёсико.

Так вы выясните максимальное расстояние и наладите правильную работу девайса.

Если колёсико регулировки частоты отсутствует, то придётся открыть корпус. Также, вам понадобится диэлектрическая отвёртка. Необходимо подкрутить подстроечник катушки индуктивности. Он может находиться и в приёмнике, и в кнопке.

Действовать нужно очень аккуратно и плавно, запоминая количество оборотов, чтобы вернуть всё в начальное положение, если результата не будет. В остальном, действуйте как в случае с колёсиком, постепенно увеличивая расстояние между приёмником и кнопкой.

Настраивая гаджет таким образом, вы сами можете определить расстояние, на которое он будет работать.

Вы всегда можете обратиться в сервисный центр, чтобы не выполнять операцию самостоятельно. Вам помогут и умельцы на радиорынке. Благодаря данной инструкции вы сможете говорить с ними «на одном языке» и точно указать проблему и возможный путь её решения.

Почему беспроводной звонок не работает на металлическом заборе, воротах или дверях? Металл – это преграда для радиосигнала, а иногда и огромная антенна, способная принимать чужие сигналы. Расположите гаджет не на самой металлической поверхности, а на кирпичной стене или деревянном столбе. Либо приделайте сзади звонка деревянную плашку – преграду между ним и металлом.

Есть способы соединить проводную кнопку и беспроводную: первая располагается снаружи ворот, вторая – внутри. При нажатии на первую сигнал по проводу передаётся на вторую и затем без проводов – в дом. Если у вас есть навыки радиолюбителя, вы сможете найти схемы в интернете и усовершенствовать гаджет самостоятельно.

Ещё один хороший вариант: припаять к гаджету антенну. Необходимо разобрать кнопку и соединить внутреннюю антенну и новый провод. Этот проводок можно поднять выше забора или вывести через небольшое отверстие в воротах во внутреннюю часть двора. Такую операцию для вас сможет проделать умелец на радиорынке или сервисный центр.

Наконец, крайний вариант, почему девайс не работает – это поломка одной из его частей. Динамик, радиомодуль, антенна или другие элементы могли выйти из строя. Однако в других случаях, вы сможете решить проблему, воспользовавшись приведённой инструкцией.

Важные моменты

А теперь – обещанные семь пунктов, на которые обязательно надо обратить внимание, вне зависимости от того, будете вы проводить монтажные работы своими руками или обратитесь к мастеру. Это ваш чек-лист, который должен быть в голове

Ну, или перед глазами, записанный на листок. Поехали!

1. Выбирайте место для видеодомофона, к которому у вас есть легкий доступ. Когда мы находим панель в коридоре или в другой комнате, где мы часто останавливаемся или к которой у нас есть легкий доступ, нам будет намного удобнее пользоваться видеофоном

Также стоит обратить внимание на то, что монитор видеофона установлен на самом удобном для жителей уровне. Видимость ЖК-экрана под правильным углом

2.  Кабели должны соответствовать требованиям, указанным в инструкциях производителя (соответствующее количество проводов, соответствующее поперечное сечение, усиление). Использование многоядерных телефонных проводов – довольно частая ошибка сборки. Помните, что они очень устойчивы к механическим повреждениям, они также не подходят для укладки снаружи, в земле даже в защитной трубке. Мы также должны помнить, что мы не должны помещать кабели в легкодоступные места. В идеале, если они экранированы, изолируются так, чтобы они не подвергались механическим повреждениям или наводнениям.

3. Должна быть возможность аварийного открытия двери – если мы не предвидим такой возможности, может получиться, что после случайного захлопывания входа или потери ключей мы не доберемся до нашего дома. Стоит установить дополнительную скрытую кнопку открытия, особенно у ворот. Он также может быть внешней панелью с кодированным доступом. Установка входного телефона

4. Адаптация места для монтажа внешней панели домофона или видеофона. Ошибка, или, скорее, серьезная проблема, заключается в установке межсоединений или видеофонов в старых домах без предварительной подготовки ниш и мест для сборки и защиты проводов. Проблема возникает особенно в старых домах или их заборах. Установка домофона или видеофона должна быть запланирована сразу, все еще на этапе установки дома или ограждения. Тогда мы можем, например, в кирпичной стойке или у входа, сделать специальные ниши для панели, электромагнитную защелку и подготовить пространство для проводов. Благодаря этому вы можете избежать неудобных стен. Обычно вам нужно прокладывать провода внутри стен (контролируя сцепное устройство), даже если у вас есть модель беспроводного домофона.

5. Следите за правильностью освещения – это может относиться как к месту перед воротами, так и к входу в дом. Обычно видеофоны оснащены диодами, которые позволяют получать изображение даже в темноте, но обычно они имеют небольшой диапазон. Поэтому стоит добавить дополнительную лампу, которая включается после наступления темноты, проливая свет на людей, входящих. Он может включаться с помощью кнопки вызова домофона. Объектив видеотелефона не должен подвергаться воздействию прямых солнечных лучей, потому что полученное изображение будет очень расплывчатым. Стоит задуматься о присоединении к установке, а также о функции включения освещения дома, особенно когда он довольно длинный. Полезен сумеречный датчик и таймер, который ограничивает время работы освещения.

6

Обратите особое внимание на маршрутизацию кабеля. Кабель, соединяющий внутреннюю и внешнюю панель домофона или видеофона, должен удовлетворять требованиям модели устройства (количество ядер, минимальное поперечное сечение, возможно, необходимость экранирования)

Часто для этой цели используются многоядерные телефонные линии, которые – из-за их низкой механической прочности – не должны размещаться непосредственно в земле, а приводятся в защитную трубку.

Столь же хорошее, хотя и более дорогое решение – использовать силовой кабель типа YkY, например, 3 x 1,5 мм2.

При планировании маршрута трубопровода необходимо помнить, что он не будет в том месте, где поверхность будет затвердевать. Возможные соединения выполняются в воздухонепроницаемых банках на высоте, не подверженной затоплению.

7. Предусмотрите ограждение для вызывной панели. Если вы планируете установить домофон или видеодомофон, на стадии строительства стоит адаптировать к установке внешней панели

Это особенно важно для столбов ворот кирпичной кладки. При размещении столбов в них должны быть сделаны ниши под панелью, благодаря чему мы избежим резки кирпичей
