Как усилить сигнал антенны телевизора в домашних условиях

Как выбрать усилитель сигнала для телевизора

Современный рынок представляет множество разных моделей, по этой причине многим обывателям бывает сложно определиться, какое устройство им подходит лучше. Чтобы совершить правильный выбор, следует учитывать несколько важных параметров:

1. Коэффициент усиления. Он должен рассчитываться, исходя из приблизительного расстояния между телевизором и источником сигнала (вышкой). Оно не должно превышать 150 км. При расстоянии не более 10 км в усилении сигнала нет необходимости, стоит лишь выбрать подходящую антенну. Если же расстояние между вашим домом и источником больше 10 км, не стоит приобретать устройство с коэффициентом выше, чем необходимо – это приведет к обратному действию и вместо качественного изображения вы увидите новые помехи.
2. Тип антенны. К примеру, для решетчатых приемников подходят модели swa, которые функционируют в диапазоне частот от 49 до 790 МГц. Одни из самых популярных современных моделей Локус отлично совместимы с усилителями типа LSA.
3. Диапазон частот. Удачным решением для обычного наружного приемника (который принимает волны любой частоты) станет установка широкополосной модели, однако более качественный результат показывает прибор, функционирующий лишь в определенном диапазоне.
4. Коэффициент шума. Чем ниже данный параметр, тем лучше будет изображение на экране телевизора.

Производители усилителей ТВ сигнала

Сегодня на российском рынке представлен выбор разнообразного оборудования спутникового, кабельного и эфирного телевидения, в том числе и антенные усилители. Антенные усилители телевизионного сигнала производят такие компании как, «Алкад», «ГАЛ», «Терра», «Люксмен» и многие другие.

Модели антенных усилителей TERRA для многоквартирных домов имеют средний показатель мощности. Они предназначены для обработки, усиления и последующего распределения ТВ сигнала эфирного или кабельного телевидения в локальных сетях.

Усилитель TERRA HA123 оснащен пассивным обратным каналом и выходным каскадом с двухтактным режимом работы. Помимо этого, устройство обладает регуляторами усиления сигнала для различных диапазонов и возможность изменения угла наклона в зависимости от его частотных параметров.

Антенный усилитель ПЧ RTM LAS18F/DC предназначен для спутникового телевидения. Устройство используется для уменьшения потерь телевизионного сигнала в кабели между тюнером и спутниковым конвертором.

Отличительной чертой данного оборудования является оптимизация качества получаемого сигнала при максимальном расстоянии прокладки кабеля (до 30 метров).

Усилитель телевизионного сигнала Planar 21-69 FT используется для увеличения уровня ТВ сигнала только в дециметровом диапазоне, при этом коэффициент усиления составляет 20 дБ. Устройство имеет два способа установки: в непосредственно близости от основного усилителя и с отдельным блоком питания в 12В.

Испанская компания «IKUSI» производит надежные антенные усилители телевизионного сигнала. Например, модель Ikusi ATP-961 – это широкополосный усилитель абонентского типа, он предназначен для работы со спутниковым и эфирным диапазонами частот в раздельном порядке. Это устройство обладает вторым классом защиты, поэтому усилитель отличается долговечностью работы и безопасностью использования.

Нужен ли усилитель

Иногда усилитель просто не нужен. Если вы только привезли телевизор на дачу или в загородный дом лучше проверить сразу, стоит ли тратить деньги. Для такой проверки понадобится сам телевизор и отрезок любой проволоки. Последнюю нужно вставить в разъем для антенны и покрутить ее свободный конец в разные стороны, как бы стараясь настроить. Эти действия абсолютно безопасны.

Если у вас получилось поймать 2-3 канала с нормальным звуком и вполне сносным изображением, усилитель не понадобится. Значит, сигнал в этой местности проходит хорошо и будет вполне достаточно обычной антенны.

В противном случае без усилителя не обойтись.

Преимущества и недостатки антенных усилителей

Использование усилителей антенны для ДМВ бывает в равной степени и необходимым и нежелательным. Уже на этапе планирования любой домашней телесети нужно обеспечить, чтобы количество используемых усилителей было как можно меньшим. Каждый антенный усилитель имеет тенденцию к искажению видеопотока, а при наслоении друг на друга нескольких искажений можно получить эффект, обратный ожидаемому.

Использование усилителя с постоянным усилением не всегда приводит к ожидаемому эффекту. Недостатком этого решения, как ни странно, является как раз его главная характеристика – усиление. Во многих местах необходимо принимать вещание от нескольких передатчиков, или сам ретранслятор излучает сигналы разных уровней. Использование широкополосного усилителя во всем диапазоне его работы может привести к чрезмерному повышению итак высоких уровней некоторых частот. Это, в свою очередь, приведёт к перегрузке допустимого уровня сигнала, который поступает на вход декодера или разъёма телевизионного приёмника. Результатом будет значительное ухудшение параметров качества приёма, что приведёт к отключению самого разъёма. В таких случаях усилители должны иметь возможность регулировки усиления, но не во всем диапазоне работы, а независимо в отдельных частотах.

Ещё одна особенность заключается в способе питания усиливающей схемы. Если ваш усилитель для антенны цифрового телевидения DVB-T2 требует питания 5 Вольт, то лучше их подавать по кабелю от самого тюнера. Хуже, когда усилитель «просит» 12 Вольт. Здесь возможны два варианта, оба с грядущими проблемами:

1. его блок питания с низкочастотным трансформатором под сеть питания 50 Hz. Блок не такой лёгкий, как импульсные блоки для подзарядки мобильного телефона, этот блок не даёт высокочастотных помех, но выдаёт низкочастотные пульсации, которые со временем могут ухудшать работу антенного усилителя;
2. блок питания с импульсным преобразованием, очень лёгкий, практически не греется, не даёт низкочастотных пульсаций, но гарантированно выдаст высокочастотные помехи, которые совсем не полезны усилителю.

Применение антенных усилителей

Используют антенные усилители в тех случаях, когда телевышка или альтернативны источник телевизионного сигнала, расположен далеко. Целесообразнее их применять на дачах, так как загородом обычно телевещание становится трудным, а быть в курсе последних новостей или не пропустить серию любимого сериала не хочется. Именно наличия или отсутствия усилителя, антенны подразделяют на пассивные и активные. Об этом более подробно вы читали выше. Сегодня на прилавках магазинов существует огромный выбор и стоит трудная задача, какой именно усилитель выбрать

При выборе стоит обратить внимание на несколько нюансов, которые являются обязательными. Изучите технические характеристики, а именно чему равен коэффициент сигнала и шума при работе в децибелах

Необходимую величину и напряжения тока для стабильной работы. Как и все дополнительные функциональные предметы, усилители имеют свои положительные и отрицательные моменты. Начнем с положительных: принимает слабые радиоволны, коэффициент шума снижается минимально на наружном устройстве, улучшает любой диапазон радиочастот. А самый главный плюс, усилитель можно сделать в домашних условиях своими руками. К отрицательным моментам относят: не рассчитав мощность, усилитель может повредить конструкцию; они восприимчивы к грозам и влажность, за счет чего происходит быстрое окисление контактов.

Виды усилителей для антенны ТВ для дачи и дома

Существует общепринятое деление всех усилителей цифрового сигнала для телевизора, купить которые можно в обычном магазине электротоваров. Они подразделяются на типы по частотному диапазону и месту установки.

По частотному диапазону

По этому критерию все представленные модели можно поделить на три вида. В зависимости от выбранной категории преследуются различные цели, поскольку каждый вид используется для достижения определённого результата. Устройства могут быть:

широкополосные. Устройства, которые чаще всего применяются как часть комнатных домашних антенн для телевизора с усилителем. Их задачей является повышение качества трансляции сразу на большом количестве приёмников;

К СВЕДЕНИЮ!

Этот тип устройств демонстрирует стабильную работу как в дециметровом, так и в метровом диапазоне.

• многодиапазонные. Приборы, использование которых целесообразно для принимающих устройств, располагающихся на длинных мачтах. Чаще всего применение этого типа наблюдается в частных домах;
• диапазонные. Усилители, которые нужны для обеспечения качественного приёма от источника, расположенного на значительном отдалении от приёмника. Кроме функции корректировки сигнала, эти устройства обладают возможностью снижать шумы, появляющиеся при увеличении длины кабеля. Чаще всего применяются для улучшения вещания цифрового телевидения формата DVB-T

По месту установки

По этому параметру все представленные модели подразделяются на два вида – в зависимости от особенностей монтажа и установки устройства. Итак, все усилители антенны для телевизора на 20 каналов или более могут быть:

• внутренние, представляющие собой небольшого размера плату, которая может быть установлена непосредственно рядом с приёмником. В этом варианте может наблюдаться ухудшение сигнала, поступающего на сам усилитель, вследствие потерь в кабеле;
• выносные или мачтовые, располагающиеся на длинном шесте в месте нахождения антенны. Благодаря дальнему вынесению они обеспечивают качественное улучшение сигнала. Но главным недостатком может считаться недолговечность, поскольку сильный ветер или удар молнии со временем повредит устройство или полностью выведет его из строя.

Также существует деление на активные и пассивные усилители. В первом случае плата усилителя монтируется непосредственно на корпусе антенны. Это позволяет принимать большее количество каналов. Но существуют свои недостатки: частый выход из строя платы под действием внешних факторов и постепенное окисление элементов конструкции.

Вторая разновидность предполагает использование внешнего усилителя, который приобретается отдельно. Это более выгодный вариант, но требующий дополнительной настройки и монтажа устройства.

Устройство антенного усилителя

Данное устройство построено на 2 транзисторах, подключенных по определенной схеме. Применение подобной схемы вызвано желанием снизить коэффициент шума, который возникает в процессе эксплуатации прибора. Процесс плавной подстройки усилителя по частоте производится подстроенным конденсатором, входящим в колебательный контур.

Устройство антенного усилителя

Входной контур, который построен на элементах, является ВЧ фильтром. Частота его около 48,5 МГц (I диапазон) и около 160 МГц (II диапазон). Резисторы осуществляют установку режима работы.

Путем подбора сопротивлений этих резисторов нужно добиться напряжения в 5 В и тока 5 мА. При этих параметрах уровень шума усилителя составляет не более 4,7 дБ с частотой 400 МГц. Прибор способен осуществлять свою работу от источника питания 12V. При этом достаточно обычного стабилизированного источника в виде диодного моста и электролита на 1000 мкФ.

Антенный усилитель для телевизора может подключаться прямо к источнику питания с помощью коаксиального кабеля телевизионной антенны, но не нужно забывать про дроссель по питанию линии. Телевизор подключается к усилителю через конденсатор небольшой емкости.

Регулируется очень просто, достаточно перевести резистор к середине и настроить его до получения лучшего качества изображений на экране.

Применение

Уровень электрического сигнала, приходящего через вход антенны телевизора, не всегда устраивает пользователя. Чтобы улучшить работу приемника, нужен усилитель сигналов, расположенный вблизи. Особенно он требуется за пределами города, где нет кабельной сети.

На даче условия приема сигнала хуже, чем в городе. На него оказывают влияние помехи и удаленность от телецентра. Несмотря на то, что тв усилитель незначительно искажает входной сигнал, специалисты рекомендуют его применять.

На высотках сигнал поступает сверху вниз и значительно ослабевает в конце. Если у него малая мощность, она в большой степени затухает до гнезда подключения. В кабеле сигнал теряется на 0,2-0,7 дБ/м.

Обзор видов

Существует общепринятая классификация всех представленных к продаже моделей усилителей цифрового сигнала для телевизионного оборудования.

В зависимости от конструкционных особенностей они делятся на несколько типов по частотному диапазону, а также участку установки.

По частотному диапазону

По данному параметру все представленные в магазинах электроники модели можно поделить на 3 группы.

Рассмотрим каждый вид более подробно.

Широкополосные. Такие модели обычно используются как элемент в домашних комнатных антеннах для телевизора с усилителем. Их функционал сводится к повышению качества трансляции одновременно на нескольких приемниках.

По месту установки

По данному критерию все выпускаемые модели делятся на 2 типа в зависимости от установки устройства и технических особенностей монтажа. Все усилители сигнала на 20 и больше каналов могут делиться на внутренние и выносные.

Внутренние — представляют собой блок компактного размера, который можно устанавливать непосредственно возле телевизионного приемника. У этого варианта имеется один недостаток: вследствие потерь в кабеле при ухудшении погодных условий может наблюдаться снижение качества сигнала, поступающего непосредственно на усилитель.

Условно усилители также разделяют на пассивные и активные.

• В активных моделях плата крепится непосредственно на корпус антенны – таким образом телевизионный приемник может принимать большое число каналов. Однако, это устройство подвергается постепенному окислению конструкционных элементов, что приводит к их выводу из строя под действием неблагоприятных факторов внешней среды.
• Пассивные модели предполагают дополнительное использование внешнего усилителя, приобретаемого отдельно. Такой вариант более выгоден и долговечен, но он требует дополнительных затрат на монтаж оборудования и его настройку.

Усилитель телевизионного сигнала: приступаем к выбору

Рассмотрим несколько вводных моментов, связанных с выбором усилителя сигнала антенны. Во-первых, нужен ли усилитель конкретно вам, во-вторых, влияние типа антенны на качество сигнала, и, наконец, в-третьих, причины потери качества сигнала.

Есть ли необходимость в покупке усилителя?

Ответ на этот вопрос достаточно прост. Достаточно привезти телеприемник в помещение, где планируется его установка, и проверить качество сигнала от ретранслятора с помощью обычного куска проволоки. Процедура эта совершенно безопасна. Проволока вставляется в разъем для антенны, а затем крутится ее конец в разные стороны, как будто вы производите настройку. Если подобный эксперимент позволит найти хотя 2-3 канала с приличным звуком и изображением, то в покупке усилителя необходимости нет.

Влияние типа антенны на качество сигнала

Причина плохого сигнала может иметь разные корни. Во-первых, одним из основных факторов может быть тип антенны. Например, дачники вряд ли будут тратить свой бюджет на приобретение и установку спутниковой антенны. Они предпочтут поставить эфирную антенну (либо внешнюю, либо внутреннюю).

Спутниковая антенна слишком дорога и неоправданна для дачного варианта. Впрочем, с наружной антенной тоже не все так просто. Если ретранслятор располагается в удобном для приема сигнала месте, то внешняя антенна может стать хорошим вариантом, но есть риск ее кражи (как и спутниковой). Вот почему некоторые предпочитают приобретать внутренние антенны и использовать их для своих нужд.

Однако, как уже говорилось ранее, у внутренней антенны есть один главный недостаток – более слабый сигнал. О том, какие факторы влияют на качество приема сигнала внутренней антенной, мы уже говорили. Именно в их отношении чаще всего и требуется усилитель сигнала антенны.

Критерии для правильного выбора усилителя

При неверном выборе оборудования пользователь может получить результат, отличный от желаемого. Например, избавиться от недостатков изображения на проблемных каналов и увидеть их на других

Поэтому важно выбрать антенный усилитель для цифрового ТВ точно в соответствии со сложившейся ситуацией

Класс прибора

Отдельные классы устройств имеют свои особенности работы.

1. Широкополосные усилители имеют точно заданный диапазон рабочих частот. В нем они выдают одинаковый КУ. Пользователь может столкнуться с ситуацией, когда у него на некоторых каналах появляется чрезмерный сигнал. Если такая проблема имеет место, рекомендуется выбирать модель с регулируемым КУ (коэффициентом усиления). Некоторые устройства предлагают его изменение на всем рабочем диапазоне. На других устанавливаются регуляторы для балансировки КУ по отдельным диапазонам.
2. Диапазонные усилители удобны для пользователей без специальных знаний. Покупая, например, модель для кабельного телевидения, абонент не должен думать ни о каких настройках. Ему достаточно подключить устройство в кабельную сеть в выбранной точке. Предлагаются усилители как для ДМВ диапазона, так и спутникового ТВ.
3. Многодиапазонные устройства представляют собой, грубо говоря, группу усилителей и блок их волнового согласования. Можно выбрать модель для DVB T2 и спутникового телевидения. Она не будет выдавать усредненные общие параметры. Хорошие многодиапазонные усилители предлагают даже регулировку КУ для отдельных полос пропускания.

Количество выходов

Антенные усилители делятся по количеству выходов. Наиболее просты линейные модели. У них один вход и один выход. В квартире с кабельным ТВ можно использовать усилитель как точку разветвления. Потребуется купить модель с одним входом и двумя выходами. При этом стоит помнить, что устройства данного типа обычно предлагают разный КУ для сигналов, отправляемых отдельным потребителям. Наконец, магистральный усилитель предложит группу выходов с абсолютно одинаковыми параметрами сигнала.

Рабочее напряжение

Напряжение питания конкретной модели играет важную роль. 12В постоянного тока потребует устанавливать адаптер. Но это безопасный выбор, если речь идет о питании усилителя, размещенного непосредственно на антенне. Устройства данной категории имеют средние характеристики КУ.

220В — это всегда опасно. Но при установке усилителя в помещении пользователь может как угодно хорошо его защитить. При этом он получает высокий КУ и стабильность работы устройства.

Последняя категория питания усилителей — 5В по интерфейсу USB. Это бесполезный способ, если речь идет о внешней антенне. Но для комнатной такое питание идеально. Во-первых, антенну можно подключить к порту телевизора. Во-вторых, ей не нужна отдельная розетка. Наконец, уменьшается количество проводов и беспорядка.

Как правильно выбрать

По мнению покупателей, прежде, чем посетить специализированную торговую точку с целью приобрести нужный усилитель, стоит определиться, какие модели выпускаются и сфера их использования. Вне зависимости от того, какой популярной фирмой выпущен продукт, он бывает двух типов:

Наименование	Описание
Мачтовый	Место крепления – мачта. Подводка питания осуществляется по коаксиальному кабелю. Отменно выполняют свою задачу. Но срок службы у них незначительный. Ускоренному выходу из строя способствуют грозы, сильный ветер и дождь. Если капли попадают на контакты, они быстро окисляются и приходят в негодность. Как правило, данного оборудования хватает на пару – тройку лет.
Внутренний	Коэффициент повышения приемлемый. Отличаются удобством в эксплуатации, так как находятся в непосредственной близости к приемнику. Однако, силой сигнала похвастаться не могут, так как он теряет свою мощь при прохождении по кабелю.

Помимо вышеприведенной градации, усилители разделяются на:

1. Широкополосные.
2. Многодиапазонные. В состоянии обеспечить близкий и дальний прием. Самыми продаваемыми считаются TERRA и ALCAD. Они в состоянии сосредоточить в себе несколько сигналов с разнообразных приемных устройств и соединить в одно целое.
3. Диапазонные. В перечень входят SWA и LSA. Часто встречаются в антеннах решетчатого типа.

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

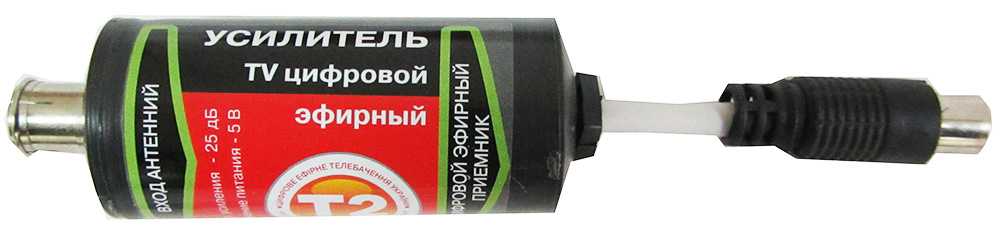

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Виды телевизионных сигналов и антенн

Все телевизионные сигналы можно условно разделить на несколько основных видов.

Соответственно классифицируются и антенны, способные принимать эти сигналы:

• Цифровой. В настоящее время очень многие территории уже охвачены цифровым телевещанием. Трансляционные вышки стали располагаться и за городом неподалеку от дачных участков. Для приема таких сигналов понадобится обычная антенна ДМВ и специальная приставка DVB-T2 с тюнером. Это позволит даже вне города принимать порядка 20 каналов в приемлемом качестве. При наличии хорошего современного телевизора понадобится только антенна, сориентированная в нужном направлении, которую нужно правильно выбрать.
• Аналоговые эфирные сигналы. Вначале они кодируются, а затем передаются в частотном диапазоне метровых и дециметровых волн. Подобные антенны получили наибольшее распространение на дачах и широко используются до сих пор. Проблемы с эксплуатацией этих устройств компенсируются их низкой стоимостью. Они уверенно принимают несколько каналов, что вполне достаточно при сезонном или эпизодическом пребывании на даче.
• Спутниковые. Обеспечивают высокое качество приема, а число каналов может доходить до нескольких сотен. Однако это довольно дорогое удовольствие. Стоимость изделия зависит в основном от его диаметра. Минимальный размер, подходящий для установки на дачном участке, составляет 0,9 метра.

Наиболее подходящая антенна для дачи выбирается индивидуально, применительно к каждому конкретному случаю. Необходимо учитывать рельеф местности, наличие зеленых насаждений, расстояние до ближайшей телевышки и другие факторы. Удаленность имеет наибольшее значение, а также возможность установки приемного устройства на максимальную высоту.

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.Дроссель 100-125 мкГн.Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Как выбрать усилитель антенны?

Любая антенна старается усиливать принимаемый сигнал. Без этого вас ждали бы сплошные помехи. Дешевые антенны производят лишь пассивное усиление — этим занимаются металлические части конструкции. На самом деле зачастую этого вполне хватает, особенно если телевизионная вышка располагается относительно недалеко. Но если вы живете в сельской местности, в нескольких десятках километров от вышки, то потребуется активный усилитель. Также проблемы могут быть у жителей нижних этажей высотных домов — сигнал к ним пробивается с существенными потерями.

Сейчас в магазинах без труда можно найти комнатные и наружные антенны со встроенным усилителем. Но зачем тратить достаточно большие деньги, если антенна уже имеется? В этом случае проще приобрести усилитель для неё — нужно только понять, как именно его выбрать.

Для начала следует уяснить, что любому активному усилителю требуется электроэнергия. Для её получения используется сетевой адаптер на 5, 9 или 12 вольт. Впрочем, некоторые модели могут принимать питание через антенный кабель — в этом случае нужно убедиться в том, что телевизор умеет его передавать. Другое отличие одной модели от другой может заключаться в используемом корпусе. Дело в том, что некоторые усилители предназначены для размещения на наружной антенне — такое устройство обязано обладать влагозащищенным корпусом, иначе оно выйдет из строя после первого же дождя. Ну а если вы хотите усилить комнатную антенну, то никакая влагозащита не нужна. Но старайтесь разместить усилитель хотя бы в нескольких метрах от телевизора. В противном случае купленное устройство может начать усиливать не только полезный сигнал, но и шумы.
Пожалуй, одной из главных характеристик рассматриваемых нами сегодня аксессуаров является коэффициент усиления. Гнаться за самой большой цифрой не нужно. Вместо этого узнайте расстояние до ближайшего телецентра — это можно сделать, например, ориентируясь по карте покрытия цифрового ТВ в России. Если вышка находится в сотне километров, то вам действительно нужен максимальный коэффициент усиления. В остальных случаях он может сыграть в минус — картинка будет снабжаться лишними шумами. Впрочем, многие современные модели оснащены регулятором усиления. Это значит, что человек может изменить коэффициент усиления, ориентируясь на то, как ведут себя антенна и телевизор

Обратите внимание, совсем избавиться от усиления сигнала обычно нельзя. Поэтому даже самый «навороченный» усилитель невозможно использовать поблизости от телевизионной вышки — он обязательно снабдит картинку шумами

Усилители для антенн различаются между собой и поддерживаемыми частотами. Чаще всего пользователи делают свой выбор в пользу широкополосных моделей — их ещё называют универсальными, так как ими усиливаются практически все существующие частоты. Впрочем, найти неподходящий усилитель сейчас практически невозможно. Их производители понимают, что сейчас все переходят на цифровое ТВ, которое транслируется на строго определенных частотах.
Самые дорогие усилители для антенн могут исполнять роль делителя сигнала. На их корпусе располагается больше одного выходного разъема. Это позволяет подключить к нему сразу два, три или даже четыре телевизора. Конечно, вместо этого вы могли бы воспользоваться обычными делителями, продающимися во многих магазинах, торгующих радиотоварами. Но не забывайте о том, что на таких делителях происходит ухудшение сигнала. В усилителе же ничего подобного не наблюдается, какое бы количество телевизоров вы не подключили.

В интернете можно найти инструкции по самостоятельной сборке усилителя для антенны. Но мы вам рекомендуем не заморачиваться. Поверьте, вы потратите на это большое количество времени. Гораздо проще выбрать какой-то из тех усилителей, что рассмотрены в нашем рейтинге. Вопрос экономии здесь тоже не стоит, ведь ценники у таких устройств редко бывают сколь-либо высокими. Исключение составляют модели, предназначенные для профессионального использования — обычно они служат для усиления отнюдь не телевизионного сигнала. Наша подборка стартует именно с таких устройств.

Выбор усилителя для телевизора

Не каждый антенный усилитель работает идеально, некоторые из них имеют немалые собственные шумы, другие – ещё хуже, легко возбуждаются. Поэтому, если вы получили плохой результат с одним антенным усилителем, можно попробовать выбрать усилитель ТВ другой модели или с другим способом питания. К примеру, поэкспериментируйте, не будет ли антенна работать лучше, если подать напряжение не от «родного» блока питания, а от цифрового тюнера.

Антенный усилитель не сможет помочь или даже навредит, если:

• уровень приёма зашкаливает за предельные параметры усилителя;
• антенна, помимо основного сигнала, ловит сильные помехи, которые приумножит усилитель;
• уровень сигнала крайне слабый.

Усиление аналогового сигнала

Золотое правило хорошего телеприёма: чтобы получать хороший сигнал аналогового ТВ, желательно его не ухудшать. Чтобы этого не происходило, укладывайте правильно кабель, следите за исправностью антенны и вовремя диагностируйте любую разгерметизацию в вашей квартирной телесети.

Если расстояние до передающего передатчика велико и приём очень слабый, то дополнительно нужно установить усилитель сигнала.

Если вы принимаете аналоговый эфир на пассивную антенну, и раздаёте сигнал на несколько приёмников, то вначале его нужно усилить, а лишь потом поделить по направлениям. Это умеет делать активный антенный разветвитель.

Усиление кабельного телевидения

Со времён своего создания кабельные сети не очень изменились. Местная компания-провайдер кабельного ТВ принимает со спутника достаточно много телевизионных каналов, формирует из них телевизионный пакет, и по коаксиальным кабелям раздаёт в наши дома, беря за это оплату с каждого абонента. Чтобы дойти до нашего дома, сигнал несколько раз проходит через промежуточный магистральный усилитель ТВ сигнала, попадает в усилитель ТВ сигнала многоквартирного дома, ещё раз в нем усиливается, и раздаётся по квартирам. И все же, пока этот сигнал шёл от помещения компании-провайдера в наш дом, он немного ослабел.

Так и есть, кабельное ТВ достаточно зашумлено. Как улучшить его качество? Следует признать: если вы – абонент кабельного ТВ, то у вас мало шансов что-то исправить. Неважный кабельный приём – это проблема провайдера, и очень мало шансов, что он что-то сделает для ликвидации этой проблемы. Все, что вы можете сделать с вашей стороны – это заменить пассивный кабельный делитель на разветвитель ТВ сигнала с усилителем, а возможно и весь кабель с коннекторами на новые и более качественные.

Вывод: нужно раздавать не аналоговое ТВ, а цифровое, применяя достаточно современные системы передачи сигнала по оптоволоконному кабелю. Качество замечательное, и телевизионных каналов можно передать намного больше.

Усиление спутникового сигнала

Проблематика усиления спутникового ТВ такова, что в деле приёма сигнала со спутника ключевую роль всё-таки играют диаметр спутниковой тарелки, являясь определяющим параметром, и точность настройки антенны. Говоря об усилении приёма со спутника, следует понимать, что речь идёт не о поступающем сигнале, который излучает спутник (его вы никак не усилите), а о том, чтобы сохранить принятый сигнал и, усилив, «продавить» его по кабелю до спутниковой приставки, минимизировав затухание. Усилитель сигнала антенны спутникового телевидения – это скорее профилактическая мера, чем панацея от плохого приёма.
