Как накрутить f-штекер на антенный кабель

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас , то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как соединить антенный кабель со штекером

Как только провод будет полностью подготовлен и обжат, можно переходить к его подключению. Здесь последовательность действий будет зависеть от типа коннектора. Поэтому для начала нужно определить тип штекера. После этого необходимо следовать соответствующей инструкции.

Как правильно подключить антенный кабель к F-штекеру

F-штекер состоит из нескольких частей. Для начала его следует полностью разобрать. На подготовленный провод необходимо надеть первую часть, хвостовик с накидной гайкой, и закрепить. Для этого используются пассатижи. Медную проволоку следует продеть через соответствующее отверстие. Она должна выглядывать на 2-3 миллиметра из самого коннектора.

К подготовленной конструкции можно подсоединять несколько видов частей штекера, в зависимости от назначения. Если нужно удлинить кабель, используется соединитель бочка. Он состоит из трех частей. На двух концах провода размещаются хвостовики с накидной гайкой. Затем эти части соединяются при помощи переходной муфты.

Также, данный кабель можно подключить к телевизору, розетке или усилителям. Для этого предназначены разные штекеры. Их называют мальчик и девочка или папа и мама. В первом случае коннектор подходит для подключения к телевизору. Второй тип используется для подключения к розетке, усилителю и другим станциям.

Как подсоединить антенный кабель к F-штекеру, можно посмотреть в данном видео

Как присоединить антенный кабель к штекеру старой конструкции

Сейчас можно встретить штекеры старой конструкции. Они состоят из металлической части и пластмассового корпуса. Для их подключения не нужно ничего паять. Однако, технология подсоединения будет значительно отличаться от F-конструкции.

Здесь необходимо следовать инструкции:

1. Снять пластмассу с коннектора. Для этого необходимо удерживать металлическую часть и против часовой стрелки откручивать верхнюю панель.
2. Закрепить пластмассовую поверхность на кабеле.
3. Подготовить провод стандартным способом.
4. Закрепить металлическую часть на кабеле.
5. Прикрутить пластмассовую часть на металлическую.

После этого кабель будет готов к использованию.

Соединение через переходник

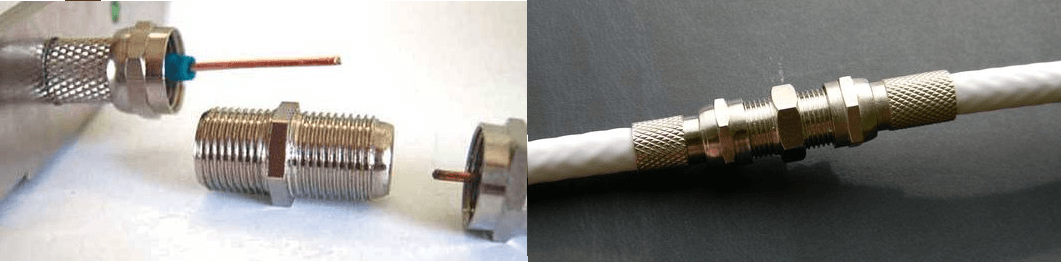

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Все просто: как соединить антенный кабель с антенной, штекером?

Мужчинам часто приходится делать мелкую работу по хозяйству, даже если вы и не привыкли работать руками. И, наверное, всем приходилось сталкиваться с антенным кабелем. В своей квартире или в загородном доме мы постоянно имеем дело с этим видом кабеля.

Для того, чтобы понять принцип работы с кабелем нужно знать его устройство. ТВ кабель по своей структуре одножильный, жила залита толстостенным изоляционным пластикатом.

Сверху пластиката расположена оплетка из тонкой проволоки – это экран, и все это вставлено в шланговую внешнюю оболочку из поливинилхлорида. Большое разнообразие телевизионных проводов тут: https://avselectro.

ru/catalog/4128-kabeli-i-provoda-svyazi-televizi — тут и рассмотреть их разновидности сможете и сразу купить нужный.

Как соединить антенный кабель между собой

Часто нужно произвести разводку внутри помещения. Все соединения осуществляются с помощью стандартных соединителей (коннекторов) или разветвителей. В любом отделе, где продается телевизионная техника или кабель вам предоставят большой выбор этих соединений. Просто скажите продавцу какая перед вами стоит задача.

В принципе ничего сложного. Для такой работы вам понадобится инструмент:

• Острый канцелярский нож;
• Кусачки;
• Небольшие пассатижи.

Как соединить антенный кабель – для начала, нужно подготовить его концы.

1. Возьмите острый канцелярский нож и аккуратно снимите внешнюю изоляцию, примерно 1,5 см.
2. Затем оплетку экрана опустите вдоль кабеля, можно предварительно свернуть ее в жгут.
3. Удалите изоляционный пластик основной медной жилы.
4. Вставьте подготовленный кабель в коннектор до упора.
5. Торчащую основную жилу откусите кусачками, оставив торчать около 3 мм.

Примерная схема и размеры показаны на рисунке.

�

Другой конец кабеля подготовьте также, только коннектор может быть другой, все зависит от вида соединения. В принципе, у вас на одном конце должна оказаться накидная гайка, а на другом резьба под эту гайку. Соединение осуществляется методом накручивания гайки на резьбу.

Как подключить антенный кабель к штекеру

Чаще всего приходится сталкиваться дома с подключением нового телевизора. Для этой процедуры нужно приобрести штекер, который непосредственно будет вставляться в антенное гнездо телевизора. Как правило, штекеры бывают прямые и угловые. Все остальное – это варианты соединения. Рассмотрим, как правильно соединить антенный кабель со штекером.

1. Подготовьте конец кабеля для установки коннектора с накидной гайкой. Как это делать мы разобрали выше.
2. Закрепите на конце кабеля соединительный коннектор.
3. Навинтите гайку на внешнюю резьбу вашего штекера.
4. Вставьте штекер в антенное гнездо телевизора.

Все, подсоединение закончено. Не лишним будет закрепить кабель на тумбе телевизора недалеко от штекера скобой, чтобы исключить физическое воздействие, если случайно дернуть за кабель.

Как соединить антенный кабель с антенной

�

Если вы справились с соединением кабеля со штекером и с разветвителем, то сможете соединить антенный кабель с антенной. Изначально это удобней сделать на земле, а не на высоте. Если вы подключаете антенну, где не выведено стандартное резьбовое соединение, то вам понадобиться небольшая отвертка.

Когда откроете пластиковую коробочку тюнера, то увидите обычную электронную плату, это и есть сам тюнер. Снизу платы будет подковообразная скоба, которая крепится двумя винтиками.

Отпустите эти винты, под скобу потом заведете кабель. Примерно по центру будет клемма с крепежным винтом – это место для крепления центральной медной жили.

1. Зачистите конец кабеля, как при соединении со штекером.
2. Запустите кабель под скобу и закрепите его с помощью двух винтов. При этом оплетка экрана должна попасть под скобу.
3. Вставьте основную жилу в клемму и затяните винтом.
4. Закройте крышку тюнера.

�

Нужно будет внимательно посмотреть, чтобы отдельные проволочки экрана не касались центральной жилы и коммуникационных дорожек самой платы. Не лишним будет обеспечить дополнительную защиту тюнера от влаги. Часто на коробку тюнера одевают обрезанную пластиковую бутылку дном в верх. Способ простой, но действенный и не требует затрат.

Подсоединение к конвертору для спутниковой антенны еще легче. Из него уже выходит стандартный разъем с внешней резьбой. Вам на конец кабеля нужно поставить коннектор с накидной гайкой и прикрутить.

Алгоритм операции насадки электрического соединителя

Разделывается телевизионный кабель путем внимательного освобождения его от внешней оболочки. Фольга из алюминия, медная оплетка отгибаются, снимается изоляция от основного проводника. Штекер плотно насаживается на тонкую металлическую оплетку, не создавая возможности соединение с основной жилой. К конструкции присоединяется разъем-втулка.

Во многих телевизорах присоединение происходит антенными штекерами советского производства. Появление плохого телевизионного сигнала требует перепайки залуженных контактов. Место пайки, торец центральной жилы зачищается надфилем, клеммы – наждачной бумагой и обрабатываются лужением. На кабель одевается пластмассовая часть соединителя, снимается верхняя оболочка кабеля. Экранирующая оплетка расплетается, делится пополам и сплетается. Изоляция с основной жилы снимается, укорачивается проводник и продевается в центральный контакт штекера. Экранирующие проводники закрепляются в плотно прижатых к кабелю контактных лепестках. При пайке слой припоя должен быть небольшим, чтобы гильза штекера надевалась. После проверки качества полученного контакта надевается пластмассовый патрон.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран

Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Как удлинить телевизионный кабель

Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

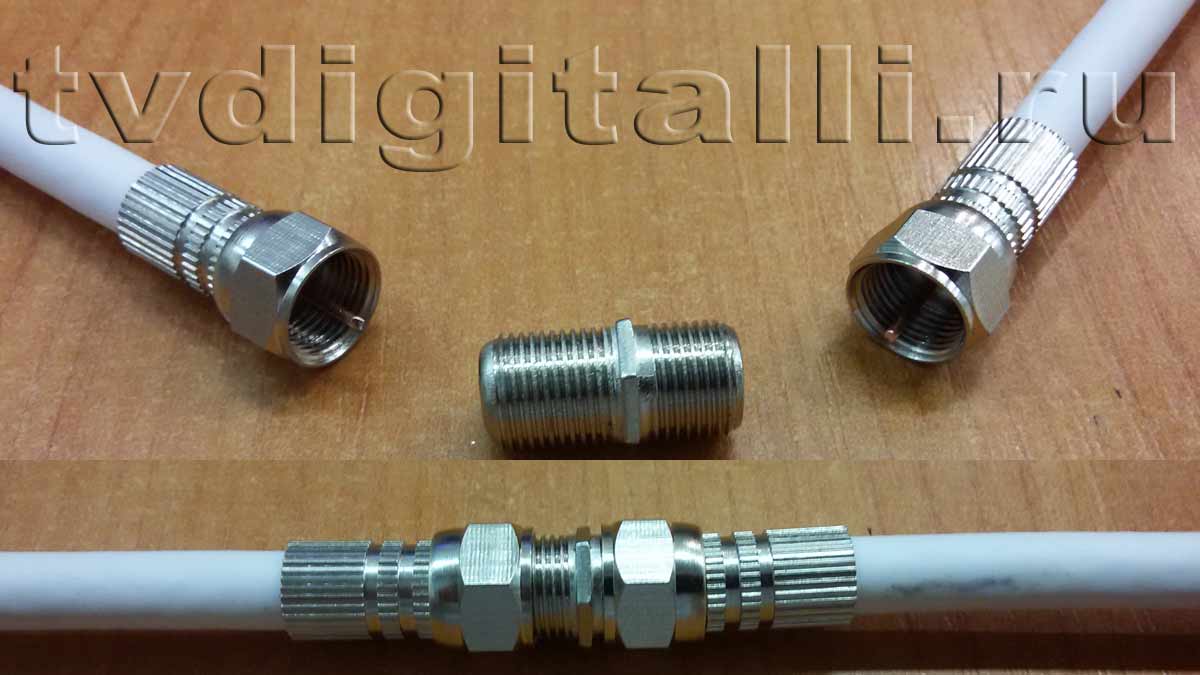

Через переходник или штекером и гнездом

Как соединить антенный кабель между собой

Самый простой и быстрый способ выполнить соединение телевизионного кабеля – F-штекер и F-гнездо:

• Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
• Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
• Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
• На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
• Операции 1-4 повторяются для второго конца кабеля;
• Подготовленные F-штекера закручиваются в F-гнездо.

Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

Соединение пайкой

Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

Ножом надрезается внешняя оболочка на длину 50-60 мм;

Осторожно! Экранирующая оплётка должна остаться неповреждённой

• Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
• Центральная жила обрезается до длины 20мм;
• На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить “ступеньку”;
• Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
• Операции 1-5 повторяются для другого кабеля;
• Центральные жилы соединяемых проводов спаиваются “внахлёст”. Неровности и потёки олова убираются надфилем или паяльником;
• Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
• Алюминиевая фольга экрана возвращается на место;
• Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
• На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
• Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку

Скрутка

Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

• Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
• Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

Соединение нескольких кабелей через сплиттер

При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или “краб”.

Это небольшая коробочка с одним входом, отмеченным “IN” и несколькими выходами, отмеченными “OUT”. Подключение телекабелей производится через F-разъёмы или TV-штекера.

Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать “краб” с запасными выходами.

При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

Сплиттер

Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

• Центральный медный провод, первый проводник, самый важный
• Плотная изоляция.
• Алюминиевая фольга, это второй проводник
• Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
• Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

С антенной проводкой разобрались, переходим к разъемам.

Как подсоединить к кабелю?

Прежде чем вставить F-штекер, следует приготовить антенный провод к дальнейшему подключению. Для этого с провода снимают старый штекер, после этого необходимо разрезать наружную изоляцию по окружности так, чтобы при снятии защитного покрытия не повредить оплетку. Длина разреза должна составлять 1,5- 2 см.

Далее изоляцию загибают так, чтобы телевизионный кабель полностью сохранил свои технико-экранирующие характеристики, то есть часть металлизированных волосков изоляционного слоя должна быть открыта, а не приглажена непосредственно к телу кабеля.

Обращаем ваше внимание на то, что в магазинах F-штекер представлен в трех размерах, поэтому перед приобретением и монтажом соединительного элемента очень важно убедиться в том, что разъем и антенный кабель смогут совмещаться друг с другом. Вне зависимости от их величины, всякий разъем может поддерживать спутниковые, аналоговые, а также цифровые сигналы

Подсоединить F-штекер на кабель можно несколькими основными методами: один предполагает заворот оплетки экрана, а другой — срезание наружной оболочки в зоне периферических контактов. Первый способ считается более практичным и надежным, но в то же время от пользователя он будет требовать больших физических усилий и предельной аккуратности. Если по каким-либо причинам вы не можете справиться с заворотом оплётки, то необходимо выполнить следующие действия.

Разрежьте небольшую часть телевизионного провода: вам понадобится прорезать несколько сантиметров наружной оболочки так, чтобы рабочая часть оплетки не испортилась. Для этой операции можно взять острый нож либо скальпель, при этом прикладывать особых физических усилий не нужно

Осторожно отогните защитный слой, когда вы увидите, что провод оголился — нужно снять всю ненужную часть защитной оболочки

После этого нужно выполнить снятие дополнительного защитного слоя провода. В зависимости от разновидности кабеля_ на этой стадии пользователю придется удалять либо медную оплетку либо покрытие из алюминия. Необходимо отметить, что некоторые элементы защищаются алюминиевым слоем в сочетании с медным.

Некоторые производители для того, чтобы усилить конструкцию, на металлизированную фольгу дополнительно наносят тонкий слой полиэтилена — счистить его ножом практически нереально. После того как кабель будет присоединен, остатки пластмассы будут создавать помехи и, таким образом, препятствовать поступлению точного сигнала. Для того чтобы свести к нулю возможные потери качества картинки и звукового ряда, пользователю нужно приделать всю токопроводящую часть кабеля снаружи.

Затем необходимо уравнять параметры соединяемых штекера и антенного кабеля. Бывает так, что отверстия внутреннего резьбового элемента разъёма имеют чуть больший диаметр в сравнении с оголенным концом провода. Для того чтобы устранить эту разницу, на кабель надо намотать пару-тройку слоев изоленты. Следует иметь в виду, что после того, как вы выполните эти действия, фрагмент самодельной изоляции придётся удалить из главного проводника кабеля.

Далее выполняют накручивание металлического участка штекера на кабель телевизионной антенны. Для того чтобы при этом резьба соединяемых деталей не сорвалась, установку лучше выполнять ручным способом без помощи инструментов

Затем нужно осторожно откусить главную жилу провода. Если все действия вы выполнили правильно, то проводник начнет выбиваться на 2-3 мм

Далее головку штекера закручивают на собранную конструкцию, после этого пользователь может приступить к непосредственному подведению антенны к подходящему телевизионному гнезду. Если в результате подключения F-штекера вам понадобится загнуть антенный кабель под углом свыше 70 градусов, то для того, чтобы исключить перетирание провода, специалисты советуют взять угловой штекер — от обычного он отличается только своим внешним видом, его технические параметры и особенности монтажа полностью идентичны прямому.

Если вы намереваетесь соединить кабель с ТВ при помощи штекера старого образца, то при соединении этих элементов вам придется перенести со штекера на кабель накладку из пластика. Чтобы установить соединение с проводом какого-либо несертифицированного разъёма, скорее всего, понадобится пайка.

Как сделать подключение антенного кабеля

Помимо хорошего сигнала и кабеля, на качество передачи влияет правильность подключения его к телевизору. Подключение производится при помощи переходника в виде штекера. Соединение штекера и антенного кабеля происходит следующим образом:

1. На расстоянии в пару сантиметров от конца провода, при помощи ножа делается надрез по периметру до экранной оболочки.
2. Снимается оболочка изоляции до внутреннего проводника.
3. Выполняется соединение провода со штекером до упора.
4. Срезается проводник по границе внешней части штекера.

В случаях, когда к одному антенному кабелю необходимо подсоединить несколько телевизоров используют переходники-разветвители («крабы»), но подключенный переходник уменьшает мощность получаемого потока информации. У разветвителя количество выходов должно равняться количеству подключенных телевизоров. Наличие свободного выхода, также уменьшает качество сигнала.

Разветвители, устанавливают в местах с наиболее сильным сигналом. Для компенсации потерь используют специальные приборы в виде усилителей. Усилители позволяют увеличить качество телевизионного сигнала и снизить количество помех, с помощью фильтра внешних частот.

Переходники позволяют удлинять проводники, посредством их соединения между собой. Для исключения лишних потерь сигнала, удлинённый кабель должен состоять из проводов одинаковой модели и марки. Также при помощи переходников можно выполнять ремонт повреждённых участков

На качество сигнала может влиять сильная изогнутость проводника, поэтому обращайте внимание на траекторию проложенного кабеля

Вывод

В первую очередь, перед покупкой антенны вам следует проанализировать некоторые особенности обстановки в которой находится телевизор. Так, нужно учесть: отдалённость от телевышки, степень серьёзности преград, количество бюджета и необходимое количество каналов. Теперь вы знаете, как подключить антенну к телевизору и сможете легко это сделать. Удачи!

Является заземленной, перед ее подключением обязательно отсоедините от питающей сети (а не просто выключите) не только телевизор , но и все, что к нему присоединено: видеомагнитофоны, DVD-плееры и рекордеры , звуковые усилители, и т.п. Если этого не сделать, то при одновременном прикосновении к металлическим частям штекера и аппарата при отсоединенном кабеле можно получить очень болезненный удар током. Он обычно безопасен сам по себе, но может заставить резко отдернуть руку, отчего ей можно случайно задеть твердый или острый предмет, а если рядом находится паяльник, обжечься о него.

При отсутствии видеомагнитофона или DVD-рекордера подключите штекер антенны прямо в соответствующее гнездо телевизора . Некоторые аппараты имеют раздельные гнезда для антенн диапазонов МВ и ДМВ. В этом случае подключите к ним две раздельные антенны этих диапазонов, либо используйте специальный разделитель полос частот.

При наличии видеомагнитофона или DVD-рекордера подключите штекер антенны во входное антенное гнездо соответствующего аппарата. Выходное антенное гнездо этого аппарата соедините входящим в его комплект поставки кабелем с антенным гнездом телевизора (при раздельных гнездах — в то из них, которое предназначено для ДМВ-антенны). Если телевизор не имеет дистанционного управления, а видеомагнитофон или рекордер его имеет, первую кнопку телевизора настройте на частоту выходного модулятора устройства. Помните, что сигнал с входа устройства на его выход в некоторых моделях не проходит даже без преобразования частоты в случае, если оно не подключено к сети.

Если антенный кабель не оборудован штекером , приобретите его. Желательно, чтобы он не требовал пайки, даже если паять вы умеете хорошо. Дело в том, что при малейшем перегреве у коаксиального кабеля центральная жила замыкается на оплетку. Вначале проденьте кабель колпачок разъема, и лишь затем присоедините оплетку кабеля к кольцевому контакту штекера, а центральную жилу — к штыревому. Затем наденьте колпачок на разъем.

Если у вас не сохранился антенный кабель из комплекта поставки видеомагнитофона, изготовьте его. Купите отрезок тонкого 75-омного коаксиального кабеля длиной около полутора метров. Подключите к нему описанным выше способом с одной стороны антенный штекер, а с другой — антенное гнездо.

Не забудьте подключить видеомагнитофон или DVD-рекордер не только по высокой, но и по низкой частоте специальным кабелем с разъемами SCART, DIN-6 или RCA во всех случаях, когда телевизор это допускает.

Цифровой способ передачи изображения обладает множеством преимуществ перед аналоговыми устройствами, но имеет и свои особенности. Дело в том, что кодированное изображение обычный аналоговый телевизор принять не сможет. Поэтому антенну
к обычному телевизору
для такого способа вещания придется подключать через приставку – декодер.

Хотите избавиться от кабеля, но при этом вам нравится смотреть местные телеканалы? Широковещательные станции передают свои программы в МВ и ДМВ диапазонах как в старой аналоговой форме, так и в новой — в виде цифрового и HDTV сигнала. Чтобы поймать этот сигнал, вам понадобится антенна. Мы покажем вам, как ее подключить. Читайте!
