Терморегулятор для обогревателя: как подключить термостат в розетку для бытовых приборов, схема подключения терморегулятора с датчиком температуры воздуха

Нюансы выбора розеточного устройства

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель

Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе

Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур

Это может быть:

-5 до +45;
0 до +100;
-15 до +30;
и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели. В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен.

Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме. Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно лишь в загородном доме, когда за пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19 градусов.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне. Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про степень защиты прибора. В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Еще один критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Терморегулятор сможет подключить даже начинающий специалист

Основных причин для поддержания температуры в таких пределах может быть несколько:

Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Схема подключения пола к терморегулятору

Основные правила монтажа

Чтобы купленный контролер качественно исполнял возложенные на него функции, необходимо его правильно установить, при этом учитывая особенности конкретного помещения. Кроме того, надо задать необходимый температурный режим и только в этом случае он будет способен качественно следить за работой бытовых обогревателей, делая ее максимально эффективной.

Для того чтобы правильно воспринимать датчиком термостата температуру помещения, его монтаж должен осуществляться на высоте 1,2-1,5 м над уровнем пола. Наиболее удачным монтаж будет в том случае, когда в данном помещении уже установлена розетка на таком же уровне. Иначе придется использовать розеточный датчик на длинном кабеле в 1,5 – 2 м. данный датчик можно будет располагать в месте, которое будет наиболее удобным для измерения средней температуры внутри помещения.
Не нужно располагать датчик над отопительными батареями либо в непосредственной близости от них, на подоконнике или у окна – это будет искажать точные показания о температуре в комнате.
Устройство должно быть смонтировано только в рабочую розетку. Бытовые обогреватели, которые будут подключаться через терморегулятор, также должны находиться в исправном состоянии

Особенно важно, чтобы мощность обогревателей была сопоставима нагрузке, на которую рассчитана конкретная модель контролера.
После включения терморегулятора в розетку, следует выполнить настройки, согласно которым он будет включать и выключать обогреватель. В зависимости от того, какая модель была установлена, могут различаться виды и количество настроек.
Каждое устройство в обязательном порядке укомплектовывается подробной инструкцией, где описываются технические параметры прибора, режимы работы, процесс установки в памяти настроек и правила техники безопасности при монтаже и эксплуатации устройства.

После того, как понравившаяся модель устройства куплена, ее требуется правильно вмонтировать в розетку для создания большего комфорта. Теперь для поддержания оптимальной температуры в доме/офисе нет необходимости постоянно включать и выключать обогреватель самостоятельно, данная задача возлагается на термостат, который и будет контролировать этот процесс, что помимо прочего позволит существенно сэкономить на использовании электроэнергии.

Electrolux ETT-16 TOUCH

Фото:https://market.yandex.ru/

Высокий уровень нагрузки (3600 Вт) способен выдержать терморегулятор Electrolux ETT-16 TOUCH. Прибор скрытого типа отличается удобным управление и пылеотталкивающим экраном

Модель разрабатывалась под теплые полы Electrolux, что важно учитывать при покупке. Благодаря функции программирования пользователь может выставить до 6 температурных режимов, настроив прибор на каждый из 7 дней недели

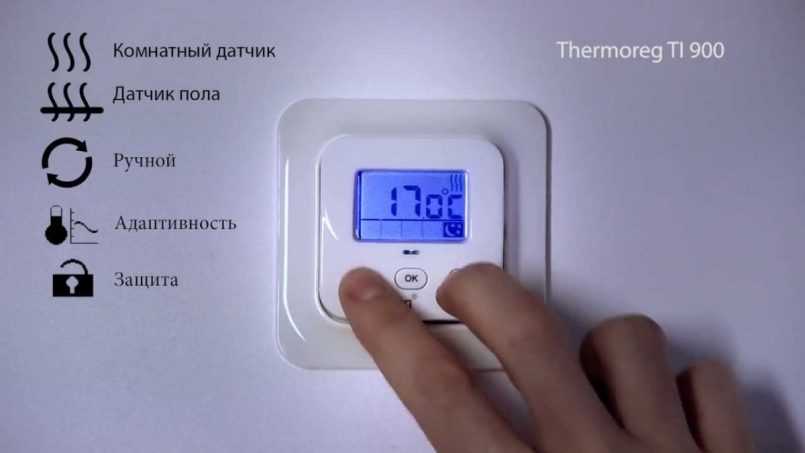

На сенсорном дисплее с голубой подсветкой отображается температура воздуха, состояние системы и текущее время. Модель получает бронзу нашего обзора.

Терморегулятор Electrolux ETT-16 TOUCH

Применение бытового терморегулятора

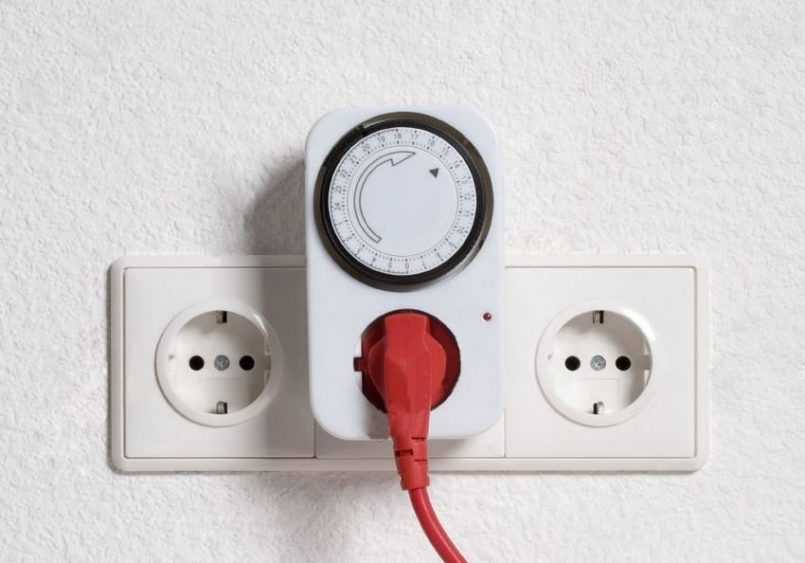

Самый популярный способ управления источниками тепла — розеточные терморегуляторы. Они самостоятельно поддерживают комфорт в доме. Главное преимущество таких устройств в датчике температуры. Именно с его помощью контролируется тепловой режим в помещении, исходя из настроек пользователя. Есть и другие достоинства таких девайсов:

Для монтажа такого прибора нет необходимости обращаться за помощью в специализированные компании. Установить приборчик под силу любому человеку, который впервые столкнулся с таким способом управления источниками обогрева.
Устройство выглядит таким образом, что оно не нарушит дизайн любого помещения. На одной стороне есть вилка для подключения к сети, а на обратной — розетка для обогревателя и панель управления с дисплеем.
Применение термостата не ограничивается контролем за работой только обогревателей. К ним также можно подключать светильники, кондиционеры и другие электроприборы, которым требуется удаленное управление. Конечно, чем сложнее устройство, тем больше у него возможностей и настроек по удаленному управлению домашними электроприборами.

Плюсы применения терморегулятора

Основными преимущества регуляторов температуры являются:

Возможность поддержания в жилом помещении комфортного температурного фона;
Экономия используемых для различных видов отопительного оборудования энергоносителей: газа или электроэнергии;
Увеличение срока эксплуатации отопительного оборудования – применение терморегулятора значительно уменьшает время включения и работы котла, что продлевает ему срок службы;
Небольшая стоимость и высокая окупаемость;
Простота в монтаже и использовании.

Таким образом, комнатные регуляторы температуры – это очень простые, удобные и надежные устройства. Поддерживающие в жилых помещениях комфортный температурный фон они позволяют не только существенно экономить газ, электричество, но и увеличивают срок службы дорогостоящих котлов и другого отопительного оборудования.

Equation wi-fi.

Стоит 4700р.

Тоже работает с SST-cloud, как и предыдущий терморегулятор. Видимо сказывается наличие открытого API.

Подключение к сети Wi-Fi возможно двумя способами:

Smart Config – упрощенный протокол подключения;

Access Point – подключение в режиме точки доступа, сформированной терморегулятором.

Терморегулятор имеет два датчика температуры: датчик температуры пола – выносной, поставляется в комплекте с терморегулятором; и датчик температуры воздуха – встроенный в корпус прибора.

На дисплее отображается температура пола (текущая и заданная) или температура воздуха.

Никаких интересных функций нет. Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание.

Безопасность мини обогревателя Handy Heater

За счет низкой эффективности, портативный обогреватель Handy Heater устанавливают в помещениях небольшой площади:

Ванных комнатах;
Туалетах;
Кладовых;
Подсобных помещениях.

Вот, что говорят обманщики-продавцы об этом обогревателе (это реальное мнение авторов статьи с сайта, который описывает только преимущества этой поделки):

Установка в санузлах

Установка мини-обогреватель в санузле – это большой риск. На него может попасть вода, в виде брызг или капель конденсата. Он не герметичен. За счет разницы температур керамика может дать трещину, а попавшая влага – привести к перегоранию нити накаливания, короткому замыканию.

Терморегулятор своими руками

Можно собрать простой терморегулятор своими руками. В такой схеме чаще всего применяется компаратор под управлением датчика наружной температуры и с клапаном подачи горячей жидкости. Рабочий диапазон терморегулятора от 5º до 30ºС с небольшими отклонениями (около 3ºС).

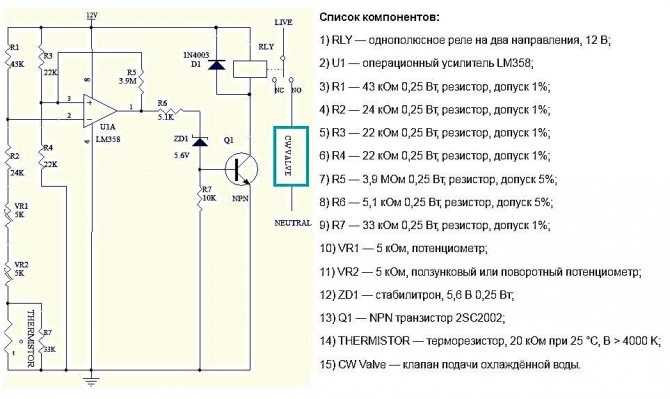

Описание схемы

Чтобы полнее представить, как работает комнатный терморегулятор, рассмотрим пример, на котором показана принципиальная схема терморегулятора, с помощью которой при наличии соответствующих навыков можно собрать терморегулятор самостоятельно.

Для повышения чувствительности уровня сигнала входной интенсивности тока (3) и датчика температуры внутри комнат (2) применен усилитель lm358. В схему включен терморезистор NTC с отрицательным температурным коэффициентом. Его сопротивление напрямую зависит от температуры: сопротивление падает, когда она возрастает и наоборот. Показания терморезистора при 25ºС в пределах 20 кОм. То есть, стоит подняться теплу в комнате, как тут же упадет сопротивление, и уровень сигнала на выходе электронного усилителя lm358 также поднимется. К работе подключается транзистор Q1 и реле, которое переводит клеммы переключателя до положения NO, открывая клапан, который до этого перекрыл движение жидкости. Теперь вода будет идти по каналам системы отопления, пока температура снова не достигнет заданного показания на датчике температуры.

Такой самодельный управляемый терморегулятор работает с помощью резистора R5, который и выдерживает гистерезис в 2º. Этот элемент нужен для удаления вибрации реле, когда идет анализ температуры. Более точную калибровку выполняют переменным резистором VR1. Необходимо установить терморегулятор, когда в помещении будет температура 25ºС. Меняя положение резистора VR1, необходимо уловить тот момент, когда реле включится. Надо добавить, что параметры реле должны соответствовать мощности клапана, управляющего подачей воды.

Такое устройство требует источника питания с постоянным напряжением 12 В. Можно приобрести такой блок питания в магазине или собрать самому.

Принцип работы обогревателей

Перед тем, как выбрать обогревательное устройство для дома необходимо разобраться в том, каким образом функционирует конвектор или масляный обогреватель.

Внешнее устройство масляного обогревателя представляет собой металлический корпус, внутри которого находится емкость с минеральным маслом.

Принцип работы масляного обогревателя довольно прост. После того, как устройство запущено в работу, включается нагреватель, задачей которого является повышение температуры масла. Масло нагревает металлический корпус, от которого тепло передается в окружающую среду. Данный процесс достаточно продолжителен, но благодаря этому распределение тепла происходит равномерно по всему помещению.

Лучшие масляные обогреватели, как правило, оборудуются колесиками для обеспечения их большей мобильности, а также термостатом для регулировки интенсивности прогрева воздуха. Масляные обогреватели для дома бывают напольного и настенного исполнения. Настенный вариант рекомендован в том случае, когда в доме есть маленькие дети или домашние животные.

Исходя из особенностей расположения, бытовые масляные нагреватели бывают:

Настенные. Экономят пространство в помещении, но требуют больше времени для прогрева воздуха в комнате. Весь фокус заключается в том, что теплый воздух поднимается вверх, с данным явлением связан принцип работы нагревателя, чем ниже располагается агрегат, тем эффективнее его работа. По этой причине масляные обогреватели чаще всего монтируются под окнами;
Напольные или настольные. Главным плюсом и отличительной чертой таких приборов является их высокая мобильность. Они легко могут быть перенесены в другое помещение или быть убранными в случае, когда в их работе отпадает надобность.

Данное устройство для обогрева работает периодами. При достижении температуры в комнате установленного уровня, встроенный датчик выключает нагревательный элемент. При падении температуры запускается обратный процесс. Такой рабочий процесс позволяет сэкономить средства на потреблении электроэнергии.

Конвекторный обогреватель ничем не сложней в устройстве, чем масляный. У него в конструкции также присутствует нагревательный элемент, поднимающий температуру воздуха. Само название говорит о том, что в принцип работы прибора заложена конвекция, это когда холодный воздух опускается вниз, а теплый наоборот поднимается вверх. Благодаря этому физическому явлению обогревается помещение.

В чем же тогда отличие конвекторов от масляных обогревателей? Все просто, в конвекторе ТЭН прогревает воздух напрямую, в масляном обогревателе воздух прогревается через корпус конструкции. В случае конвектора корпус не так сильно нагревается. Это и является основным фактором, когда решается, что купить – конвектор или масляный обогреватель.

Конвекторы различаются по типу потребляемой энергии и делятся на электрические, водяные и газовые у каждого из них свои особенности, но по мощности и устройству у них нет серьезных различий. Наиболее часто можно столкнуться с электрическими конвекторами.

Кроме того, есть конвекторы, работа которых заключается в инфракрасном излучении. Обычно, данные модели обладают низким уровнем эффективности, и из-за этого рекомендуется использовать комбинированные устройства, которые быстро и равномерно нагревают воздух даже в больших комнатах.

Как подключить терморегулятор к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс.

Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома.

В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели инфракрасные, панельные, теплый пол, конвекционные. Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

в непосредственной близости возле обогревателей;
в местах, где есть сквозняк;
в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

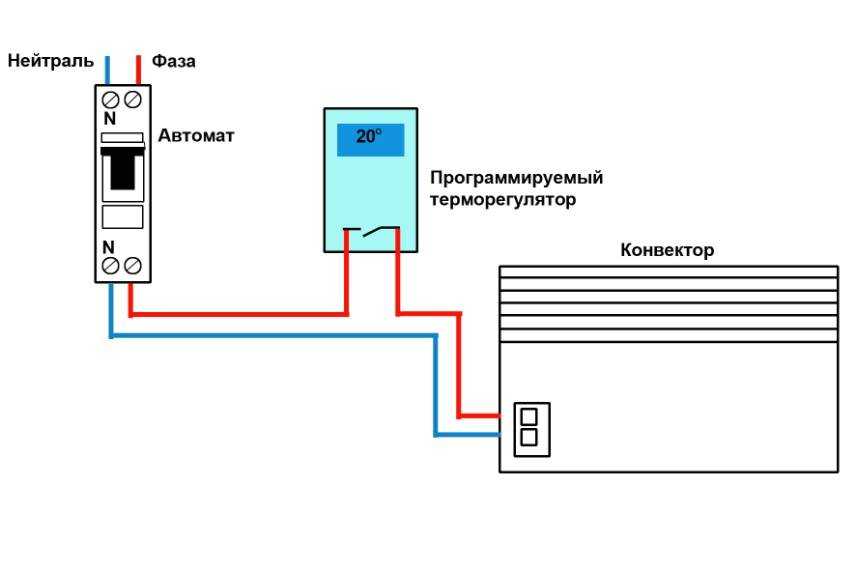

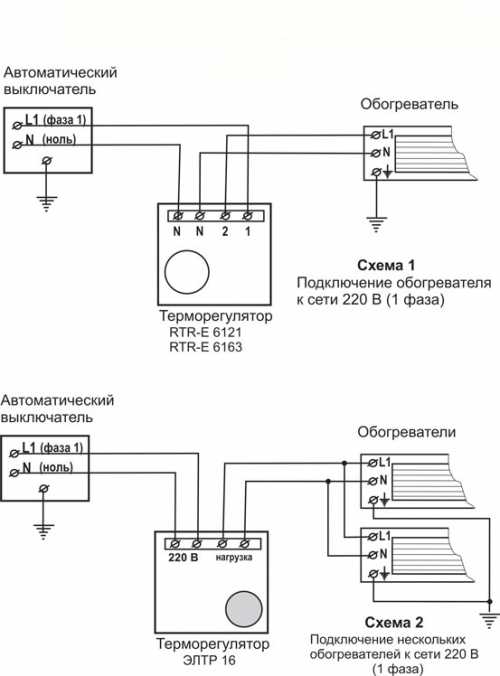

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

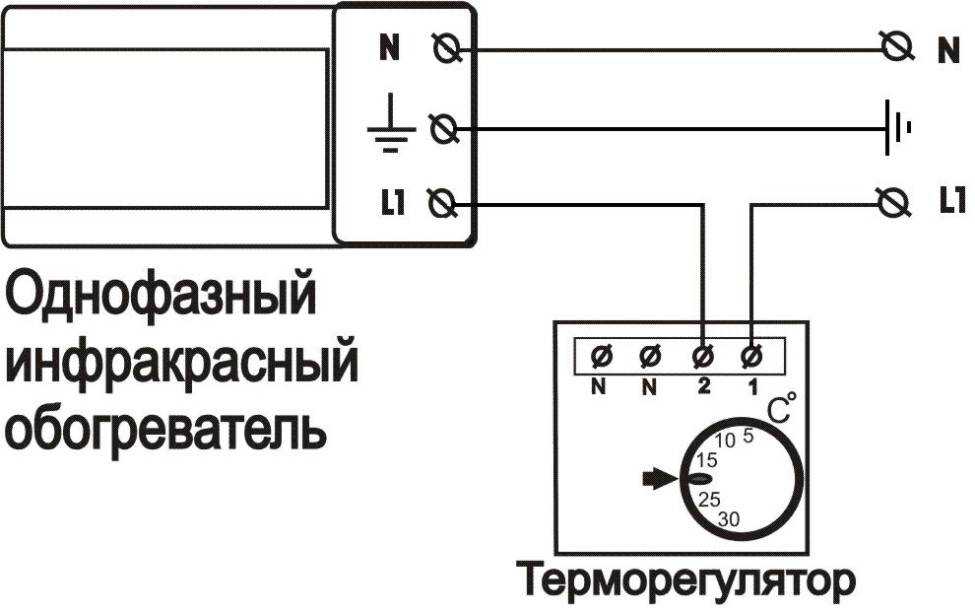

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

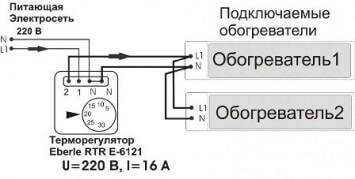

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

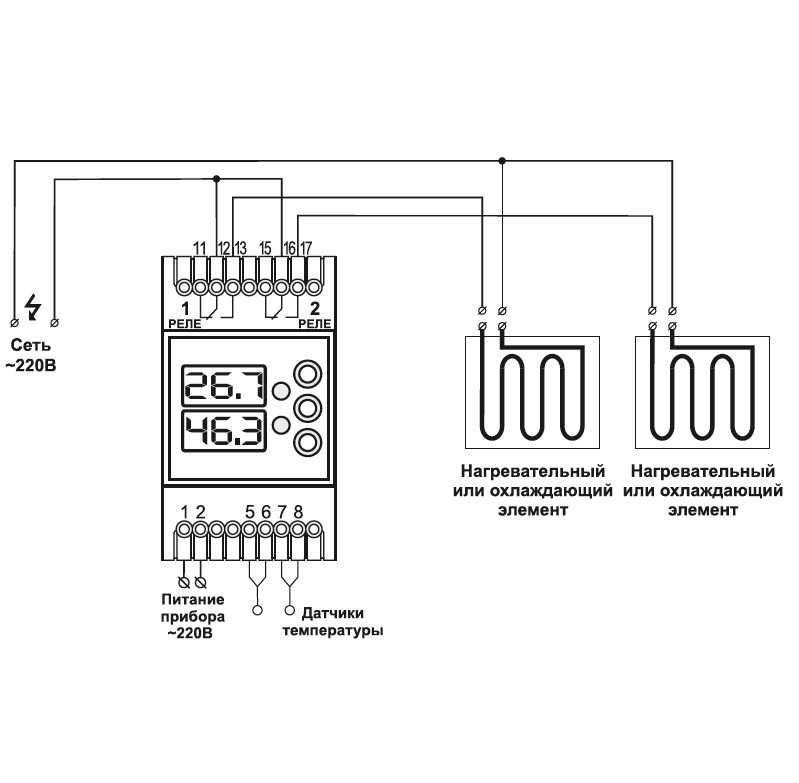

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры

Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Управление

По типу управления выделяют несколько видов терморегуляторов для обогревателя. Согласно этому различают следующие приборы:

Механические. Регулировка производится с помощью колесика или небольшого рычага. Монтируются в стену, по размеру не превышают габаритов розеток или выключателей. Главное достоинство — низкая стоимость.

Электронные. По сравнению с механикой обладают дополнительными возможностями — регулировкой в соответствии с временем суток, днями недели, влажностью. Работают в сети с напряжением 220-240 В.

GSM-модули. С их помощью можно удаленно контролировать температурный режим в комнате. Связь осуществляется через мобильный телефон — в регулятор вставляется сим-карта, на которую поступают команды посредством смс.

Wi-Fi. Это самые дорогостоящие приборы. Управление производят со смартфона, компьютера, планшета с выходом в интернет. Позволяют программировать желаемые параметры на неделю вперед. Подобные гаджеты целесообразно ставить туда, где обогреватель служит единственным средством отопления.

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты можно разделить на:

стационарный, который устанавливается в стену, подключаясь к проводке;
переносной или розеточный термостат. Его можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов. Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

модели с выносным датчиком;
термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 до 3 метров и с коротким – от 10 до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

механические;
электронные;
GSM управляемые;
Wi-Fi регулируемые.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру. У этого типа контроллеров есть монитор, выводящий заданные значения температур.

Для питания электронным термостатам нужно 24 вольта. Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю.

Программируемые модели электронных терморегуляторов могут работать от встроенного, от выносного или от двух вместе датчиков температуры. Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

GSM управляемые контроллеры позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Еще одним видом дорогостоящих и многофункциональных розеточных терморегуляторов являются Wi-Fi регулируемые. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

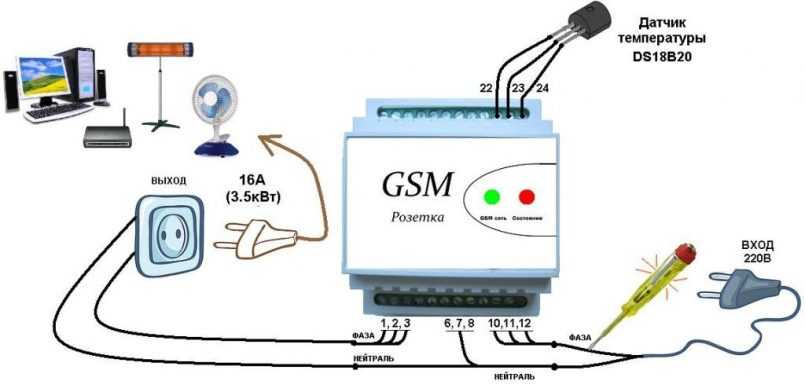

Демонстрация работы умного устройства – розеточного GSM термостата:

Установка терморегулятора: пошаговая инструкция

Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.

В первую очередь нужно подобрать место для установки этого прибора

Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:

располагать терморегулятор нужно рядом с розеткой;
планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
оптимальной высотой размещения прибора на стене считается 1-1,5 м.

Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола

Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535.

Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.

Изображение	Последовательность действий
Шаг 1	В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола.
Шаг 2	Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами.
Шаг 3	Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка.
Шаг 4	Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой.
Шаг 5	Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов.
Шаг 6	Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место.
Шаг 7	Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см.
Шаг 8	Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора.
Шаг 9	Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство.
Шаг 10	Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки.
Шаг 11	Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник.
Шаг 12	Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен.
Шаг 13	Установка рамки.
Шаг 14	Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка.
Шаг 15	Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена.

Применение бытового терморегулятора

Для монтажа такого прибора нет необходимости обращаться за помощью в специализированные компании. Установить приборчик под силу любому человеку, который впервые столкнулся с таким способом управления источниками обогрева.
Устройство выглядит таким образом, что оно не нарушит дизайн любого помещения. На одной стороне есть вилка для подключения к сети, а на обратной — розетка для обогревателя и панель управления с дисплеем.
Применение термостата не ограничивается контролем за работой только обогревателей. К ним также можно подключать светильники, кондиционеры и другие электроприборы, которым требуется удаленное управление. Конечно, чем сложнее устройство, тем больше у него возможностей и настроек по удаленному управлению домашними электроприборами.

Основной процесс

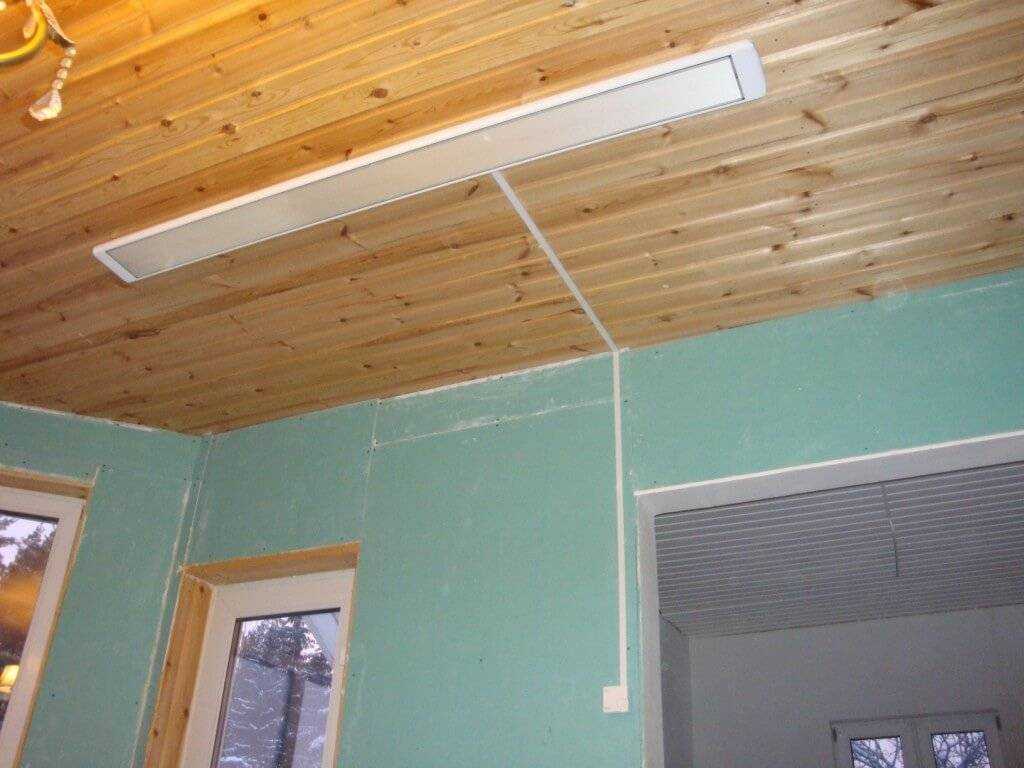

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры
