3 способа подключения греющего кабеля к сети при обогреве водопровода

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

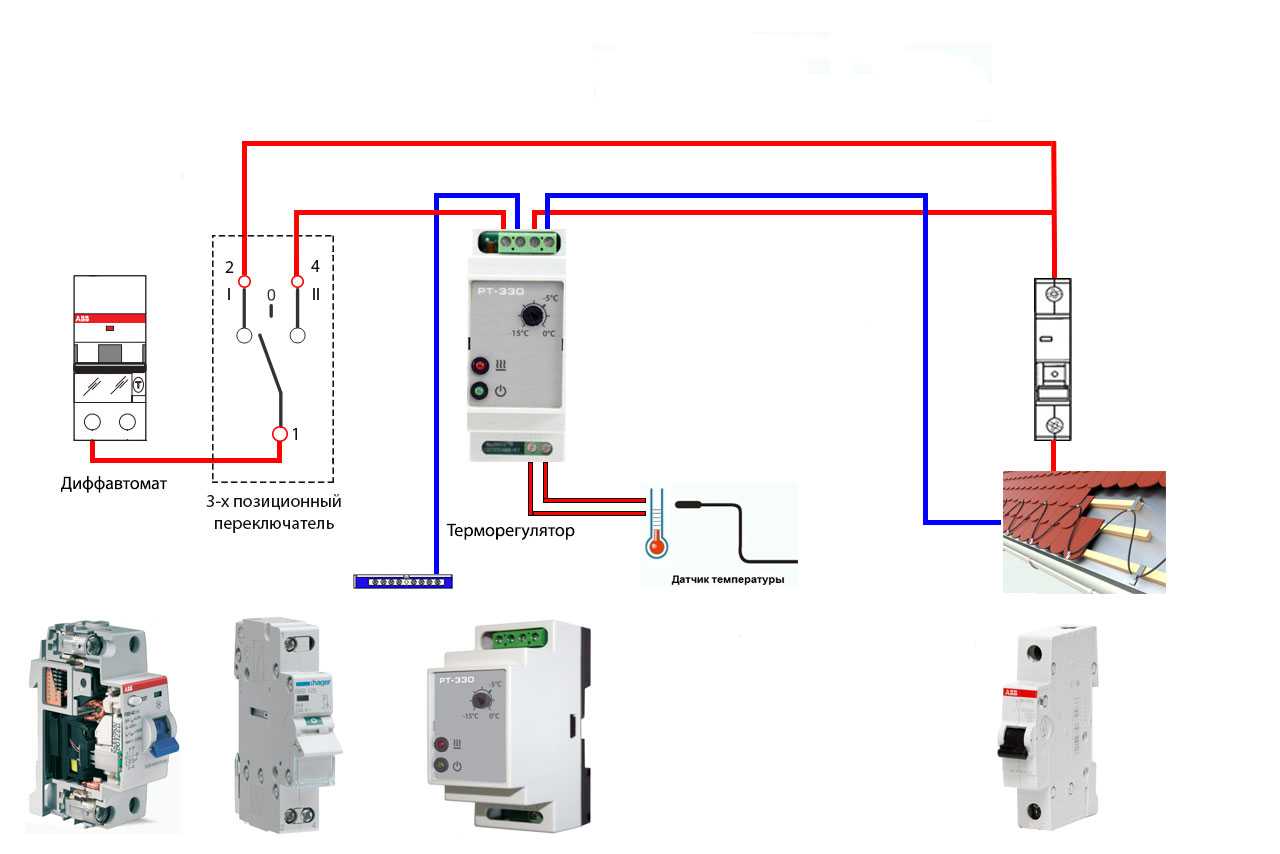

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Как установить и подключить резистивный провод своими руками

В комплект поставки резистивных кабелей входят температурные датчики, управляющая автоматика, термоусадочные трубки. Установка одножильного проводника осуществляется подключением обоих его концов к терморегулятору. Двухжильный подключают только одним концом, второй изолируют с помощью концевой заглушки.

Термодатчик устанавливают на внешней стороне трубы так, чтобы он находился на одинаковом расстоянии от начала и конца магистрали. Кабель можно проложить внутри или поверх труб. В первом случае потребуется менее мощный проводник. Варианты укладки провода:

• прямой линией;
• волнообразно;
• по спирали.

Рекомендуемая мощность греющего резистивного кабеля для труб разного сечения:

• 15–25 мм — 10 Вт;
• 25–40 мм — 16 Вт;
• 40–60 мм — 24 Вт;
• 60–80 мм — 30 Вт.

Трубопровод с обогревом посредством резистивного кабеля не нуждается в утеплении, так как проводники этого вида способны поддерживать стабильность температуры за счёт контроля со стороны датчиков.

Особенности обогрева водостоков дома

Обогрев кровли и водостоков зависит от многих факторов, которые включают в себя:

• тип электрического кабеля;
• вид крыши;
• климатические условия региона.

О типах нагревательного кабеля мы поговорим немного позднее, сейчас определимся с тем, какие основные виды крыш существуют и как это может влиять на установку антиобледенительной системы.

Структура кабеля для обогрева водостока.

Теплая кровля отличается недостатком изоляции, что становится причиной образования наростов льда. Такие кровли растапливают снег даже при минусовых температурах, после чего вода стекает на холодную кромку и замерзает. Именно поэтому для такого типа крыши необходима дополнительная прокладка отопительных секций по самой кромке петлями. Ширина таких петель составляет от тридцати до пятидесяти сантиметров, удельная мощность системы варьируется от двухсот до двухсот пятидесяти Ватт на квадратный метр.

Обогрев холодной кровли и водостоков несколько отличается. Такие крыши хорошо изолированы, тут часто имеется хорошо вентилируемое чердачное помещение. Для таких крыш монтируется только обогрев водостоков с линейной мощностью от двадцати – тридцати Ватт на каждый метр, при этом мощность должна постепенно увеличиваться до шестидесяти – семидесяти Ватт параллельно увеличению длины водостока. Все кабели необходимо оборудовать специальным защитным устройством для отключения.

Также особенностью обогрева водосточных систем и крыши необходимо назвать тщательное планирование длины и расположения кабелей, возможность укладки системы своими руками. При этом учитывается длина ендовы, всех частей системы, погонный метраж водосточных труб, их необходимое количество. На сто – сто пятьдесят миллиметров желоба необходимо примерно тридцать – шестьдесят Ватт мощности на погонный метр, для желоба шириной в сто пятьдесят миллиметров расчетная мощность при стандартных погодных условиях составляет двести Ватт на квадратный метр.

Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

• малую стоимость;
• отсутствие стартовых токов при запуске;
• наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Поделитесь полезной статьей:

Саморегулирующийся кабель

Применяется для защиты водопровода от промерзания и для поддержания температуры в системе ГВС. Также он может использоваться для оттаивания снега или льда в водосточных желобах при строительстве ливневой канализации.

Как работает

В кабеле существует два медных проводника, между которыми расположен полимерный резистор из угольной пыли.

При подключении напряжения 220 вольт ток, проходящий через этот резистор, нагревает его до определенной температуры.

Нагреваясь, угольная пыль расширяется и увеличивается ее сопротивление. Вследствие этого уменьшается ток нагрузки и снижается мощность нагрева.

Постоянно повторяющийся цикл нагрева-остывания и создает эффект саморегулирования.

Общая нагрузка меняется по всей его длине в зависимости от температуры окружающей среды для каждого участка кабеля. То есть, если температура среды увеличивается, то выделяемая мощность уменьшается, и наоборот.

Таким образом, саморегулирование предупреждает перегрев более прогретых участков. Его можно удлинить или укоротить в любом месте трассы, так как подача напряжения на него происходит параллельно. Эта возможность упрощает проектирование и монтаж кабеля на месте.

При монтаже не следует превышать максимальную мощность для разных температур при эксплуатации кабеля. Его можно изгибать радиусом не меньше, чем 25 мм и только по плоской стороне.

Применение греющего кабеля для любого водопровода, который проходит по улице, необходимо. Но с этим связано много проблем, одна из которых – недолговечность. Поэтому очень часто при неглубокой закладке труб в грунт используют прокладку внутри труб.

Очень часто кабель такого типа выполняет свои функции в очень узком диапазоне, и поэтому приходится его включать-выключать вручную.

Если не подключать термодатчики, то можно обойтись и ручным включением-выключением обогревательной системы. Да и экономия электроэнергии при таком способе регулирования нагрева все равно будет ощутимой.

Единственная проблема – узнать, когда необходимо включить кабель. Для этого есть самый простой способ – нужно замерить температуру трубы и воды в водопроводе или в скважине при начинающихся холодах. Если оба показателя примерно равны, то трубу греть не нужно.

Когда включать подогрев – решать только вам, но делать это желательно при большой разнице в результатах измерений, опираясь на уличную температуру.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно нужно делать теплоизолированным.
• В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
• Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Популярные бренды

Что касается цены саморегулирующегося нагревательного кабеля, то она несколько выше, чем стоимость стандартного приспособления. Однако в течение срока эксплуатации она успевает себя оправдать.

Стоимость таких кабелей варьируется от 100 до 1 тыс. рублей за 1 метр материала. Дешевые устройства предлагают отечественные производители. К тому же необходимо учитывать тот факт, что чем длиннее нужен провод покупателю, тем меньше цена за каждый метр.

Если верить отзывам, которые пишут сторонники такой продукции, наиболее популярными марками нагревательных кабелей являются Raychem, Lavita, Ensto и Devi.

Продукция производителей Ensto и Lavita отличается качественным внутренним покрытием изделия. Самая дорогая продукция поставляется из Дании под маркой Devi. К бюджетным вариантам относятся модели брендов Ensto и Lavita. По сроку эксплуатации Ensto не уступает дорогим приспособлениям от Devi. В связи с этим большинство потребителей предпочитает нагревательные устройства от Ensto.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Схемы монтажа

Решение, как правильно уложить кабель в трубопроводной магистрали, исходят из его назначения, мощности обогревателя, места расположения. При укладке используют спиральный, линейный или внутренний монтаж.

Линейный монтаж

Основной вид соединения нагревателя с трубопроводом, при котором провод размещают на поверхности и фиксируют липкой лентой.

Линейный монтаж

Процесс монтажа следующий:

1. По всей длине трубопровода наклеивают полосу алюминиевой фольги для повышения теплоотдачи полимерным трубам.
2. Приматывают кабель поперечными отрезками ленты с шагом 300 мм.
3. Сверху наклеивают алюминиевую ленту по всей длине, обеспечивая его плотный контакт с поверхностью теплопровода.
4. Дополнительно закрепляют нейлоновыми стяжками.
5. По завершении работы одевают теплоизолятор, фиксируют его стяжками или клеем.

Спиральный монтаж

Данный вид установки позволяет увеличить мощность обогрева на всем протяжении или на отдельных участках труб.

Спиральная намотка

Намотку на подземный пластиковый трубопровод проводят в следующем порядке:

1. Оборачивают трубу по всей длине фольгированным скотчем.
2. Спирально наматывают кабель и закрепляют его липкой лентой по всей длине. При необходимости можно дополнительно зафиксировать его пластиковыми стяжками шагом 300 мм.
3. Одевают наверх утеплитель, соединяя его сегменты шипом в паз.
4. Сверху всю конструкцию фиксируют скотчем.

Вам это будет интересно Греющий кабель для обогрева труб

Внутренний монтаж

Внутренняя прокладка в трубопроводах является экономичным эффективным способом борьбы с их промерзанием. Для монтажа используют только саморегулирующий кабель, не имеющий температурного датчика, мешающего потоку жидкости в трубах, его опускают внутрь без фиксации в свободном положении. Кабель может располагаться только в трубопроводах диаметром от 1 дюйма и выше на коротких участках по направлению потока.

Монтаж провода внутри трубы

Для ввода в трубопровод используют фитинги с герметичными прокладками, сквозь которые пропускают провод.

Использование греющего кабеля — это наиболее эффективный метод борьбы с обледенением, ведь любая другая теплоизоляция не обогреет трубопровод, а лишь увеличит время его замерзания.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими. Под определенную марку используют свой сальник

Неправильно подберете, получите течь

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Конструкция и способы применения

Принцип работы кабеля заключается в воспроизведении тепла путем преобразования его из электроэнергии. Кабель принимает электричество и передает его на трубу, предотвращая тем самым замерзание жидкости внутри. Защита от замерзания труб делится на несколько видов, которые предназначены для обогрева не только водопроводных и канализационных труб, но и для водостоков и резервуаров. Они имеют разные технические характеристики и применяются снаружи труб и под землей. Конструктивные особенности кабеля:

1. Кабель состоит из одной или нескольких жил, которые находятся внутри него. Их изготавливают из сплавов, имеющих высокую сопротивляемость к электрическому току. Объем удельного тепловыделения зависит от этого показателя. Чем выше сопротивление, тем он больше.
2. Внутренняя жила защищена оболочкой из полимера и алюминиевым экраном. Иногда ее оплетают медной проволокой.
3. Все внутренние детали закрыты наружной оболочкой. Она изготовлена из прочного материала ПВХ, который обладает водостойкими свойствами и не разрушается под воздействием ультрафиолетовых лучей.

В зависимости от производителя состав кабеля может изменяться.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В
