Влагозащищенные розетки для ванной комнаты

Маркировка IP и NEMA/UL: расшифровка

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться. В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

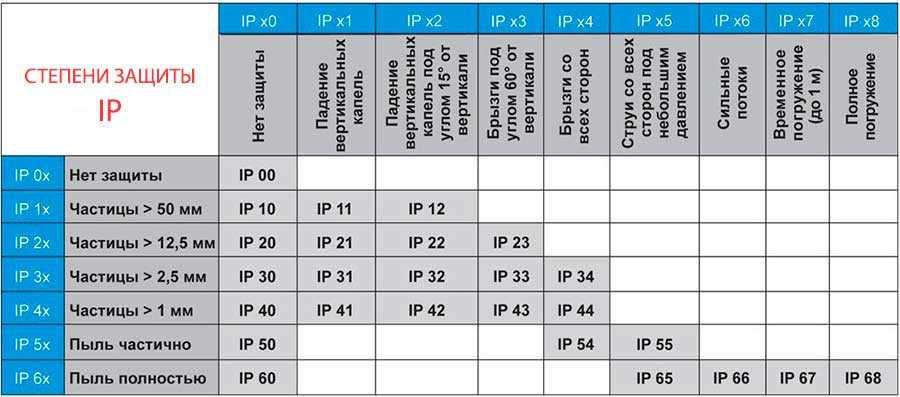

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

0 — нет защиты;
1 — не пропускает частицы размером более 5 см;
2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
5 — защита от пыли;
6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

0 — нет защиты;
1 — предотвращение вертикального падения воды;
2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
3 — устойчивость к каплям, падающим под углом до 60 градусов;
4 — защита от попадания брызг (без привязки к углу);
5 — стойкость к водной струе под разным углом;
6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
7 — сохранение герметичности при работе под водой на глубине до одного метра;
8 — защита от воды при погружении более чем на метр;
9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

W — дополнительные средства защиты;
М — пройдена проверка от попадания воды;
S — проверка выполнена в нерабочем состоянии при попадании влаги;
H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
11 — для объектов с агрессивной средой и риском появления коррозии;
12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

Виды влагозащищенных розеток

Уличные розетки по способу установки делятся на два вида:

Накладные. Устанавливаются прямо на стенку. При этом корпус изделия герметичен, чтобы не пропускать влагу. Для дополнительного улучшения характеристик используется откидная крышка, которая предотвращает попадание воды. Накладная фурнитура наиболее проста в установке.
Встраиваемые. Для установки понадобится организовать посадочное отверстие. Кроме того, не обойтись без подрозетника, который желательно уплотнить. Материал для уплотнения обычно входит в комплект. Встраиваемые устройства, несмотря на более сложный монтаж, смотрятся гораздо эстетичнее накладных. К тому же встраиваемая фурнитура отличается наивысшей степенью надежности.

Полезные советы по электромонтажу в ванной

Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.

Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах

Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.

Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.

Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.

Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят

Типы штепсельных розеток

В разных странах внешний вид и конструкция штепсельных розеток может различаться.

Кратко рассмотрим каждый из типов:

«А». 2-контактный штепсель без заземления. Штыри плоские, имеют ширину 6,35 мм и длину 1,524 мм. Находятся на расстоянии 12,7 мм. Разъем применяется в США для напряжения от 100 до 127 В, 60 Гц. В Японии используются похожие вилки, но напряжение сети 100 В, а частота 50 Гц.
«В». Конструкция такая же, как в штепсельной розетке типа «А». Разница состоит в наличии заземляющего разъема внизу. Применяемое напряжение — от 100 до 127 В, но в некоторых странах подается 220 В. Встречается в Канаде, США, Японии.
«С». Конструктивно предусмотрены входы под два штыря диаметром 4 или 4,8 мм. Длина и расстояние между гнездами — 19 мм. Рабочее напряжение — 220 В. Применяется в Германии, Италии, Франции и ряде других стран ЕС, а также в России, Украине.
«D». Особенность — три контакта круглого сечения, размещенные в форме треугольника. Первоначально это был британский стандарт, который в дальнейшем получил распространение в Пакистане, Индии и ряде других государств (тех, которые электрифицировали британцы).
«Е». В отличие от прошлого типа, верхний центральный штырь выступает из розетки и входит в углубление на штепселе. Применяется во Франции и ряде стран Евросоюза.
«F». Особенность штепсельной розетки состоит в наличии заземляющих контактов вверху и внизу. В РФ такое изделие называется «евровилка». Заземление выполняется с помощью специальной скобы из металла, а максимальный ток равен 16 Ампер. Применяется во многих странах, в том числе в Германии, государствах бывшего СССР.
«G». Внешне представляет собой розетку с тремя контактами. Фазный и нулевой имеют прямоугольное сечение и размеры 6,35х3,97 мм. Расстояние между ними — 22,2 мм. Заземляющий контакт имеет другой размер — 3,97х7,92 мм. В вилке обязательно встраивается предохранитель, обеспечивающий защиту фазного провода от КЗ. Применяется в Англии и странах, которые ранее были колониями. Также тип «G» используется в Саудовской Аравии.
«H». Особый тип штепсельной розетки, который не совмещается с другими видами. Контакты размещены в форме буквы «Y». Максимальный ток составляет 16 Ампер. Применяется в Израиле (совмещается с другими типами) и в районах Сектора Газа.
«I». Конструктивно заземляющий контакт находится в центре внизу, а два других (фаза и ноль) справа и слева вверху. В отличие от разъема «H» верхний контакты развернуты в другую сторону. По максимальному току такие вилки отличаются и бывают на 10, 20, 25, 32 Ампера. Применяются в Австралии, Китае. Аргентине, Уругвае и ряде других стран.
«J». Это швейцарский тип штепсельной розетки. Внешне похожа на евровилку с той разницей, что заземляющий контакт немного смещен ближе к центру, а полюсные основания не имеют изоляции. Если не полностью вставить изделие, можно попасть под напряжение. Номинальный ток составляет до 10 А, а с заземлением — 16 А.
«К». Это датский тип розетки, который также подходит для типа «С». Конструктивно представляет собой два разъема (фазный и нулевой) в виде штырей, расположенных под углом. Заземляющая часть имеет форум обрезанного круга.
«L». Представляет собой штепсельную розетку с тремя подряд углублениями. Диаметр штырей — 5 мм, а расстояние между ними — 8 мм. Применяется в Италии.
«М». Очень похожа на тип «D», но отличается диаметром штырей (он больше). Между фазным и нулевым разъемом расстояние 2,54 см. Применяется во многих странах — Шри-Ланка, Пакистан, Намибия, Гонконг, Ботсвана, ЮАР ид другие. Используется для сушильного оборудования и кондиционеров в Израиле и Сингапуре.
«N». Состоит из трех круглых разъемов. Похоже на тип «J». Два основных находятся на расстоянии 1,9 см, а заземляющий расположен на 3 мм выше. Напряжение — от 200 до 250 В. Ток — 16 А. Используется в Южной Африке.

Отметим, что многие страны применяют несколько типов розеток. К примеру, в странах СНГ можно встретить типы С, F и Е.

Правила установки розетки

Исходя из требований, предъявляемых к расположению устройства в ГОСТе, выделим ключевые правила монтажа:

Размещение розеток влагозащищенного класса IPх4 и выше допускается только в третьей зоне. Влагостойкий класс устройств предполагает наличие защиты от брызг воды в виде герметичных резинок и крышки. Также в самих отверстиях должны быть специальные шторки, предотвращающие попадание жидкости. Некоторые электротехнические изделия могут обеспечивать владельцу ванной безопасность даже при открытой крышке со вставленной вилкой. Речь идет об устройствах класса IPх6.
Электропроводку необходимо маскировать в специальном гофре. Металлические трубы или скобы в данном случае запрещены. Также не рекомендуется проводить проводку в гофре под самой ванной, поскольку она не будет должны образом обеспечена от попадания воды.
Для подключения устройства используется трехжильный медный кабель с сечением 2,5 мм. Проводник должен быть заземлен лишь для своей группы.
Подключение осуществляется через дифференцированный автомат или УЗО с показателем напряжения до 30 мА. Специалисты рекомендуют эксплуатировать более чувствительные защитные агрегаты с мощностью 10 мА. Дорогостоящие устройства с таким уровнем тока зачастую приходится заказывать, поскольку в свободной торговле их редко можно встретить.
Расположение розеток возле стиральной машины
Стиральная машинка может допускать утечку тока в пределах 1,5 мА на 1 кВт. Если же некогда исправный ТЭН начнет сыреть, то данный показатель может увеличиться до нескольких десятков мА. Что в конечном итоге будет приводить к регулярному выключению машинки-автомат. При этом утечка крайне мала, чтобы на нее реагировал УЗО, однако достаточно чувствительна для рук во время мытья под краном. К тому же ток будет постепенно способствовать образованию коррозии на трубах.

Как вариант, это может быть громоздкий вариант разделительного трансформатора. Впрочем, его габариты заставляют серьезно задуматься об установке УЗО.

Стоит также позаботиться и об установке системы уравнивания потенциалов. Заземление всех металлических компонентов в помещении ванной является необходимым условием для безопасности. Речь идет о стальном водопроводе, чугунной ванне, и прочих инженерных коммуникациях.

Где лучше расположить?

Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.

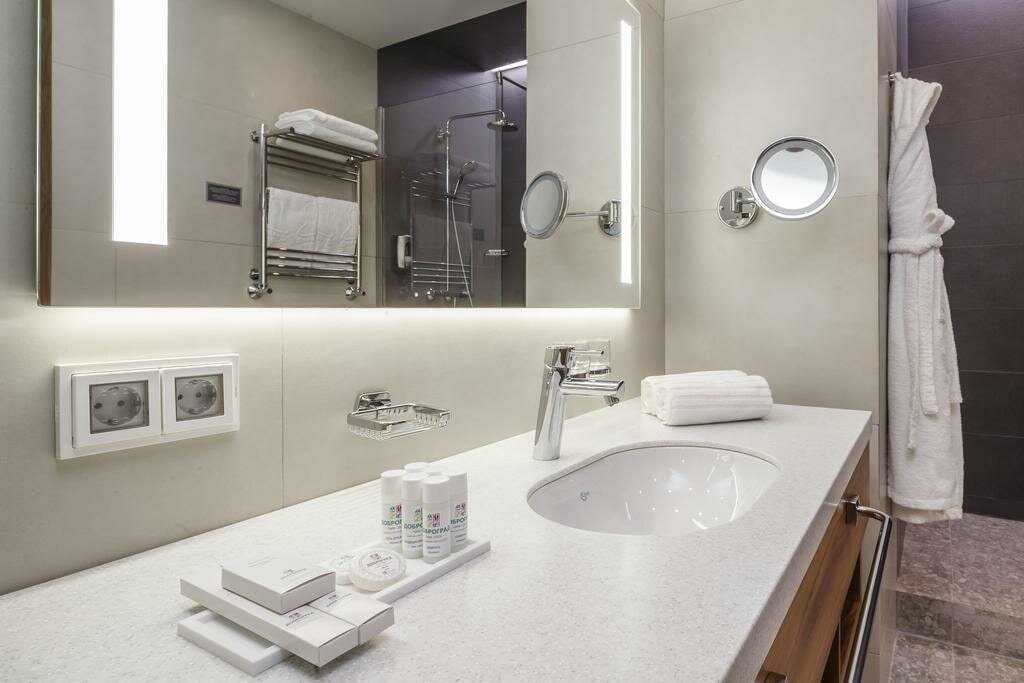

На фото модели со шторками над столешницей

Какие зоны подходят для установки?

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:

Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.

Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем

Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.

Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.

Условное обозначение на схеме

Для удобства чтения схем и обслуживания электрического оборудования применяются условные обозначения. В РФ этот параметр прописан в ГОСТ 21.614-88. Он введен с июля 1988 года и полностью заменил старую версию ГОСТа 2.754-72, действующего во времена СССР.

На строительных чертежах и схемах электрические розетки обозначаются как полукруг с установленным посередине «шпилем».

В зависимости от вида розетки обозначение может меняться.

Для открытой установки:

Двухполюсная (сдвоенная) — полукруг с двумя параллельными «шпилями» вверху.
Двухполюсная с защитным контактом — полукруг с горизонтальной полоской вверху и «шпилем».
Трехполюсная с защитным контактом — полукруг, горизонтальная линия и три полоски, направленные вверх.

Для розеток скрытой и внутренней установки также имеются особенности. Главное отличие в том, что полоска начинается не с конца полукруга, как в рассмотренных выше случаях.

В одинарных влагозащитных розетках с защитным контактом и без него обозначение такое же, как в обычных случаях, но полукруг закрашен.

Если вместе с розеткой идет выключатель, рядом со шпилем добавляется еще одна «антенна» с загнутым в конце краем.

Розетки на схемах.

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры.

К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др.

Учитывая количество приборов, для работы которых необходима электроэнергия, в ванной монтируют блок розеток или 2-3 отдельные точки

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно.

Предположим, в большой ванной комнате часто устанавливают стиральную машинку. Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника.

По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается. Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать.

Также рекомендовано выделить отдельно расположенные розетки для подключения водонагревателя, накопительного бойлера или полотенцесушителя – то есть приборов, которые обычно работают в постоянном режиме

Пошаговая инструкция по монтажу

Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.

Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.

Шаг 1 – подготовка инструментов и материалов

Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.

При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.

Галерея изображений

Фото из

Отвертка-тестер для проверки напряжения в сети

Специальный уровень для электриков

Комплект плоских и крестовых отверток

Кусачки для обрезки проводов

Кроме перечисленных инструментов, нужно подготовить рабочую одежду, х/б перчатки с изоляцией для работ с проводкой и защитную маску или очки, если потребуется штробить стены.

Шаг 2 – штробление стен под проводку

Создание штроб в кирпичной, бетонной или газобетонной стене является наиболее тяжелым и грязным этапом в ходе установки розетки или выключателя.

Приготовьтесь к тому, что работать придется в сложных условиях – уже после первых ударов перфоратора в воздухе повиснет густое облако пыли. Чтобы этого избежать, строители подключают к штроборезу пылесос, но домашние мастера предпочитают обходиться без него.

Рассмотрим, с помощью какого инструмента можно делать штробы в стенах, а также в цементной стяжке на полу, если часть проводки будет проходить под напольным покрытием.

Галерея изображений

Фото из

Профессиональный штроборез с пылесосом

Циркулярная пила с комплектом дисков

Мощный перфоратор или дрель

Ручной инструмент: молоток и зубило

Дрель пригодится и в конце штробления, для проделывания круглого отверстия под подрозетник. Для этого вместо сверла надевают цилиндрическую коронку нужного диаметра.

После «грязных» работ необходимо сделать уборку – вынести строительный мусор, вымыть помещение. Пыль может помешать при монтаже розетки.

Шаг 3 – установка подрозетника

Выполнять монтаж подрозетника лучше на стадии, когда стена оштукатурена, но плитка еще не приклеена.

При замене розетки действовать немного проще, так как штробить и пробивать ничего не нужно. Достаточно демонтировать старый корпус, открутить крепежные саморезы и вынуть подрозетник, который также лучше заменить.

Галерея изображений

Фото из

Этап 1 – очистка ниши под установку

Этап 2 – нанесение шпаклевки в розеточное отверстие

Этап 3 – «посадка» подрозетника на место

Этап 4 – уборка лишнего раствора

Только через 24 часа можно будет производить дальнейшие работы, так как раствор должен схватиться и прочно зафиксировать подрозетник.

Шаг 4 – монтаж и подключение розетки

Главный этап подключения заключается в работе с проводами, поэтому перед началом работ нужно обязательно обесточить силовую линию, выключив защитный автомат на квартирном электрощите.

Затем следует снять изоляцию с проводов и подготовить их для соединения. Для этого можно воспользоваться кусачками, бокорезами или клещами.

Чтобы присоединить провода к клеммам розетки, нужно снять декоративную крышку, отложить крепежные винты и найти необходимые клеммы – напротив каждой есть условное обозначение

При подключении обязательно учитываем цветовую маркировку проводов.

С ее помощью гораздо легче определить назначение каждого отвода:

фаза – белый цвет изоляции;
ноль – голубой, синий;
заземление – желто-зеленый или зеленый.

Прикручиваем провода в клеммниках и аккуратно укладываем их внутри коробки, стараясь не пережать и не перегнуть. Затем вставляем корпус и закручиваем крепежные винты. В последнюю очередь надеваем декоративную планку.

После установки обязательно производим тестирование – подаем ток на линию и индикаторной отверткой или мультиметром проверяем напряжение в сети. Если все в порядке, заканчиваем облицовку стены или приводим в порядок участок около электроточки.

Процесс монтажа накладной розетки гораздо легче. Она обычно устанавливается с наружной проводкой, то есть не нужно штробить стены и монтировать внутренний подрозетник. Перед установкой точно так же разбирается корпус и подсоединяются провода.

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
Не ближе 60 см от дверок закрытой душевой кабины.
Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Классификация электрических розеток

Розетка являет собой стандартизированный штепсельный разъём для подключения бытовых инструментов и приборов, промышленных установок и машин.

Чтобы правильно подобрать розетку для помещения, необходимо иметь хотя бы начальное представление о разновидностях розеток и учитывать несколько факторов во время подбора розеток для помещений.

Галерея изображений
Фото из
Конструкция влагозащищенных розеток рассчитана на работу во влажной среде, в условиях нестабильной, чаще всего высокой температуры

Розетки, предназначенные для работы в помещениях с высокой степенью влажности, выпускаются для обустройства открытой и скрытой проводки

Электроустановочные точки для скрытой и открытой проводки устанавливаются по аналогичным для всех силовых точек правилам

Пластиковые крышки влагозащищенных розеток исключают прямой контакт клемм с пылью и водой. В ассортименте изделий есть варианты, усиленные шторками

Большинство электроустановочных изделий, выпускаемых для бытового использования, производятся для однофазной электросети

Для обеспечения питанием мощного оборудования, установленного во влажных помещениях, в ряду торговых предложений есть устройства для трехфазной электросети

В ассортименте умных розеток в обязательном порядке есть влагозащищенные варианты, исполняющие аналогичные подобным устройствам функции

Кроме конструктивной защиты от влаги нормальную работу розеток обеспечивают устойчивые к коррозии материалы, использованные в изготовлении корпуса и механизма

Специфика влагозащищенных розеток

Накладная розетка для обустройства влажных помещений

Общие правила монтажа силовых устройств

Дополнительные защитные приспособления

Изделия для однофазной сети

Розетки для трехфазной сети

Влагозащищенная розетка с таймером

Применяемые материалы

Специалисты в области электропроводки различают большое количество типов и видов розеточных изделий, которые можно сгруппировать в несколько классов.

По типу монтирования. Подразделяются на накладные и скрытые. Первые активно используют во вспомогательных, хозяйственных и промышленных помещениях. Их применяют при устройстве ретро-проводки в коттеджах из бруса или бревна

Вторые устанавливают в пространствах, где основное внимание уделяется интерьеру, а именно отсутствию любых выступающих элементов на стенах жилых помещений.

По количеству разъёмов в розеточной панели. Наиболее распространены изделия с одним, двумя и тремя разъемами

Есть изделия с числом разъемов от четырех и более штук. От этого зависит количество одновременно подключаемых и работающих приборов в комнате.

По типу штепсельного разъёма. Для разделения на типовые группы используется маркировка латинскими литерами. На территории стран постсоветского пространства в ходу С, Е и F. Хотя в мире есть не менее 13 разнообразных розеточных вилок, а под них соответственно розеток.

Говоря о сопутствующих факторах, также необходимо помнить о напряжении сети электропитания в которую монтируем розетку: 220 или 380 В. 220 В применяется для бытовых приборов, а 380 В часто используют для питания всевозможных установок, станков, машин и т.д.

В постсоветском пространстве распространены розетки германского образца, соответствующие стандартам европейского водоснабжения

Во время процесса подбора можно обратить внимание на цветовую палитру готового изделия и особенно нужно обратить внимание на фирму-производителя. Настоятельно не рекомендуем покупать дешевые розетки — это говорит о наличии в конструкции дешёвых материалов, что прямо влияет на безопасность и надёжность изделия

Все штепсельные разъёмы (С, Е и F) для Восточной Европы имеют почти одинаковый диаметр (разница в 0.5 мм) отверстий под вилку и одинаковое расстояние между контактами, поэтому они почти взаимозаменяемые

Виды розеток для улицы

Справедливости ради стоит сказать, что все розетки, предназначенные для установки под открытым небом, должны быть влагозащищёнными. Поэтому искать особенный тип уличных влагозащищенных приборов не имеет смысла. Сейчас изделия в основном делятся на две группы согласно способу установки:

Накладные. Устанавливаются непосредственно на какой-либо устойчивый предмет – стенку, столб, высокий бордюр. Такие устройства оснащаются откидными крышками, а также резиновой прокладкой между дном и поверхностью.
Встраиваемые. Монтируются в специальные посадочные отверстия. В комплекте должен идти пластиковый подрозетник и уплотнительные подкладки.

Встраиваемые уличные розетки после установки смотрятся более привлекательно, лучше защищены от влаги и посягательств хулиганов. Однако и стоят они дороже, а с их установкой могут возникнуть некоторые трудности.

Зоны для установки электрических розеток

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП.

Схема расположения зон в ванной.

На сегодняшний день существует четыре таких зоны:

Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Правила установки розетки в ванной

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)
