Схемы подключения датчика движения для включения света с включателем и без такового

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Способы подключения

Подключение датчика движения заключается в соединении входа его силовой цепи с источником электричества, а выхода – с управляемым элементом (лампой освещения, электродвигателем, звонком). Делается это по тому же принципу, который используется при установке механических выключателей – в разрыв фазной линии.

Силовая цепь прибора имеет три вывода (клеммных зажима), которые скрываются под съемной крышкой корпуса. Они обозначаются буквенными литерами:

• N – нейтральный вывод, общий для всех элементов электрической схемы;
• L – фазная линия (вход);
• A – точка подключения нагрузки (выход).

На крышке обычно находится схема включения, которая верна, если вы устанавливаете датчик движения вместо выключателя. Однако существуют и другие решения, применяя которые можно существенно разнообразить способы использования чувствительных элементов.

Одиночная установка

Самый простой способ, практически не отличающийся от того, что используется при установке механического выключателя. Разводка токопроводящих жил делается следующим образом:

• К нейтрали питающей линии подключается провод, идущий на зажим N датчика, а также один из двух, идущий к потребителю.
• К фазе питающей линии подключается провод, идущий на зажим L датчика.
• С зажима A датчика в клеммную коробку подается провод, который соединяется с оставшейся жилой, идущей к потребителю.

Схема о том, как подключить датчик движения к лампочке, представлено ниже.

Обратите внимание, что если вы хотите подключить прибор, например, к светодиодной ленте, то этого нельзя делать напрямую, поскольку питается она постоянным током и напряжением 12 или 24 вольта. Провода с выводов N и A необходимо присоединить к входным клеммам отдельного блока питания, имеющих соответствующую маркировку (мнемосимвол переменный ток)

Преимущество способа в его простоте. Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала.

Групповая установка

Группы можно составлять из электронных и механических коммутаторов, рассчитанных на один тип питания (переменный или постоянный ток), а также равные номиналы напряжения и тока. Подключение элементов производится последовательно или параллельно друг другу.

Последовательное подключение двух датчиков движения заключается в том, что вывод A первого по цепи соединяется с клеммой L последующего. При этом светильники в обеих комнатах подключаются параллельно друг другу – каждый к выводу A своего прибора управления. В этом случае второй по ходу цепи прибор срабатывает только при включении первого.

Параллельная коммутация датчиков применяется, если конфигурация помещения сложная и можно выйти из поля зрения одного из приборов, фактически оставаясь на месте. Или если в светильнике можно включить одну или несколько групп ламп, отличающихся мощностью. В этом случае объединяются входы силовых цепей, а выводы A остаются автономными.

Подключение прожектора с датчиком движения, у которого нет фотоэлектрического элемента (устаревшая модель) приведет к тому, что свет будет включаться и днем. Для исключения этого казуса последовательно с ним, первым в цепи, включается прибор, реагирующий на уровень освещенности.

Частое повторение цикла-включения выключения отрицательно влияет на работоспособность светильников. В меньшей степени это касается ламп накаливания, но и они долго не выдержат. Поэтому параллельно датчику устраивается обходная линия (байпас), в которой устанавливается обычный механический выключатель. Если его контакты замкнуты, то свет будет гореть постоянно. Точками подключения являются зажимы L и A.

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

1. Отключить питание и проверить отсутствие напряжения.
2. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
3. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
4. Подать питание и проверить работоспособность датчика.

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

1. Отключить сеть и проверить отсутствие напряжения.
2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

1. Отключить питание и проверить отсутствие напряжения.
2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Еще один вариант изучения схемы — посмотреть ее на корпусе самого устройства. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор.
Как подключить датчик движения вместо выключателя Специализированная схема подключения

Монтаж датчика освещения

Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.

У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.

Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.

Настройка устройства для освещения

Настройка устройства – это ещё один важный этап работы датчика движения. Практически любой прибор, при помощи которого можно управлять лампами, обладает дополнительными настройками, дающие возможность добиться нормальной его работы.

Такие настройки выглядят как особые мини-приборы, которые предназначены для регулирования – это установка приостановки отключения TIME, регулирование степени освещённости LUX и установка восприимчивости к инфракрасному излучению SENS.

1. Настройка включения от степени освещённости. Регулировку LUX применяют для корректной работы устройства днём. Прибор сработает при более низкой степени освещённости по сравнению с минимальным значением. Следовательно, датчик не сработает при более высокой степени освещённости по сравнению с выставленным пороговым значением.
2. Настройка времени. При помощи установки TIME можно установить время, в течение которого освещение будет включено с того момента, когда было обнаружено движение в последний раз. Интервал времени может варьироваться от 1 до 600 секунд.
3. Настройка восприимчивости к срабатыванию устройства. Регулировать восприимчивость к подключению, в зависимости от объёма и дальности объекта, можно при помощи регулятора SENS. Реакция устройства прямо зависит от степени чувствительности. При большом числе включения датчика восприимчивость лучше уменьшить, а установить яркость освещения ИК, на которую будет реагировать датчик движения.

Регулировка датчика

В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.

Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности

Угол установки

Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора

Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний

В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.

Чувствительность

На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.

Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.

Освещенность

На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.

Время задержки

Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.

Назначение ручек регулировки параметров

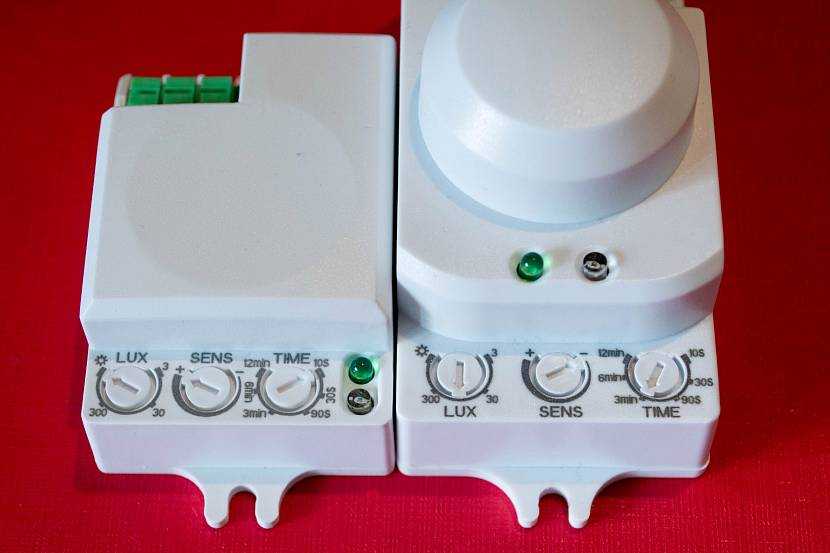

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Варианты подключение датчика движения

Как и у большинства электроприборов датчик движения для освещения имеет три контакта: вход, выход и ноль

Для нормального функционирования важно правильное подключение к сети. Всего может быть три варианта взаимодействия с системой освещения:

1. Прямое подключение к лампам. Устройство будет срабатывать так, как это задумано производителем. Этот способ отдает устройству все права на управление лампами.
2. В цепь подключения добавляют выключатель со стороны входа. Так вы сможете принудительно отключать свет, а вместе с ним и датчик. Эта функция полезна в спальнях, так как позволяет отнять права управления у прибора, улавливающего движения, на время сна.
3. Выключатель встраивают в цепь со стороны выхода тока. В этом случае вы сможете оставлять лампы в рабочем состоянии, в обход настроек прибора.

Виды подключения датчика движения

Независимо от комбинации, способ подключения датчика движения не меняется.

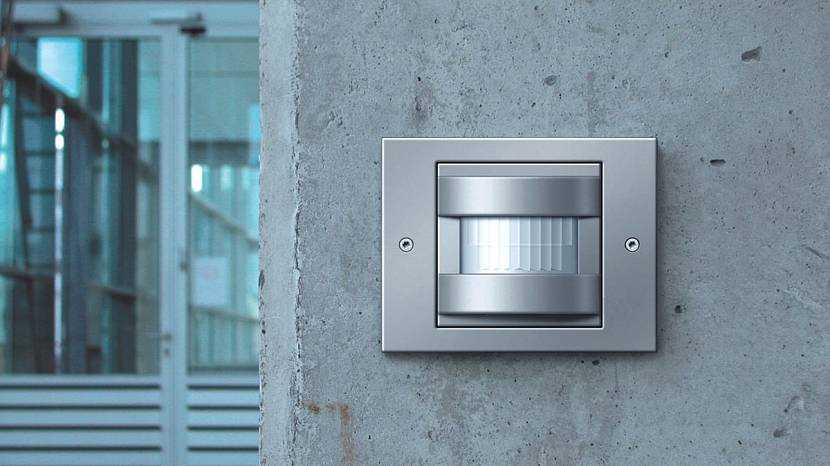

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.

Высота монтажа датчика – 1,2-2 мИсточник stroy-podskazka.ru

Сам прибор нужно установить на стену на высоте 1,2-2,0 м

Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок

И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор

Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами.

Итак, в распредкоробку должны войти сразу три кабеля:

• от автомата;
• от светильника;
• от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

• автомат-датчик;
• датчик-светильник.

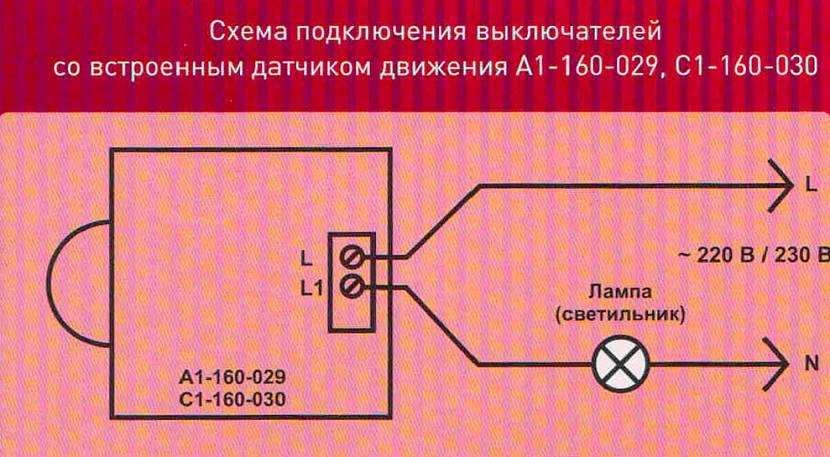

Схема подключения двухпроводного датчика движенияИсточник dompokrov.ru

Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

• простота монтажа и настройки;
• есть возможность включать свет вручную;
• высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Правила настройки датчика движенияИсточник pp.userapi.com

Подключение прибора

Выделяют два вида датчиков: двух- и трехпроводные.

Устройства первого типа (двухпроводные) требуется подсоединить сразу в подрозетники: устанавливаемый прибор врезается в фазный провод, по аналогии с выключателем. Сам прибор располагается между лампочкой и автоматом.

Необходимые элементы:

• автоматический выключатель электроприборов от сети 220 В;
• распределительная коробка;
• сам датчик;
• светильник.

Перед установкой следует выбрать подходящее место с соблюдением следующих критериев:

• высота от одного до двух метров;
• отсутствие вблизи занавесок;
• открытая дверь не должна загораживать установленного устройства;
• отсутствие вблизи батарей отопления;
• если в квартире имеются кот или собака, то чаще всего устанавливают прибор с функцией “размер движущегося объекта”. Датчик движения для включения света не будет реагировать, когда перед ним пробежит животное.
