Приборы для измерения сигнала и настройки спутниковых антенн

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

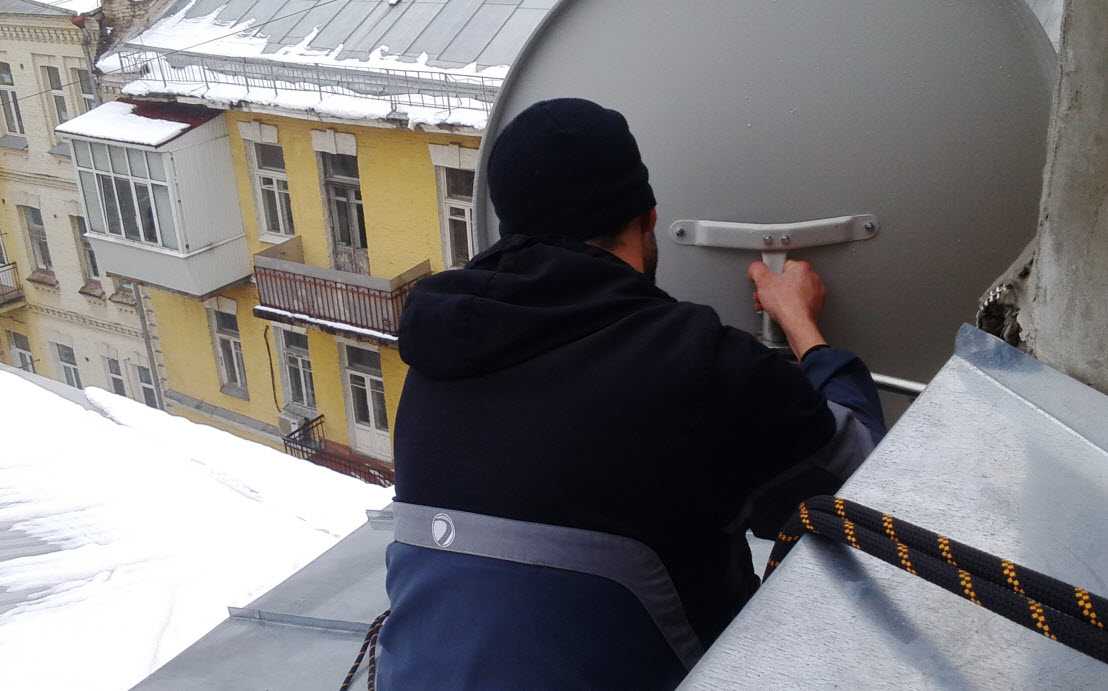

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

Брать азимут можно одним взглядом, не шевеля компас.
Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
Включаем режим поиска сигнала.
Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания»

Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Дополнительные каналы приема

Подключаем к ресиверу следующий конвертор

В меню выставляем его параметры.
НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что нужно, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

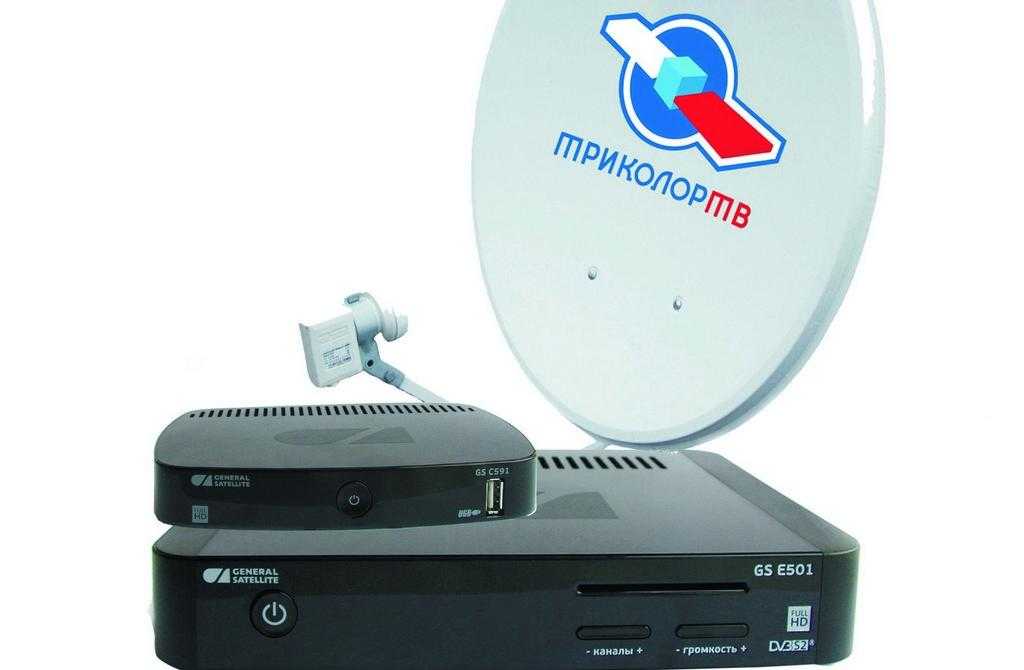

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
Вся конструкция должна «смотреть» на юг.
Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

Один кабель соединяет антенну и приемник.
Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Установка спутниковой тарелки

Поиск сигнала со спутника может оказаться бессмысленным, если владелец тарелки не задумался о правильном выборе места крепления техники. Даже в 2021 году передающий трансляцию луч не может преодолевать крупнее предметы, поэтому, чтобы не оказаться в неприятном положении, стоит своевременно проследить, чтобы на пути приёма не оказалось:

крупных зданий, деревьев, иных объектов, способных помешать качественному приёму;
радиовышек, способных создать помехи;
иных объектов, создающих преграды для луча из космоса.

Дополнительно стоит задуматься о защите техники от дождевой воды, поскольку она способна не только оставить зрителя без любимого сериала, но и вовсе привести к поломкам. Не лишним будет и возможность получения быстрого доступа к антенне, чтобы самостоятельно удалять с неё лишний мусор и наледь.

Приборы для настройки спутниковых антенн

С каждым десятилетием плотность спутников, размещённых на геостационарной орбите, нарастает, а вот диаметр их передатчиков, наоборот, склонен уменьшаться. Как результат – лучи спутниковой связи стали несколько «размытыми». К тому же выросла ширина полосы, требуемая для большинства спутниковых услуг.

Прибор, который используется во время установки спутниковых антенн, служит не только для определения местонахождения спутника в космосе. Применение сатфайндера имеет решающее значение для профессионального подключения спутникового ТВ. В частности он позволяет зафиксировать как слишком слабый, так и чрезмерно сильный сигнал.

Приборы для настройки антенн

Спрос на это устройство в течение нескольких лет очень вырос, т.к. без него сложно обойтись в мире спутникового ТВ, а вот его цены быстро снижаются по причине увеличения его ассортимента на рынке ТВ-товаров. Наличие этого прибора сокращает затраты на посещение установщика, к тому же он не требует батареек и всегда готов к использованию. Но даже в этих условиях на территории России все ещё достаточно умельцев, кто пожелает или уже изготовил подобный гаджет для настройки спутниковой антенны своими руками.

Итак, что же это за незаменимые приспособления, из чего оно состоят и как работают?

Вас может заинтересовать: ТВ спутниковое

Как выполняется первоначальная регулировка?

на ПДУ телевизора с помощью клавиши “Меню” открывается главное окно, в котором выбираются “Системные установки”;
устанавливается время, соответствующее данному региону;
указывается наименование спутника;
в системе поиска прописывается Триколор ТВ;
после выбора спутника выполняется подтверждение клавишей “Ок”.

На экране должны появиться характеристики уровня сигнала и качества в виде двух изменяющихся линий.

Как только выбран оптимальный вариант трансляции каналов, следует надежно зафиксировать антенну, чтобы она не изменила свое положение при резких порывах ветра. Все настройки должны быть сохранены, чтобы потом не настраивать тюнер заново.

Далее приступают к подключению приемника Триколор ТВ. Это может быть высоко и низкочастотный способ.

Высокочастотное подключение (ВЧ) предусматривает использование антенного кабеля. Два оборудования (ресивер и телевизор) соединяются между собой в соответствующие гнезда (выход и вход). После чего тюнер подключается к электрической сети 220В и нажимается кнопка питания. На экране должна появиться надпись ВООТ с номером телеканала. Запускается автоматическая настройка, результатом будет канал с подписью нет сигнала.
Низкочастотное подсоединение (НЧ) производится путем подключения простых проводов «тюльпан». Процедура подключения такая же, как и у ВЧ подсоединений. После подписи ВООТ при помощи пульта дистанционного управления выбирается видео режим телевизора A/V. Должно появиться сообщение нет сигнала, что соответствует правильности настройки. Путем переключения каналов на экране должны отображаться настоящее время, номер канала и его название. Если изображения нет и экран светится синим цветом, это означает, что антенна не настроена на прием (нет сигнала от спутника). Следует поправить угол приема на спутник. Хорошей подсказкой служит положение соседних тарелок.

Если сигнал не появляется, следует внимательно просмотреть правильность подсоединения кабеля и его целостность. С помощью ПДУ телевизора изменить переключение A/V несколько раз. В случае появления подписи Кодированный канал, это будет означать, что данный канал принадлежит собственнику и требует раскодировки.

Настройка ресивера Триколор заканчивается регистрацией на сайте компании с указанием необходимых данных.

Настройка каналов Как самостоятельно настроить ресивер Триколор ТВ? Выполняя в точности все последующие действия, можно корректно настроить каналы на своем телевизоре:

Выбирается в “Меню” пункт “Настройка”.
В появившемся окне указывается “Заводская настройка” и подтверждается нажатием “Ок”.
Далее на ПДУ ресивера выполняется сброс настроек до заводских, путем нажатия на красную клавишу F1 (на некоторых пультах INFO). Подтверждают действия.
Тюнер начнет процесс перезагрузки.
По окончании перенастройки нажимают кнопку Standby.
Далее выбирают русский язык для пользования ресивером и продолжают настройку кнопкой Далее.
В появившемся окне указывают на оператора Триколор ТВ.
Следующий этап – выставление текущего времени, выбор региона.
Запускают автоматическую настройку и ждут ее окончания.
После завершения необходимо сохранить установленные настройки.

Ресивер Триколор выведет качество вашего изображения на новый уровень

Есть еще одна особенность Триколор ТВ – бесплатные каналы, которые входят в список общефедеральных каналов и предоставляются населению совершенно бесплатно. Установить спутниковую антенну Триколор в своем доме или квартире, значит, быстро и легко осуществить мечту о качественном телевидении в своем жилище.

Компания довольно долго и успешно работает на рынке телекоммуникационных услуг и показала себя с наилучшей стороны. Триколор ТВ – общедоступное средство информации населения и не требует больших познаний в настройках и эксплуатации системы.

Поиск сигнала и закрепление тарелки

Изначально следует искать сигнал в горизонтальной плоскости в соответствующем секторе. Для этого ослабляете винты, фиксирующие тарелку горизонтально так, чтобы поворачивать ее с усилием. Далее пошагово поворачиваете ее на 1, максимум 3 см в одну и другую сторону, чтобы найти спутник в предполагаемом направлении. Оптимальной величиной сектора поиска считается 10° (приблизительно 0,1 м) по горизонтали и 6° (приблизительно 0,06 м) по вертикали в предполагаемом направлении.

Отмеряя каждый шаг, делайте паузу на 3-5 с, чтобы обеспечить время для захвата сигнала приемником, при этом также контролируйте уровни мощности и качества сигнала на телевизоре.

Поиск спутника

Если при горизонтальном повороте тарелки сигнал не захватывается, значит, переходите к настройке по вертикали. Для этого тарелку нужно сместить вверх или вниз не более чем на 1 см, зафиксировать на этом уровне и вновь произвести горизонтальную настройку.

Когда на шкале качества сигнала будет максимальное значение, антенну следует зафиксировать путем закручивания винтов горизонтальной и вертикальной фиксации

Важно помнить, что при поиске спутника нужно ориентироваться на значение Мощности, а во время подстройки на уже найденный сателлит смотреть на уровень Качества сигнала. Если во время поворота тарелки значение на обеих шкалах приближено к 0 и не меняется, следует проверить правильность подключения и монтажа кабеля

Определяем направление на сателлит

Эту процедуру можно сделать с помощью компаса или, пользуясь картой. Рассмотрим оба метода.

к содержанию ^

С помощью компаса

Для начала необходимо уточнить у сервисной службы азимут селения, в котором вы проживаете, учитывая магнитное отклонение. Также необходимо узнать углы наклона тарелки по вертикали и поворота приемно-усиливающего внешнего устройства. Для уточнения этой информации можно позвонить по номеру 8(800)1001047. Для примера возьмем данные для г. Москва:

азимут с магнитным отклонением = 137 градусов;
угол наклона в вертикальной плоскости -11°, он направлен вниз;
угол поворота внешнего приемного устройства 27°.

Теперь можно взять компас и выйти на улицу. На улице поворачиваетесь спиной к стене на юго-востоке вашего дома. Определяете север по компасу (стрелочка показывает на 0°), на приборе прокладываете азимут (137°). Фиксируете направление, в котором будет показывать стрелка по азимуту 137. Можете сделать для себя заметку для дальнейшей ориентации, допустим, стоящее вдали дерево или дом. Это и есть направление на сателлиты.

к содержанию ^

С помощью карты

Чтобы определить направление на сателлиты, пользуясь картой, необходимо так же, как в предыдущем методе, уточнить параметры настройки для вашего населенного пункта через колл-центр. Для примера возьмем данные для г

Москва, которые также принимались во внимание в предыдущем методе

Определение ориентиров для установки тарелки

Берем карту вашего населенного пункта, можно ее просто распечатать из любой поисковой системы. Из дополнительных инструментов нам понадобится транспортир и карандаш. Карандашом отмечаете объект, на котором устанавливается антенна. Определяете, в какой стороне находится север, поисковые системы обычно отмечают стороны света на своих картах. От направляющей на север транспортиром откладываете 127° — это и есть направление на спутники Intelsat15 и Horizons2. По карте можно для себя сделать заметку, например, край крыши стоящего вдали дома.

С картой, на которой нанесены отметки, выходите из дома и ищете визуально сделанный ранее по карте ориентир, а затем оцениваете, где на здании можно установить тарелку так, чтобы не было препятствия для сигнала в направлении сателлита. Если с местом установки вы определились, переходите к следующему этапу.

к содержанию ^

Окончательное наведение спутниковой антенны

Когда антенна приближенно выведена в искомую точку неба, начинают доводку. Порой советуют поймать сигнал, потом уже выравнивать. Логично вначале настроить азимут, потом угол места, впрочем, для спутников, витающих далеко от южного направления, нет разницы в методике. Там, где дуга эллипса небесной орбиты клонится, ни азимут, ни угол места преимуществ в очередности не имеют. Следовательно, настройка антенны Триколор на спутник может начинаться с вертикальных движений и с горизонтальных.

Настройка антенны

К примеру, выполняется сканирование. Из заведомо нижнего положения антенны водите ею влево-вправо, одновременно чуть приподнимая с новым витком. Подобно челноку раскрыв осматривает небо, двигаясь вверх. Наконец, прибор для ловли спутников запищит, дальше действуем согласно уровню и качеству сигнала, добиваясь максимальных цифр. Не забудьте перед поиском настроить прибор. Нужно забить название спутника (не обязательно, но желательно истинное), частоты вещания, скорость передачи и тип модуляции.

При игнорировании условия даже лучший SatFinder сигнала не поймает. Смысл поиска: приемник пытается принять несущую, причем в указанное время узел активно взаимодействует с антенной. Пусть конвертер предназначен для двух диапазонов, умный SatFinder переключит оборудование в правильный режим. Либо сигнал просто не пройдет. Для любого диапазона (Ku и С) имеется гетеродин, вдобавок внутри интервалов имеется деление на поддиапазоны. Это помогает сберечь энергию и делает прием качественным.

Спутник Hotbird мало похож на спутник Астра, список каналов, вероятно, разный, а на одинаковой частоте отличается тип модуляции. К примеру, НТВ+ вещает на правой круговой (сверяйтесь с планом вещания). Европейские каналы показывают на линейной поляризации. Причем постоянно идет деление:

Круговая:

Правая.
Левая.

Линейная:

Вертикальная.
Горизонтальная.

Поэтому настройка антенны на спутник предваряется выяснением частоты несущей, скорости передачи пакетов, типа поляризации. В противном случае появляются шансы купить неподходящий конвертер, требующий настройки. Подробнее об этом читайте в разделе, написана подробная инструкция по изменению типа и направления поляризации. Оставайтесь внимательны. Кстати, при покупке комплекта у провайдера приготовьтесь, что удастся смотреть лишь купленный комплект.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

На сайте Триколор;
В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
Через отдел технической поддержки, когда на руках имеется абонентский договор.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Принцип настройки индикатором

Когда вы включите приемник, от него к антенне через конвертер поступит напряжение в 18 Вольт, которое активирует и индикатор. Это можно понять по качнувшейся стрелке и подсветке. Чтобы продолжить настраивать тарелку, нужно:

Выставить показания стрелки где-то на пять делений шкалы, используя регулятор. Если датчик издает писк, нужно прокрутить колесико еще, пока не пропадет звуковой сигнал.
Направить «блюдце» в сторону спутника Триколор ТВ, сверяясь с показаниями прибора. Нужно менять наклон и положение тарелки, пока стрелка не достигнет максимального отклонения.
Затянуть крепежи спутникового приемника, чтобы зафиксировать ее в нужном положении.
Вернуться к ресиверу и проверить, на тот ли телеспутник произведены настройки.
Если все в порядке, то Sat-Finder можно снимать. Установка прошла успешно.

Самостоятельная установка антенны Триколор ТВ

Когда место для установки антенны окончательно выбрано, самое время переходить непосредственно к монтажу конструкции. Спутниковая тарелка Триколор ТВ состоит из следующих комплектующих:

коаксиальный кабель;
конвектор;
кронштейн;
антенное зеркало.

Для начала возьмите кронштейн, его необходимо закрепить на стене дома или на крыше, для этого вам понадобятся анкерные болты, которые заметно увеличат устойчивость конструкции

Даже незначительный порыв ветра может стать причиной колебания антенны, вследствие чего появятся деформации, поэтому так важно надежно зафиксировать положение конструкции. Кроме того, постоянные колебания тарелки приведут к снижению качества транслируемой картинки

Пользователю придется постоянно регулировать положение антенны.

Запомните, что до того момента, пока вся работа не будет завершена, ни в коем случае не затягивайте болты, поскольку не исключено, что вам придется изменить наклон и положение конструкции в процессе настройки. Когда кронштейн установлен, прикрепите зеркало тарелки, а также конвектор.

Конвектор монтируем на специальный держатель путем подключения в разъем в нижнем положении, в результате в него не будет проникать влага. Этапы самостоятельного подсоединения конвектора и кабеля:

Зачистите на кабеле внешний изолирующий материал на расстоянии от концов провода около 15 мм, а внутренний конец – 10 мм

Крайне важно делать это аккуратно, поскольку присутствует риск повреждения экранирующей оплетки. Фольгу и экранирующую оплетку необходимо загнуть в противоположном направлении от концов, а затем закручиваем до упора F-разъем

Не нужно отрезать окончание жилы, которое торчит сразу за входом с размером 2 мм. Закрепите кабельный провод на держателе, используя изоляционную ленту или стяжку. Осуществите герметизацию входа, тем самым предотвратив проникновение влаги, которое приведет к коротким замыканиям, для этого используется изолирующая лента или же специальный герметик.

На этом наружная самостоятельная настройка Триколор ТВ завершена. Подключите кабель к ресиверу, а затем отрегулируйте настройки приемника.

Установка антенны

Сразу отметим, что монтаж должен выполняться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. Если не соблюдать обязательные правила о качественном изображении можно забыть. Правильная установка антенны состоит из таких этапов:

Выбор направления. Зеркало «тарелки» всегда смотрит на юг, при этом в створ не должны попадать посторонние предметы. Если антенна устанавливается в частном доме, имеет смысл её закрепить на высоте 7-10 м от земли: это снизит уровень запылённости воздуха и поможет заметно улучшить качество изображения.

Монтаж креплений. Вначале устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «тарелки». Собирается антенна, к которой прикручиваются конвертеры. Эти элементы всегда устанавливают разъёмами вниз, чтобы избежать окисления контактов. Все соединения надёжно изолируются, для большей надёжности покрываются слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется крепёжными элементами.

После этого, готовую «тарелку» необходимо сориентировать в направлении спутника трансляции. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Далее остаётся лишь навести «тарелку» в соответствии с координатной сеткой. Для этого рекомендуется воспользоваться инженерным компасом.

Чтобы настроить антенну на приём сигнала, выполняются такие действия:

Телевизор и тюнер подсоединяются к конвертору через коаксиальный кабель. Оборудование подключается к сети, в меню ресивера последовательно выбираются пункты меню: Установка -> Ручной поиск.
Затем регулируется сама антенна, покачиваниями относительно оси установки. Это необходимо, чтобы оборудование «поймало» спутник.
Когда появляется сигнал, нужно добиться оптимального качества: неплохими показателями является уровень приёма выше 60 %.

После этого зеркало аккуратно затягивают, стараясь не сбить азимут.

Этапы настройки тарелки на спутник

Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.

Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.

СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.

Пользоваться программой предельно просто:

запустить exe-файл (скачанный с официального сайта);
в поле «Site Location» ввести свои текущие координаты;
в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.

Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.

Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).

А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.

Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.

В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!

И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).

Установка кронштейнов на стену

В основном кронштейн крепят при помощи пластиковых дюбелей 12х80(мм) или металлических анкерных болтов.

В зависимости от выбранного вами крепежа, не забудьте взять с собой соответствующий ключ.

Прикладываем кронштейн к стенке с таким расчетом, чтобы будущей антенне ничего не мешало. В свою очередь ваша антенна тоже не должна стать помехой сигналу для уже установленных соседних антенн.

Старайтесь выбирать крепкую и надежную поверхность стены. Расстояние от угла стены до болтов должно быть достаточным, чтобы при затягивании болтов угол не раскололся. Размечаем карандашом отверстия для кронштейна. В зависимости от выбранного крепежа, сверлим отверстия в стене нужного диаметра, на глубину, немного большую, чем длина дюбеля или анкера.

Настройка антенн и конверторов на спутники
Прежде всего, рекомендуем просмотреть статью . На первый взгляд — это довольно простая операция, но не соблюдая некоторых правил можно серьезно навтедить подсоединяемому оборудованию.На этом этапе можно навешивать антенны на кронштейны. Если предполагается установка антенны на крыше, то для настройки антенны вам понадобится небольшой телевизор и настроенный ресивер (для примера, возьмем самые распространённые на сегодняшний день «Globo», «Orton» или их аналоги модели 4100с (или 4050с)).

Рассмотрим настройку антенны на 3 спутника (Amos, Sirius, HotBird). Сперва нужно настроить антенну на спутник Sirius (Astra). Для этого подсоедините один конец кабеля к центральному конвертору, а другой — ко входу ресивера (LNB in).

Все манипуляции с разъемами должны осуществляться при выключенном ресивере.

Ресивер нужно подключить к телевизору, нажать на пульте ресивера кнопку “OK”, перейти на спутник Sirius, выбрать рабочий канал, например «Рада» или «2+2», снова нажать кнопку “OK” для перехода на выбранный канал.

В правом нижнем углу под окном просмотра появится информация о канале и две шкалы: первая показывает уровень сигнала, а вторая его качество. Антенны настраиваются по нижней шкале «качество». Медленно вращайте антенну в горизонтальном и вертикальном положениях, пока не появится сигнал на шкале. Теперь двигайте антенну буквально по миллиметру, пытаясь добиться более сильного сигнала. Далее, затягивая гайки, необходимо добиться максимально возможного сигнала. Проворачивая конвертор вокруг своей оси, можно еще поднять сигнал (подробнее о поляризации написано на странице ). Не пытайтесь поймать 100%-сигнал, это нереально. Нажмите кнопку “Exit” и посмотрите сигнал на других каналах этого спутника. Каналы с одного спутника могут иметь разное качество сигнала — это нормальное явление. Для настройки на спутник , выключаем ресивер, выкручиваем кабель из среднего конвертора, подсоединяем его к конвертору справа (он же самый верхний),

и включаем ресивер по предыдущему примеру на рабочий канал спутника Amos, например «1+1» или «Новый канал». Регулировочными болтами мультифида, и проворачиванием конвертора вокруг своей оси, добиваемся максимального сигнала с данного спутника.

Аналогичным образом подключаемся к левому, самому нижнему конвертору, и настраиваем спутник (каналы «1TVRUS» (ОРТ), «РТР»).
