Схема подключения одноклавишного выключателя

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

для проводов с медными жилами – 2,5 квадратных миллиметра;
для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

ноль – голубой провод;
заземление – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Этапы подключения выключателей

В первую очередь:

Составляется схема включения,
Рассчитывается суммарная потребляемая мощность осветительных приборов;
По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами
традиционно	лучше	ещё лучше	дёшево
ПВС	ШВВП	ВВГ	ВВГ-П	ВВГнг	ВВГнг-LS	ППВ	ПВ1	ПВ3
форма	круглая	плоский	круглый	плоский	круглый	круглый	плоский	круглый	круглый
2-3 жилы	1-жила
Свойства жилы	гибкая	гибкая	жёсткая	жёсткая	жёсткая	жёсткая	жёсткая	жёсткая	гибкая
изоляция	+	+	+	+	+	+	+	+	+
оболочка	+	+	+	+	+	+	—	—	—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Описание процесса подключения

Теперь рассмотрим, как правильно подключить выключатель света с нуля. Схема подключения одноклавишного выключателя проста. Для того чтобы лампа загорелась, к ней подключают два провода — фазу и ноль. Для того чтобы свет можно было отключать, нужно один из проводов разрезать и в этот разрыв подключить устройство коммутации.

При замене ламп вы можете прикоснуться к токоведущей части патрона и получить удар электрическим током. Чтобы избежать этого, выключатель устанавливайте обязательно в разрыв фазного провода.

Независимо от способа монтажа, на практике это выглядит следующим образом.

Прокладывается основной кабель, который идёт от источника питания к светильнику. Он располагается по стене на расстоянии 150 мм от потолка.
Провод от выключателя проводят вертикально вверх.
В месте пересечения питающего провода и провода, идущего от выключателя, устанавливается соединительная коробка, в которой производят все необходимые соединения проводов.

Теперь можно приступать к сборке схемы. Проводку будем производить двухжильным кабелем. Для удобства выполнения этой операции, длину проводов, выходящих из коробки, делают такой, чтобы их концы выходили из неё сантиметров на 20, такой же длины делают провода, которыми будут подключаться остальные элементы схемы. Концы проводов зачищают от изоляции. Соединения выполняют в такой последовательности:

Разведите концы провода, идущего от сети так, чтобы они не касались друг друга. Подайте на этот провод напряжение и при помощи индикаторной отвёртки определите, где фаза. Обязательно нужно поставить метку, чтобы в дальнейшем не перепутать его с другими.
Отключаем питание.
Нулевой провод питающего кабеля соедините с одним из проводов, идущих к светильнику.
Фазный провод питающего кабеля соедините с любым из двух проводов, идущих от выключателя.
Соединяем два оставшихся провода (провод от выключателя и от лампы).
В произвольном порядке подключаем провода к выключателю.
Соединяем провода с патроном светильника. Желательно, чтобы провод, идущий от выключателя, подключался к центральному контакту патрона.
Подаём питание и проверяем работоспособность схемы. Если всё в норме, аккуратно укладываем концы и закрываем соединительную коробку.
Устанавливаем выключатель в монтажную коробку.

Возможные проблемы

Если придерживаться правил и делать все по инструкции, проблем не возникнет. Проблема может быть только в случае покупки «полуфабриката». В нем лампочка лежит рядом с выключателем в упаковке. Но проблемой это назвать сложно. Скорее данный момент это небольшое препятствие. В таком случае нужно два провода лампочки соединить с разными проводами подрозетника.

Если выключатель одноклавишный. При подключении двухклавишного – индикаторные лампы объединены одним проводом, а другими подключаются к разным фазам. Без разницы к каким.

Выключатель со светодиодом отличается от обычного только лампочкой. Не стоит беспокоиться о намотаных киловаттах. Подсветка потребляет мизерную долю электроэнергии. Работает только при выключенном свете.

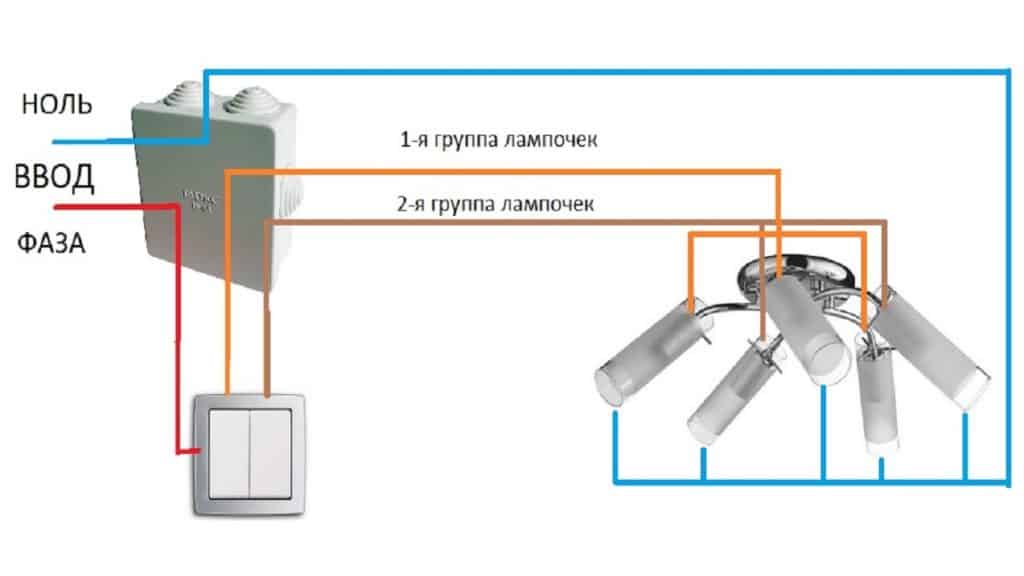

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

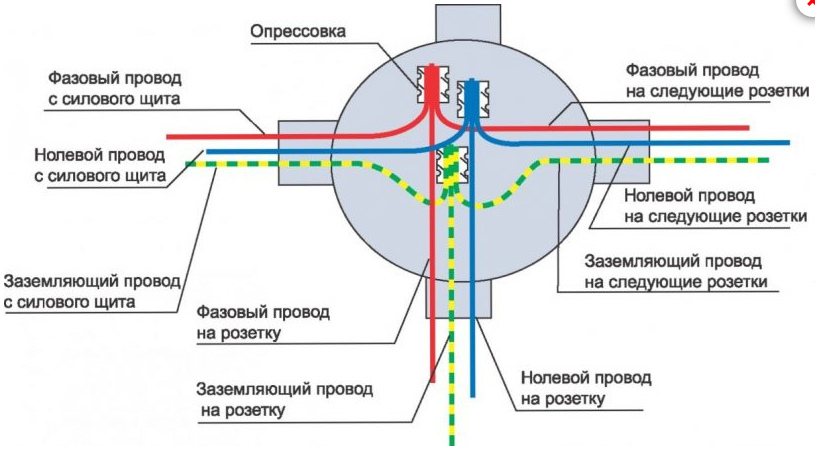

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.
