Переделка: порядок действий
Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.
По размеру они не должны отличаться друг от друга
При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй
Теперь переходим непосредственно к самой работе по переделке устройства:
- Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
- Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.
- С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
- Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.
Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.
Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.
Управление светом из нескольких мест: перекрестный переключатель
Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:
Схема с перекрестным переключателем для включения освещения с трёх мест
Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.
На практике перекрестные переключатели используются очень редко.
Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик.ру.
Как монтировать проходной выключатель
Для монтажа данных переключателей первостепенно необходимо выполнить разметку, где будут располагаться будущие выключатели, освещение (точечные светильники, люстры, бра и так далее) и распределительная коробка.
Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10–15 см к дверному проему.
После выполнения разметки можно переходить к сверлению отверстий под выключатели и монтажу подрозетников. Для этих целей, в зависимости от материала стен, лучше использовать d65 мм или по гипсокартону d68. Фото можно увидеть далее:
Далее будет необходим штроборез или болгарка с дисками по бетону d150–230. С помощью него необходимо прорезать штробы для последующей закладки в них кабельно-проводниковой продукции.
После того можно сверлить отверстие под распределительную коробку. Для этого подойдет коронка по бетону d110 мм.
После выполнения монтажных работ можно переходить к подключению. Схему подключения мы рассматривали ранее.
5 комментариев
В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.
Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии.
Нам нужен шнур питания и кабель, который направляется для переключения S2. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.
Пошаговая инструкция монтажа Где используется система трех выключателей? Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см.
Рекомендуем: Методика проведения измерений сопротивления изоляции
Что нужно для реализации задачи
Установка такого переключателя выполняется труднее, чем монтаж простого. Фиксируем провода. И устанавливается он как раз таки в промежутке между двумя проходными. Повторное нажатие приводит к выключению светильника.
Свет будет загораться, когда один из промежуточных приборов замкнет цепь. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник. Первый и последний переключатели смотрят друг на друга слева-направо выходам. До начала работ составляется схема.
Правильная схема проходных выключателей
Наиболее рациональна установка проходных переключателей другое название — перекрестные выключатели в разных сторонах комнаты. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1. Для удобства считайте количество подведенных линий до и после переключателей — столько и должно быть проводов всего.
Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. Подключаем нуль приходящий к нулю уходящему на лампу. Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
Схема подключения проходного выключателя
Подключение без использования монтажной коробки
Можно подключить переключатели и без использования соединительной коробки.
Существует два варианта:
- Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
- Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №2
кабель на светильник или люстру

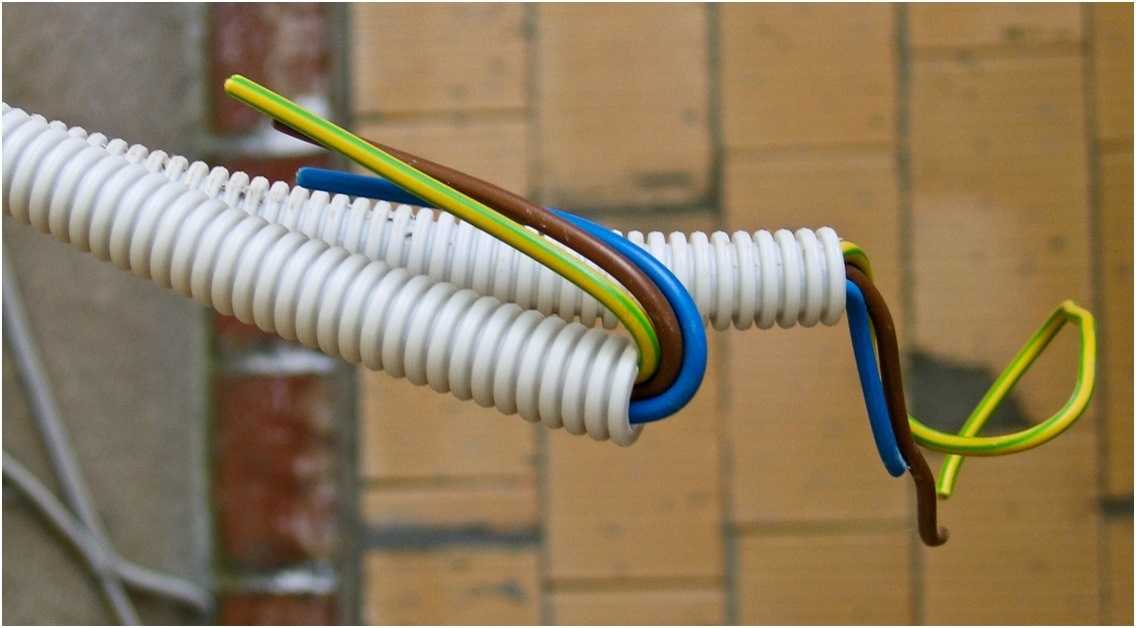

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Устройство и задачи проходного выключателя
Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.
Проходные и традиционные двухклавишные выключатели служат для управления:
- двумя независимыми светильниками/люстарами;
- двумя группами ламп на одном осветительном приборе.
Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.
Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.
При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.
Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения
В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.
Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.
Чем отличаются от одноклавишных включателей?
Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.
Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок
В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.
Конструкционные особенности изделия
Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.
Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:
- входных — 2;
- выходных — 4.
Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.
Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.
Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.
То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

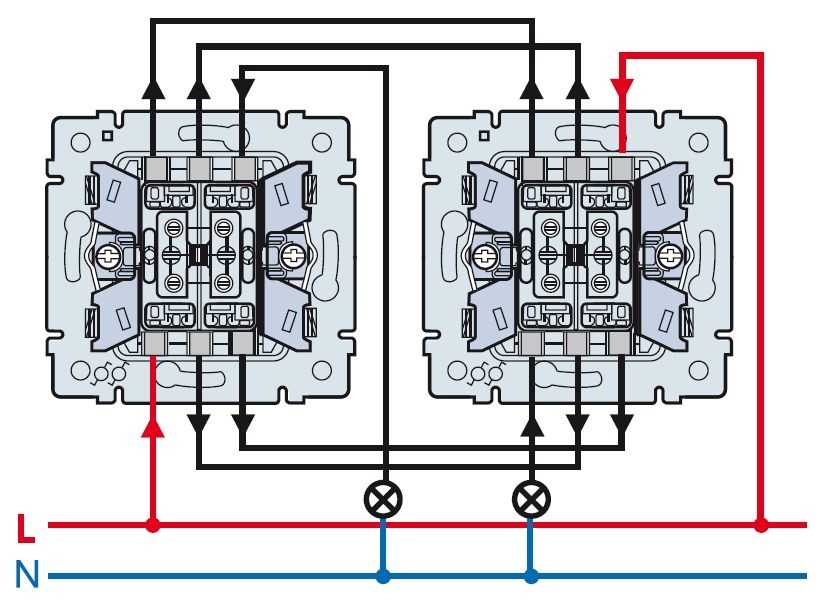

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении
Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.
Как производить расключение проходного выключателя в распределительной коробке
Для расключения кабельно-проводниковой предварительно необходимо выполнить монтаж распределительной коробки. Далее все приходящие кабеля можно соединять 3-я основными методами:
- ПайкаВ данном методе 2 соединяемых провода предварительно скручивают, обезжиривают с помощью флюса, залуживают и производят пайку при помощи канифоли и олова. Данный метод считается наиболее длительным и при неправильной пайке существует вероятность того, что контакт между двумя проводниками пропадет, что может вывести из строя проходной выключатель, лампы освещения или в худшем случае вызвать пожар.Однако в случае соблюдения технологии пайки данный метод позволит обеспечить безопасную и долговечную работу цепей освещения на протяжении десятков лет.
- СваркаСварка проводов осуществляется при помощи понижающего или сварочного трансформатора. Преимущества данного метода – высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения.
- Монтаж клеммников типа WAGOДанный тип соединения кабельно-проводниковой продукции наиболее быстрый, а по качеству ничем не уступает пайке и сварке. Соединяемые провода просто вставляются в клеммник после чего защелкиваются зажимы и кабель надежно закрепляется в специальный паз.
Схема подключения переключателей для управления одним источником освещения с нескольких мест
Для возможности управлять цепями освещения нам потребуется следующие материалы:
- распределительная коробка диаметром 80 мм;
- 2 шт проходных выключателя;
- кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
- 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
- 2 шт подрозетники для бетона (гипсокартона).
Схема подключения проходного выключателя из вышеприведенных материалов будет следующая:
Как видим на вышеуказанном фото, для управления освещением с помощью проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Остальные два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Далее вывод №1 необходимо соединить со вторым свободным концом ламп освещения.
Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит следующая схема подключения проходного выключателя:
Как видим из вышеприведенного фото основное отличие между двумя схемами — это применение трехжильного кабеля, который помимо фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании или кабельно-проводниковой продукции отводить возникший потенциал на контур заземления и вызывать срабатывание автоматического выключателя.
Область применения проходных переключателей
Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:
- при наличии больших коридоров или проходных комнат;
- при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
- при монтаже освещения в больших промышленных и индустриальных зданиях;
- при необходимости управлять освещением в соседней комнате;
- при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.
Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.
