Как подключить посудомоечную машину - 7 ошибок. самостоятельное подключение к водопроводу, канализации, электросети

Как правильно подключать технику, своими силами или звать мастера

Все производители бытовой техники, за исключением некоторых китайских компаний, приводят правила установки и подключения посудомоечной машины в инструкции по эксплуатации аппарата. Мало того, дилеры и представители известных европейских брендов нередко требуют, чтобы подключение стиральных и посудомоечных машин выполнялось только уполномоченными специалистами, в противном случае в гарантии могут отказать.

Хотя на отдельные типы очень недешевой техники существует услуга бесплатного подключения. Например, большинство торгующих центров бытовой техники предлагают выезд мастера на подключение и диагностику посудомоечной машины Электролюкс совершенно бесплатно. Для более простых посудомоечных машин такие акции встречаются редко.

В подобной ситуации можно поступить следующим образом:

Согласиться и оплатить работу специалиста, отдав ему все вопросы, связанные с подключением техники. При этом в обязанности мастера не входит прокладка труб и проводки, подготовки места на кухне. Это все придется сделать самостоятельно, представитель сервиса только подсоединит проводку, сливные шланги и отметит в акте, что работы выполнены согласно требованиям и схеме подключения посудомоечной машины;
Выполнить подключение посудомоечной машины самостоятельно. При правильной подготовке на это уйдет максимум один день, будут сэкономлены средства и нервы, тем более что 99% объема работ по подключению все равно придется выполнять своими руками;
Купить в том же салоне услугу полугодовой гарантии на приобретенную посудомоечную машину. Как правило, это очень небольшие деньги, а проблема установки и подключения посудомоечной машины их вообще не интересует.

Таким способом можно получить реальную гарантию и упростить проблемы самостоятельной установки. Разумеется, если технику доставляют на дом или к месту проживания за счет фирмы — продавца, перед приемкой желательно с максимальной придирчивостью проверить комплектность поставки и отсутствие следов вскрытия корпуса.

К сведению! Подобный подход оправдан не только в ситуации с посудомоечной машиной. Если партия техники выпущена с браком, то неисправный узел «выстрелит» и сломается намного раньше, чем пройдет шесть месяцев.

С другой стороны, сервисные компании очень неохотно идут на бесплатную замену или обслуживание, чаще всего за быстрый и качественный ремонт приходится платить независимо от того, кто и как выполнял подключение посудомоечной машины.

Установка посудомоечной машины в готовую кухню: как провести пробный запуск устройства

Проверка работы посудомоечного агрегата – очень важный момент, так как она позволяет выяснить, правильно ли была выполнена установка. Для того чтобы выполнить проверку, необходимо запустить ПММ. Пробный запуск производится без загрузки в оборудование посуды. Однако потребуется поместить в агрегат моющее средство. Для смягчения воды можно добавить небольшое количество соли.

Только проверка работы посудомоечного агрегата позволит выяснить, правильно ли был выполнен монтаж

Фото этапов монтажа рекомендованы к просмотру, так как с помощью их можно подробно разобрать пошаговый процесс установки посудомоечной машины. Видео на данную тематику также позволяют понять все тонкости данной операции.

Оставлять устройство во время пробного запуска категорически не рекомендуется. В противном случае можно не заметить различных неполадок, связанных с электроникой, подводом воды и ее удалением. Проверка работы ПММ также дает возможность оценить работоспособность фильтров.

Если результаты проверки показали, что посудомойка работает исправно, то это означает, что ее установка была проведена правильно и агрегат готов к работе. Специалисты все же рекомендуют некоторое время контролировать работу устройства, так как неполадки подключения могут проявиться не сразу.

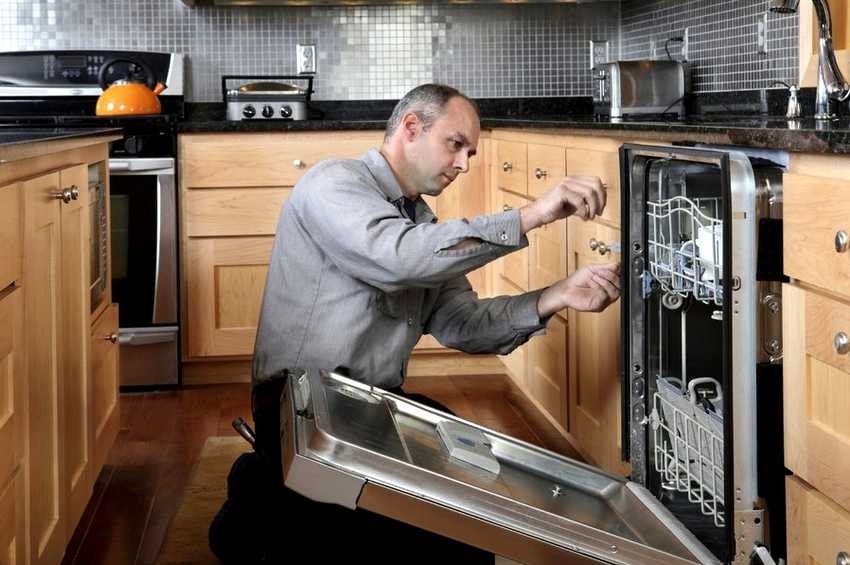

Интеграция посудомоечного устройства в кухонную мебель – непростой процесс, однако при должной подготовке прибор можно установить самостоятельно. Прежде чем приступить к работе, стоит изучить не только технологию монтажа, но и инструкцию, которая идет в комплекте с посудомойкой. Дополнительные фото- и видеоматериалы также способствуют правильному монтажу.

Подключение шлангов и тестирование

Присоединение шлангов к машине производим в самом конце, но до того, как выполнено боковое крепление.

Корпус выдвигается вперед, чтобы был доступ ко всем узлам. Оба шланга обычно крепятся к корпусу с одной стороны, в верхней или нижней части.

Они выступают на несколько сантиметров, и для обеспечения пространства в шкафу обычно просто убирают заднюю стенку.

Подключение выполняется так, как описано выше: шланги вставляются в отверстия и закрепляются накидными гайками или хомутами. Специального инструмента для фиксации не нужно, все производится вручную, отверткой или плоскогубцами

После подключения машина устанавливается на место для тестирования. Включаем автомат на щитке, затем вилку в розетку, обеспечиваем подачу воды и нажимаем кнопку «Тест» или «Пуск». Как правильно выполнять тестирование, объяснено в инструкции.

Если протечек нет, машина не бьется о столешницу или стенки, а пробный цикл мойки прошел без происшествий, значит, у вас получилось установить посудомойку своими руками.

Но перед началом ее использования желательно ознакомиться с правилами эксплуатации и обслуживания машинки.

Как встроить посудомойку в кухню: интеграция в шкаф

Тумба, располагающаяся рядом с мойкой, должна иметь ширину больше, чем 45 см. В такой ситуации не нужно придумывать сложных установочных схем, стоит просто выполнить монтаж в соседний модуль. При покупке изделий некоторых брендов следует знать, что они требуют монтажа специального сифона при подключении (например, устройства «Электролюкс»). Видео установки посудомоечной машины такого типа можно без труда найти в интернете.

Чтобы подготовить нижний шкаф к установке, потребуется проделать несколько манипуляций. В первую очередь нужно удалить из тумбы поперечные перегородки (полки), а также произвести демонтаж задней стенки. Нижняя панель устраняется только при необходимости, например, если для расположения посудомоечной машины недостаточно высоты самого модуля. Чтобы провести фиксацию корпуса, его потребуется расположить строго в вертикальной плоскости. Для этого используются регулируемые ножки и строительный уровень.

При желании можно вызвать специалиста, который сделает работу профессионально. Однако это будет сопровождаться дополнительными расходами. Цена установки посудомоечной машины зависит от множества факторов: модели, расположения, технических сложностей и т. д.

Не стоит забывать и о лицевой панели, которая выполняет декоративную функцию и способствует гармоничной интеграции посудомоечного устройства в кухонный гарнитур. Фасад, как правило, выполняется из дверцы шкафчика. Однако он может приобретаться и отдельно (на заказ). Устройства, которые входят в группу частично интегрируемых, не нуждаются в наличии декоративной лицевой панели.

Для подготовки нижнего шкафа к установке потребуется удалить поперечные перегородки и произвести демонтаж задней стенки

Установка посудомоечного агрегата в отдельный модуль

Иногда случаются ситуации, когда нет возможности выделить свободное место для установки новой кухонной техники. В таком случае можно оформить заказ отдельного модуля, который дополнит уже существующий кухонный ансамбль. Однако правила, касающиеся его расположения, такие же. Нужно, чтобы он размещался в непосредственной близости от водопровода и канализации.

Статья по теме:

Таким образом, можно в новый модуль перенести технику, располагавшуюся ранее возле раковины, а в старый интегрировать посудомоечный агрегат. В этом случае все будет зависеть от особенностей установки. Встраиваемые посудомойки необходимо выравнивать и фиксировать. Это требуется для того, чтобы устройство не производило вибраций во время работы. Если проигнорировать фиксацию ПММ, то тогда она будет очень сильно шуметь и двигать шкафчик.

При подключении определенных моделей необходимо внимательно читать инструкцию. Посудомоечные машины Bosch, а также другие устройства популярных брендов иногда довольно сложно интегрировать в старый гарнитур. Чтобы не пришлось менять мебель, нужно изучить вопрос «совместимости» на этапе выбора ПММ.

Доступ к шлангам, подающим и удаляющим воду в отдельном модуле должен быть свободным

В случае если агрегат располагается под общей кухонной столешницей, техническое обслуживание усложняется. Проблема с коммуникациями, возникшая в такой ситуации, потребует демонтажа посудомоечного агрегата.

Предварительные работы перед монтажом ПММ

Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.

Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.

Услуги по установке встроенной техники предлагают компании, реализующие ее. За определенную плату в назначенное время приходит мастер-универсал, проводит все работы по подключению и проверяет исправность машины

Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.

Выбор места с учетом габаритов

Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.

Исключение составляют компактные мини-посудомойки, которые можно вставить выше, на уровне пояса или груди, для удобства обслуживания.

Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.

Галерея изображений
Фото из
Соседний с моечным мебельный модуль – наиболее подходящее место, так как рядом располагаются узлы водоподачи и слива, поэтому легко подключить шланги. Длина шлангов не должна быть большой, иначе затрудняется подача и отвод жидкости, что нередко приводит к поломкам

Предусмотрительные хозяева еще на этапе планирования интерьера или ремонта задумываются о проведении нескольких розеток с заземлением для мощных бытовых агрегатов. Если свободной электроточки не найдется, придется тянуть дополнительную линию

Машина должна свободно размещаться внутри мебельного модуля, с запасом 5 см с каждой стороны – более точные сведения указаны в инструкции. Стенки шкафа должны быть прочными и выдерживать крепежные элементы и вес посудомойки. Задняя стенка не предусмотрена

Не стоит надеяться на то, что машина монтируется раз и навсегда. Рано или поздно потребуется замена деталей, переподключение шлангов или чистка некоторых элементов. Поэтому установку производят таким образом, чтобы возможный демонтаж был легким, а доступ к коммуникациям – открытым

Встроенная посудомойка рядом с мойкой

Отдельная розетка с заземлением для посудомойки

Соответствующий шкаф под габариты посудомойки

Обслуживание посудомоечной машины

Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.

Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры.

Подготовка инструментов и материалов

Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.

Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.

Для страховки и экономии времени следует запастись следующими инструментами:

перфоратор или мощная дрель;
разводной ключ;
молоток;
набор отверток, включающий плоские и крестовые;
зубило;
плоскогубцы;
лазерный уровень;
рулетка, угольник, карандаш;
шуруповерт.

Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.

Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.

К розетке предъявляются особые требования: она должна быть «европейского» типа, с заземлением, желательно с защитой от влаги, полностью исправная, без повреждений

Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.

Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.

Если напряжение в сети часто дает сбои, рекомендуем приобрести стабилизатор. Его можно установить сразу на несколько устройств.

Выбор места

Сразу необходимо сделать оговорку о том, что место для установки техники следует выбрать заранее. Задуматься над вопросом, как подключить посудомоечную машину к водопроводу и канализации. Если этот момент был упущен, тогда стоит внимательно ознакомиться с приведенными нюансами:

Габариты встраиваемой техники не должны превышать или быть меньше размеров мебели. Для монтажа посудомоечной машины можно использовать специальную секцию в кухонном гарнитуре, в которую технику можно установить под столешницу, варочную панель или мойку. Разместить такую секцию можно в шкафу. Естественно, если это не вызовет трудностей с эксплуатацией.
Расстояние до системы стоков не может быть больше полутора метров. В противном случае насос посудомойки не сможет долго выдерживать нагрузки и очень быстро придет в негодность. Если на кухне в доме или квартире поставить посудомоечную машину ближе указанного расстояния не получается, тогда стоит продумать вариант с установкой техники в ванной комнате. Идентичная ситуация складывается тогда, когда на кухне отсутствует канализационный вывод.
Место для установки должно располагаться в непосредственной близости от розетки. В таком случае отпадает необходимость вести дополнительную линию и штробить стены.

Особенности настольного типа

Если приобретенная модель посудомойки относится к настольному типу, для монтажа можно не продумывать систему слива воды. Процесс установки потребует лишь надежной фиксации шланга в раковине (этот вариант можно использовать только при установке техники на кухне). Кроме того, здесь не потребуется сифон. Да и насос машины большую часть времени будет отдыхать, что положительно скажется на сроке службы. Еще одно преимущество настольной посудомойки кроется в возможности поставить ее в комнате небольшой площади.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

Встроить посудомоечную машину в нишу и надежно закрепить ее там.
Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
Подсоединить ПММ к водопроводу.
Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подключение к электросети

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.
