Выбор, сборка и установка сифона для стиральной машины

Как выполняется монтаж?

Стиральные машинки-автоматы относятся к дорогим видам техники. Потому надо точно следовать инструкции производителя, когда выполняется установка. Чем выше стоимость изделия – тем дороже потом обойдётся ремонт.

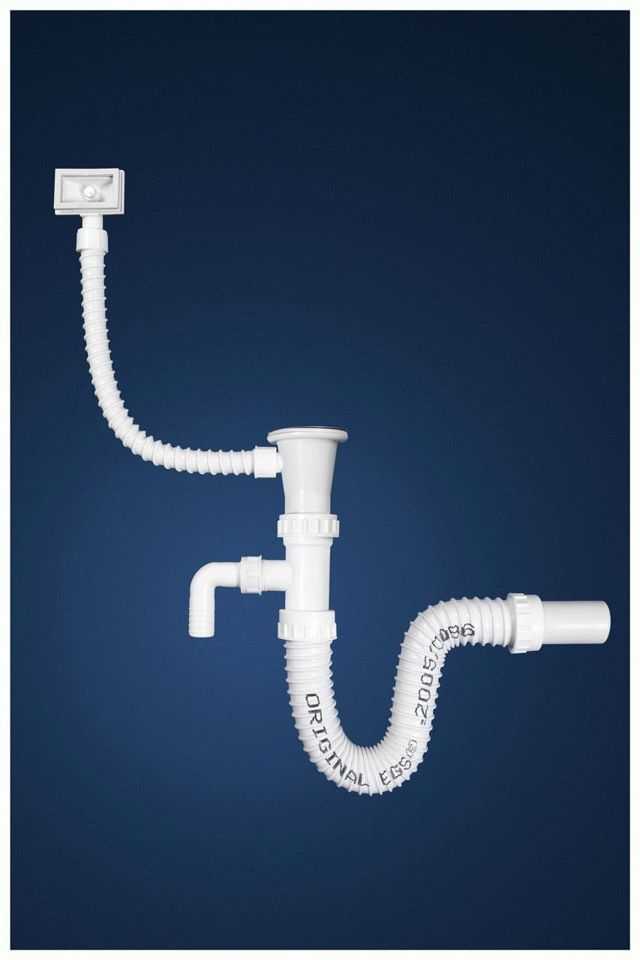

Устанавливаем сифоны с отводом

Сифоны имеют внешний вид, во многом похожий на обычные раковины. Отличие кроется лишь в отсутствии отдельного патрубка, к которому подключается автомат. Монтаж так же имеет стандартную схему, которая используется практически во всех ванных. Иногда меняют лишь трубку со штуцером, а не сам сифон, но подобные варианты нельзя отнести к приемлемым.

Описание процесса будет таким:

• Снимаем старое устройство полностью. Для чего откручиваются две гайки из пластмассы, которые и отвечают за крепление к сливу, остальным частям. Главное – не забывать подставлять ёмкость, куда стекается грязная вода.
• Отвод раковины в канализацию тщательно очищается. Грязь и отложения должны быть убраны полностью.
• Ставим новый сифон. Главное – не забыть плотно завинтить пластиковые гайки, когда работа почти закончена.
• Одеваем шланг от машинки на штуцер, который для этого и предназначен.
• Затягивается соединение, для обеспечения максимума герметичности.

Об установке встроенных изделий

Главное – заранее подумать о том, как стиральная машинка соединяется с канализацией. Специальные сифоны для отвода воды встраиваются, если у техники имеется своё постоянное место. Установленное изделие полностью закрывают с применением влагостойкого гипсокартона. Сверху должна идти плитка. Снаружи надо оставить лишь небольшой отвод, при участии которого подключается шланг.

Одевание гайки, либо её затягивание – простые, но действенные способы, позволяющие завершить закрепление. Подобные разновидности сифонов имеют главное преимущество – сохранение небольшого расстояния между машинками и стенами. Сами соединения отличаются привлекательным внешним видом.

Благодаря сифонам помпы защищаются от дополнительных нагрузок. Обеспечивается полная защита от вредных воздействий со стороны канализации.

Как сделать врезку в водопровод

Самый сложный способ, который требует определённых навыков и обычно выполняется мастерами. Хотя вполне по силам любому, кто имеет под рукой инструменты и умеет ими работать. Вариантов, как всегда, несколько.

Стальная труба

Стальные трубы практически полностью вытеснены более современными металлопластиковыми и полипропиленовыми, но всё ещё встречаются в старых домах.

Суть в том, чтобы просверлить отверстие в трубе и установить на него специальную муфту, в которую вкручивается кран и подключается наливной шланг стиральной машины.

Что понадобится

• Седельная муфта (седелка, седельный хомут, врезка-вампир).
• Дрель или шуруповёрт.
• Сверло по диаметру отверстия в муфте.
• Кран для стиральной машины.
• Фум-лента или пакля с уплотнительной пастой.
• Гаечные ключи.

1. Перекройте воду с помощью аварийного крана на вводе и слейте остатки, открыв ближайший смеситель.
2. Выберите для врезки муфты участок трубы со свободным доступом недалеко от стиральной машины.
3. Зачистите трубу до гладкого металла, сняв слои краски и ржавчины с помощью ножа или крупной шкурки.
4. Примерьте муфту на трубу, развернув её так, чтобы кран оказался в нужном направлении.
5. Установите прокладку, болты крепления и затяните их с помощью гаечного ключа.
6. Поместите под трубу тряпку или банку для сбора пролившейся воды.
7. Просверлите отверстие в трубе через втулку внутри муфты.
8. Намотайте на кран несколько витков фум-ленты по всей длине резьбы в сторону закручивания. Если используете паклю, отделите небольшой пучок и также намотайте по всей длине резьбы по ходу закручивания крана. Смажьте паклю уплотнительной пастой.
9. Накрутите кран на муфту.
10. Подключите к крану шланг стиральной машины и закрутите его от руки.
11. Откройте воду и проверьте на отсутствие течи.

Металлопластиковая труба

Эта тонкая белая труба с крупными металлическими фитингами (соединениями) представляет собой алюминиевый каркас, заключённый между слоями полиэтилена.

Врезка в водопровод из металлопластика заключается в установке тройника. В нужном месте труба разрезается, её концы соединяются с помощью тройника, а в свободный отвод подключается кран стиральной машины.

Что понадобится

• Тройник для металлопластиковой трубы нужного диаметра (обычно 16 или 20 мм) с одной внутренней резьбой.
• Кран для стиральной машины.
• Труборез.
• Калибратор для труб.
• Гаечные ключи.
• Фум-лента или пакля с уплотнительной пастой.

1. Перекройте воду с помощью аварийного крана на вводе и слейте остатки, открыв ближайший смеситель.
2. Выберите для врезки тройника участок трубы со свободным доступом недалеко от стиральной машины.
3. Разрежьте труборезом трубу и разведите концы, аккуратно отгибая их.
4. Откалибруйте оба конца трубы и снимите фаски, вставив калибратор и провернув его несколько раз.
5. Снимите с тройника гайки и обжимные кольца.
6. Поочерёдно наденьте гайку, а затем кольцо на каждый конец трубы.
7. Аккуратно вставьте трубы в тройник до упора и закрутите гайки рукой.
8. Удерживая одну из гаек ключом, затяните вторую другим ключом, а затем таким же образом подтяните первую гайку.
9. Намотайте на кран несколько витков фум-ленты по всей длине резьбы в сторону закручивания. Если используете паклю, отделите небольшой пучок и также намотайте по всей длине резьбы по ходу закручивания крана. Смажьте паклю уплотнительной пастой.
10. Вкрутите кран в тройник.
11. Подключите к крану шланг стиральной машины и закрутите его от руки.
12. Откройте воду и проверьте на отсутствие течи.

Полипропиленовая труба

Эти трубы в последнее время распространены больше всего. Обычно при монтаже такого водопровода сразу же впаивается готовый вывод для стиральной машины. Если же этого по какой-то причине не сделали, придётся осуществлять врезку.

Как и на металлопластиковой трубе, на полипропиленовой устанавливается тройник с краном. Отличается только тип соединения — трубы не обжимаются, а спаиваются.

Что понадобится

• Тройник полипропиленовый МРВ (с внутренней резьбой) нужного диаметра.
• Кран для стиральной машины.
• Паяльник для полипропиленовых труб.
• Труборез.
• Фум-лента или пакля с уплотнительной пастой.

Сифон: назначение и принцип работы

Сифон — сантехническое изделие, часть системы для отвода сточных вод в канализацию. Обеспечивает изоляцию от проникновения неприятных запахов и газов из канализации в квартиру. Конструктивно может выполняться в виде трубы изогнутой формы U- или S-образно располагаясь в горизонтальной плоскости.

За счет перепада высот и согласно принципа сообщающихся сосудов обеспечивается удержание определенного количества жидкости и твёрдых тяжелых частиц.

Схема сифона

Виды сифонов

По виду условно можно разделить сифоны на:

• Внутренние — монтируются в тумбочке под мойкой или под раковиной.
• Наружные — обычно имеют декоративную отделку и могут не прикрываться так, как их внешний вид не испортит интерьер помещения.
• Совмещенные — когда основная часть сифона монтируется в нише в стене или элементах мебели, а наружу выводится только часть для подключения сливного шланга от стиральной машины.

Также различают сифоны и по материалу:

Пластиковые модели сейчас наиболее распространены.

Плюсы:

• легки и удобны в монтаже;
• их резиновые уплотнители не дают воде протекать;
• пластиковые резьбы легко затягиваются от руки и практически не закисают.

Недостатком является то, что со временем они могут растрескиваться и при очередной чистке вы можете просто не собрать сифон обратно.

Металлические сифоны часто изготавливают из латуни или других металлов.

Плюсы:

• они долговечны;
• при правильном монтаже и обслуживании — это практически вечная деталь канализации.

Недостатки:

• они больше весят;
• при отсутствии слесарных навыков есть риск перетянуть резьбу при затяжке или неправильно обеспечить герметизацию;
• при неправильном монтаже возможно его дальнейшее окисление и заклинивание. В результате вы не сможете его разобрать без повреждений;
• существенно более высокая стоимость, чем у пластиковых моделей.

Для чего нужен обратный клапан

Отдельные варианты сифонов оснащаются обратным клапаном. Это простое устройство представляет собой поплавок, расположенный на поворотном соединении двух труб, смысл заключается в том, что, когда вода поступает из водоприемника (стиральной машины, мойки, унитаза и прочего) в канализацию клапан открывается и вода уходит в канализацию. Если по какой-то причине вода из канализации течет в обратном направлении, то есть в квартиру, клапан закрывается и не даёт ей ходу.

Это и есть его основное предназначение. Особенно актуальна такая проблема для жителей нижних этажей многоквартирных домов — если засорится канализация к ним потекут сточные воды от всех жителей вышестоящих квартир.

Советы по выбору сифона для стиральной машины

Выбор сифона для стиральной машины зависит от её расположения. Если у вас стиральная машина стоит отдельно, например, в ванной комнате или на кухне вдали от мойки, то уместно использовать встраиваемые сифоны. В таком случае трубопроводы или их часть прокладывают в стене или за облицовочными материалами, что актуально при отделке стен вагонкой, пластиком или гипсокартоном.

Совет! Если у вас нет возможности переделать коммуникации и подключить стиральную машину стационарно, то обратите внимание, что в комплекте со стиральной машиной есть специальный держатель для сливного шланга. Он нужен чтобы закрепить её на раковине, ванной или унитазе, а её конструкция обеспечивает перегиб шланга имитируя сифон

Также с помощью этой детали можно ввести и закрепить шланг в канализационной трубе.

Если стены из бетона и отделаны кафелем или обоями тогда разумнее прокладывать коммуникации наружным способом. В этом случае самым практичным решением будет установка сифона для раковины с отводом для подключения стиральной машины. Так вы получите водоприемник с минимальными переделками канализационного трубопровода, а значит это и самый дешевый вариант.

Установка встраиваемого сифона в бетонные стены трудозатратна и не рекомендуется, потому что в соответствии со строительными нормативами — все коммуникации должны быть доступны для обслуживания. В противном случае вам будет сложно устранить протечку труб — придется разбивать лицевую часть стены.

Но если стиральная машина удалена от точек для слива воды — придется либо прокладывать канализационную ПВХ-трубу возле плинтуса или внутри стены

В случае, когда стиральная машинка расположена на кухне в непосредственной близости с мойкой — в сливную трубу устанавливают У-образный тройник, в современных водопроводах из ПВХ это делается легко — все повороты, тройники и муфты просто стыкуются между собой и удерживаются на резинках. Тогда слив стиральной машины подключают к канализации, на конец трубы надевают резиновую уплотнительную манжету, она предотвращает протечки воды и проникновение неприятных запахов.

Варианты системы слива

Способов устройства слива существует три:

1. непрерывный сток воды. Достаточно удобно, но совершенно невыгодно, учитывая сегодняшнюю оплату коммунальных услуг по счетчикам;
2. ручной смыв – самый универсальный, наиболее распространенный смыв воды;
3. автоматический смыв – современные системы, которые набирают популярность. Такие системы достаточно часто включаются в систему «умный дом», поскольку управление смывом осуществляется за счет встроенных сенсорных датчиков, когда человек отходит от писсуара или открывает дверь, покидая санузел.

Слив системы писсуара

По типу конструкции писсуары можно подразделить на два вида:

• напольные – используются крайне редко, потому что в эксплуатации довольно неудобны, к тому же, подключаются к системе водоснабжения трудно;
• настенные – самые востребованные модели. Они крепятся непосредственно к стене или могут удерживаться за счет инсталляции, которая часто обустраивается для крепления навесных унитазов и раковин.

Разумеется, что востребованность этого вида сантехники вызывает множество вопросов о ее правильной установке, и все более актуальной проблемой становится монтаж писсуара.

Методы подключения к канализации

Слив воды организовывается такими способами:

• Сливной шланг закрепляется на краю сантехнического прибора.
• Подключается к сифону под умывальником.
• Прикручивается к трубе под ванной.

Стационарное подключение в первом случае не выполняется, но во время стирки возможность использования ванной, умывальника или унитаза ограничивается.

Подключение к сифону под раковиной – самый популярный способ. Слив монтируется стационарно, не ограничивая доступ к сантехнике. Сифон с отводом под дополнительную трубу устанавливается для возможности подключения. Шланг присоединяется к сливному каналу под ванной, если оборудование расположено правильно. Учитывается высота места подключения для нормальной работы обратного клапана стиральной машины.

В качестве примера сообщающихся сосудов можно рассмотреть резервуар в стиральной машине и трубку, соединенную со сливом. Колено в месте изгиба делит его на 2 части. Если длинная половина трубки соединяется с канализацией, то столб жидкости в ней будет больше, чем в короткой части во время слива. Давление в сообщающихся сосудах отличается, поэтому жидкость из емкости будет сливаться, пока ее количество не сравняется с точкой разрыва.

Если точка разрыва поднимается выше уровня воды, после прекращения работы насоса возникает разница давлений, но вместо выхода в канализацию вода будет заливаться обратно в стиральную машину.

Как правильно подключить?

В технической документации, которая прилагается к данному виду техники должно быть прописано давление воды необходимое для нормального функционирования устройства. Если Вы подключаете машинку на верхнем этаже многоквартирного дома, то необходимо удостоверится в том, что разница высоты бака стиральной машины, позволяет достичь нужного минимального давления.

Данная проблема практически не возникает у жильцов первого-второго этажа, давление воды на их уровне приемлемое для работы стиральной машинки автомат. Если же Вы хотите установить в свою квартиру 2 и более стиральные машинки, то лучше всего будет проконсультироваться у специалиста.

Необходимо поподробней изучить схематическое описание процесса присоединения агрегата к канализации. Стиральная машинка из этой схемы убрана:

• подводная полудюймовая труба;
• машинный вентиль;
• шланги повод. пластиковые;
• налив жидкости;
• шланг для отвода воды;
• водозаборная труба;
• канализационная труба для отвода жидкости.

Устанавливаем розетку для стиральной машинки в ванной

Подключенное оборудование: проводим тестирование

Качество соединений на герметичность проверяется после того, как работы завершены. Болты, хомуты, гайки и другие подобные элементы должны быть закручены плотно настолько, насколько это возможно.

Внутри отверстий должны ровно располагаться и прокладки, имеющие резиновую основу. По всей длине окружности уплотнение должно быть равномерным.

После этого останется включить стиральную машинку и выбрать такой режим работы, чтобы набралось достаточное количество жидкости. После режим меняют, чтобы слив воды осуществлялся как обычно. Слой бумажных полотенец или туалетной бумаги подкладывают там, где идут соединения.

Вариации отвода жидкости из стиральной машины

После приобретения автоматической стиральной машины появляется ряд вопросов, связанных с корректной установкой аппаратуры – подведение и герметизация розетки, обеспечение заземление и попытки грамотной наладки слива отработанной воды из бака в канализацию.

Интересно!

Без заземления стиральная машина автомат, подключенная к розетке, не изолирована. Металл ее корпуса становится токопроводимым и повышаются риски поражения электричеством.

Подсоединение стиральной машинки-автомат к системе городской канализации можно проводить разными способами.

Большинство из владельцев стиральных машин-автоматов не следуют предписания в инструкции касательно подключения техники к канализационной системе напрямую, а используют иные вариации.

Наиболее популярными, удобными и проверенными считаются следующие:

1. Отработанная жидкость из бака стиральной машины сливается в раковину.
2. Грязная вода сливается в канализацию через унитаз.
3. Сток отработанной воды после стирки направлен в ванную, либо же – поддон душа.
4. Жидкость из бака машинки-автомата сливается вручную – в ведро, таз, прочие емкости и выливается.
5. Отработанная жидкость выводится из бака машины в канализацию посредством специализированного сифона – согласно приложенной к технике инструкции.

Последний вариант прямого подключения стиральной машины к городской системе канализации наиболее удобен для пользователя, но не всегда возможен – в квартирах домов советского времени не предусматриваются подобные возможности подключения бытовой техники.

Сифон с отводом воды

Сифон с отводом для стиральной машины сможет с лёгкостью отвести от неё всю воду. Его установка производится непосредственно на трубу. Встраиваемый в трубу сифон применяется не только для того чтобы избавится от использованной воды, но и предотвратить попадания неприятного запаха через него в квартиру. Не забудьте просмотреть на число в технической документации бытовую технику, указывающее максимальную высоту установки слива. В случае если найти данную информацию у вас не получилось, то она равна стандартному значению и не должна превышать 60 см. от уровня пола.

Если стиральная машинка установлена недалеко от раковины вы можете использовать сифон для раковины. Помимо всего в комплект поставки включается шланг для слива воды в раковину, ванную или туалет, вам просто необходимо закрепить крюк на угол.

Сильные и слабые стороны сифона

Теперь следует более детально рассказать про преимущества плоского сифона в сравнении с его аналогами. Данные устройства изготавливаются из пластика. Это значит, что устройство обладает достаточной прочностью, чтобы успешно эксплуатироваться в быту. Данное устройство сочетает в себе высокое качество при низкой стоимости. Устройство превосходно справляется со своей главной задачей – не пропускать неприятные канализационные запахи в помещение. Кроме того, оно располагает возможностью для подключения дополнительных сливов.

Плоские сифоны легко чистятся от загрязнений. Устройство просто монтировать в нужное для этого место. Оно не вступает ни в какие реакции с моющими или чистящими средствами, которые попадают в слив вместе с водой, не накапливают слизь и известняковый налет. Могут устанавливаться в кухне или ванной комнате, хотя самым главным преимуществом плоского сифона считается возможность его монтажа даже в самом маленьком помещении. В любых местах, где невозможно установить аналогичные приспособления другой конструкции, применяются именно подобные агрегаты.

В недостатки плоского сифона входит сложность его прочистки. Для того, чтобы выполнить чистку этого устройства, нужно полностью демонтировать его, а это не всегда удобно. Кроме того, демонтаж может занять много времени и усилий.

Выбирая сифон – важно не ошибиться, а чтобы не ошибиться, нужно следовать следующим рекомендациям подбора:

определиться с местом установки

Очень важно понимать, что не каждое устройство может в полной мере справляться со своими обязанностями при определенных условиях. Например: трубные сифоны не пригодны для монтажа в маленьком пространстве, в то время, как плоские легко обходят эту трудность;
тип применения

Есть универсальные, а есть узкопрофильные модели устройств. Первые могут справиться с любым типом сантехники или бытовой техники, с которым будут комплектоваться. Вторые, в свою очередь, могут использоваться только с отдельно взятым агрегатом. Например: плоские комплектуются с любым типом сантехники либо бытового прибора, а трубные — только с сантехникой, так как на кухне они быстро засоряются;
материал. Материал играет важную роль, потому что от него зависит прочность устройства

Чем он крепче – тем дороже обойдется сифон.
дополнительные сливы
При выборе обязательно обращайте внимание на то, может ли агрегат иметь более одного слива и подключения

Сифон является одной из наиболее важных деталей сантехники. Он препятствует проникновению неприятных канализационных запахов в помещение. Плоский сифон для раковины очень компактный, он будет идеальным вариантом, если площадь помещения ограничена, и вы хотите сэкономить пространство.

Преимущества и недостатки плоских сифонов для кухонных моек

Плюсами плоского сифона под раковину являются:

• простота конструкции;
• удобство при монтаже;
• занимает минимум места.

Минусом детали является необходимость полного демонтажа в случае проведения очистки от грязи.

Материал для изготовления плоского сифона для мойки

Изделия бывают изготовленными из таких материалов:

1. Пластик (полиэтилен, пропилен). Считается лучшим материалом для плоского сифона, так как не поддается гниению и коррозии, обладает хорошей прочностью.
2. Металл. Изделия из бронзы или латуни применяют в редких случаях, так как со временем может произойти их окисление.

Выбору плоского сифона для раковины следует уделить особенное внимание. При его приобретении необходимо тщательно исследовать все детали сборки, включая прокладки и винты. В случае установки раковины над , для которой используется плоский сифон, нужно исключить какие-либо недочеты при скреплении деталей, так как они могут привести к протечке

В случае установки раковины над , для которой используется плоский сифон, нужно исключить какие-либо недочеты при скреплении деталей, так как они могут привести к протечке.

Монтаж сифона можно осуществить самостоятельно. Его устанавливают между мойкой и канализационной трубой. Детали необходимо прочно скрепить. Обязательно надо провести проверку после установки, для чего следует включить кран и понаблюдать за сифоном.

Правильная подборка плоского сифона для раковины позволит обеспечить функциональность и удобство в вашем помещении.

Способ установки

Если речь идет о специальном сифоне, то правильнее всего устанавливать узел на уровне верхней крышки стиральной машины. Такой способ позволяет:

• Объединить в одну магистраль канализационный слив умывальника и бытовой техники;
• Проводить профилактическую чистку при засорении без демонтажа стиральной машины.

Подготовка к установке

Если вы приобрели стиральную машину и специальный сифон, то вам необходимо подготовить коммуникации к установке бытовой техники. Для этого:

• Определитесь с местом для стиральной машины;
• В зависимости от типа сифона (наружный или встраиваемый) определите и способ прокладки к месту установки канализационной трубы.

Предостережение: некоторые модели стиральных машин комплектуются помпами невысокой производительности. Внимательно читайте инструкцию, где обязательно указана допустимая длина сливного шланга.

Непосредственный монтаж

Сифоны для стиральной машины открытого типа прикручиваются к стене с помощью крепежной скобы. Для этого:

• Отмечаем на стене место крепления;
• Засверливаем отверстия;
• Вставляем пластиковые клипсы;
• Прикручиваем к стене сифон;
• Соединяем его с канализационным тройником гибким шлангом или пластиковым патрубком;
• Присоединяем к стиральной машине.

Сифоны для стиральных машин встраиваемого типа нуждаются в создании углубления в стене, достаточном для дальнейшей отделки плиткой. Для этого необходимо:

• Вырубить отверстие в стене с помощью перфоратора;
• Подвести к нему канализационную и водопроводную трубы;
• Закрепить их положение с помощью монтажных скоб;

• Установить сифон и водопроводный изгиб;
• Присоединить их к коммуникациям;
• Заделать отверстие и детали с помощью цементного раствора;
• После высыхания установить декоративную панель;
• Подключить стиральную машину к сифону и водопроводу.

Выводы: теперь вы знаете, для чего нужен и каких видов бывает сифон для стиральных машин. А также усвоили существующие способы его установки и подключения в жилых помещениях. Надеемся, что наши советы помогут вам в выборе и ремонте.
