Рулонные или секционные ворота

Тип подъема

Для секционных гаражных ворот тип подъема определяется высотой притолоки (расстоянием от верха проема до перекрытия). Он может быть:

  • Стандартный. Высота притолоки от 350 мм до 600 мм. Именно с таким подъемом идет стандартная комплектация. Максимальная ширина ворот с таким типом подъема — 7 метров, высота — до 9,7 м. Достоинства — самая низкая стоимость по сравнению с другими типами, низкая нагрузка на пружины, что увеличивает стабильность работы.
  • Пониженный. Притолока — от 150 мм до 350 мм. В этом случае в открытом состоянии нижняя секция свисает на 80-150 мм, перекрывая верхнюю часть проема. Есть два варианта — барабан сзади и впереди. Барабан впереди ставится на притолоках высотой от 220 мм до 350 мм, используется специальная радиальная направляющая, из-за этого цена выше, чем на стандартный подъем. При размещении барабана сзади, на обычной направляющей устанавливаются концевые кронштейны, на которые крепится вал. При низком подъеме можно поставить привод для автоматизации ворот только на потолке.
    Виды подъема секционных ворот
  • Высокий. Притолока не ниже 600 мм (максимальная высота притолоки — 4,6 м), для автоматизации установить можно только осевой привод. Достоинство — можно компактно разместить направляющие, более высокая надежность по сравнению с наклонным подъемом. Но используются более дорогие пружины, барабан, они имеют большие размеры, потому — более сложный монтаж, более высокая цена (и на систему, и на монтаж).
  • Наклонный (стандартный или высокий). Это для случая, когда потолок от ворот к задней стене повышается. Высота притолоки — от 500 до 1500 мм. Самый дорогой и нестабильно работающий вариант. Это не значит, что использовать его нельзя, но если есть возможность, лучше выбрать другой.
  • Вертикальный подъем. Есть два типа — с пружиной вверху (высота притолоки = высота проема ворот +700 мм) и внизу (высота притолоки = высота проема ворот +370 мм). В обоих случаях при автоматизации ставят осевой привод. Такой тип подъема ставится при массе полотна не более 1000 кг. Достоинство — возможность компактного размещения направляющих, стабильная работа — недостаток — высокая цена (больше направляющие, более дорогие материалы).

Собственно, тип подъема определяет замерщик при заказе или консультант. Вам только надо тщательно все замерить. Если идете заказывать, нарисуйте имеющийся проем и проставьте все размеры. Так будет намного проще.

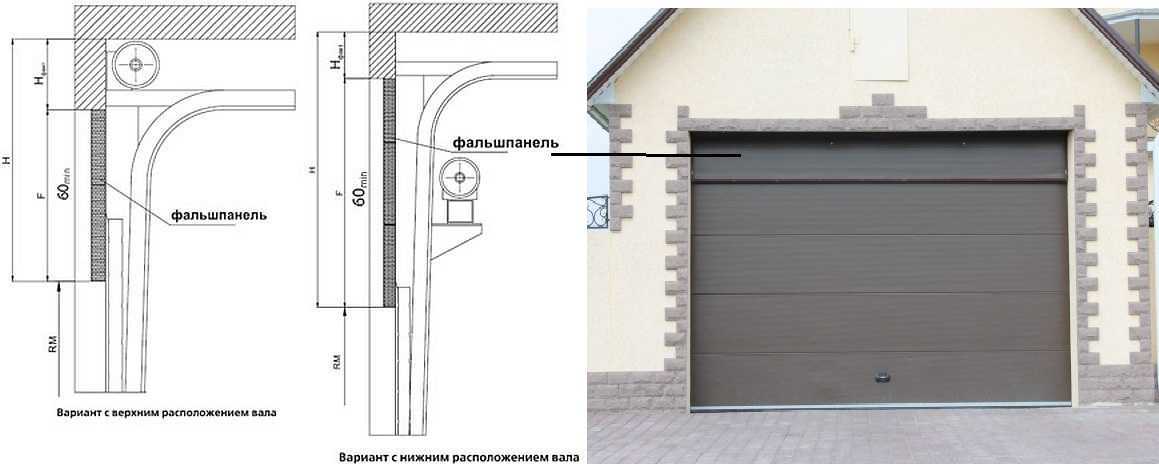

Фальшпанель — способ «подогнать» проем под требования стандартного подъема

При недостаточной высоте притолоки, но большой высоте проема можно искусственно увеличить притолоку. Для этого в верней части проема монтируется фальшапанель нужного размера. В дальнейшем расчет притолоки идет с ее учетом. Это простой и эффективный способ снизить затраты, так как нестандартные варианты стоят значительно больше.

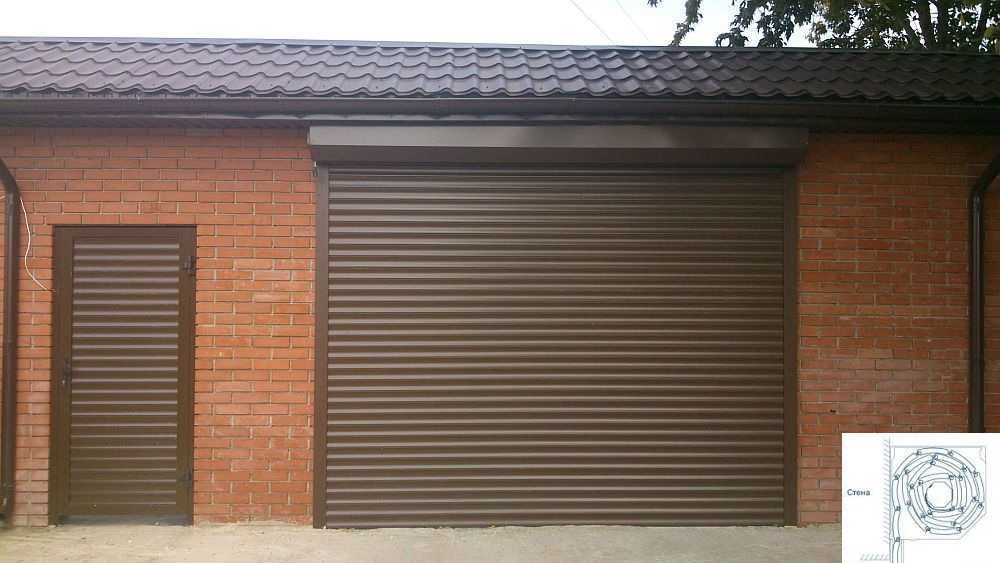

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Состав рулонных подъемных ворот

Алюминиевая створка ворот

Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше всего.Такая створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки. Система направляющих

Система направляющих

Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

Защитный короб

Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

Механизм управления

Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот! Способов установки есть несколько: 1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен. 2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения. 3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом. Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена. Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Автоматика для гаражных ворот

Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота – надежная тепло и шумоизоляция.

Гаражные ворота – лучший вариант для защиты частного паркинга

Рынок предлагает несколько видов автоматических гаражных ворот:

  • секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
  • подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.

Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.

В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::

  • Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
  • Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
  • Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 – 16 м2.

Автоматика для ворот – лучший выбор для загородного участка

Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.

Как выбрать размеры ворот?

Замерьте габариты проема и закажите наиболее подходящее полотно. Обычно ворота изготавливаются индивидуально для каждого клиента, шаг по ширине и высоте минимум 5 мм.

Максимальные стандартные размеры ворот, оснащенных пружинами растяжения — 3,5 х 3,085 м. Для ворот с торсионными пружинами этот показатель составляет 6 х 3,085 м. Некоторые производители на заказ изготавливают полотно шириной только до 5 метров.

Чтобы конструкция была изготовлена и установлена без ошибок, важно соблюдать ряд требований:

  • стена вокруг проема должна находиться в одной плоскости без смещений;
  • проем, в котором будут установлены ворота, не рекомендуется делать длиной более пяти метров;
  • высота проема выбирается индивидуально, с учетом высоты автомобиля или личных предпочтений владельца;
  • для установки направляющих профилей требуется расстояние 120 мм. Замер стены при этом ведется от края проема;
  • рекомендуемое расстояние от края проема до потолка – 210 мм. Это расстояние может быть уменьшено до 100 мм, но стоимость ворот в этом случае возрастет.

Особенности сборки и установки

Перед покупкой комплекта подъемно-поворотных ворот обязательно измерьте проем. Проводите эту процедуру внимательно, и лучше используйте разные измерительные приборы, не только рулетку. Учитывайте, что для подъемно-секционных ворот величина притолоки должна быть около 2 метров.

Размеры дверного проема для гаражных ворот

После приобретения изделия, перед началом его сборки изучите подробно схему, которая прилагается к комплекту. Вы должны понимать все нюансы функционирования конструкции гаражных ворот.

Схема элементов конструкции ворот

Затем подготовьте инструменты для монтажа, в их состав должны входить:

  • электродрель;
  • строительный уровень;
  • шуруповерт.

Только после этого можете приступить к сборке. Учитывайте, что все крепежи в виде анкеров, кронштейнов и дюбелей зачастую прилагаются в комплекте изделия, однако лучше приобрести аналогичные детали дополнительно на случай, если каких-то элементов не хватит.

В первую очередь соберите по инструкции направляющие.

Направляющие для секционных ворот

  • Затем проделайте отверстия электродрелью со сверлом по бетону в соответствующих местах по боковинам проема. Установите направляющие с двух сторон проема, закрепив их дюбелями. Верхние горизонтальные направляющие укрепите кронштейнами. Проверьте ровность сторон уровнем.
  • Соберите само воротное полотно, соединяя между собой сэндвич-панели петлями и уплотнителями. Закрепите по бокам полотна ролики, прикручивая их шурупами из набора. Вставьте полотно с роликами в направляющие.
  • Затем установите вал с пружинами и дополнительными элементами.

Установка подъемных пружин

Теперь установите автоматику, если она предусматривается. Для этого прикрепите привод на кронштейнах к потолку и проведите трос до рычага на створе. Аккуратно проведите электропроводку по углам между стеной и потолком, укрепив ее небольшими держателями. Если у вас навальное устройство, вмонтируйте его по инструкции на крайнюю часть вала.

Вид ворот изнутри

В заключение установите заглушки, дополнительные замки и ручки. Проверьте работоспособность готовых гаражных ворот.

Таким образом, система функционирования гаражных ворот с подъемным механизмом облегчит вам жизнь. Но для того чтобы правильно ее установить у себя в гараже, учитывайте величину проема и проверяйте ровность монтажа всех деталей. При необходимости обратитесь к специалистам, которые лучше разбираются в конструкции этого изделия.

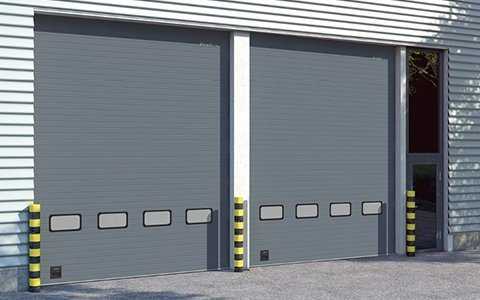

Особенности секционных ворот

Конструкция ворот этого типа относительно проста, но очень надежна. Именно благодаря ей срочный ремонт ворот может потребоваться только в случае механического повреждения или нарушения правил эксплуатации. Полотно составляют несколько сэндвич-панелей, крепко зафиксированных между собой. Их перемещение осуществляется с помощью роликовых направляющих, расположенных на потолке и стене.

Секционные ворота можно закрывать и открывать вручную, используя специально подобранные торсионные пружины. Однако габаритные модели для удобства лучше оснастить электрическим или механическим приводом, который приводится в действие дистанционным пультом или стационарной кнопкой переключения. Не допустят обрыва массивной конструкции храповые муфты, что делает ворота безопасными.

ALUTECH ADS4000 – откатные алюминиевые ворота для участка

Въездные ворота из жесткого алюминиевого профиля белорусский производитель предлагает сразу в нескольких вариантах: с металлическими секциями, сэндвич-панелями, профлистом или деревянной доской.

Откатной механизм создан из долговечных материалов: полиамидных роликов и нейлоновых реек. Несущие профили выполнены из экструдированного алюминия – прочного, но при этом более легкого, чем сталь.

Плюсы:

  • 20 видов исполнения полотен;
  • Надежная стальная фурнитура;
  • Все ворота шире 5 м идут с обязательными усилителями для повышения устойчивости к ветровым нагрузкам;
  • Слой полиуретановой краски защищает алюминиевые детали от окисления, обладает морозостойкостью, эластичностью и хорошей адгезией;
  • Скрытое крепление – защита от взлома извне;
  • Бесшумные и стойкие к износу ролики;
  • Срок безаварийной службы не менее 15 лет или 25 тысяч циклов открывания-закрывания;
  • Отличная ремонтопригодность и возможность замены отдельных элементов без демонтажа всей конструкции.

Минусы:

  • Выбор расцветок беднее, чем у других популярных производителей;
  • Требуют усиленного фундамента для опорной рамы.

Лидирующие марки секционных ворот

Компания Алютех (ALUTECH) – крупный производственно-сбытовой холдинг, основанный в 1996г., включает 6 производственных и 25 сбытовых предприятий. Специализируется на производстве роллетных систем, алюминиевых профилей. Снабжает секционными воротами много стран Восточной Европы, Северной Америки, Азии и Африки. Жесткий контроль всех этапов производства от закупки сырья до реализации готовой продукции.

Каме (CAME) — группа итальянских компаний с 40 летним стажем работы (с 1972 года), представленная на рынке 118 стран (в том числе и нашей) и торговой сетью более 480 филиалов и официальных дисрибюторов во всем мире.

Германский концерн Хорман (Hörmann) – предприятие работает с 50-х годов прошлого века. Основными целями компании являются: гарантия высокого качества, инновации и ориентация на конечного потребителя. В своем составе имеет 26 специализированных заводов по всему миру. Производят: гаражные и промышленные ворота, приводы, коробки и двери, перегрузочную технику.

Как проверить качество воротной фурнитуры?

Основные
элементы фурнитуры секционных ворот —
это промежуточные петли, соединяющие
сэндвич-панели; ролики, обеспечивающие
плавное открытие и закрытие ворот;
роликовые кронштейны, плотно прижимающие
полотно к проему.

Главное,
что стоит узнать покупателю у продавца,
— из чего изготовлены данные элементы.
Популярных материала всего два:
оцинкованная и нержавеющая сталь. Более
надежный вариант — второй. На воротах
с фурнитурой из нержавеющей стали
гарантированно не появятся ржавые
подтеки. К слову, единственный бренд,
выбравший именно «нержавейку», — все
тот же «АЛЮТЕХ» (для премиальной линейки
Prestige).

Еще один важный нюанс — тип петель. Обычные петли, применяемые подавляющим большинством производителей, быстро изнашиваются, что приводит к перекосу и провисанию полотна. В то время как петли типа «гнутый лист», которые использует «АЛЮТЕХ», выдерживают нагрузку до 715 кг!

Рулонные (рольставни)

Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.

Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны

Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.

Особенности выбора

При выборе рольворот для гаража обращайте внимание на такие моменты:

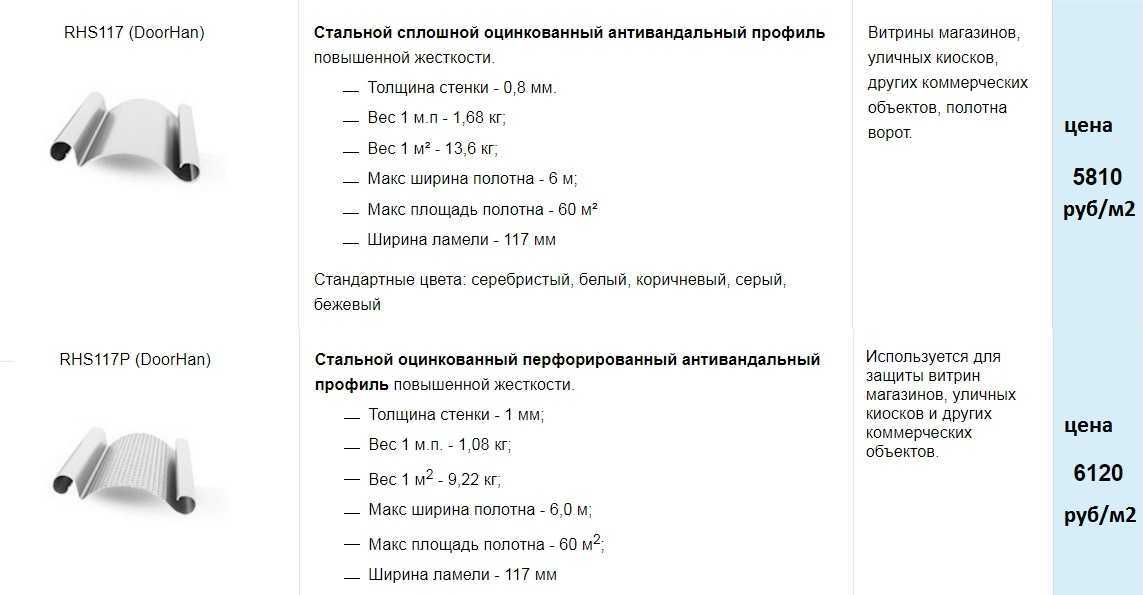

  • Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.

    Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции

  • Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
  • Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
  • Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).

    Устройство роллетных гаражных ворот

Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот

Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.

Достоинства и недостатки

Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.

Самые толстые стальные ламели для гаражных рольставен

Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.

Возможности автоматизации

Вручную открывать и закрывать ворота гаража под дождем или во время снегопада — то еще удовольствие. Это знает каждый автовладелец. Желание автоматизировать процесс вполне закономерно. Автоматический подъем ворот секционного типа может быть реализован двумя способами:

  • При помощи привода, закрепленного на потолке. С подъемным механизмом он соединяется тросами или цепями (зависит от производителей). Ставится при стандартном, пониженном и наклонном подъеме. Это вариант более дешевый, так как сам привод — самый обычный, большая мощность ему не требуется.

    Два типа приводов для автоматизации

  • Осевой привод. Устанавливается  сбоку от верхней оси, приводит ее во вращение. Более мощный и более дорогой вариант. Ставится если притолока достаточно высокая — для повышенного вертикального, стандартного подъема.

Как видите, выбор есть только при условии базовой комплектации со стандартным (средним) типом подъема. Во всех остальных случаях тип механизма определен параметрами проема.

Автоматическое открывание/закрывание секционных гаражных ворот может «стартовать» от различных устройств:

Пульта, расположенного на стене. Реализуется это просто — при помощи стандартных кнопок, через которые подается питание. Смысл в такой автоматизации — отсутствие физических усилий, хоть выходить под дождь из машины все-таки надо.

Есть возможность управлять секционными воротами для гаража при помощи пульта

Брелка/пульта управления. В этом случае в пульте управления встроен радио-передатчик, в приводе — приемник. Работают они на определенной частоте

При выборе обратите внимание на частотный диапазон — он не должен перекрывать уже имеющиеся в пользовании устройства подобного типа. Компьютера, смартфона

В этом случае в привод встраивается микропроцессор, который принимает и обрабатывает сигналы.

Из всех этих видов самый распространенный- брелки. Он относительно недорог, дает требуемую степень свободы.

Какими воротами оборудовать гараж на два автомобиля?

Обладатели гаражей на два транспортных средства стоят перед дилеммой: 1 широкие ворота или 2 узких.

Количество ворот Особенности

Подходящий тип открытия ворот с точки зрения экономия теплопотерь и средств

Одни гаражные ворота Гаражные ворота, не оснащенные приводом, открыть довольно сложно, поэтому рекомендуется оснастить механизм сервомотором Секционные гаражные ворота
Двое Для подъемно-поворотных ворот гараж должен иметь разделительный столб из кирпича. Если же ваш выбор остановится на секционных воротах в гараж, то от столба можно отказаться, но двое таких ворот обойдутся вам гораздо дороже, чем одни широкие, что не скажешь о предыдущем типе ворот Подъемно-поворотные гаражные ворота

Отличие четвертое. Ручной или автоматический привод ворот в гараж.

Для бытовых секционных ворот

Еще отличие, привод может быть ременной или цепной. Ременной привод ни сколько не хуже, а напротив имеет преимущества – бесшумность и плавный ход. Ремни так же надежны как и цепи, и как правило, установлены в более дорогих моделях. Все приводы снабжены механизмом разблокировки, для ручного подъема, по принципу «дерни за веревочку, дверь откроется».

 Цена за самую незатейливую китайчатину – 9 тыс. руб,  средняя цена на привод итальянского производства (Came, Nice, Faac) – 15 тыс. руб. Немцы как всегда дороже всех, (Marantec, Hoermann) – от 15 до 22 тыс. руб. В комплекте, в зависимости от производителя, 1 или 2 пульта ДУ.

Конструкция секционных ворот предполагает ручной подъем без дополнительной платы.

Для промышленных секционных ворот.

Для промышленных ворот электропривод принципиально другой. В отличие от бытового, он расположен на валу, и называется поэтому вальный. Промышленные приводы обладают большей мощностью, рассчитаны на более интенсивную работу (количество циклов открывания/закрывания в час).  Стоимость зависит от площади ваших ворот. Самый простой промышленный привод (для ворот площадью до 18м2) обойдется Вам в 22 тыс. руб. Привод, на ворота до 30м2, будет стоить 30 тыс. руб.

Промышленные приводы нельзя ставить на бытовые ворота, у них нет механизма блокировки полотна! Это значит, что любой человек с улицы сможет поднять створку ворот.

 Цепной редуктор дешев и надежен.

Зачастую на промышленные объекты дешевле и удобнее устанавливать цепной редуктор. Он доступнее (5 тыс. руб.), быстрее поднимает ворота, и редко ломается, по причине того, что ломаться там особо нечему. Например, для сервиса или мойки, цепной редуктор будет куда уместнее электропривода.

Для рулонных ворот

Рулонные ворота с электроприводом дороже на 3-6 тыс. руб. дороже ручного. Если хотите управлять автоматикой с кнопки, добавьте сюда еще 3-4 тыс. руб. на дистанционное управление. Для того чтобы можно было поднять полотно в отсутствии напряжения или поломки двигателя, существует устройство аварийного подъема (NHK), стоимость 2-3 тыс. руб. Для рулонных ворот и ручной и электропривод спрятан внутри вала, поэтому поменять управление не получиться. Придется менять вал, а это влетит в копеечку. Поэтому решайте сразу, что заказать.

Выбор и установка автоматики на секционные ворота

После того, как были установлены распашные ворота, многие задумываются над установкой автоматики. Некоторые владельцы предпочитают сделать это самостоятельно. Следует подумать сразу над парой вариантов, которые собираются из разнообразных деталей, благодаря которым можно обеспечить автоматическое открывание и закрывание секционных ворот.

Естественно, соревноваться со специализированными производителями в области автоматизации не стоит. Для тех, у кого есть финансы, оптимальный вариант – приобрести качественный комплект от европейской компании.

Если вы хотите сделать это самостоятельно, есть несколько популярных вариантов автоматических приводов на основе рулевых реек, актуаторов или автомобильных домкратов.

Итог: лучшие гаражные автоматические ворота с ДУ

Если подытожить все вышесказанное, то лучшие автоматические ворота с дистанционным открытием такие:

  • первое место (лучшие для среднестатистических помещений, особенно неотделимых от дома):
    • секционные;
    • подъемно-поворотные;
  • на второй позиции:
    • на первое место также можно было бы поместить раздвижные виды: по функциональности и надежности они во многих аспектах лучше перечисленных и проще в установке. Но есть недостаток — не для каждого объекта подойдут, так как требуется место для заезда. Надо отметить, что можно сделать двухстворочную систему и уменьшить этим потребность в пространстве;
    • роллетные — на втором месте, поскольку из-за множества подвижных ламелей снижается надежность. Но их плюс — не требуется место под потолком для заезда полотна. Такой тип выбирают также, если нет желания монтировать сложную систему направляющих в притолоке.

Самые худшие по функциональности, антивандальности и комфортности — распашные ворота для гаражей из-за неудобства при открывании (потребуется место для створки), щели между сегментами, парусности, уязвимых петель.
