Потери тепла через оконные проемы и дверные притворы могут достигать 30% от общего объема энергозатраты здания. Диагностика занимает от 1 до 3 часов в зависимости от площади объекта, а стоимость выезда специалиста начинается от 3000 рублей. Тепловизионное обследование окон и дверей — найдите все утечки тепла с помощью высокоточного оборудования. Такой подход позволяет точно определить места промерзания и исключить дорогостоящий ремонт всего контура.
Принципы работы инфракрасного контроля
Метод основан на регистрации инфракрасного излучения, которое испускает любой объект, имеющий температуру выше абсолютного нуля. Инфракрасная камера улавливает эти волны и преобразует их в визуальную карту температур. Подобный способ значительно эффективнее обычного осмотра, так как позволяет увидеть скрытые дефекты, невидимые человеческому глазу. Специалисты мгновенно определяют разницу температур между внутренним и внешним контуром, что делает поиск мостиков холода максимально точным.
Варианты проведения диагностики
В зависимости от целей заказчика выбирается определенный формат проверки. Экспресс-диагностика позволяет быстро выявить самые крупные очаги теплопотерь. Полное обследование теплового контура включает детальный анализ всех стыков, притворов и монтажных швов. Сезонная проверка проводится в периоды максимального перепада температур, обычно зимой или поздней осенью, для получения максимально достоверных данных.
| Вид обследования | Основная цель | Длительность | Уровень детализации | Рекомендовано для |
|---|---|---|---|---|
| Экспресс-анализ | Поиск явных сквозняков | 30-60 мин | Низкий | Малых квартир |
| Полный аудит | Детальная карта утечек | 2-4 часа | Высокий | Загородных домов |
| Сезонный контроль | Проверка эффективности | 1-2 часа | Средний | Планового ТО |
| Приемка окон | Контроль монтажа | 1-2 часа | Максимальный | Новостроек |
| Энергоаудит | Снижение затрат на ТП | от 4 часов | Комплексный | Офисных центров |
Особенности оборудования для съемки

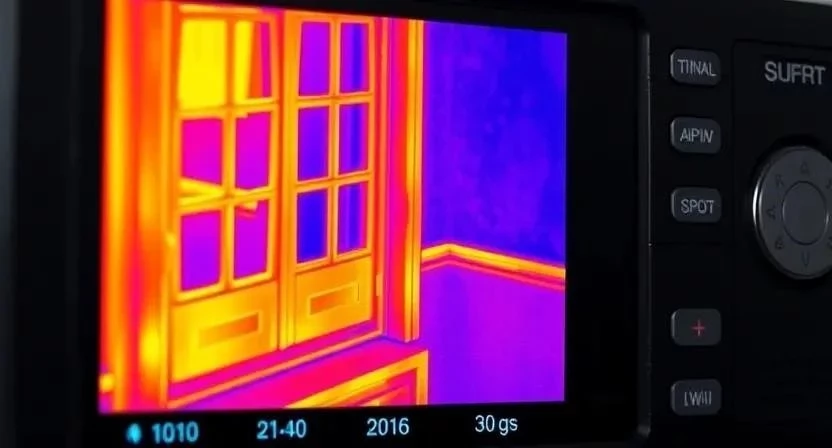

Качество итогового отчета напрямую зависит от технических характеристик используемого прибора. Разрешение матрицы определяет четкость изображения: чем больше пикселей, тем мельче дефект может обнаружить мастер. Температурный диапазон позволяет работать в разные сезоны, а точность измерений исключает ложные срабатывания. Результатом работы становится тепловая карта, где разные цвета соответствуют разным температурным зонам.
| Параметр | Значение/Диапазон | Что означает | Влияние на результат | Важность |
|---|---|---|---|---|
| Разрешение матрицы | 160×120 до 640×480 | Кол-во измерительных точек | Четкость границ утечки | Критическая |
| Температурный диапазон | от -20°C до +150°C | Границы измерения | Возможность съемки зимой | Высокая |
| Погрешность | ±2°C или ±2% | Отклонение от реальности | Достоверность данных | Высокая |
| Частота обновления | 9 Гц или 25-60 Гц | Скорость обновления кадра | Плавность при сканировании | Средняя |
| Оптический зум | 2x — 10x | Приближение объекта | Съемка высоких проемов | Средняя |
Сферы использования тепловизора
Диагностика востребована в различных типах недвижимости. В обычных квартирах прибор помогает найти щели в старых рамах или плохой уплотнитель. Загородные дома требуют более тщательного подхода из-за больших площадей остекления и наличия массивных входных дверей. Офисные помещения обследуются для оптимизации расходов на отопление. Отдельное направление — проверка новых окон сразу после установки, что позволяет предъявить претензии монтажникам до окончания гарантийного срока.
Порядок выполнения обследования
Эффективность поиска утечек тепла зависит от строгого соблюдения технологии. Первым этапом идет подготовка помещения, где удаляются шторы и жалюзи, закрывающие доступ к окнам. Важнейшим условием является создание разности температур: внутри здания должно быть тепло, а снаружи — холодно (разница минимум 10-15 градусов). Затем мастер приступает к сканированию профилей, стеклопакетов и притворов дверей, фиксируя все аномалии на снимки.
- Очистка поверхностей от пыли и посторонних предметов. (15 мин)
- Удаление текстиля, закрывающего оконные и дверные проемы. (10 мин)
- Проверка температуры внутри помещения с помощью термометра. (5 мин)
- Замер внешней температуры воздуха. (5 мин)

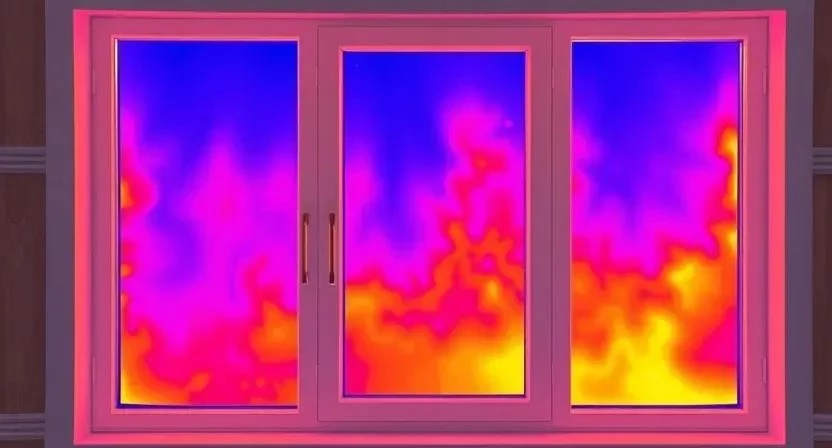

- Сканирование периметра оконного профиля. (15-20 мин на окно)

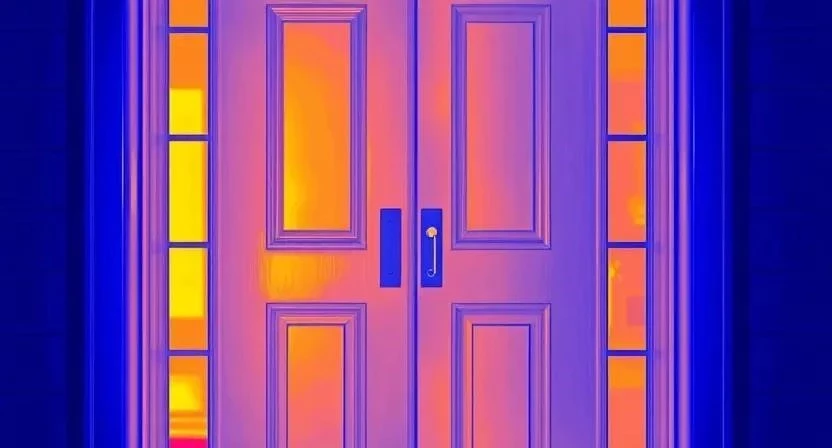

- Обследование притворов и углов дверных коробок. (15-20 мин на дверь)
- Поиск мостиков холода в монтажных швах. (10-15 мин)
- Фиксация температурных аномалий на инфракрасные снимки. (в процессе)
- Сопоставление данных с визуальным осмотром. (20 мин)
- Формирование итоговой тепловизионной карты и отчета. (30-60 мин)
Пример из практики: При обследовании новой квартиры в ЖК обнаружилось, что в одном из углов панорамного окна монтажная пена была уложена с пустотами. Визуально шов выглядел идеально, но тепловизор показал ярко-синюю зону с температурой +8°C при комнатной +22°C. Своевременное обнаружение позволило заставить застройщика перепенить проем бесплатно.
Ценообразование и расчет затрат
Стоимость услуги формируется исходя из объема работ и сложности объекта. Основным фактором является количество окон и дверей, подлежащих проверке. Также учитывается общая площадь помещения, если требуется обследование стен вокруг проемов. Многие компании предлагают фиксированную цену за один выезд, в которую входит базовый пакет диагностики.
| Тип объекта | Среднее кол-во единиц | Базовая цена | Доп. расход (за ед.) | |
|---|---|---|---|---|
| 1-к квартира | 3 окна, 1 дверь | 3000 руб. | 200 руб. | 3600 руб. |
| 3-к квартира | 6 окон, 1 дверь | 4000 руб. | 200 руб. | 5200 руб. |
| Коттедж (S 100м2) | 12 окон, 2 двери | 6000 руб. | 150 руб. | 7800 руб. |
| Офис (S 50м2) | 4 окна, 2 двери | 4500 руб. | 200 руб. | 5300 руб. |
| Загородный дом (S 200м2) | 20 окон, 3 двери | 8000 руб. | 100 руб. | 10300 руб. |
Обзор используемых приборов

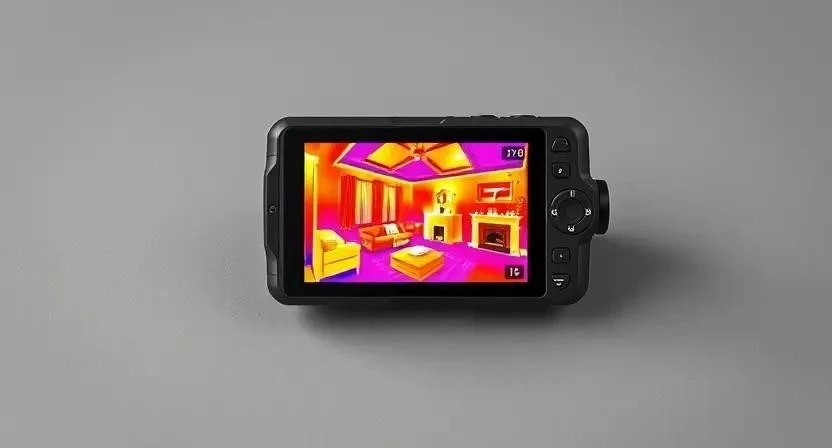

На рынке представлены как бытовые, так и профессиональные инфракрасные камеры. Бытовые приборы подходят для базового поиска сквозняков, но имеют низкое разрешение. Профессиональные модели от ведущих брендов обладают высокой точностью и позволяют создавать детальные отчеты с анализом каждой точки. Для качественного обследования используются устройства с матрицей не ниже 320×240 пикселей.
- Профессиональный тепловизор с высокой разрешающей способностью.
- Калибровочный черный экран для настройки прибора.
- Лазерный дальномер для точного определения расстояния до объекта.
- Контактный термометр для верификации данных.
- Программное обеспечение для обработки тепловых карт.
- Штатив для проведения статических замеров.
- Маркеры для физической пометки зон утечек на объекте.
- Планшет для оперативного внесения данных в отчет.
Преимущества и недостатки метода
Применение тепловизора дает объективную картину состояния теплового контура. Этот метод позволяет избежать разбора конструкций вслепую и значительно ускоряет процесс ремонта.
- Высокая точность обнаружения даже микроскопических щелей.
- Скорость проведения диагностики без остановки жизни в доме.
- Наглядность результатов в виде цветных снимков.
- Отсутствие разрушающего воздействия на отделку.
- Возможность точного расчета объема необходимых материалов для герметизации.
- Объективность данных, не зависящая от субъективного ощущения холода.
- Быстрое выявление брака при монтаже оконных блоков.
- Сильная зависимость от разности температур внутри и снаружи.
- Высокая стоимость профессионального оборудования.
- Возможность получения ложных отражений от стеклянных поверхностей.
- Необходимость в квалифицированном специалисте для расшифровки снимков.
- Зависимость от погодных условий (ветер может искажать картину).
- Ограниченная глубина «проникновения» лучей в массивные стены.
Альтернативные способы поиска сквозняков
Существуют более простые методы проверки герметичности, которые часто используют владельцы жилья самостоятельно. Однако они обладают низкой точностью и не позволяют увидеть скрытые проблемы в монтажных швах. Тактильный поиск или использование свечи дают лишь общее представление о наличии продувания, но не указывают на причину проблемы.
| Метод | Скорость | Точность | Стоимость | Безопасность |
|---|---|---|---|---|
| Тепловизор | Высокая | Максимальная | Высокая | Безопасно |
| Свеча/Зажигалка | Средняя | Низкая | Бесплатно | Опасно (огонь) |
| Дымовой карандаш | Средняя | Средняя | Низкая | Средне (дым) |
| Тактильный поиск | Высокая | Очень низкая | Бесплатно | Безопасно |
| Лист бумаги | Низкая | Низкая | Бесплатно | Безопасно |
Пример из практики: В офисном центре пытались найти утечку в массивной входной группе с помощью дымового карандаша. Дым рассеивался слишком быстро из-за сильной вентиляции, и точно определить место разгерметизации не удалось. После вызова специалиста с тепловизором выяснилось, что проблема была в изношенном нижнем уплотнителе, который «светился» синим цветом на снимке.
Выбор исполнителя и стоимость услуг
Средние рыночные цены на диагностику зависят от региона и квалификации мастера. При выборе специалиста следует обратить внимание на используемое оборудование — бытовые «пирометры» не заменяют полноценный тепловизор. В договоре обязательно должно быть прописано предоставление итогового отчета с тепловизионными снимками и рекомендациями по устранению дефектов. Надежный исполнитель всегда уточняет текущую температуру на улице перед выездом.
Практические примеры из опыта
Реальные случаи подтверждают, что большинство теплопотерь связано не с качеством самих окон, а с ошибками монтажа. Часто обнаруживаются пустоты в пене или отсутствие пароизоляционных лент. После устранения таких дефектов с помощью герметиков или перепенивания температура в помещении поднимается на 2-4 градуса без увеличения мощности отопления.
Пример из практики: В старом деревянном доме была установлена современная дверь. Владельцы жаловались на сквозняк, но визуально всё было плотно. Тепловизионная съемка показала, что холод проникает не через притвор, а через щели между дверной коробкой и стеной, где была использована некачественная затирка. После заделки швов герметиком проблема исчезла.
Часто задаваемые вопросы
Нужно ли греть дом перед обследованием?
Да, внутри помещения должна быть комфортная жилая температура, чтобы создать необходимый контраст с улицей.
В какое время года лучше делать проверку?
Оптимальный период — зима или поздняя осень, когда разница температур достигает 15-20 градусов.
Можно ли арендовать прибор самому?
Аренда возможна, но без навыков чтения тепловых карт велик риск принять отражение от стекла за утечку тепла.
Поможет ли тепловизор найти причину конденсата на окнах?
Безусловно, прибор покажет точку росы и места самого сильного охлаждения стекла.
Сколько времени занимает один выезд?
В среднем от 1 до 3 часов, включая осмотр и первичную обработку данных.
Видит ли тепловизор сквозняки через шторы?
Нет, плотная ткань блокирует инфракрасное излучение, поэтому шторы нужно обязательно открывать.
Нужно ли обследовать окна с внешней стороны?
Желательно, так как это позволяет увидеть дефекты внешнего монтажного шва и отслоение нащельников.
Влияет ли ветер на результаты замера?
Сильный ветер может охлаждать поверхность стен, создавая ложные зоны холода, поэтому замеры проводят при умеренной погоде.
