Вентиляция в помещении с газовым котлом: требования, нормы и установка

Организация системы воздухообмена при установке газового оборудования является обязательным условием безопасности жилого дома. Процесс проектирования и монтажа осложняется строгими государственными стандартами, несоблюдение которых ведет к отказу в пуске газа. Вентиляция в помещении с газовым котлом: требования, нормы, установка должны соответствовать регламентам, чтобы исключить скопление угарного газа. Сроки согласования проекта с газовыми службами зависят от сложности системы, а стоимость работ варьируется в зависимости от выбранного типа вентиляции.

Нормативная база и требования газовых служб

Проектирование котельной опирается на стандарты СП 60.13330.2016, СП 402, а также СНиП 2.04.05 и СНБ 4.03.01-98. Основным параметром является кратность воздухообмена, которая должна составлять не менее 3 раз в час. Существуют строгие правила размещения оборудования в зависимости от его мощности:

1. При мощности котла до 30 кВт допускается установка в жилом помещении (например, на кухне) при условии облицовки стен негорючими материалами.
2. Для оборудования мощностью свыше 30 кВт обязательно выделение отдельного помещения.
3. В цокольных этажах и на чердаках требуется устройство двух систем вентиляции: основной и дублирующей.
4. Если в доме установлено несколько котлов, для каждого должна быть предусмотрена индивидуальная система вентиляции.
5. Размещение котла должно осуществляться с отступом от стены не менее 10 см.
6. Площадь оконного проема или приточного отверстия должна составлять минимум 3 см² на 1 м³ объема комнаты.
7. Для котлов мощностью до 35 кВт допустима естественная вентиляция при условии устойчивой тяги.

Материалы для обустройства вентиляции

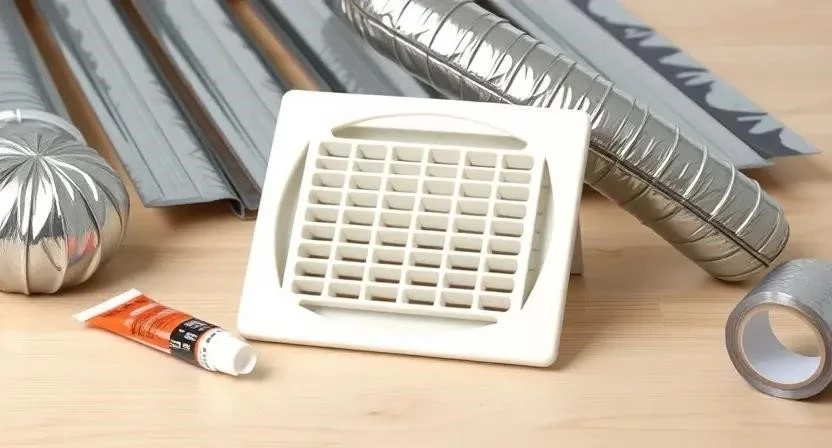

Выбор материалов напрямую влияет на пожаробезопасность и долговечность системы. Для дымоходов используются материалы, выдерживающие температуру до 650 °С. Пластиковые трубы не рекомендуются для отвода дымовых газов из-за низкой огнестойкости и разрушения под воздействием конденсата.

• Оцинкованные стальные трубы для вытяжных каналов.
• Вентиляционные решетки из алюминия или стали.
• Огнестойкий герметик для швов.
• Крепежные хомуты и кронштейны.
• Негорючие облицовочные панели для стен.
• Приточные клапаны с регулировкой потока.
• Металлические втулки для прохода через стены.
• Уплотнительные ленты из базальтового волокна.

Технические характеристики материалов:

Инструментарий для монтажа

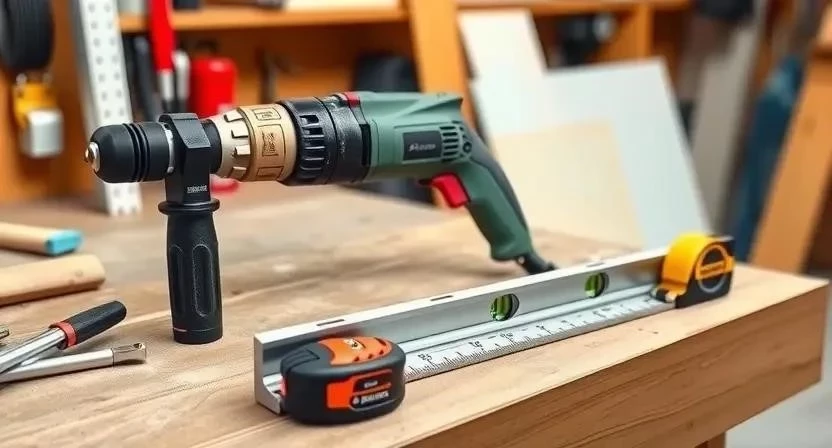

Для качественного выполнения работ потребуется специализированный инструмент. В случае необходимости сверления толстых бетонных стен рекомендуется аренда профессионального оборудования.

• Перфоратор с appropriate бурами.
• Установка алмазного бурения (для толстых стен).
• Строительный уровень.
• Рулетка и разметочный карандаш.
• Набор отверток и гаечных ключей.
• Шуруповерт.
• Анемометр (для проверки скорости потока воздуха).

Назначение инструментов:

Подготовка помещения и поверхностей

Перед началом монтажа необходимо полностью освободить зону работ от мебели и посторонних предметов. Проводится детальная разметка мест установки приточных отверстий (внизу стены) и вытяжных каналов (в верхней части). Пол застилается защитной пленкой или картоном для предотвращения загрязнения строительным мусором.

Процесс подготовки поверхности включает сверление отверстий строго по разметке. Важно предварительно проверить толщину стен, чтобы подобрать соответствующую длину бура. После сверления отверстия очищаются от бетонной крошки и пыли, а места примыкания к стене обрабатываются грунтовкой для лучшей адгезии герметика.

Пошаговая инструкция по установке вентиляции

Монтаж системы должен выполняться последовательно для обеспечения правильной циркуляции воздуха.

1. Расчет сечения (1-2 часа). Определение площади отверстий исходя из объема помещения и нормы 3 см² на 1 м³.
2. Разметка притока (30 мин). Выбор места для приточного клапана в нижней части стены.
3. Разметка вытяжки (30 мин). Определение точки вывода вытяжного канала в верхней части стены.
4. Бурение (2-4 часа). Создание отверстий в стенах согласно ранее нанесенной разметке.
5. Установка втулок (1 час). Монтаж труб или втулок в отверстия для формирования канала.

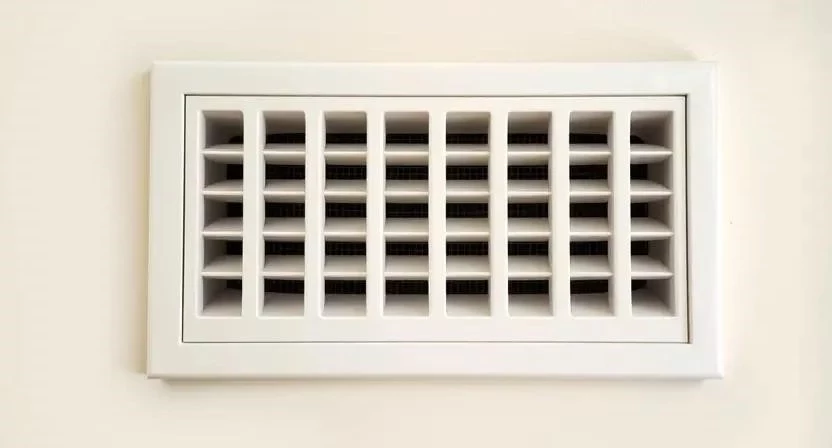

6. Монтаж решеток (1 час). Фиксация вентиляционных решеток с обеих сторон стены.
7. Герметизация (1-2 часа). Обработка всех стыков термостойким герметиком для исключения подсоса воздуха.
8. Проверка тяги (30 мин). Использование листа бумаги или анемометра для подтверждения наличия потока.

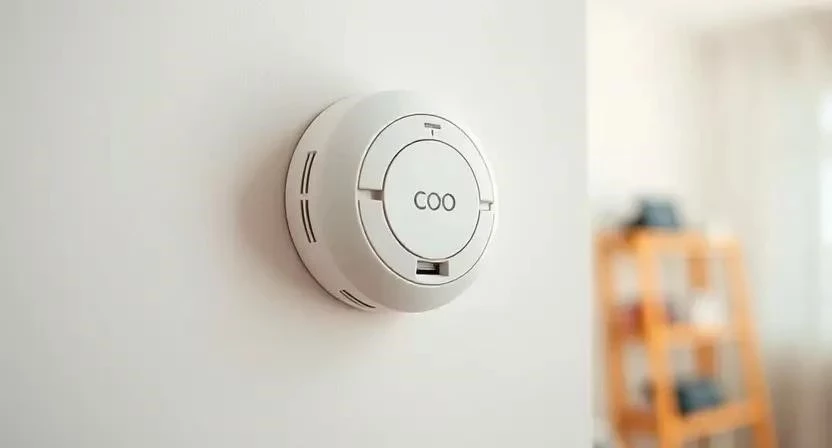

9. Установка датчиков (1 час). Монтаж датчиков контроля угарного газа (CO) для безопасности.
10. Тестирование (1 час). Финальная проверка системы в рабочем режиме котла.

Из личного опыта: при проверке тяги обычным листом бумаги важно убедиться, что лист притягивается к решетке при закрытых окнах и дверях, что подтверждает работоспособность естественной циркуляции.

План работ по времени:

Технологические нюансы и важные особенности

Эффективность вентиляции зависит от типа используемого котла. Атмосферные котлы полностью зависят от притока воздуха из помещения, поэтому любые перекрытия вентиляции могут привести к затуханию пламени или выбросу газов. Турбированные котлы используют коаксиальный дымоход, где забор воздуха и выброс происходят через одну трубу, что снижает нагрузку на внутреннюю вентиляцию, но не отменяет требований к общему воздухообмену.

Важно учитывать влияние температуры: зимой разница температур внутри и снаружи усиливает тягу, однако чрезмерное охлаждение приточного воздуха может снизить КПД котла. Система должна быть совместима с общей вентиляцией дома, чтобы избежать «перетягивания» воздуха из жилых комнат в котельную.

Типичные ошибки при монтаже

Часто владельцы домов пытаются сэкономить на тепле, заглушая вентиляционные решетки в зимний период. Это критическая ошибка, которая может привести к отравлению угарным газом. Также недопустимо располагать приточный и вытяжной клапаны слишком близко друг к другу — в этом случае возникает «короткое замыкание» потоков, и воздух не циркулирует по всему объему помещения.

Использование слишком мелких сеток на решетках приводит к их быстрому засорению пылью, что резко снижает площадь живого сечения. Игнорирование норм СНиП при проектировании ведет к проблемам при визите газового инспектора и необходимости переделки всей системы.

Из личного опыта: однажды установка слишком мелкой декоративной решетки привела к тому, что котел начал часто уходить в ошибку по перегреву из-за недостатка кислорода для горения. Замена решетки на стандартную алюминиевую с крупными просветами решила проблему.

Расчет стоимости реализации

Стоимость системы зависит от того, выполняется ли монтаж своими силами или привлекается бригада. Основные затраты при самостоятельном подходе приходятся на материалы и аренду инструмента.

Эксплуатация и уход за системой

После завершения монтажа требуется регулярное обслуживание. Решетки необходимо очищать от пыли и паутины не реже одного раза в квартал, так как даже тонкий слой грязи существенно сокращает расход воздуха. Перед началом каждого отопительного сезона обязательно проводится проверка тяги.

Если в системе установлены фильтры, их замена должна производиться согласно инструкции производителя (обычно раз в полгода). Контроль герметичности стыков труб следует проводить ежегодно, чтобы избежать утечек воздуха в перекрытия.

Альтернативные технические решения

Для помещений с повышенными требованиями к комфорту или в случаях, когда естественная вентиляция не обеспечивает нужный объем воздуха, применяются принудительные системы. Они включают установку вытяжных вентиляторов, синхронизированных с датчиками давления и качества воздуха.

Более современным вариантом является установка приточно-вытяжных установок (ПВУ) с рекуперацией тепла. Такие системы позволяют подавать свежий воздух, подогревая его за счет тепла удаляемого воздуха, что предотвращает сквозняки и переохлаждение котельной.

Из личного опыта: установка компактного рекуператора в маленькой котельной площадью 6 м² позволила поддерживать стабильную температуру без потерь тепла, при этом газовый инспектор принял систему, так как была предусмотрена возможность перехода на естественный режим.

Ответы на часто задаваемые вопросы (FAQ)

Можно ли объединять котельную с кухней?
Да, если мощность газового котла не превышает 30 кВт. В этом случае стены должны быть облицованы негорючими материалами, а приточная вентиляция должна быть устроена должным образом.

Какая минимальная площадь отверстия для притока?
Согласно нормативам, площадь должна составлять не менее 3 см² на каждый кубический метр объема помещения.

Обязательна ли принудительная вытяжка?
Нет, для котлов мощностью до 35 кВт достаточно естественной вентиляции, если обеспечена устойчивая тяга и нет аэродинамических теней от соседних зданий.

Как пройти проверку газовой службы?
Необходимо иметь проект, подтверждающий расчет сечения каналов, обеспечить свободный доступ к вентиляционным решеткам и продемонстрировать наличие тяги с помощью анемометра или листа бумаги.

Сравнение типов вентиляции:
