Технология установки конька кровли и устройства ендов на крыше

Обеспечение долговечности и герметичности кровельной конструкции — ключевая задача при возведении или ремонте крыши. Особое внимание уделяется монтажу ендов и коньков, так как эти элементы подвержены максимальным нагрузкам и являются потенциальными местами протечек. Неправильная установка может привести к серьезным повреждениям стропильной системы и внутренней отделки здания, а исправление ошибок часто обходится значительно дороже, чем первоначальный качественный монтаж. В данной статье подробно рассмотрена технология установки конька кровли и устройства ендов на крыше, что позволит сделать крышу надежной и функциональной.

Что необходимо знать перед началом работ

Перед тем как приступить к монтажу ендов и коньков, важно оценить сложность предстоящих работ. Этот процесс требует определенных навыков в кровельных работах, включая умение работать с различными инструментами и материалами, а также понимание принципов гидроизоляции и вентиляции кровли. Примерное время выполнения зависит от площади крыши и конфигурации, но для стандартного дома может составлять от нескольких дней до недели при работе в одиночку. Оптимальные погодные условия для монтажа — сухая, безветренная погода с температурой воздуха выше +5°C, чтобы обеспечить комфорт работы и правильное схватывание герметиков.

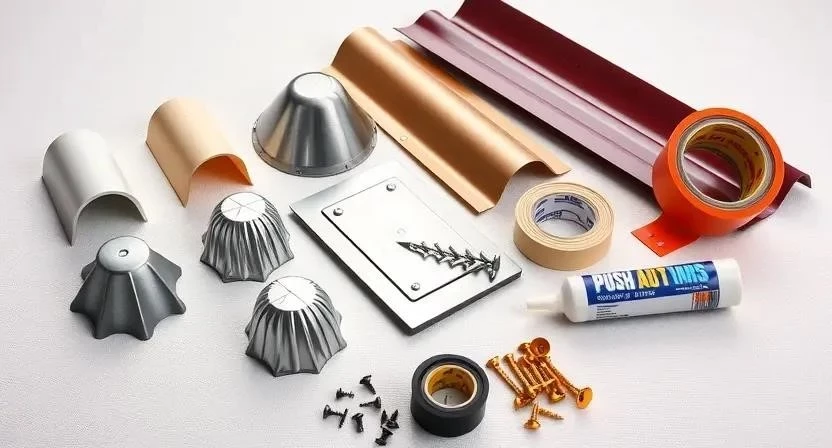

Перечень необходимых материалов

Для качественного монтажа ендов и коньков потребуется тщательно подобранный комплект материалов. Выбор зависит от типа основного кровельного покрытия, например, металлочерепицы или профнастила. Всегда приобретайте материалы с небольшим запасом, чтобы избежать задержек в работе.

Список материалов:

• Коньковые планки
• Ендовые планки (верхние и нижние)
• Уплотнительная лента (самоклеящаяся, вентилируемая)
• Кровельные саморезы с уплотнительной шайбой
• Герметик кровельный
• Гидроизоляционная пленка
• Дополнительные элементы для вентиляции кровли (если требуются)

Расчет количества коньковых планок производится исходя из общей длины конька, а ендовых планок — по длине внутренних углов скатов. Учитывайте нахлест планок (обычно 10-15 см). Материалы можно приобрести в строительных гипермаркетах или специализированных магазинах кровельных материалов, где также могут предложить услуги по расчету.

Таблица 1: Материалы с расходом и ценами

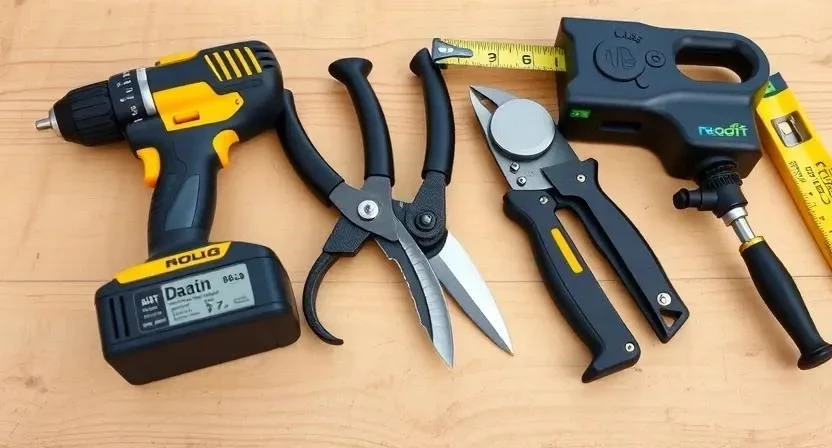

Необходимые инструменты

Для выполнения работ по монтажу ендов и коньков потребуется стандартный набор кровельных инструментов. Некоторые из них являются обязательными, другие — желательными, но значительно облегчающими процесс.

Перечень инструментов:

• Шуруповерт с насадками для кровельных саморезов
• Ножницы по металлу (ручные или электрические)
• Рулетка
• Строительный уровень
• Маркер или карандаш
• Отбивочный шнур
• Лестница или строительные леса
• Страховочная система (обязательно при работе на высоте)
• Молоток
• Монтажный нож
• Пистолет для герметика

Шуруповерт с регулировкой крутящего момента позволит избежать перетяжки саморезов. Ножницы по металлу должны быть острыми, чтобы обеспечить ровный рез без заусенцев. Лестницу или стремянку выбирайте с учетом высоты кровли и устойчивости. При отсутствии собственного инструмента, многие пункты из списка можно взять в аренду, что является экономически выгодным решением для разовых работ.

Таблица 2: Инструменты для монтажа кровли

Подготовка рабочей зоны

Тщательная подготовка рабочей зоны обеспечивает безопасность и эффективность монтажа. Прежде всего, необходимо обеспечить безопасный и удобный доступ к кровле. Установите надежные строительные леса или используйте устойчивую лестницу, надежно закрепив ее. Установка страховочных систем, таких как страховочные тросы и привязи, является обязательной мерой безопасности при работе на высоте. Важно очистить стропильную систему и обрешетку от строительного мусора, пыли, опилок, чтобы обеспечить плотное прилегание гидроизоляционных материалов и кровельного покрытия. Также необходимо защитить прилегающие конструкции, стены и окна от возможных повреждений или загрязнений во время работ.

Подготовка поверхности кровли

Качество подготовки поверхности напрямую влияет на герметичность и долговечность всей кровельной системы. Начните с проверки геометрии конька и ендовы. Линию внутреннего угла ендовы находят по стропильной системе, отбивая шнур-отбивку от конька к карнизу, добиваясь полной симметрии скатов относительно оси. Проверьте плоскостность и перпендикулярность по отношению к линиям конька и карнизов. Затем переходите к монтажу гидроизоляционной пленки. Гидроизоляция устанавливается от конька к карнизу таким образом, чтобы ендова была полностью закрыта, а затем переходят к скатам, раскатывая рулон материала в горизонтальном направлении. Стыки полотен проклеивают двухсторонним скотчем. Следующий этап — устройство обрешетки. В зоне ендовы обрешетка должна быть особенно прочной, чтобы выдерживать снеговые нагрузки и предотвращать деформацию, которая может привести к нарушению герметичности. Проверьте плотность прилегания листов кровельного материала к обрешетке и друг к другу. Один из моих знакомых, занимающийся кровельными работами, однажды столкнулся с тем, что из-за неровной обрешетки в зоне ендовы пришлось демонтировать уже уложенные листы металлочерепицы, чтобы выровнять основание. Это привело к дополнительным затратам времени и материалов. Способы проверки готовности включают визуальный осмотр, использование уровня и рулетки для контроля размеров и ровности, а также пробную укладку нескольких элементов для оценки прилегания.

Пошаговая инструкция по монтажу

Монтаж ендов и коньков требует последовательности и внимания к деталям. Следуйте этим шагам для надежной установки.

1. Разметка линий конька и ендовы (время: 30-60 мин). Используйте отбивочный шнур для точной разметки центральных линий конька и ендов. Разметочный шнур нужно растянуть на всю протяженность крыши и закрепить саморезами на противоположных краях кровли, расположить между фронтонами. Это обеспечит ровность и симметрию.
2. Укладка гидроизоляционного слоя в зоне примыканий (время: 1-2 часа). В ендовах укладывается дополнительный слой гидроизоляции (ендовный ковер) поверх основной пленки. Укладывайте его снизу вверх, с нахлестом 10-15 см, проклеивая стыки битумной мастикой или двухсторонним скотчем. Гидроизоляция конька — обязательный этап.
3. Подрезка кровельного материала под углом (время: 2-4 часа). Кровельные листы (металлочерепица, профнастил) в зоне ендовы подрезаются по линии разметки с небольшим отступом (5-10 см) от центральной оси ендовы. Используйте ножницы по металлу, чтобы избежать повреждения полимерного покрытия.

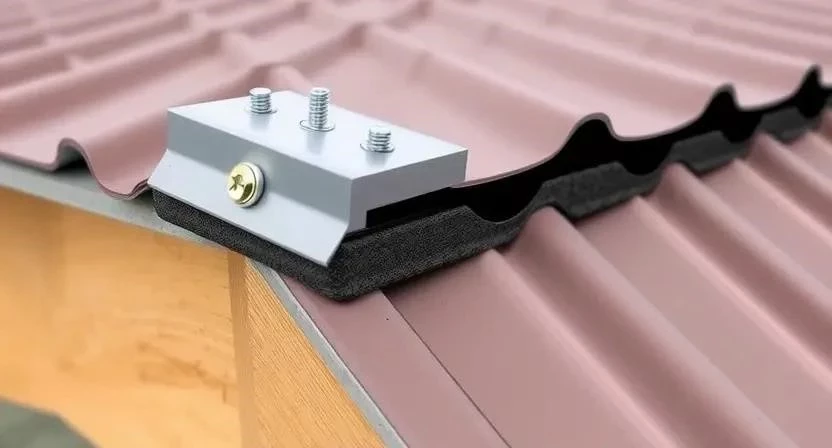

4. Примерка коньковой планки (время: 15-30 мин). Прежде чем фиксировать, примерьте коньковую планку, убедитесь, что она ровно ложится по всей длине конька, закрывая стыки кровельного материала.
5. Фиксация конька саморезами (время: 1-2 часа). Коньковые планки крепятся к обрешетке или верхним точкам волны кровельного материала с помощью кровельных саморезов с уплотнительной шайбой. Шаг крепления — 30-50 см. Укладывайте листы снизу вверх, крепя с помощью гвоздей и мастики.
6. Установка уплотнительной ленты (время: 30-60 мин). Под коньковую планку по всей длине укладывается вентилируемая уплотнительная лента. Она предотвращает попадание влаги и мусора под конек, обеспечивая при этом вентиляцию подкровельного пространства.
7. Формирование ендовы (внутреннего угла) (время: 1-2 часа). Нижняя ендовая планка укладывается от карниза к коньку. Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми.
8. Монтаж ендовой планки с нахлестом (время: 2-3 часа). Ендовые планки крепятся к обрешетке или специальным брускам. Верхний край последнего желоба подрезается по форме конька и закрывается коньковой планкой. Места нахлеста можно дополнительно обработать герметиком. На него укладываются фальцевые листы и притягиваются к ендове кровельными окрашенными в цвет кровли саморезами.
9. Герметизация стыков (время: 1-2 часа). Все стыки ендовых планок, а также места примыкания к основному покрытию, тщательно герметизируются кровельным герметиком. Это критически важный этап для предотвращения протечек.
10. Финальная затяжка крепежа (время: 30-60 мин). Проверьте все саморезы и при необходимости дотяните их, избегая чрезмерного усилия, чтобы не деформировать материал.
11. Проверка на отсутствие зазоров (время: 15-30 мин). Внимательно осмотрите все элементы на предмет щелей или неплотного прилегания, особенно в местах нахлестов и стыков.
12. Очистка кровли от металлической стружки (время: 15-30 мин). После завершения монтажа обязательно очистите кровлю от металлической стружки, которая может вызвать коррозию.

Однажды, при монтаже кровли у себя на даче, я допустил ошибку, не проклеив тщательно стыки гидроизоляции в ендове. В результате, после первого же сильного дождя, обнаружилась небольшая протечка. Пришлось частично демонтировать кровельное покрытие, чтобы исправить этот недочет, что заняло гораздо больше времени и усилий, чем если бы я сделал это правильно с самого начала. Этот опыт наглядно показал важность каждого этапа и тщательности выполнения работ.

Таблица 3: Пошаговый план-график работ

Важные нюансы кровельных работ

При монтаже ендов и коньков следует учитывать ряд важных аспектов, которые могут повлиять на долговечность и функциональность кровли. Влияние температуры на расширение металла очень важно: металлические элементы кровли могут значительно расширяться и сжиматься при изменении температуры. Поэтому необходимо соблюдать технологические зазоры между элементами, чтобы избежать деформации и повреждений. Требования к влажности также имеют значение: работы с герметиками и уплотнителями лучше проводить в сухую погоду, чтобы обеспечить их максимальную адгезию и эффективность. Совместимость материалов конька и основного покрытия крыши критична. Например, использование разных металлов без изоляции может привести к электрохимической коррозии. Всегда выбирайте доборные элементы, изготовленные из того же материала, что и основное кровельное покрытие, или из совместимых сплавов.

Распространенные ошибки новичков

Даже опытные мастера по кровле могут допустить ошибки, но новички особенно подвержены им. Знание типичных промахов поможет их избежать.

1. Неправильный нахлест планок. Слишком малый нахлест может привести к протечкам, а слишком большой — к излишнему расходу материала и деформации. Оптимальный нахлест планок обычно составляет 10-15 см.
2. Избыточная затяжка саморезов. Перетянутые саморезы деформируют кровельный материал и уплотнительную шайбу, нарушая герметичность и создавая точки напряжения, которые могут привести к трещинам.
3. Игнорирование гидроизоляции в ендовах. Ендова — самое уязвимое место для протечек. Отсутствие или некачественная укладка дополнительного гидроизоляционного слоя под ендовой планкой гарантированно приведет к проблемам.
4. Отсутствие вентиляционных зазоров. Недостаточная вентиляция подкровельного пространства способствует образованию конденсата, что приводит к гниению стропил и порче утеплителя. Вентилируемая уплотнительная лента под коньком решает эту проблему.
5. Неправильная подрезка кровельного материала. Использование абразивных инструментов (например, болгарки) для резки металлочерепицы или профнастила повреждает полимерное покрытие, вызывая коррозию. Всегда используйте ножницы по металлу.
6. Некачественная герметизация стыков. Недостаточное количество герметика или его отсутствие в критических местах приводит к проникновению влаги.
7. Игнорирование очистки от металлической стружки. Оставшаяся на кровле металлическая стружка ржавеет и оставляет трудноудаляемые пятна, а также может повредить покрытие.

Мой сосед, решив сэкономить, самостоятельно монтировал конек на своей крыше. Он не учел необходимость вентиляционных зазоров и плотно прижал конек к кровельному материалу. Через несколько лет в доме появился запах сырости, а при обследовании чердака обнаружился конденсат и начало гниения стропил. Пришлось переделывать всю коньковую часть, что обошлось ему значительно дороже, чем если бы он сразу обратился к специалистам или изучил все нюансы.

Расчет стоимости монтажа

Расчет стоимости монтажа ендов и коньков включает затраты на материалы и оплату работы. Самостоятельный монтаж может значительно сократить расходы, но требует времени и определенных навыков.

Таблица 4: Расчет стоимости монтажа (пример для 10 м.п. конька/ендовы)

Как видно из таблицы, экономия при самостоятельном монтаже может составлять от 9 000 до 22 000 рублей для 10 погонных метров. Однако это требует уверенности в своих силах и готовности потратить время. Дополнительные расходы могут включать доставку материалов, утилизацию отходов, а также непредвиденные затраты на устранение ошибок, если они возникнут при самостоятельном монтаже. Чтобы сэкономить без потери качества, приобретайте материалы напрямую у проверенных поставщиков, тщательно планируйте работы и строго следуйте инструкции.

Уход за кровлей после завершения

После завершения монтажа кровля требует регулярного ухода для поддержания ее функциональности и продления срока службы. Регулярный осмотр кровли, особенно после сильных снегопадов, ливней или ветров, поможет своевременно выявить и устранить мелкие повреждения. Обращайте внимание на состояние уплотнителей, герметиков и мест крепления планок. Сроки службы элементов кровли зависят от качества материалов и правильности монтажа, но обычно составляют 10-50 лет. Рекомендуется проводить полную проверку кровли не реже одного раза в год. Полноценную эксплуатацию кровли можно начинать сразу после завершения монтажных и герметизационных работ, при условии, что все стыки надежно защищены от влаги.

Альтернативные варианты

На рынке существует несколько альтернативных решений, которые могут быть применены при монтаже ендов и коньков, в зависимости от бюджета, типа кровли и предпочтений.

• Сравнение заводских планок и самодельных элементов. Заводские планки, как правило, изготавливаются из того же материала, что и основное покрытие, имеют точные размеры и качественное полимерное покрытие. Самодельные элементы могут быть дешевле, но их качество и долговечность ниже из-за ручной гибки и возможного отсутствия защитного покрытия.
• Использование разных типов уплотнения. Помимо стандартной вентилируемой уплотнительной ленты, можно использовать универсальные уплотнители из пенополиуретана или битумные ленты. Выбор зависит от типа кровельного материала и требований к вентиляции.
• Альтернативные технологии крепления. В некоторых случаях, особенно для фальцевой кровли, могут применяться скрытые кляммеры вместо саморезов, что обеспечивает более эстетичный вид и дополнительную защиту от протечек. Однако это требует специфических навыков и инструментов.
• Открытый и закрытый тип ендовы. Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами, что упрощает монтаж и обслуживание. Закрытый тип, когда кровельный материал полностью перекрывает ендову, выглядит более эстетично, но сложнее в монтаже и требует более тщательной гидроизоляции.
• Применение коньков с дополнительной вентиляцией. Для обеспечения максимальной вентиляции подкровельного пространства существуют специальные вентилируемые коньки, которые имеют встроенные отверстия или решетки.
• Использование различных материалов для коньков. Выбор материалов для конька зависит от типа кровли и угла наклона крыши. Существуют различные виды коньков: прямые, фигурные, вентилируемые.
• Применение герметиков на основе бутилкаучука. Эти герметики обладают высокой эластичностью и долговечностью, хорошо выдерживают температурные перепады и УФ-излучение.
• Использование самоклеящихся гидроизоляционных мембран. В зоне ендов можно использовать самоклеящиеся битумно-полимерные мембраны, которые обеспечивают дополнительную герметизацию и защиту от влаги.

Часто задаваемые вопросы

В процессе монтажа ендов и коньков у мастеров и владельцев домов часто возникают типовые вопросы. Вот ответы на некоторые из них:

• Какой нахлест планок оптимален? Оптимальный нахлест коньковых и ендовых планок составляет 10-15 см. Это обеспечивает надежную защиту от влаги и позволяет компенсировать температурные расширения.
• Можно ли использовать силикон вместо уплотнительной ленты? Использование силикона вместо специальной уплотнительной ленты не рекомендуется. Силикон со временем теряет эластичность, растрескивается под воздействием УФ-излучения и перепадов температур, а также не обеспечивает необходимой вентиляции.
• Как избежать конденсата под коньком? Для предотвращения образования конденсата под коньком необходимо обеспечить достаточную вентиляцию подкровельного пространства. Это достигается за счет использования вентилируемой уплотнительной ленты под коньком и создания приточных отверстий в карнизной части.
• Что делать, если ендова протекает? При обнаружении протечки в ендове необходимо провести тщательный осмотр. Чаще всего причина кроется в неправильном нахлесте планок, повреждении гидроизоляции или некачественной герметизации. Требуется частичный демонтаж и устранение дефекта.
• Нужна ли дополнительная обрешетка для ендовы? Да, в зоне ендовы обрешетка должна быть усиленной. Часто устанавливают сплошной настил из досок или фанеры, чтобы обеспечить прочную основу для ендовой планки и предотвратить провисание.
• Как правильно подрезать кровельный материал в ендове? Подрезка кровельного материала в ендове выполняется ножницами по металлу. Линия подрезки должна быть параллельна центральной оси ендовы с отступом 5-10 см, чтобы обеспечить сток воды по ендовой планке.
• Какую температуру и влажность нужно соблюдать при монтаже? Работы с герметиками и уплотнителями рекомендуется проводить при температуре выше +5°C и в сухую погоду. Это обеспечит правильное схватывание и адгезию материалов.
• Как долго служат ендовы и коньки? Срок службы ендов и коньков при правильном монтаже и использовании качественных материалов соответствует сроку службы основного кровельного покрытия, обычно 20-50 лет.
