Схема разводки и монтаж газового отопления в частном доме

Обеспечение комфортного микроклимата в частном доме в холодное время года является приоритетной задачей для каждого домовладельца. Создание эффективной системы газового отопления – это сложный процесс, требующий тщательного планирования и точного выполнения работ. Ошибки на этапе проектирования или монтажа могут привести к значительным финансовым потерям и снижению эффективности отопления, а также к необходимости переделок, увеличивающих общую стоимость проекта на 20-30%. Правильная схема разводки газового отопления в частном доме играет ключевую роль в равномерном распределении тепла и экономии энергоресурсов. Эта статья поможет разобраться в основных принципах, выбрать оптимальное решение и выполнить монтаж с учетом всех важных нюансов.

Что нужно знать перед началом

Разработка и установка системы газового отопления – это комплексная задача, требующая определенных знаний и навыков. Важно понимать, что работы, связанные с газом, должны выполняться только сертифицированными специалистами. Самостоятельный монтаж трубопроводов и радиаторов возможен, но требует внимательности и строгого соблюдения технологий. Оцените свои способности в работе с трубами, пайке или обжиме фитингов. Примерное время выполнения всех работ, включая проектирование и пусконаладку, может составлять от 2 до 4 недель для дома средней площади. Оптимальным сезоном для монтажа считается теплое время года, когда нет необходимости в отоплении, что позволяет спокойно тестировать систему.

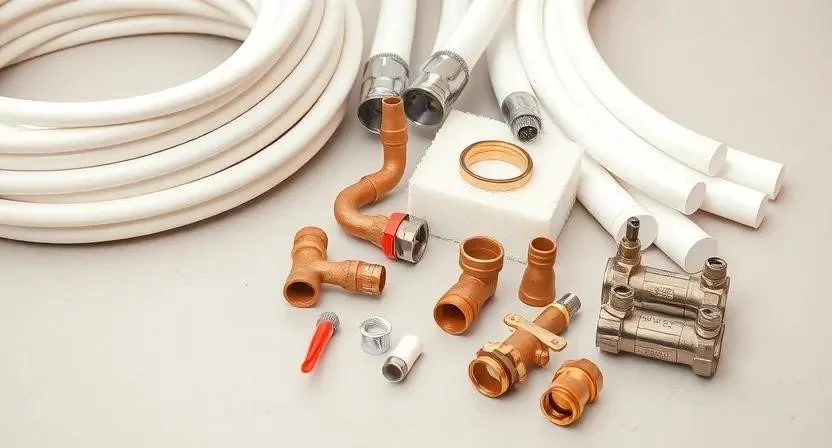

Необходимые материалы

Выбор качественных материалов – залог долговечности и надежности системы отопления. Для газового отопления обычно используются стальные, медные, полипропиленовые или металлопластиковые трубы. Рекомендуется отдавать предпочтение продукции проверенных брендов, таких как BAXI, Protherm, Viessmann для котлов; Kermi, Global, Rifar для радиаторов; Rehau, Valtec для труб.

• Газовый котел (настенный или напольный, одно- или двухконтурный)
• Радиаторы отопления (биметаллические, алюминиевые, стальные)
• Трубы (полипропилен, металлопластик, медь)
• Фитинги, сгоны, муфты, тройники, угольники (для выбранного типа труб)
• Запорная арматура (шаровые краны, вентили)
• Расширительный бак (мембранный)
• Циркуляционный насос (при необходимости, для принудительной циркуляции)
• Группа безопасности (манометр, предохранительный клапан, воздухоотводчик)
• Теплоноситель (специально подготовленная вода или антифриз)
• Крепежные элементы (кронштейны для радиаторов, клипсы для труб)
• Теплоизоляция для труб (например, энергофлекс)
• Герметик, фум-лента или пакля для уплотнения резьбовых соединений

Таблица материалов и их стоимость

Необходимые инструменты

Для качественного монтажа системы отопления потребуется набор специализированных и общестроительных инструментов. Некоторые из них, такие как паяльник для полипропилена или пресс-клещи для металлопластика, можно взять в аренду, что значительно сократит затраты на покупку дорогостоящего оборудования.

Инструменты для монтажа системы отопления

Подготовка помещения

Перед началом монтажных работ необходимо тщательно подготовить помещение. Если предусмотрена отдельная котельная, убедитесь, что она соответствует всем нормам безопасности, включая достаточную вентиляцию, площадь и наличие окна. В жилых комнатах, где будут устанавливаться радиаторы и прокладываться трубы, освободите пространство от мебели и других предметов. Защитите пол и стены от возможных загрязнений строительной пылью или каплями герметика, накрыв их пленкой или картоном. Весь строительный мусор, образующийся в процессе демонтажа старой системы или штробления, следует регулярно выносить, чтобы обеспечить чистоту и безопасность рабочей зоны.

Подготовка поверхности

Качество подготовки поверхностей напрямую влияет на эстетику и долговечность системы отопления. Если трубы будут скрыты, потребуется штробление стен. С помощью перфоратора или штробореза создаются углубления необходимой ширины и глубины. При этом важно соблюдать осторожность, чтобы не повредить несущие конструкции или электрическую проводку. Места установки радиаторов необходимо тщательно очистить от старой краски, обоев или штукатурки. Поверхность должна быть ровной и прочной для надежного крепления кронштейнов. Проверьте ровность стен строительным уровнем – это особенно важно для правильной установки радиаторов и обеспечения эстетичного вида. Зоны примыкания труб к стенам, а также места установки кронштейнов, рекомендуется обработать грунтовкой глубокого проникновения. Это улучшит адгезию штукатурных смесей или других отделочных материалов, которые будут использоваться для заделки штроб или фиксации труб.

При монтаже системы отопления в своем доме я решил максимально скрыть трубы в стенах. Для этого пришлось выполнить штробление. Важно было заранее точно разметить трассы, учитывая расположение розеток и выключателей, чтобы не повредить существующую электропроводку. Использование лазерного уровня помогло сделать штробы идеально ровными, а мощный перфоратор с насадкой-штроборезом значительно ускорил процесс.

Пошаговая инструкция

Монтаж системы газового отопления – это последовательный процесс, каждый этап которого требует внимательности и соблюдения технологии. Ниже представлена подробная инструкция.

1. Составление плана и расчет теплопотерь.

   На этом этапе создается детальный проект системы. Определяется общая тепловая мощность, необходимая для обогрева дома, исходя из площади, высоты потолков, материалов стен и окон. Производится гидравлический расчет для определения диаметра труб и мощности циркуляционного насоса. Важно учесть расположение всех отопительных приборов, котла и вспомогательного оборудования. Привлечение специалиста для расчета теплопотерь предотвратит недостаток или избыток тепла.

2. Выбор типа разводки (однотрубная, двухтрубная или лучевая).

   Выбор схемы разводки зависит от размера дома и требуемого уровня комфорта. Однотрубная – простейшая, экономична по материалам, но температура последних радиаторов будет ниже. Подходит для небольших одноэтажных домов. Двухтрубная – имеет подающую и обратную магистрали, обеспечивая равномерный нагрев. Может быть тупиковой или попутной (схема Тихельмана). Лучевая (коллекторная) – отдельные пары труб идут от коллектора к каждому радиатору, обеспечивая максимальный контроль и равномерность, идеальна для скрытого монтажа. Для больших домов и многоэтажных зданий предпочтительнее двухтрубная или лучевая система.

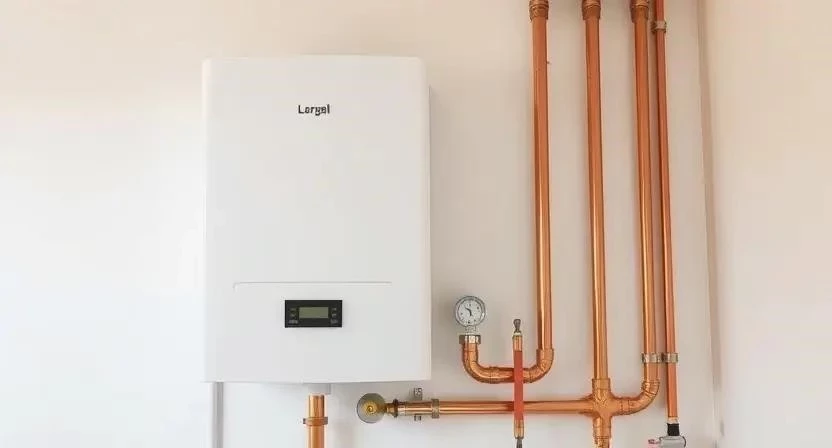

3. Установка и подключение газового котла.

   Монтаж газового котла осуществляется в специально отведенном помещении (котельной) или на кухне, согласно требованиям газовых служб. Котел крепится к стене или устанавливается на пол, подключается к дымоходу, газопроводу, системе отопления и водоснабжения (для двухконтурных моделей). Подключение к газопроводу и первый запуск должен выполнять только сертифицированный специалист.

4. Монтаж магистральных трубопроводов.

   Прокладка основных подающих и обратных труб от котла до мест разветвления или коллекторов. Трубы могут быть скрыты в штробах или проложены открытым способом. Важно соблюдать уклоны для систем с естественной циркуляцией (не менее 5 мм на каждый метр). Для полипропиленовых труб используется пайка, для металлопластиковых – пресс-фитинги.

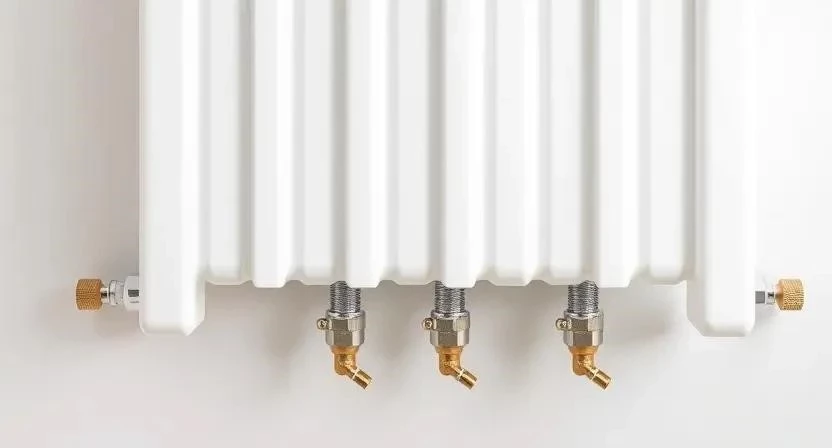

5. Установка и подключение радиаторов.

   Радиаторы крепятся к стенам на кронштейны под окнами. Подключение к трубам осуществляется через запорную арматуру (краны Маевского, терморегуляторы). Важно обеспечить правильное расстояние от пола, подоконника и стены для эффективной теплоотдачи. Установка термостатических клапанов позволяет регулировать температуру в каждой комнате.

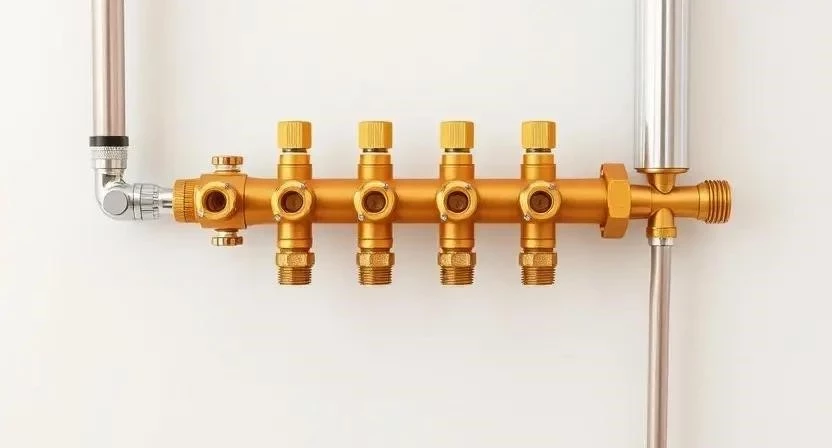

6. Монтаж распределительного коллектора (для лучевой системы).

   Коллектор устанавливается в удобном месте, часто в специальном коллекторном шкафу. К нему подключаются магистральные трубы от котла и отдельные ветки к каждому радиатору. Коллектор должен быть оснащен балансировочными клапанами для точной настройки потока теплоносителя.

7. Установка запорной арматуры и кранов.

   Установка шаровых кранов на входе и выходе из котла, перед каждым радиатором, на расширительном баке и циркуляционном насосе. Это позволит отключать отдельные участки системы для обслуживания или ремонта. Используйте качественную арматуру, чтобы избежать протечек и обеспечить долговечность.

8. Заполнение системы теплоносителем.

   Система заполняется водой или специальным антифризом через специальный кран. Процесс должен быть медленным, чтобы избежать образования воздушных пробок. Открывайте краны Маевского на радиаторах для стравливания воздуха.

9. Опрессовка системы под давлением.

   После заполнения система проверяется на герметичность под давлением, превышающим рабочее. Для этого используется ручной или электрический опрессовщик. Давление поддерживается в течение нескольких часов (обычно 24 часа). Любые падения давления или видимые протечки требуют немедленного устранения.

10. Первый запуск и регулировка температуры.

    После успешной опрессовки и устранения всех дефектов производится первый запуск котла. Система прогревается, удаляются остатки воздуха, и выполняется балансировка – настройка равномерного распределения тепла по всем радиаторам. Постепенно повышайте температуру, следите за показаниями манометра и термометра.

План-график работ по монтажу

Важные нюансы

Для обеспечения долговечности и эффективности системы отопления необходимо учитывать несколько важных факторов. При монтаже, особенно при работе с полипропиленовыми трубами, важно поддерживать температуру воздуха в помещении не ниже +5°C. Это предотвратит хрупкость материала и обеспечит качественную пайку. Влажность также играет роль, особенно при использовании герметиков и уплотнительных материалов – они требуют определенных условий для полного высыхания и набора прочности. Например, силиконовые герметики могут сохнуть до 24 часов. Особое внимание следует уделить совместимости различных типов труб и фитингов. Не рекомендуется смешивать медные и стальные трубы без специальных переходников, чтобы избежать электрохимической коррозии. Использование теплоносителя с антикоррозионными присадками продлит срок службы металлических элементов системы.

Частые ошибки

Даже опытные мастера иногда допускают промахи, а для новичков риски возрастают. Знание наиболее распространенных ошибок поможет их избежать.

1. Неправильный расчет диаметра труб.

   Недостаточный диаметр приводит к снижению скорости теплоносителя, увеличению сопротивления и неравномерному прогреву радиаторов. Избыточный диаметр – к лишним затратам и замедленной циркуляции. Исправление может потребовать перерасчета и замены участков труб, либо установки дополнительного циркуляционного насоса.

2. Недостаточное удаление воздуха из системы.

   Воздушные пробки препятствуют циркуляции теплоносителя, вызывают шум в трубах и неполный прогрев радиаторов. Исправление заключается в повторном заполнении системы и тщательном стравливании воздуха через краны Маевского и автоматические воздухоотводчики.

3. Ошибки в уклоне труб (для систем с естественной циркуляцией).

   Отсутствие или неправильный уклон приводит к остановке естественной циркуляции, застою теплоносителя и неэффективному отоплению. В этом случае потребуется перемонтаж участков труб с соблюдением необходимого уклона.

4. Неправильный выбор мощности котла.

   Слишком маломощный котел не сможет прогреть дом, а избыточно мощный будет работать в режиме «старт-стоп», что снижает его ресурс и увеличивает расход газа. Исправление возможно путем замены котла или установки дополнительного источника тепла.

5. Некачественная пайка или обжим фитингов.

   Подобные дефекты приводят к протечкам, которые могут вызвать аварийные ситуации и порчу имущества. Необходимы обнаружение и перепайка или переобжим дефектных соединений.

6. Отсутствие или неправильная установка расширительного бака.

   Повышение давления в системе при нагреве теплоносителя может привести к разрыву труб или поломке котла. Требуется установка или замена расширительного бака соответствующего объема.

Однажды, при запуске системы, я столкнулся с проблемой, когда дальние радиаторы оставались холодными. Оказалось, что при заполнении системы я недостаточно тщательно стравливал воздух, и в трубах образовались воздушные пробки. Пришлось повторно заполнять систему, медленно открывая каждый кран Маевского, пока не пошла вода без пузырьков. После этого все радиаторы прогрелись равномерно.

Расчет стоимости

Общая стоимость системы газового отопления складывается из затрат на оборудование, материалы и монтажные работы. Самостоятельное выполнение части работ может значительно сократить бюджет, но требует определенных навыков и времени.

Сравнение затрат на монтаж отопления

Самостоятельный монтаж основной части системы (разводка труб, установка радиаторов) может сэкономить значительную сумму, но требует времени и навыков. Работы, связанные с подключением к газопроводу и первым запуском котла, всегда должны выполняться лицензированными специалистами. Когда я впервые монтировал отопление самостоятельно, экономия была ощутима, но главное – это чувство полного контроля над процессом и уверенность в каждом соединении. Хотя подключение котла к газу доверил профессионалам, остальная часть работы, выполненная своими руками, дала бесценный опыт и понимание системы.

Уход после завершения

После успешного запуска системы отопления важно обеспечить ее правильную эксплуатацию и регулярное обслуживание. Ежегодно рекомендуется проводить техническое обслуживание газового котла, которое включает чистку горелки, проверку давления в расширительном баке и диагностику всех систем безопасности. Это значительно продлит срок службы оборудования и обеспечит его безопасную работу. Периодически (обычно перед началом отопительного сезона) необходимо развоздушивать радиаторы, стравливая скопившийся воздух через краны Маевского. Это помогает поддерживать равномерный прогрев всех отопительных приборов. При правильном уходе и своевременном обслуживании система газового отопления может прослужить 20-30 лет и более.

Альтернативные варианты

Газовое отопление является одним из самых популярных и экономичных вариантов, но существуют и альтернативы, каждая со своими особенностями. Выбор зависит от доступности ресурсов, начальных затрат и эксплуатационных предпочтений.

Сравнение систем отопления

Электрическое отопление проще в монтаже и не требует согласований, но значительно дороже в эксплуатации. Твердотопливные котлы обеспечивают автономность, но требуют регулярной загрузки топлива и места для его хранения. Теплые полы (водяные) могут быть интегрированы в систему газового отопления как дополнительный или основной источник тепла, обеспечивая комфортное равномерное распределение тепла по всей площади помещения. Они создают эффект «теплого пола», но их монтаж более трудоемок и дорог по сравнению с традиционной радиаторной системой.

Часто задаваемые вопросы

• Какую трубу выбрать для разводки отопления?

  Для частного дома чаще всего используют полипропиленовые (ППР) или металлопластиковые трубы. ППР трубы относительно недороги, долговечны и просты в монтаже (пайка). Металлопластик удобен для скрытого монтажа благодаря гибкости, но требует качественных пресс-фитингов. Медные трубы очень надежны и долговечны, но значительно дороже и сложнее в монтаже.

• Нужен ли циркуляционный насос?

  Для однотрубных систем небольшой протяженности с естественной циркуляцией насос не обязателен. Однако для двухтрубных и лучевых систем, а также для домов большой площади, циркуляционный насос необходим для обеспечения равномерного и быстрого распределения теплоносителя по всей системе.

• Можно ли менять схему отопления в готовом доме?

  Да, можно. Это трудоемкий процесс, который может включать демонтаж старых труб, штробление стен и прокладку новых магистралей. Обычно это целесообразно при капитальном ремонте дома или при существенных изменениях в планировке.

• Как сэкономить на материалах без потери качества?

  Экономить можно, выбирая трубы и радиаторы средней ценовой категории от проверенных производителей. Например, вместо меди использовать качественный полипропилен. Также можно приобрести котел без избыточного функционала, если он не требуется. Покупка материалов оптом или в период скидок также поможет сэкономить.

• Какова оптимальная температура теплоносителя в системе?

  Оптимальная температура теплоносителя обычно находится в диапазоне 50-70°C. Она зависит от температуры наружного воздуха, теплопотерь дома и типа радиаторов. Современные котлы позволяют автоматически регулировать температуру в зависимости от погодных условий.

• Как часто нужно развоздушивать радиаторы?

  Обычно развоздушивание требуется перед началом каждого отопительного сезона. В течение сезона это может понадобиться, если вы слышите шум воды в радиаторах или замечаете, что они прогреваются неравномерно (верх горячий, низ холодный).

• Можно ли использовать антифриз вместо воды?

  Да, можно, особенно если дом не отапливается постоянно и есть риск замерзания системы. Однако не все котлы совместимы с антифризом, и он имеет более высокую вязкость, что может потребовать более мощного циркуляционного насоса. Обязательно уточните совместимость с производителем котла.

• Какие документы нужны для подключения газового котла?

  Для подключения газового котла потребуется проект газификации, согласованный с газовой службой, акт обследования дымохода и вентиляционных каналов, сертификаты на оборудование, а также договор на техническое обслуживание.

• Влияет ли высота потолков на выбор системы отопления?

  Высота потолков напрямую влияет на объем отапливаемого помещения и, как следствие, на теплопотери. В домах с высокими потолками может потребоваться более мощный котел и радиаторы, а также более эффективная схема разводки, например, двухтрубная или лучевая, чтобы обеспечить равномерный прогрев.

• Что такое группа безопасности котла?

  Группа безопасности – это набор устройств, предназначенных для защиты системы отопления от избыточного давления и удаления воздуха. В ее состав входят: предохранительный клапан (сбрасывает избыточное давление), манометр (показывает текущее давление) и автоматический воздухоотводчик (удаляет воздух).
