Самостоятельная установка газовой варочной поверхности

Установка газовой варочной поверхности – это задача, требующая предельной внимательности и строгого соблюдения правил безопасности. Неправильное подключение газовой варочной поверхности может привести к утечкам газа, создавая серьезную угрозу для жизни и имущества. Привлечение сертифицированного специалиста может обойтись в значительную сумму, тогда как самостоятельная установка газовой варочной поверхности возможна при строгом следовании инструкциям и наличии необходимых навыков. Этот подробный гид поможет разобраться в нюансах процесса, выборе материалов и обеспечении безопасности.

Что нужно знать перед началом работ

Прежде чем приступать к подключению газовой варочной поверхности, важно адекватно оценить предстоящую работу. Установка газового оборудования считается задачей повышенной опасности, требующей определенных знаний и навыков. В некоторых регионах действуют строгие правила, обязывающие привлекать только сертифицированных специалистов для любых работ с газовым оборудованием, чтобы обеспечить безопасность и соответствие нормам технадзора. Расчет времени выполнения работ обычно занимает от 2 до 4 часов для опытного мастера, но для человека без опыта этот процесс может занять значительно больше времени, до одного полного дня, включая подготовку и многократную проверку. Обязательно убедитесь в совместимости новой варочной панели с существующим газовым выводом и давлением газа в вашей системе, изучив паспорт изделия.

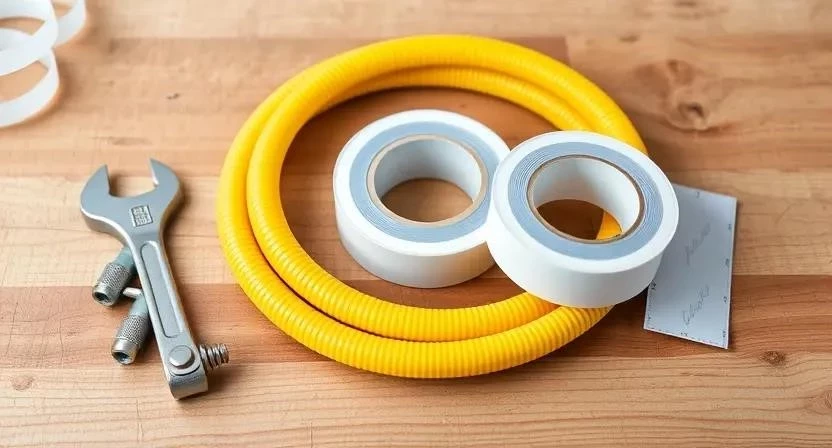

Материалы для подключения

Правильный выбор и качество материалов напрямую влияют на безопасность и долговечность работы газовой панели. Важно использовать только сертифицированные компоненты, предназначенные для работы с газом. Расход материалов рассчитывается исходя из расстояния от газового крана до места установки панели и количества необходимых соединений.

• Гибкая подводка (газовый шланг): Сильфонный шланг из нержавеющей стали или резинотканевый с металлической оплеткой. Выбирайте длину, достаточную для свободного перемещения панели, но не более 1,5-2 метров.
• Газовый кран: Шаровый кран для перекрытия подачи газа. Должен быть легкодоступен.
• Диэлектрическая вставка: Изолирует варочную панель от газопровода, предотвращая блуждающие токи.
• Паронитовые прокладки: Используются для герметизации резьбовых соединений.
• Герметик (анаэробный или фум-лента): Для дополнительной герметизации резьбы.
• Переходники и фитинги: При необходимости для соответствия диаметрам.
• Крепежные элементы: Для фиксации варочной панели в столешнице.
• Электрический кабель с вилкой: Для подключения электроподжига (если предусмотрен).
• Хомуты: Для фиксации шланга (если используется резинотканевый).

Таблица 1: Основные материалы для подключения газовой варочной поверхности

Необходимые инструменты

Для выполнения работ по установке газовой варочной панели потребуется набор стандартных и специализированных инструментов. Наличие всех необходимых приспособлений значительно упростит процесс и обеспечит качественный результат. Некоторые профессиональные инструменты, такие как мощный электролобзик или фреза для столешниц, можно взять в аренду, если они не требуются для постоянного использования.

• Газовые ключи (разводные): Для работы с резьбовыми соединениями газовых труб и шланга.
• Набор рожковых/накидных ключей: Для затяжки гаек и фитингов.
• Электролобзик или дисковая пила: Для вырезания отверстия в столешнице.
• Дрель со сверлом: Для начального отверстия перед выпиливанием.
• Рулетка и карандаш: Для точной разметки.
• Строительный уровень: Для проверки горизонтальности установки.
• Отвертки (крестовая, плоская): Для фиксации крепежных элементов панели и электроподключения.
• Канцелярский нож: Для обрезки уплотнительной ленты.
• Мыльный раствор или специальный детектор утечек: Для проверки герметичности.
• Пассатижи: Для вспомогательных работ.

Таблица 2: Инструменты для установки газовой варочной поверхности

Подготовка помещения

Перед началом любых работ с газовым оборудованием необходимо тщательно подготовить рабочую зону. Это не только обеспечит удобство, но и повысит безопасность. Начните с очистки рабочей поверхности от посторонних предметов, посуды и мелкой бытовой техники. Защитите мебель и пол от возможного попадания пыли и мусора при выпиливании отверстия в столешнице, используя пленку или старые газеты. Обеспечьте хорошую вентиляцию в помещении, открыв окна или включив вытяжку, чтобы избежать скопления газовых паров при возможных, хоть и кратковременных, утечках. Вынесите из кухни все лишние предметы, которые могут помешать свободному перемещению или стать источником возгорания.

Подготовка поверхности

Качественная подготовка поверхности столешницы – залог правильной и безопасной установки варочной панели. Первым делом, изучите шаблон, который обычно идет в комплекте с варочной поверхностью, или используйте размеры, указанные в инструкции. Разметьте отверстие на столешнице, убедившись, что оно находится на достаточном расстоянии от краев и других элементов кухни. Мой знакомый однажды торопился и разметил отверстие слишком близко к мойке, что потом создало проблемы с креплением и герметизацией. Просверлите начальные отверстия по углам разметки, чтобы вставить пилку электролобзика. Аккуратно выпилите отверстие, стараясь делать ровные и чистые срезы. После выпиливания обязательно обработайте края отверстия силиконовым герметиком или специальной влагостойкой лентой. Это предотвратит разбухание столешницы от влаги и защитит внутренние слои от повреждений. Проверьте соосность готового отверстия с газовой трубой и электрической розеткой, чтобы избежать натяжения шлангов и кабелей. Убедитесь, что поверхность чистая и сухая, без пыли и опилок, что позволит уплотнительной ленте хорошо приклеиться.

Пошаговая инструкция по подключению

Выполнение монтажа газовой варочной панели требует последовательности и аккуратности. Каждый этап важен для обеспечения надежности и безопасности всей системы.

1. Подготовка отверстия в столешнице (15-30 минут):

   Используя шаблон или размеры из инструкции, точно разметьте место для варочной панели. Просверлите отверстия по углам разметки и аккуратно выпилите проем электролобзиком. Края среза обработайте силиконовым герметиком для защиты от влаги.

2. Установка уплотнительной ленты (5-10 минут):

   По периметру нижней части варочной панели приклейте уплотнительную ленту, которая идет в комплекте. Это обеспечит герметичное прилегание к столешнице и предотвратит попадание жидкости под панель.

3. Размещение панели в проеме (2-5 минут):

   Осторожно опустите варочную панель в подготовленное отверстие в столешнице. Убедитесь, что она плотно прилегает и ровно сидит. Если панель не встает в паз, не пытайтесь применить силу, проверьте размеры отверстия.

4. Фиксация крепежами (10-20 минут):

   Снизу столешницы закрепите варочную панель с помощью специальных креплений, которые обычно идут в комплекте. Затягивайте винты равномерно, но без чрезмерного усилия, чтобы не повредить столешницу или корпус панели.

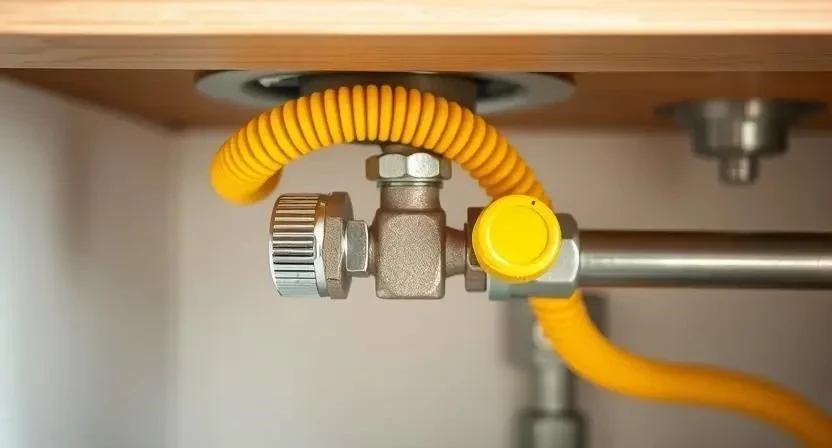

5. Подключение гибкого шланга к газовой трубе (15-25 минут):

   Перекройте подачу газа на главном кране. Установите новый газовый кран (если требуется замена), затем диэлектрическую вставку. На резьбовые соединения нанесите фум-ленту или анаэробный герметик, используя паронитовые прокладки. Подсоедините гибкий газовый шланг к газовому крану. Затягивайте соединения газовым ключом, но не перетягивайте, чтобы не повредить резьбу. Однажды мой коллега слишком сильно затянул соединение, что привело к деформации прокладки и последующей утечке, которую удалось обнаружить только после тщательной проверки.

6. Подключение к варочной панели (10-15 минут):

   Другой конец гибкого шланга подсоедините к штуцеру варочной панели. Также используйте фум-ленту/герметик и паронитовую прокладку. Убедитесь, что шланг не перекручен и не натянут.

7. Подключение к электросети (если есть электроподжиг) (5-10 минут):

   Подключите электрический кабель варочной панели к заземленной розетке. Если требуется, установите отдельный автомат в электрощитке для электроподжига. Убедитесь в наличии заземления, это критически важно для безопасности.

8. Проверка герметичности соединений мыльным раствором (5-10 минут):

   Откройте газовый кран. Приготовьте густой мыльный раствор (вода + мыло/пена для бритья). Нанесите его на все газовые соединения. Появление пузырьков указывает на утечку газа. В этом случае немедленно перекройте газ и устраните неисправность, подтянув или переделав соединение. Повторяйте проверку до полного отсутствия пузырьков.

9. Первый запуск (5-10 минут):

   После успешной проверки герметичности, включите конфорки варочной панели, чтобы убедиться в их правильной работе и равномерном горении пламени. Проверьте работу электроподжига.

10. Оформление документов (не применимо к времени выполнения):

    Сохраните все документы: паспорт изделия, гарантийный талон, чеки на материалы. В случае привлечения специалиста, убедитесь в наличии акта выполненных работ.

Таблица 3: Пошаговый план установки газовой варочной поверхности

Важные нюансы

При подключении газовой варочной поверхности существует ряд важных моментов, которые необходимо учитывать для обеспечения безопасности и правильной работы оборудования. Температурный режим в помещении должен быть стабильным, без резких перепадов, что важно для герметичности соединений. Требования к длине газового шланга строго регламентированы: он не должен быть слишком длинным (обычно не более 1,5-2 метров), чтобы избежать провисания и возможного повреждения, а также не должен быть натянут. Правила использования диэлектрических вставок предписывают их обязательную установку между газовым краном и гибкой подводкой, чтобы предотвратить прохождение блуждающих токов, которые могут вызвать искру и стать причиной возгорания. Также крайне важно убедиться в совместимости варочной панели с типом газа, используемым в вашем доме (природный газ или сжиженный). Многие панели поставляются с форсунками для природного газа, и если у вас сжиженный газ, их необходимо заменить на соответствующие, которые обычно идут в комплекте или приобретаются отдельно.

Частые ошибки при монтаже

Неопытные мастера или те, кто пренебрегает инструкциями, часто допускают одни и те же ошибки, которые могут привести к серьезным последствиям. Избежать их поможет внимательность и следование рекомендациям.

1. Использование неподходящих шлангов: Применение водопроводных шлангов или шлангов низкого качества, не предназначенных для газа, является критической ошибкой. Это может привести к быстрому износу и утечкам. Всегда используйте сертифицированные газовые шланги.
2. Перетяжка соединений: Чрезмерное усилие при затягивании резьбовых соединений может деформировать прокладки или повредить резьбу, что, парадоксально, приводит к потере герметичности. Затягивайте ключом до ощущения плотного прилегания, затем сделайте небольшой доворот.
3. Отсутствие герметизации: Игнорирование использования фум-ленты, анаэробного герметика или паронитовых прокладок на резьбовых соединениях гарантирует утечку газа. Мой сосед однажды забыл использовать фум-ленту, и пришлось вызывать газовую службу из-за сильного запаха газа.
4. Игнорирование заземления: Если варочная панель имеет электроподжиг, отсутствие заземления может стать причиной поражения электрическим током при неисправности. Убедитесь, что розетка заземлена.
5. Неправильная проверка утечек: Использование открытого огня или зажигалки для проверки утечек газа крайне опасно. Всегда применяйте мыльный раствор.
6. Несоответствие типа газа: Установка панели, предназначенной для природного газа, на систему со сжиженным газом без замены форсунок приведет к неправильному горению и опасному скоплению сажи.
7. Длинный или перекрученный шланг: Слишком длинный или перекрученный шланг подвержен механическим повреждениям и может создать препятствие для доступа к газовому крану.

Последствия этих ошибок варьируются от неэффективной работы оборудования до взрывов и пожаров. Исправлять их следует немедленно, перекрыв подачу газа и вызвав специалиста, если вы не уверены в своих силах.

Расчет стоимости подключения

Общая стоимость подключения газовой варочной поверхности складывается из нескольких составляющих: цены на материалы и оплата услуг сертифицированного мастера. Самостоятельное подключение позволяет значительно сэкономить на работе, но требует строгого соблюдения всех правил безопасности. Ниже представлена таблица с примерным расчетом.

Таблица 4: Примерный расчет стоимости подключения газовой варочной поверхности

Уход после завершения установки

После успешного подключения газовой варочной поверхности важно не только правильно ее эксплуатировать, но и регулярно проводить профилактические мероприятия. Соблюдение правил эксплуатации, указанных в паспорте изделия, продлит срок службы оборудования и обеспечит безопасность. Периодическая проверка газовых соединений на предмет утечек (например, раз в полгода) с помощью мыльного раствора должна стать привычкой. Не забывайте о регулярной очистке поверхности варочной панели от пищевых загрязнений, используя мягкие моющие средства, чтобы не повредить покрытие и форсунки. Срок службы гибкой подводки (газового шланга) обычно составляет 10-12 лет, но рекомендуется проверять его состояние чаще и при малейших признаках износа (трещины, деформация) немедленно заменять. Также важно следить за состоянием газового крана, чтобы он всегда был в рабочем состоянии и легко перекрывал подачу газа.

Альтернативные варианты подводки и системы безопасности

Выбор гибкой подводки – это не только вопрос удобства, но и безопасности. На рынке представлены различные типы газовых шлангов, каждый из которых имеет свои преимущества и недостатки. Сравнение резинотканевых и сильфонных (металлических) шлангов показывает, что последние обладают большей долговечностью, устойчивостью к высоким температурам и механическим повреждениям, что делает их предпочтительным выбором. Резинотканевые шланги дешевле, но требуют более частой проверки и замены. Современные варочные панели часто оснащаются встроенными системами безопасности, такими как «газ-контроль». Эта функция автоматически перекрывает подачу газа, если пламя на конфорке случайно гаснет (например, из-за сквозняка или выкипевшей жидкости). Наличие такой системы значительно повышает безопасность эксплуатации и является важным критерием при выборе новой варочной панели.

Таблица 5: Сравнение типов гибкой подводки для газа

Часто задаваемые вопросы

При подключении газового оборудования у пользователей часто возникают типовые вопросы. Ответы на них помогут избежать ошибок и повысить уверенность в своих действиях.

• Можно ли менять газовый шланг самому?

  Да, замена газового шланга относится к категории работ, которые при наличии определенных навыков и соблюдении всех мер безопасности можно выполнить самостоятельно. Однако, если вы сомневаетесь, лучше вызвать специалиста.

• Как часто нужно проверять газовые соединения на утечки?

  Рекомендуется проводить проверку мыльным раствором не реже одного раза в полгода, а также после любого перемещения варочной панели или подозрения на запах газа.

• Что делать, если варочная панель не встает в паз столешницы?

  Не пытайтесь забивать панель силой. Снимите ее, тщательно проверьте размеры вырезанного отверстия и сравните их с размерами панели. Возможно, потребуется немного подкорректировать края проема.

• Как правильно выбрать длину газового шланга?

  Длина шланга должна быть достаточной для подключения без натяжения, но не избыточной. Оптимальная длина обычно составляет 1-1.5 метра. Слишком длинный шланг может провисать и быть подвержен повреждениям.

• Нужен ли отдельный автомат для электроподжига?

  Для электроподжига варочной панели обычно не требуется отдельный автомат, если мощность потребления невелика и есть свободная заземленная розетка. Однако, для максимальной безопасности можно установить отдельный автомат на 6-10 А.

• Что такое диэлектрическая вставка и зачем она нужна?

  Диэлектрическая вставка — это изолирующий элемент, который предотвращает прохождение блуждающих токов от газопровода к варочной панели. Это исключает риск возникновения искры и повышает электробезопасность.

• Можно ли использовать газовую панель, если она предназначена для другого типа газа?

  Нет, это опасно. Если панель предназначена для природного газа (метана), а у вас сжиженный (пропан-бутан), необходимо заменить форсунки на соответствующие. И наоборот. Форсунки обычно идут в комплекте или приобретаются отдельно.

• Что делать, если чувствуется запах газа?

  Немедленно перекройте подачу газа на главном кране, откройте окна для проветривания, не включайте и не выключайте электроприборы, не пользуйтесь открытым огнем. Выйдите из помещения и вызовите аварийную газовую службу.
