Подключение теплого пола к газовому котлу: руководство по монтажу

Создание комфортного микроклимата в доме с помощью системы теплого пола и газового котла является востребованным решением. Однако это сложная инженерная задача, требующая точных расчетов и аккуратного монтажа. Стоимость оборудования и работ может достигать значительных сумм, а неправильное подключение теплого пола к газовому котлу чревато неэффективной работой системы и перерасходом топлива. Весь процесс, от проектирования до запуска, занимает от нескольких дней до нескольких недель. Грамотное соединение и настройка системы обеспечивают равномерное распределение тепла и экономию энергоресурсов.

Предварительная подготовка к установке

Перед началом обустройства системы отопления критически важно провести всестороннюю оценку. Убедитесь, что выбранный газовый котел обладает достаточной мощностью для обогрева всех помещений, включая контуры теплого пола. Для успешного монтажа необходимы базовые навыки в сантехнике и электрике. Процесс установки может занять от одной до двух недель, поэтому оптимальным временем считается период до начала отопительного сезона для тестирования и корректировок.

Основные материалы для системы

Для создания надежной и эффективной системы теплого пола, работающей от газового котла, требуется тщательный подбор и расчет всех компонентов. Основой являются трубы для теплого пола, чаще всего из сшитого полиэтилена (PEX) или металлопластика, обладающие высокой теплопроводностью и долговечностью. Важно правильно рассчитать длину труб, исходя из площади помещения и шага укладки, обычно это 5-7 погонных метров на квадратный метр. Приобретать материалы рекомендуется у проверенных поставщиков или в специализированных магазинах. Примерная цена на трубы PEX составляет от 60 до 150 рублей за погонный метр.

Основные материалы, необходимые для монтажа:

• Трубы для теплого пола (PEX, PERT или металлопластик)
• Коллекторный узел (гребенка) с расходомерами и воздухоотводчиками
• Смесительный узел (трехходовой или четырехходовой клапан, циркуляционный насос)
• Крепежные элементы (клипсы, якорные скобы, монтажная сетка)
• Демпферная лента
• Теплоизоляционный материал (экструдированный пенополистирол, фольгированный утеплитель)
• Фитинги и запорная арматура (краны, переходники)
• Теплоноситель (вода или антифриз)
• Коллекторный шкаф
• Стяжка для пола (цементно-песчаная смесь)

Таблица 1: Основные материалы и их примерный расход

Инструментарий для монтажа

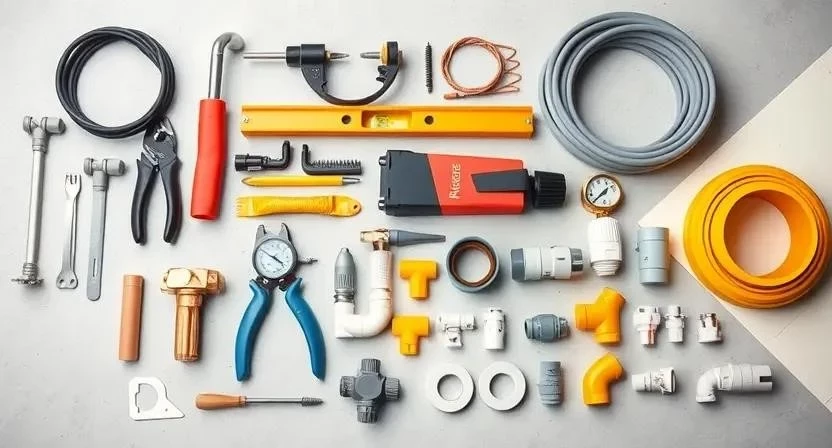

Для качественного монтажа системы теплого пола и подключения к газовому котлу потребуется набор специализированных инструментов. Некоторые, как пресс-клещи, дороги для одноразового использования, доступны в аренду. Другие, например, уровень или рулетка, являются базовыми.

Список основных инструментов (обязательные и желательные):

• Труборез для PEX/металлопластика: точная резка труб.
• Пресс-клещи: надежный обжим фитингов.
• Калибратор и фаскосниматель: подготовка концов труб.
• Строительный уровень: контроль горизонтальности.
• Рулетка: точные замеры и разметка.
• Манометр: контроль давления при опрессовке.
• Насос для опрессовки: проверка герметичности.
• Шуруповерт или перфоратор: крепление элементов.
• Тепловизор (желательно): контроль равномерности прогрева.

Организация рабочего пространства

Перед началом монтажных работ необходимо тщательно подготовить помещение. Организуйте рабочее пространство в котельной, где будет установлен газовый котел, и в жилых зонах для укладки теплого пола. Убедитесь, что рабочая зона свободна от посторонних предметов. Защитите прилегающие поверхности, мебель и стены от пыли и повреждений укрывным материалом. В котельной предусмотрите достаточно места для обслуживания котла, коллекторного и смесительного узлов. Подготовка существующей стяжки включает ее очистку от мусора и пыли, а также проверку на крупные дефекты.

Меры безопасности: Всегда используйте средства индивидуальной защиты (перчатки, очки). При работе с газовым оборудованием строго соблюдайте правила безопасности и доверяйте подключение газа только сертифицированным специалистам.

Подготовка основания для укладки

Качественная подготовка поверхности является залогом долговечности и эффективности системы теплого пола. Этот этап включает следующие шаги:

1. Очистка основания: Пол полностью очищается от строительного мусора, пыли и грязи.
2. Проверка ровности: Используйте строительный уровень, допустимые отклонения не более 2-3 мм на 2 метра. При необходимости выполните выравнивающую стяжку.
3. Гидроизоляция: При укладке на первом этаже или над неотапливаемым подвалом, уложите слой гидроизоляции (например, полиэтиленовую пленку).
4. Монтаж демпферной ленты: По периметру помещения, вдоль стен, укладывается демпферная лента для компенсации термического расширения стяжки.
5. Укладка теплоизоляционного материала: На основание укладывается слой утеплителя (экструдированный пенополистирол) толщиной от 30 до 100 мм. Важно обеспечить плотное прилегание плит.
6. Монтаж армирующей сетки: На теплоизоляцию может быть уложена армирующая сетка для крепления труб.
7. Проверка герметичности базовых узлов: Перед укладкой труб убедитесь в надежности крепления коллекторного и смесительного узлов, а также в отсутствии протечек.

Пример из практики: Однажды мы столкнулись с ситуацией, когда заказчик решил сэкономить на демпферной ленте. Через несколько месяцев после заливки стяжки и запуска системы появились трещины по периметру комнаты. Пришлось частично демонтировать покрытие, чтобы исправить ошибку, что привело к дополнительным расходам и задержкам.

Этапы установки системы

Установка системы теплого пола, подключенной к газовому котлу, требует последовательного выполнения всех этапов. От правильности каждого шага зависит эффективность и долговечность всей системы.

1. Выбор котла (1-2 дня): Определите необходимую мощность газового котла, учитывая площадь обогрева, теплопотери и наличие других потребителей. Выбирайте модели, совместимые с низкотемпературными контурами.
2. Монтаж коллекторного узла (0.5-1 день): Установите коллекторный шкаф и смонтируйте коллектор с расходомерами, воздухоотводчиками и дренажными кранами.

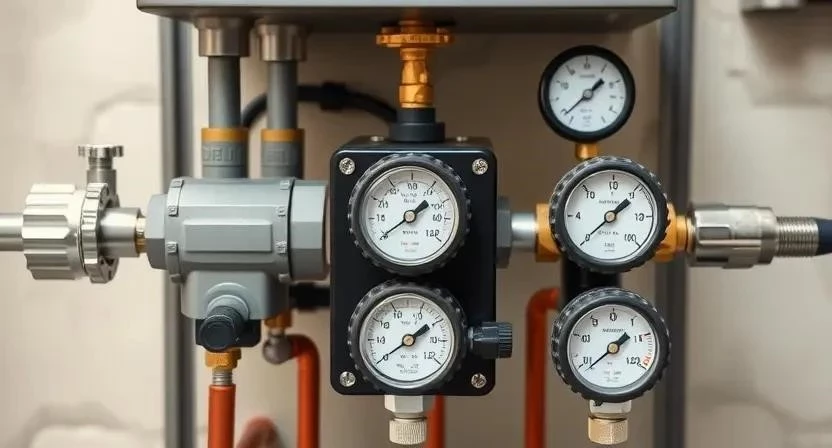

3. Установка смесительного узла (0.5-1 день): Критически важен для снижения температуры теплоносителя до 30-50°C. Установите трехходовой/четырехходовой клапан, циркуляционный насос, термостат.

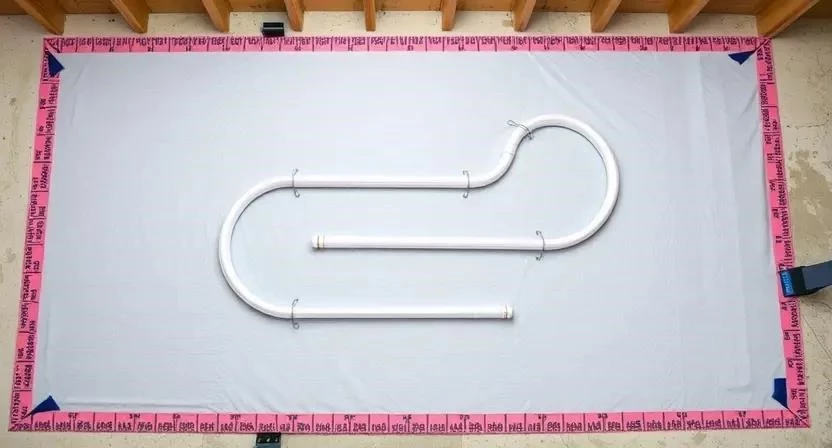

4. Разводка контуров пола (1-3 дня): Уложите трубы на подготовленное основание, соблюдая шаг укладки 10-30 см. Каждый контур — одна цельная труба.

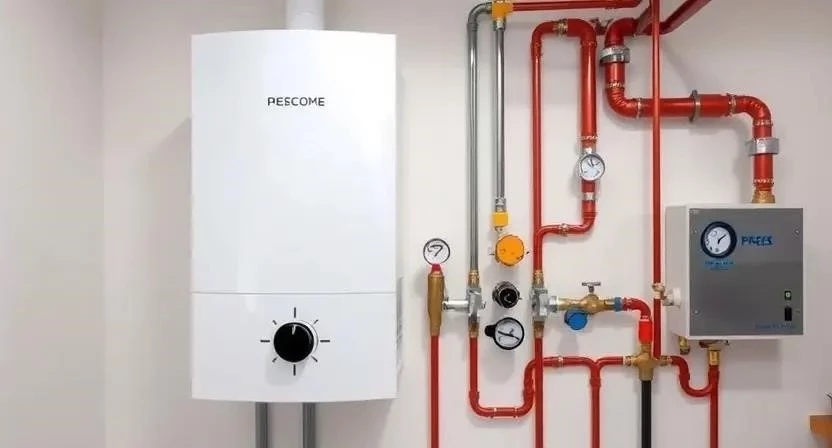

5. Соединение с котлом (1 день): Подключите коллекторный узел к подающей и обратной магистралям котла через смесительный узел. Установите запорную арматуру.
6. Заполнение системы (0.5 дня): Медленно заполните систему теплоносителем, удаляя воздух через воздухоотводчики. Контролируйте давление.
7. Опрессовка (1 день): Проведите гидравлическое испытание под давлением, в 1.5 раза превышающим рабочее (не менее 6 бар), в течение 24 часов для проверки герметичности.
8. Заливка стяжки (1-2 дня): После успешной опрессовки залейте стяжку толщиной не менее 3-5 см над трубами. Соблюдайте температурный режим.
9. Настройка температуры (0.5 дня): После полного высыхания стяжки (28 дней) начните постепенный прогрев. Установите желаемую температуру теплоносителя на смесительном узле (30-50°C) и на котле.
10. Балансировка контуров (0.5-1 день): С помощью расходомеров отрегулируйте поток теплоносителя в каждом контуре для равномерного прогрева.
11. Первый запуск и тестирование (1-2 дня): Запустите систему на полную мощность, контролируйте работу всех элементов, отсутствие шумов, протечек и равномерность прогрева.

Пример из практики: На одном из объектов при разводке контуров пола монтажник случайно повредил трубу PEX. Во время опрессовки обнаружилась утечка, и пришлось демонтировать часть уложенных труб для устранения повреждения. Это подчеркивает важность внимательности и обязательной опрессовки до заливки стяжки.

Особенности эксплуатации и монтажа

При работе с системой теплого пола, особенно при её взаимодействии с газовым котлом, следует учитывать ряд специфических моментов.

1. Температурные режимы: В контуры теплого пола нельзя подавать теплоноситель выше 50-55°C. Оптимальная температура составляет 30-50°C. Высокая температура повредит трубы и стяжку. Смесительный узел понижает температуру горячей воды из котла.
2. Влажность при заливке стяжки: Соблюдайте оптимальный уровень влажности в помещении, чтобы избежать быстрого высыхания и трещин.
3. Время высыхания стяжки: Полное высыхание занимает в среднем 28 дней. Преждевременный запуск повредит стяжку.
4. Совместимость материалов: Убедитесь, что все материалы (трубы, фитинги, теплоноситель, стяжка, напольное покрытие) совместимы и предназначены для теплого пола.
5. Гидравлическое равновесие: В сложных системах с несколькими контурами важно обеспечить равномерное распределение теплоносителя.
6. Давление в системе: Регулярно проверяйте давление, оно должно соответствовать рекомендациям производителя (1.5-2.5 бар).

Типичные ошибки при монтаже

При монтаже системы теплого пола и подключении ее к газовому котлу новички часто допускают ряд ошибок, которые могут серьезно повлиять на эффективность и безопасность работы.

1. Отсутствие смесительного узла: Критичная ошибка. Без него в пол подается горячий теплоноситель (до 90°C), что приводит к повреждению труб, стяжки и дискомфорту.
2. Неправильный шаг укладки трубы: Слишком большой шаг (более 30 см) вызывает «эффект зебры» – неравномерный прогрев. Слишком малый шаг – перерасход материалов.
3. Игнорирование демпферной ленты: Отсутствие ленты приводит к растрескиванию стяжки при термическом расширении.
4. Ошибки в расчете мощности котла: Недостаточная мощность газового котла для теплого пола не обеспечит комфортную температуру. Избыточная – перерасход топлива.
5. Неправильная опрессовка или ее отсутствие: Может привести к скрытым протечкам под стяжкой, обнаружение и устранение которых дорого и трудоемко.
6. Несоблюдение времени высыхания стяжки: Преждевременный запуск системы до полного высыхания может вызвать ее растрескивание.

Пример из практики: На одном из объектов заказчик самостоятельно уложил трубы с шагом 40 см. После запуска системы пол прогревался неравномерно. Пришлось демонтировать стяжку, переукладывать трубы с правильным шагом и заливать новую, что обошлось значительно дороже первоначальной «экономии».

Оценка затрат на систему

Определение общей стоимости системы теплого пола, работающей от газового котла, включает материалы, оборудование и оплату услуг монтажной бригады. Самостоятельное выполнение работ позволяет значительно сэкономить на оплате труда, но требует наличия соответствующих навыков и времени.

Примерный расчет стоимости для помещения площадью 50 м²:

Таблица 4: Примерный расчет стоимости системы теплого пола (на 50 м²)

Таблица 5: Сравнение стоимости монтажа

Обслуживание и эксплуатация

Эффективность и долговечность системы теплого пола, работающей от газового котла, зависят от регулярного обслуживания:

• Проверка давления: Ежемесячный контроль давления в отопительном контуре (1.5-2.5 бар).
• Промывка системы: Периодическая (раз в 3-5 лет) процедура для удаления отложений.
• Настройка автоматики: Регулярная проверка и корректировка термостатов и датчиков температуры.
• Контроль смесительного узла: Убедитесь в корректном поддержании заданной температуры теплоносителя.
• Проверка расширительного бака: Контроль давления воздуха для предотвращения гидроударов.

Соблюдение этих правил увеличивает срок службы оборудования: труб PEX до 50 лет, газовых котлов – 10-15 лет при регулярном обслуживании.

Другие системы отопления

Рассмотрим альтернативные варианты систем отопления, помимо подключения теплого пола к газовому котлу:

• Электрические котлы: Просты в монтаже, экологичны, но имеют высокие эксплуатационные расходы из-за стоимости электроэнергии. Подходят для небольших помещений или как резервный источник.
• Комбинированные системы (радиаторы + теплый пол): Позволяют сочетать быстрый прогрев радиаторов и комфорт теплого пола. Требуют более сложной гидравлической обвязки и точной балансировки для различных температурных режимов.
• Тепловые насосы: Высокоэффективны и экологичны, использующие энергию земли, воды или воздуха. Начальные инвестиции значительно выше, но эксплуатационные расходы очень низкие. Идеально подходят для систем с низкотемпературным теплоносителем.
• Твердотопливные котлы: Экономичны при наличии дешевого твердого топлива (дрова, уголь, пеллеты). Требуют регулярной загрузки топлива, наличия дымохода и буферной емкости для сглаживания температурных колебаний.
• Двухконтурные газовые котлы: Могут обеспечивать как отопление, так и горячее водоснабжение. При подключении теплого пола к двухконтурному котлу, важно убедиться в наличии достаточной мощности и необходимости смесительного узла.
• Системы с косвенным нагревом: Использование газового котла с бойлером косвенного нагрева для ГВС, что позволяет котлу работать только на отопление и теплый пол.
• Центральное отопление (для квартир): В некоторых случаях возможно подключение теплого пола к центральной системе, но это требует разрешений и часто сопряжено с ограничениями по давлению и температуре.
• Инфракрасные пленочные полы: Электрический вариант теплого пола, не требующий стяжки. Прост в монтаже, но имеет более высокие эксплуатационные расходы по сравнению с водяным полом от газа.

Таблица 6: Сравнение альтернативных систем отопления

Часто задаваемые вопросы

Часто задаваемые вопросы о взаимодействии газового котла и системы теплого пола:

• Можно ли подключать теплый пол без смесительного узла?

  Крайне не рекомендуется. Газовый котел подает высокотемпературный теплоноситель (60-90°C), что опасно для труб и покрытия пола. Смесительный узел снижает температуру до безопасных 30-50°C.

• Какая оптимальная температура подачи теплоносителя в теплый пол?

  Оптимальная температура подачи составляет 30-50°C. Температура поверхности пола при этом обычно не превышает 26-28°C.

• Как работает термостат для теплого пола?

  Термостат измеряет температуру в помещении или пола и управляет подачей теплоносителя в контуры, регулируя работу насоса или сервоприводов.

• Что делать, если один контур теплого пола холоднее других?

  Это указывает на проблему с балансировкой. Необходимо отрегулировать расходомеры на коллекторе для равномерного распределения тепла.

• Как рассчитать мощность котла для теплого пола?

  Учитывайте общие теплопотери здания, площадь помещений и потребность в ГВС. Рекомендуется 100 Вт на 1 м² площади, с запасом 15-20%.

• Нужен ли отдельный циркуляционный насос для теплого пола?

  Да, в большинстве случаев отдельный насос в смесительном узле обязателен для принудительной циркуляции по низкотемпературным контурам.

• Можно ли использовать антифриз в системе теплого пола?

  Да, можно, при риске замерзания. Но антифриз имеет более высокую вязкость и меньшую теплоемкость, что может снизить эффективность.

• Как часто нужно проводить обслуживание газового котла?

  Газовый котел требует ежегодного профессионального обслуживания для безопасной и эффективной работы.
