Переход на газовое отопление в частном доме требует полной перестройки инженерных сетей. Средний срок реализации такого проекта составляет от двух недель до месяца, а сложность работ оценивается как высокая из-за строгих норм безопасности. Изменение схемы разводки труб для газового котла позволяет оптимизировать теплопотери и снизить затраты на топливо. Правильный подход к монтажу гарантирует долговечность системы.
Подготовительный этап и требования
Работы по переустройству системы отопления начинаются с тщательной оценки сложности проекта. Владелец дома должен обладать соответствующей квалификацией или привлечь сертифицированных специалистов, так как вмешательство в газовые коммуникации требует обязательного получения разрешений и согласований с газовой службой. Оптимальными условиями для проведения монтажа считается период с пониженной влажностью воздуха и температурой в помещении не ниже +5 градусов.

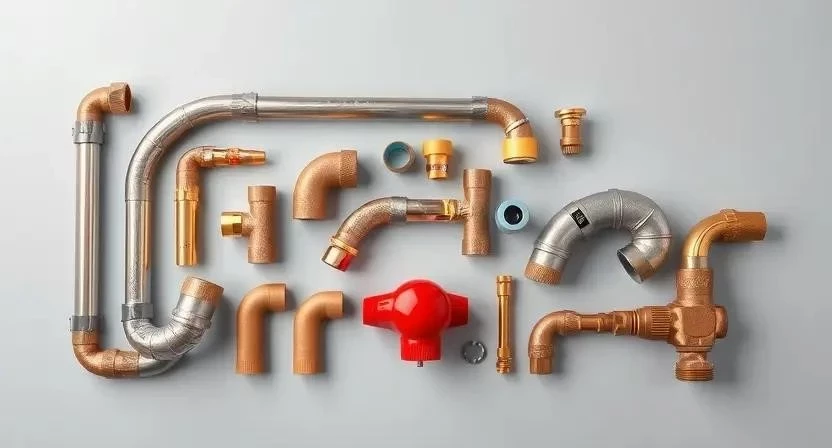

Подбор комплектующих для системы
Для качественного изменения конфигурации трубопроводов необходимо закупить материалы, соответствующие нормам СНиП. Выбор зависит от типа выбранной системы (лучевая, двухтрубная или однотрубная) и тепловых нагрузок здания.
- Металлические трубы (для участков с высоким давлением);
- Полиэтиленовые трубы (для наружной прокладки);
- Металлополимерные трубы (универсальный вариант для внутренних сетей);
- Фитинги различных диаметров;
- Запорная арматура (краны, вентили);
- Крепления и хомуты для фиксации магистралей;
- Теплоизоляционный материал;
- Уплотнительные прокладки и герметики.
| Тип материала | Количество (пример на 100 м2) | Расход на м2 | Ориентировочная цена за ед. | |
|---|---|---|---|---|
| Металлополимерная труба 20 мм | 80 м | 0.8 м | 150 руб. | 12 000 руб. |
| Металлополимерная труба 25 мм | 40 м | 0.4 м | 200 руб. | 8 000 руб. |
| Фитинги (набор) | 30 шт. | 0.3 шт. | 100 руб. | 3 000 руб. |
| Запорные краны | 6 шт. | 0.06 шт. | 450 руб. | 2 700 руб. |
| Теплоизоляция | 120 м | 1.2 м | 50 руб. | 6 000 руб. |

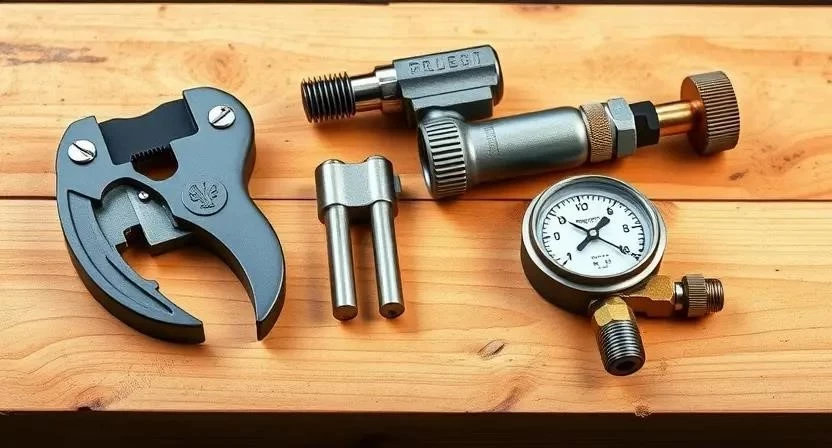

Инструментарий для монтажа
Специфика работы с газовым оборудованием и трубами разного диаметра требует наличия специализированного инструмента. Часть оборудования можно арендовать, чтобы сократить общие расходы на смету.
- Труборез (для ровного среза);
- Сварочный аппарат или паяльник (в зависимости от материала);
- Инструмент для обжима труб (пресс-клещи);
- Рулетка и строительный уровень;
- Опрессовщик для проверки герметичности;
- Средства индивидуальной защиты (перчатки, очки);
- Набор гаечных ключей.
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Труборез | Резка труб без деформации | Обязательно | 1 500 руб. |
| Пресс-клещи | Создание герметичных соединений | Обязательно | 8 000 руб. |
| Опрессовщик | Проверка системы давлением | Обязательно | 5 000 руб. |
| Лазерный уровень | Разметка трассы с уклоном | Желательно | 4 000 руб. |
| Сварочный аппарат | Соединение стальных труб | Обязательно (для металла) | 12 000 руб. |
Организация рабочего пространства
Сначала необходимо полностью освободить помещение от мебели и бытовой техники, чтобы обеспечить беспрепятственный доступ к точкам подключения. Полы и стены защищаются плотной пленкой. Особое внимание уделяется вентиляции: в котельной и помещениях с газовым оборудованием она должна быть исправно функционировать для предотвращения скопления газа.
Первичная подготовка коммуникаций
Демонтаж старых элементов системы отопления проводится аккуратно, чтобы не повредить несущие конструкции. После этого поверхности очищаются от пыли и остатков старой изоляции. Если в доме уже есть газовая магистраль, проводится ее ревизия на предмет коррозии и дефектов. Все выявленные повреждения устраняются до начала монтажа новой разводки.
Этапы реализации проекта
Процесс изменения схемы разводки труб выполняется строго последовательно. Нарушение очередности этапов может привести к необходимости переделки всей системы.
- Разработка проекта и его согласование с газовой службой согласно СНиП и СП.
- Выбор конфигурации разводки (лучевая, двухтрубная, однотрубная или магистральная).
- Закупка труб и фитингов, соответствующих требованиям газоснабжения.
- Разметка трассы прокладки трубопровода с учетом всех нормативных расстояний.
- Монтаж опор и креплений для фиксации труб.
- Резка труб и подготовка торцов к соединению.
- Соединение участков с помощью сварки, резьбы или пресс-фитингов.
- Установка коллекторов, циркуляционных насосов и запорной арматуры.

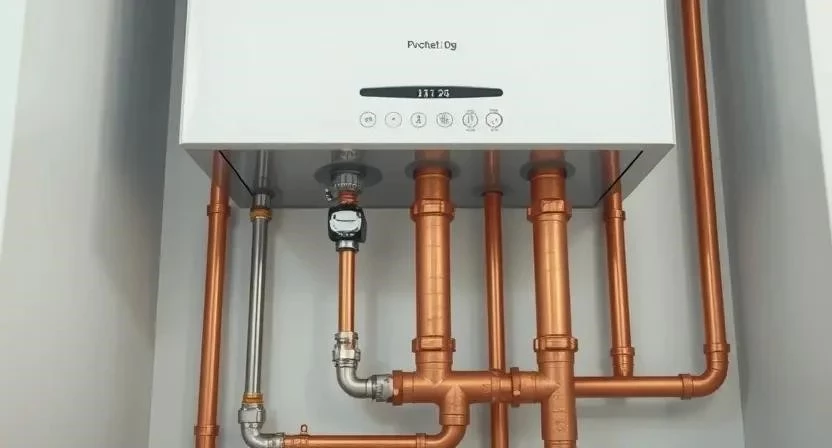

- Подключение системы к газовому котлу и радиаторам.
- Опрессовка системы для проверки герметичности всех стыков.
- Нанесение теплоизоляции на трубопроводы.
- Проведение пуско-наладочных работ и пробный запуск.
Из личного опыта: при разметке трассы в одном из домов я столкнулся с тем, что стандартные расстояния до электропроводки не соблюдались. Пришлось переносить точку крепления трубы на 15 см, чтобы пройти проверку газовой службы.
| Этап работ | Примерное время | Особенности |
|---|---|---|
| Проектирование и согласование | 7-14 дней | Требуется подпись газовой службы |
| Разметка и монтаж опор | 1 день | Соблюдение шага креплений |
| Сборка трубопровода | 3-5 дней | Соблюдение герметичности швов |
| Монтаж оборудования | 2 дня | Правильная установка насоса |
| Опрессовка и запуск | 1 день | Выдержка давления в течение 2-3 часов |
Технические особенности и нормы
Критически важно соблюдать уклон газопровода для безопасного отвода возможных скоплений газа. Расстояния до других инженерных коммуникаций должны строго соответствовать нормативам безопасности. В помещении с котлом обязательна работа вытяжки и наличие дымохода.
Совет из практики: для проверки уклона газопровода используйте лазерный уровень вместо обычного пузырькового, это исключает погрешность на длинных участках магистрали.
Типичные промахи при монтаже
Ошибки в расчетах часто приводят к неправильному выбору диаметра труб, из-за чего теплоноситель не доходит до дальних радиаторов. Несогласованные изменения схемы разводки могут стать причиной отказа в эксплуатации системы газовой службой. Отсутствие уклона или использование неподходящих материалов (например, обычного пластика вместо металлополимера в зонах перегрева) ведет к утечкам.
Пример из опыта: в одном случае заказчик решил сэкономить и установил трубы меньшего диаметра на подающем контуре. В итоге радиаторы в конце ветки оставались холодными даже при максимальной мощности котла. Помогла только полная замена магистрали.
Финансовая составляющая проекта
Общая стоимость зависит от выбранной схемы разводки и стоимости материалов. При самостоятельном монтаже экономия может составить до 40%, однако это допустимо только для отопительного контура, а не для газовых труб.
- Затраты на материалы и фитинги.
- Стоимость разработки и согласования проекта.
- Оплата услуг монтажников.
- Расходы на пуско-наладку.
- Дополнительные сборы за подключение газа.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 25 000 | 25 000 | 0 |
| Проект и согласование | 10 000 | 10 000 | 0 |
| Монтажные работы | 0 | 30 000 | 30 000 |
| Пуско-наладка | 0 | 5 000 | 5 000 |
| 35 000 | 70 000 | 35 000 |
Эксплуатация и техническое обслуживание
После завершения всех работ система переходит в режим эксплуатации. Рекомендуется проводить регулярный осмотр соединений на предмет протечек теплоносителя. Газовое оборудование требует обязательного технического осмотра сотрудниками газовой службы согласно установленному графику. Полноценно использовать систему можно только после получения акта о готовности и пуска газа.
Сравнение технологических решений
Выбор между однотрубной и двухтрубной схемами зависит от количества комнат и требуемого комфорта. Однотрубная система дешевле и проще в монтаже, но радиаторы в конце линии греют хуже. Двухтрубная разводка обеспечивает равномерный прогрев всех приборов, но требует большего расхода труб.

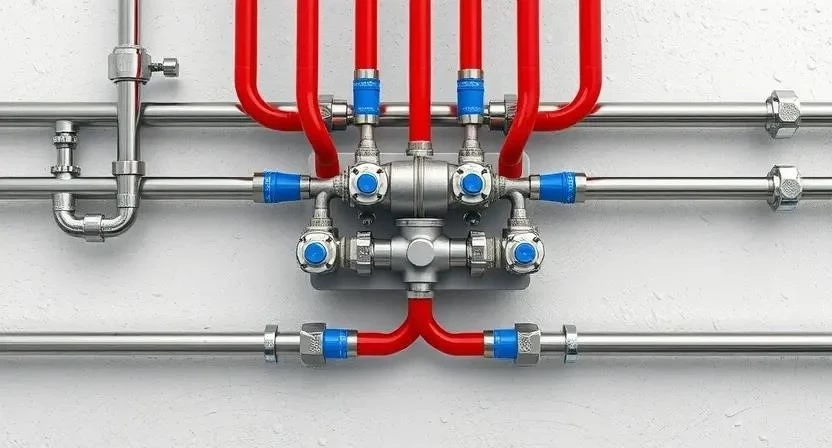

Лучевая разводка считается самой современной: от одного коллектора к каждому радиатору идет своя пара труб, что позволяет индивидуально регулировать температуру в каждой комнате. С точки зрения долговечности металлополимерные трубы выигрывают у стальных за счет отсутствия коррозии, хотя сталь более устойчива к экстремальным температурам.
Ответы на популярные вопросы
Нужен ли проект для изменения схемы разводки труб при переходе на газ?
Да, любой перенос газовых труб или изменение конфигурации системы требует согласованного проекта.
Можно ли самостоятельно менять газовые трубы в частном доме?
Нет, работы с газопроводом должны выполнять только сертифицированные специалисты с соответствующим допуском.
Какой уклон должен быть у газопровода?
Уклон должен быть предусмотрен для отвода газа или конденсата в соответствии с требованиями СНиП.
Какие трубы можно использовать для газового отопления?
Для газа — стальные или специализированные полимерные, для теплоносителя — металлополимерные, полипропиленовые или стальные.
Как часто нужно проверять газовое оборудование?
Технический осмотр проводится ежегодно или согласно регламенту газовой службы.
Что такое двухтрубная схема отопления и ее преимущества?
Это система с отдельными подающим и обратным трубопроводами, что исключает падение температуры теплоносителя к концу линии.
Как рассчитать диаметр труб для газового котла?
Диаметр рассчитывается на основе теплового расчета здания и суммарной мощности всех отопительных приборов.
Какие разрешения нужны для установки газового котла?
Требуется технический проект, разрешение от газовой службы и акт о соответствии помещения нормам безопасности.
Как обеспечить безопасность при работе с газовой системой?
Соблюдать нормы вентиляции, использовать только сертифицированные материалы и проводить регулярную проверку соединений мыльным раствором или течеискателем.
В чем отличие лучевой разводки от магистральной?
В магистральной трубы идут последовательно от одного прибора к другому, в лучевой — от общего коллектора к каждому прибору отдельно.
