Организация вентиляции в каркасном доме

В каркасных домах, благодаря современным технологиям строительства, достигается высокая степень герметичности ограждающих конструкций. Эта особенность, обеспечивающая отличную теплоизоляцию и энергоэффективность, одновременно создает риск застоя воздуха, повышения влажности и образования конденсата внутри помещений. Отсутствие должного воздухообмена может привести к появлению плесени, разрушению строительных материалов и ухудшению самочувствия жильцов. Организация эффективной вентиляции в каркасном доме является ключевой задачей, требующей тщательного планирования и точного исполнения, чтобы поддерживать здоровый микроклимат и продлить срок службы строения.

Что необходимо знать перед началом работ

Прежде чем приступить к созданию системы воздухообмена, важно провести комплексную подготовку. В первую очередь, это оценка герметичности контура здания, поскольку от этого зависит расчет кратности воздухообмена. Необходимо определить зоны притока и вытяжки воздуха, чтобы обеспечить наиболее эффективное движение воздушных масс. Планирование этих аспектов поможет избежать ошибок и оптимизировать процесс. Выполнение работ по монтажу вентиляции требует определенных навыков, особенно при работе с электрооборудованием и герметизацией. Время выполнения может варьироваться от нескольких дней до недели, в зависимости от сложности выбранной системы и площади дома.

Материалы, необходимые для монтажа

Для создания эффективной системы вентиляции потребуется ряд ключевых компонентов. Выбор материалов напрямую влияет на долговечность и производительность всей конструкции.

• Гибкие воздуховоды (гофрированные, из алюминия или ПВХ)
• Жесткие воздуховоды (пластиковые, оцинкованные)
• Вентиляционные решетки (для притока и вытяжки)
• Приточные клапаны (КИВ)
• Вытяжные вентиляторы (для санузлов, кухни)
• Рекуператор (для приточно-вытяжной системы)
• Уплотнительные ленты и герметики
• Крепежные элементы (хомуты, скобы, подвесы)
• Фильтры для приточного воздуха
• Обратные клапаны
• Монтажная пена
• Изоляционные материалы для воздуховодов
• Диффузоры

Таблица 1: Примерный расход и стоимость материалов для вентиляции

Инструменты, необходимые для работы

Для выполнения монтажных работ потребуется стандартный набор строительных инструментов, а также некоторые специализированные приспособления. Наличие правильного инструмента значительно упрощает процесс и гарантирует качество сборки.

• Перфоратор с набором буров и коронок
• Шуруповерт с битами
• Строительный уровень
• Измерительная рулетка и маркер
• Нож для резки воздуховодов и изоляции
• Герметик и пистолет для него
• Монтажная пена
• Пассатижи, отвертки
• Кусачки
• Защитные очки и перчатки
• Стремянка или строительные леса
• Аренда анемометра для расчета потоков (желательно)
• Детектор скрытой проводки (желательно)

Подготовка помещения к монтажу

Прежде чем приступить к прокладке вентиляционных каналов, необходимо тщательно подготовить пространство. Этот этап включает в себя планирование и защиту.

1. Планирование трасс: Определите оптимальные маршруты прохождения воздуховодов, учитывая расположение несущих конструкций, электрических коммуникаций и сантехники. Важно минимизировать количество изгибов и поворотов для сохранения эффективности потока воздуха.

2. Разметка отверстий: Точно разметьте места для всех отверстий в стенах, потолках и перекрытиях, через которые будут проходить воздуховоды и устанавливаться вентиляционные решетки или клапаны. Используйте строительный уровень для обеспечения горизонтальности и вертикальности.

3. Защита отделки и мебели: Если в доме уже выполнена чистовая отделка или имеется мебель, ее следует тщательно укрыть пленкой или удалить из рабочей зоны, чтобы предотвратить повреждения и загрязнения во время сверления и монтажа.

Подготовка поверхностей

Качественная подготовка поверхностей является залогом герметичности и долговечности всей вентиляционной системы. Особое внимание уделяется пароизоляции и местам примыканий.

1. Проверка пароизоляции: В каркасном доме крайне важна целостность пароизоляционного слоя. Перед монтажом вентиляции убедитесь, что пароизоляция не имеет разрывов, проколов или щелей. Любые повреждения могут привести к образованию точки росы внутри стен и появлению конденсата, что губительно для деревянных конструкций. При обнаружении дефектов, их следует немедленно устранить специальными лентами или герметиками.

2. Подготовка мест примыкания: Места, где вентиляционные каналы будут примыкать к внешним стенам или проходить через перекрытия, требуют особого подхода. Здесь необходимо создать герметичное соединение, чтобы исключить утечки воздуха и проникновение влаги. Для этого поверхность вокруг отверстий должна быть чистой, сухой и ровной.

3. Герметизация проемов: После сверления отверстий для воздуховодов, их кромки следует обработать, а сам проем тщательно герметизировать. Используйте монтажную пену для заполнения крупных щелей и специальный герметик или уплотнительные ленты для создания плотного прилегания воздуховода к конструкции. Это предотвратит мостики холода и потерю тепла. Особое внимание уделяется герметизации вокруг приточных клапанов и вытяжных вентиляторов, чтобы исключить неконтролируемый приток или отток воздуха.

Пошаговая инструкция по монтажу вентиляции

Установка эффективной вентиляционной системы в каркасном доме требует последовательного выполнения ряда шагов. Каждый этап имеет свои особенности и временные рамки.

1. Составление схемы вентиляции (приток-вытяжка) (Время: 1-2 часа). Начните с детального планирования. Определите, где будут расположены приточные клапаны (обычно в жилых комнатах) и вытяжные каналы (кухня, санузлы, гардеробные). Учитывайте принцип перетока воздуха из «чистых» зон в «грязные».

   Пример из опыта: Однажды при проектировании я столкнулся с тем, что заказчик хотел разместить приточный клапан прямо над радиатором отопления. Мы скорректировали схему, чтобы избежать прямого потока холодного воздуха на горячую поверхность и обеспечить равномерное распределение тепла.
2. Расчет диаметра воздуховодов исходя из объема помещений (Время: 1-3 часа). Используйте формулы для расчета необходимого воздухообмена (кратности) для каждого помещения. На основе полученных данных выберите диаметр воздуховодов, чтобы обеспечить требуемую скорость воздуха без излишнего шума.


   Таблица 2: Расчет диаметра воздуховодов в зависимости от площади комнаты

   Площадь комнаты (м²)	Объем комнаты (м³) при высоте 2.7 м	Рекомендуемый воздухообмен (м³/ч)	Минимальный диаметр воздуховода (мм)	Применение
   До 10	До 27	30-50	100	Небольшие спальни, кабинеты
   10-15	27-40.5	50-80	125	Средние спальни, детские
   15-25	40.5-67.5	80-120	150	Гостиные, большие спальни
   25-40	67.5-108	120-200	160-200	Просторные гостиные, студии
   Кухня	—	60-90 (с плитой)	125-150	Вытяжка над плитой
   Санузел	—	25-50	100-125	Вентиляция санузлов

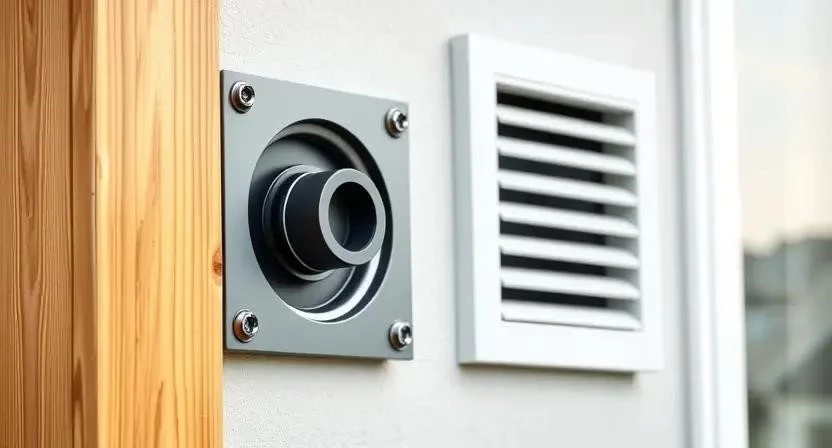

3. Монтаж приточных отверстий и клапанов (КИВ) (Время: 2-4 часа на клапан). Просверлите отверстия в наружных стенах согласно разметке. Установите приточные клапаны или бризеры, тщательно герметизируя стыки с помощью монтажной пены и герметика. Важно обеспечить уклон наружу для предотвращения попадания влаги.

   Меры безопасности: При сверлении внешних стен используйте средства индивидуальной защиты (очки, перчатки) и убедитесь в отсутствии скрытых коммуникаций.

   Пример из опыта: На одном объекте мы столкнулись с проблемой сверления отверстий в стене, где проходили электрические кабели. Пришлось использовать детектор скрытой проводки, чтобы избежать повреждений и обеспечить безопасный монтаж.

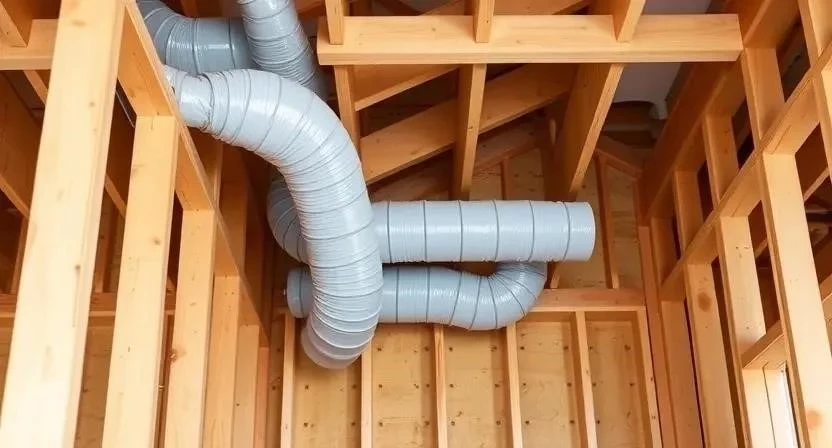

4. Прокладка вытяжных каналов из «грязных» зон (кухня, санузлы) (Время: 4-8 часов). Проложите воздуховоды от вытяжных отверстий в кухне, санузлах до центрального вытяжного канала или до индивидуальных вытяжных вентиляторов. Используйте жесткие воздуховоды там, где это возможно, для минимизации потерь давления.

   Нюанс: Вентиляционные каналы из кухни и санузлов не должны пересекаться или объединяться в один, чтобы запахи не распространялись по дому.

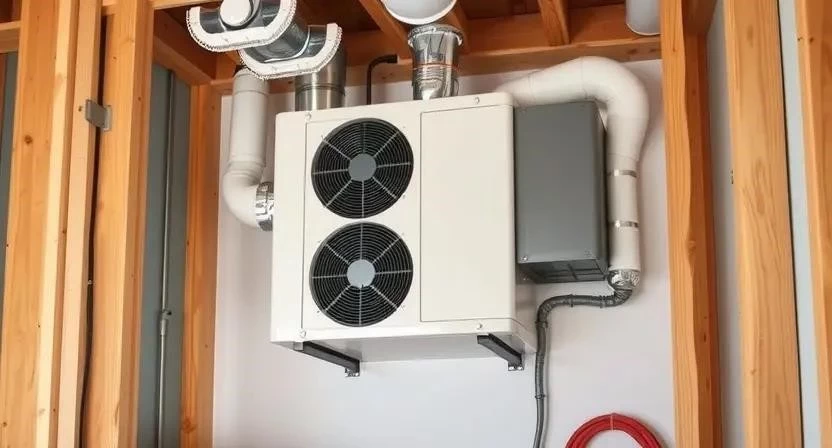

5. Установка вентиляторов или рекуператора (Время: 3-6 часов). В зависимости от выбранной системы, установите вытяжные вентиляторы в санузлах и на кухне, либо смонтируйте центральный приточно-вытяжной рекуператор. Рекуператор обычно размещают в техническом помещении или на чердаке.
6. Соединение элементов системы и герметизация стыков (Время: 6-10 часов). Соедините все участки воздуховодов, используя соединительные элементы, хомуты и уплотнительные ленты. Каждый стык должен быть максимально герметизирован, чтобы исключить утечки воздуха и потерю эффективности.

   Пример из опыта: Однажды мы обнаружили, что после монтажа системы в доме сохраняется легкий запах сырости. При детальной проверке выяснилось, что один из стыков воздуховода на чердаке был недостаточно герметизирован, и влажный воздух из помещения проникал в утеплитель. Повторная герметизация полностью решила проблему.

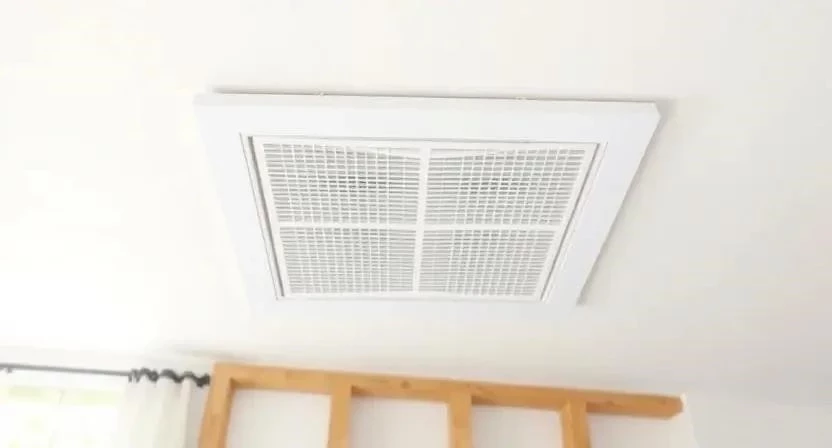

7. Монтаж диффузоров и вентиляционных решеток (Время: 2-4 часа). Установите внутренние диффузоры и вентиляционные решетки в приточных и вытяжных точках. Они не только выполняют декоративную функцию, но и помогают регулировать направление и объем воздушного потока.
8. Организация вентиляционного зазора в перекрытиях пола и кровле (Время: 4-8 часов). Для каркасного дома критически важна вентиляция подпольного пространства и кровли. Убедитесь, что предусмотрены продухи в фундаменте (для пола) и аэраторы/коньковые вентиляторы (для кровли) для удаления влаги и предотвращения гниения конструкций.

   Частые ошибки: Игнорирование вентиляции фундамента может привести к накоплению влаги под домом и гниению деревянных элементов.
9. Проверка тяги и герметичности системы (Время: 1-2 часа). После завершения монтажа проведите тестовый запуск системы. Проверьте тягу с помощью листа бумаги у решеток. Используйте дымогенератор или анемометр для более точной оценки герметичности и распределения потоков.
10. Настройка автоматики и таймеров (Время: 1-3 часа). Если система оснащена автоматикой (датчики влажности, температуры, таймеры), настройте ее для оптимальной работы. Это позволит поддерживать комфортный микроклимат и экономить электроэнергию.

Важные нюансы при монтаже

При организации вентиляции в каркасном доме необходимо учитывать ряд специфических моментов, которые могут существенно повлиять на эффективность и долговечность системы.

Борьба с конденсатом в трубах: Воздуховоды, проходящие через холодные зоны (чердак, неотапливаемые помещения), должны быть тщательно утеплены. Разница температур между внутренним воздухом и поверхностью воздуховода может привести к образованию конденсата, который стекает и вызывает намокание конструкций. Используйте специализированную теплоизоляцию для воздуховодов.
Соблюдение температурного режима при монтаже: Некоторые герметики и монтажные пены имеют ограничения по температуре применения. Убедитесь, что работы проводятся в условиях, рекомендованных производителем материалов, чтобы обеспечить их правильное высыхание и адгезию.
Совместимость материалов воздуховодов с утеплителем: При прокладке воздуховодов через слои утеплителя убедитесь, что материалы совместимы и не вызывают химических реакций. Например, некоторые виды пенопласта могут быть чувствительны к определенным пластикам. Также важно обеспечить минимальное сдавливание утеплителя воздуховодами, чтобы не создавать мостики холода.
Учет пароизоляции: Любое нарушение целостности пароизоляционного слоя при прокладке воздуховодов должно быть немедленно и тщательно загерметизировано. Это критически важно для предотвращения проникновения влаги в стены и образования точки росы.
Уклон воздуховодов: В горизонтальных участках воздуховодов, особенно в вытяжных каналах, рекомендуется небольшой уклон в сторону вытяжного вентилятора или наружу, чтобы конденсат не скапливался внутри.
Шумоизоляция: Для снижения шума от работающих вентиляторов и потока воздуха используйте шумоизолированные воздуховоды или устанавливайте глушители. Места крепления вентиляторов к конструкциям также должны быть виброизолированы.

Типичные ошибки при организации вентиляции

Неправильное проектирование или монтаж вентиляционной системы может привести к серьезным проблемам, снижению комфорта и даже повреждению конструкций дома. Избегание этих распространенных ошибок поможет создать эффективную и долговечную систему.

1. Отсутствие притока при наличии вытяжки: Это одна из самых частых и критичных ошибок. Если в доме есть мощная вытяжка (например, на кухне или в санузлах), но нет организованного притока свежего воздуха, создается вакуум. Это приводит к тому, что воздух начинает просачиваться через любые щели в конструкциях, вытягивая тепло и влагу из стен, что может вызвать образование конденсата и гниение.
2. Нарушение целостности пароизоляции: Каркасный дом требует строжайшего контроля за пароизоляционным контуром. При прокладке воздуховодов или монтаже приточных клапанов часто повреждается пароизоляция, а места повреждений не герметизируются должным образом. Это приводит к проникновению влажного воздуха в утеплитель и образованию точки росы.
3. Неправильный диаметр труб: Использование воздуховодов слишком малого диаметра приводит к увеличению скорости воздуха, что вызывает шум и рост энергопотребления вентиляторов. Слишком большой диаметр может быть неэффективным из-за снижения скорости потока и неэкономичным в монтаже.
4. Игнорирование вентиляции фундамента: Подпольное пространство каркасного дома должно хорошо проветриваться, чтобы предотвратить скопление влаги, развитие плесени и гниение деревянных конструкций. Отсутствие или недостаток продухов в фундаменте является серьезной ошибкой.
5. Отсутствие шумоизоляции: Шум от работающих вентиляторов и потока воздуха в воздуховодах может стать источником постоянного дискомфорта. Игнорирование шумоизоляции воздуховодов и виброизоляции вентиляторов приводит к акустическому загрязнению помещений.
6. Недостаточная герметизация стыков: Любые неплотности в соединениях воздуховодов приводят к утечкам воздуха, снижению эффективности системы и потере тепла. Это особенно критично для приточно-вытяжных систем с рекуперацией.
7. Неправильное расположение приточных и вытяжных отверстий: Если приток и вытяжка расположены слишком близко друг к другу или в нелогичных зонах, это может привести к «короткому замыканию» воздушных потоков, когда свежий воздух сразу же удаляется, не успевая обновить воздух во всем помещении.

Расчет стоимости вентиляционной системы

Определение бюджета на вентиляцию включает в себя затраты на материалы и оплату монтажных работ. Стоимость может значительно варьироваться в зависимости от выбранного типа системы и ее сложности.

Таблица 3: Смета материалов и работ для среднего каркасного дома (100-120 м²)

Сравнение затрат на естественную и принудительную вентиляцию:

Уход за системой после завершения монтажа

Поддержание вентиляционной системы в рабочем состоянии требует регулярного обслуживания. Это гарантирует ее долговечность и эффективность, а также сохранение здорового микроклимата в доме.

Очистка фильтров: Приточные фильтры необходимо регулярно очищать или менять, особенно в системах с рекуперацией. Частота зависит от загрязненности воздуха и интенсивности использования, но обычно это раз в 3-6 месяцев. Забитые фильтры снижают приток воздуха и увеличивают нагрузку на вентиляторы.
Проверка работоспособности вентиляторов: Периодически проверяйте, как работают вытяжные вентиляторы и вентиляторы рекуператора. Убедитесь в отсутствии посторонних шумов, вибраций и свободном вращении лопастей.
Контроль влажности в доме: Используйте гигрометр для мониторинга уровня влажности. Оптимальный диапазон составляет 40-60%. Если влажность постоянно выходит за эти пределы, возможно, требуется корректировка работы вентиляции или дополнительная настройка автоматики.
Очистка вентиляционных решеток и диффузоров: На них может скапливаться пыль и грязь. Регулярная очистка улучшает эстетический вид и не препятствует свободному прохождению воздуха.
Проверка герметичности: Раз в несколько лет рекомендуется осматривать стыки воздуховодов и места примыкания на предмет нарушения герметичности.
Сроки обслуживания: Для систем с рекуперацией рекомендуется ежегодное профессиональное обслуживание, включающее проверку электроники, чистку теплообменника и диагностику всей системы.

Альтернативные варианты вентиляции

При выборе системы вентиляции для каркасного дома важно рассмотреть различные подходы, каждый из которых имеет свои преимущества и недостатки.

1. Естественная вентиляция: Основана на разнице давлений и температур внутри и снаружи дома. Приток воздуха осуществляется через приточные клапаны или неплотности, а вытяжка — через вертикальные вентиляционные каналы.
Плюсы: Низкая стоимость монтажа и эксплуатации, простота устройства.
Минусы: Низкая эффективность в безветренную погоду или при малом перепаде температур, неконтролируемые потери тепла, невозможность фильтрации воздуха.
2. Приточно-вытяжная система с рекуперацией (ПВУ): Наиболее современный и энергоэффективный вариант. Обеспечивает приток свежего и удаление отработанного воздуха, при этом тепло от вытяжного воздуха передается приточному, минимизируя потери тепла.
Плюсы: Высокая эффективность, контроль влажности, фильтрация воздуха, значительная экономия на отоплении.
Минусы: Высокая стоимость оборудования и монтажа, потребление электроэнергии, необходимость регулярного обслуживания.
3. Компактные бризеры (локальные приточно-вытяжные установки): Устанавливаются в отдельных комнатах. Обеспечивают приток свежего воздуха с фильтрацией и подогревом, некоторые модели имеют функцию рекуперации.
Плюсы: Простота монтажа (в одной комнате), локальный контроль микроклимата, фильтрация.
Минусы: Не решают проблему вентиляции всего дома комплексно, могут быть шумными, высокая стоимость для каждой комнаты.

Часто задаваемые вопросы о вентиляции

Многие владельцы каркасных домов сталкиваются с похожими вопросами при планировании и эксплуатации вентиляционных систем. Здесь собраны ответы на наиболее распространенные из них.

Насколько сильно шумит вентиляция? Уровень шума зависит от типа системы, качества оборудования и правильности монтажа. Естественная вентиляция практически бесшумна. Принудительные системы, особенно с мощными вентиляторами, могут создавать слышимый шум. Использование качественных вентиляторов, шумоизолированных воздуховодов и правильная виброизоляция при монтаже позволяют значительно снизить уровень шума до комфортных значений (обычно до 25-30 дБ в жилых помещениях).
Влияет ли вентиляция на счета за отопление? Да, влияет. Естественная вентиляция приводит к значительным потерям тепла, так как холодный воздух поступает напрямую с улицы, а теплый удаляется. Приточно-вытяжные системы с рекуперацией, наоборот, позволяют существенно сократить расходы на отопление, возвращая до 90% тепла из удаляемого воздуха. Это делает их более экономичными в долгосрочной перспективе, несмотря на более высокие первоначальные затраты.
Можно ли смонтировать вентиляцию после чистовой отделки? Монтаж полноценной приточно-вытяжной системы с разветвленной сетью воздуховодов после чистовой отделки крайне затруднителен и дорог, так как потребует частичного демонтажа потолков и стен. Однако можно установить локальные решения, такие как приточные клапаны или компактные бризеры, которые требуют лишь сверления отверстий в наружных стенах. Вытяжные вентиляторы в санузлах и на кухне также можно установить, используя существующие вентканалы или проложив новые по поверхности с декоративным коробом.
Что выбрать: рекуператор или кондиционер? Это два разных устройства с разными функциями. Рекуператор предназначен для обеспечения постоянного притока свежего воздуха и сохранения тепла (или прохлады летом) за счет теплообмена. Он не охлаждает воздух до заданной температуры. Кондиционер, в свою очередь, охлаждает или нагревает воздух в помещении, но не обеспечивает полноценный приток свежего воздуха. Для создания идеального микроклимата в каркасном доме оптимально использовать оба устройства: рекуператор для воздухообмена и кондиционер для точного контроля температуры.
Как часто нужно обслуживать систему? Частота обслуживания зависит от типа системы и условий эксплуатации. Фильтры в приточно-вытяжных системах рекомендуется менять или чистить каждые 3-6 месяцев. Проверку вентиляторов и общую диагностику системы желательно проводить раз в год. Для естественной вентиляции достаточно периодически проверять проходимость каналов и чистоту решеток.
Что такое вентиляционный зазор в стенах? В каркасных домах часто предусматривается вентилируемый фасад, где между утеплителем и внешней обшивкой оставляется воздушный зазор. Он необходим для отвода влаги, которая может проникать изнутри помещения через пароизоляцию или образовываться в утеплителе. Этот зазор обеспечивает выветривание влаги и продлевает срок службы конструкций.
