Организация горячего водоснабжения в частном доме требует решения задачи по обеспечению стабильного напора и температуры воды во всех точках разбора. Монтаж такой системы занимает от 3 до 7 рабочих дней, а стоимость базового комплекта оборудования начинается от 80 fileSize 120 тысяч рублей. Одноконтурный котел с бойлером косвенного нагрева позволяет полностью разделить функции отопления и подготовки ГВС, что исключает скачки температуры при одновременном использовании кранов. Правильный подбор компонентов гарантирует долговечность всей инженерной сети.
Принципы работы совмещенной системы

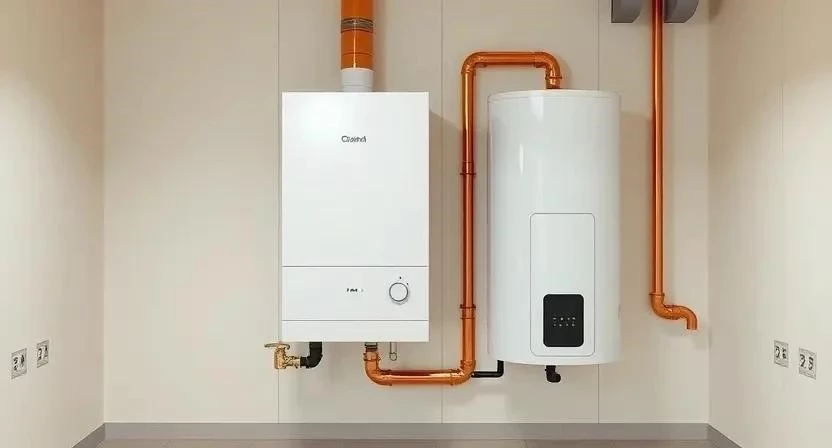

Данная конфигурация представляет собой связку из основного нагревательного прибора и отдельного накопительного бака. Котел отвечает исключительно за нагрев теплоносителя, который затем циркулирует по контуру отопления и через змеевик в бойлере передает тепло воде для бытовых нужд. Такая схема считается профессиональной, так как позволяет аккумулировать большой объем горячей воды, доступной мгновенно.
Разделение функций снижает нагрузку на теплообменник котла, продлевая срок его службы. Теплоноситель в системе ГВС не смешивается с водой из крана, что предотвращает коррозию внутренних элементов. Автоматика управляет приоритетом нагрева, переключая поток энергии на бойлер при падении температуры воды в баке.
Разновидности доступного оборудования
Рынок предлагает различные варианты исполнения накопительных емкостей и источников тепла. Бойлеры разделяют на настенные модели для компактных котельных и напольные варианты с большим объемом. Котлы могут быть газовыми, электрическими или твердотопливными, что позволяет адаптировать систему под имеющиеся ресурсы.
Выбор типа оборудования зависит от доступной площади помещения и требуемого объема воды. Напольные БКН обычно обладают более высокой надежностью и объемом, в то время как настенные экономят пространство.
| Тип оборудования | Разновидность | Особенности конструкции | Основное применение |
|---|---|---|---|
| Бойлеры (БКН) | Напольные | Большой объем, усиленный корпус | Просторные котельные, большие семьи |
| Бойлеры (БКН) | Настенные | Компактный размер, меньший объем | Малые помещения, квартиры |
| Котлы | Газовые | Высокий КПД, низкая стоимость топлива | Дома с газоснабжением |
| Котлы | Электрические | Простота монтажа, отсутствие дымохода | Небольшие дома, дачи |
| Котлы | Твердотопливные | Автономность, работа на дровах/угле | Удаленные объекты без газа |
Технические параметры и характеристики
Эффективность работы системы определяется мощностью котла и объемом бака. Для комфортного использования важно, чтобы мощность нагревателя позволяла быстро восстановить температуру в БКН после интенсивного расхода. Материал теплообменника (нержавеющая сталь или эмалированная сталь) напрямую влияет на устойчивость к коррозии и срок эксплуатации.
Класс энергоэффективности показывает, сколько ресурсов затрачивается на нагрев одного литра воды. Время нагрева зависит от мощности змеевика и начальной температуры воды в водопроводе.
| Параметр | Значение (Средний дом) | Влияние на систему |
|---|---|---|
| Мощность котла | 12–24 кВт | Скорость нагрева и площадь отопления |
| Объем БКН | 120–300 литров | Запас горячей воды без включения котла |
| Материал бака | Нержавеющая сталь | Срок службы и гигиеничность воды |
| КПД системы | 92–98% | Экономия топлива и электроэнергии |
| Время нагрева | 2–5 часов | Скорость восстановления ресурса ГВС |
Оптимальная область применения
Связка одноконтурного котла и БКН идеально подходит для домов площадью от 100 м², где предусмотрено более двух точек водоразбора (например, две ванные комнаты и кухня). В таких условиях двухконтурные модели не справляются с нагрузкой, вызывая перепады температуры.
Ограничения по месту установки минимальны, однако требуется выделить отдельную зону под бойлер и группу безопасности. Система совместима с любым видом топлива, что делает ее универсальным решением для частного сектора.
Технология и этапы монтажа

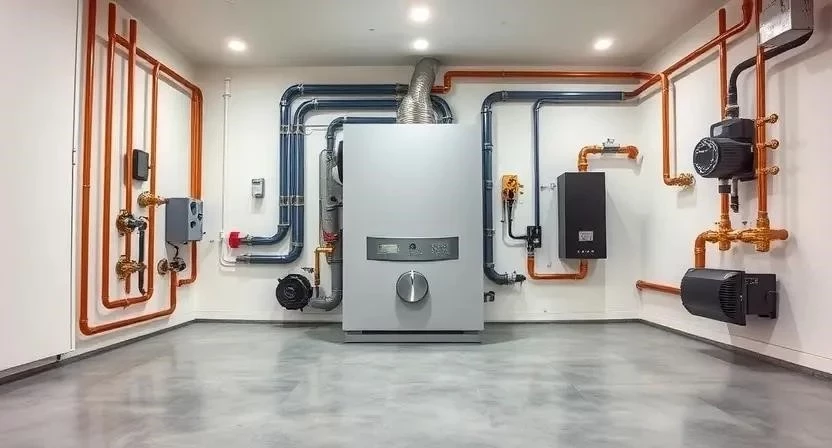

Установка оборудования требует точного соблюдения схемы подключения и использования качественных узлов. Основными элементами системы являются циркуляционный насос и трехходовой клапан, который перенаправляет теплоноситель либо в радиаторы, либо в змеевик БКН.
Подготовка помещения включает выравнивание пола под напольный бойлер и укрепление стены для настенного котла. Важно обеспечить доступ к сервисным панелям для обслуживания.
Необходимые материалы:
- Одноконтурный котел (1 шт.)
- Бойлер косвенного нагрева (1 шт.)
- Циркуляционный насос (1 шт.)
- Трехходовой смесительный клапан (1 шт.)
- Расширительный бак для ГВС (1 шт.)
- Трубы из сшитого полиэтилена или металлопластика (согласно проекту)
- Комплект фитингов и запорной арматуры (1 набор)
- Теплоизоляция для труб (на весь метраж)
Требуемый инструмент:
- Труборез
- Набор разводных ключей
- Перфоратор
- Строительный уровень
- Обжимной инструмент (пресс)
- Манометр для проверки давления
- Шуруповерт
Пример из опыта: При монтаже в доме 150 м² возникла проблема с завоздушиванием системы. Решением стала установка автоматического воздухоотводчика в верхней точке контура БКН, что полностью стабилизировало работу насоса.
- Подготовка основания и разметка мест установки (1 час).
- Монтаж котла на стену или установку на пол (2 часа).
- Размещение БКН в отведенной зоне (1 час).
- Разводка труб отопления и ГВС (4-6 часов).
- Установка циркуляционного насоса и фильтров грубой очистки (1 час).
- Монтаж трехходового клапана для переключения потоков (1 час).
- Подключение змеевика бойлера к контуру котла (2 часа).
- Установка расширительного бака и группы безопасности (1 час).
- Заполнение системы теплоносителем и проверка на герметичность (2 часа).
- Настройка автоматики и датчиков температуры (2 часа).
- Первый запуск и выход на рабочий температурный режим (3 часа).
- Финальная регулировка давления и проверка всех кранов (1 час).
Важным нюансом является поддержание температуры в помещении не ниже +5°C во избежание разморозки труб. Время застывания герметиков и затирок составляет от 12 до 24 часов. Новички часто забывают установить обратный клапан на вводе холодной воды, что приводит к протечкам в систему отопления.

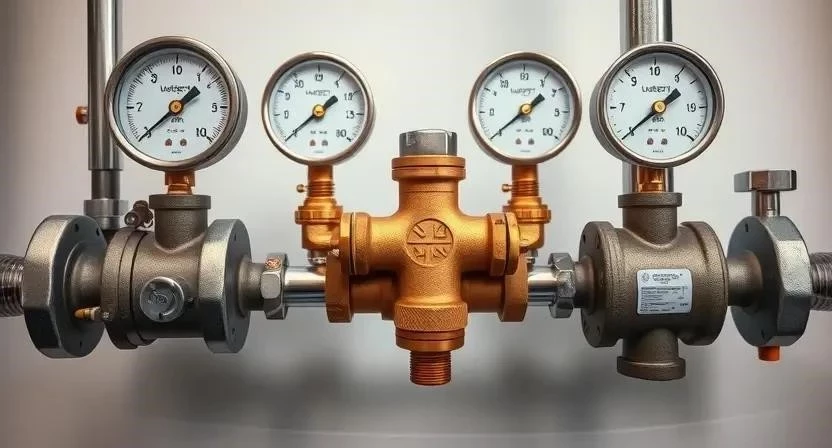

Меры безопасности включают обязательное заземление электрических компонентов и установку предохранительного клапана для сброса избыточного давления в баке.
Расчет расхода и объема
Объем бойлера подбирается исходя из количества проживающих и их привычек (наличие джакузи, душевых кабин). Существует базовая формула: на одного человека требуется около 50–70 литров горячей воды в сутки при условии умеренного потребления.
| Кол-во человек | Точки водоразбора | Рекомендуемый объем БКН | Примерный расход воды/сут |
|---|---|---|---|
| 1-2 | 1-2 | 80–120 литров | 100–150 л |
| 3-4 | 2-3 | 150–200 литров | 200–300 л |
| 5-6 | 3-4 | 250–300 литров | 350–500 л |
| 7+ | 4+ | от 400 литров | 600+ л |
| С джакузи | Любое | +100 литров к базе | +200 л |
Обзор производителей
Ведущие бренды делятся на премиальный сегмент (например, Viessmann, Buderus) и бюджетные решения (Protherm, Baxi). Премиум-модели отличаются более толстыми стенками бака, продвинутой автоматикой и длительной гарантией.
При выборе марки следует обращать внимание на доступность сервисных центров в вашем регионе. Бюджетные варианты вполне надежны, но требуют более частого обслуживания анодов для защиты от коррозии.
Пример из опыта: Выбор между дорогим немецким БКН и более доступным итальянским показал, что разница в КПД минимальна, однако немецкий бак оказался тише при интенсивном нагреве.
Преимущества и недостатки системы
Использование одноконтурного котла с бойлером имеет ряд выраженных особенностей.
Положительные стороны:
- Полная стабильность температуры воды независимо от разбора в других точках.
- Возможность получения большого объема горячей воды за короткое время.
- Снижение износа основного котла за счет отсутствия постоянных циклов включения/выключения.
- Независимость ГВС от мощности котла в моменты пиковых нагрузок.
- Возможность подключения альтернативных источников тепла (солнечные коллекторы).
- Отсутствие эффекта «холодного душа» при открытии второго крана.
- Повышенная надежность за счет простоты конструкции одноконтурного прибора.
Отрицательные стороны:
- Высокая начальная стоимость оборудования и монтажа.
- Значительные габариты бойлера, требующие места в котельной.
- Необходимость установки дополнительных узлов (насос, клапан).
- Сложность первичной настройки автоматики.
- Зависимость от электроэнергии для работы циркуляционного насоса.
Сравнение с альтернативными вариантами
Основным конкурентом данной системы является двухконтурный котел. Последний дешевле и компактнее, но проигрывает в комфорте. В двухконтурном приборе вода греется проточно, что вызывает колебания температуры при изменении напора.
| Параметр | Одноконтурный + БКН | Двухконтурный котел |
|---|---|---|
| Комфорт ГВС | Высокий (стабильный) | Средний (скачки температуры) |
| Стоимость | Высокая | Низкая |
| Занимаемое место | Много | Мало |
| Надежность | Высокая (разделение функций) | Средняя (нагрузка на один теплообменник) |
| Скорость подачи ГВС | Мгновенно (из бака) | С задержкой (нагрев протоком) |
Стоимость и рекомендации по покупке
Цена комплекта складывается из стоимости котла, БКН, обвязки и оплаты работ. В среднем установка «под ключ» обходится в 1.5–2 раза дороже двухконтурного варианта. На итоговую сумму влияют бренд, объем бака и сложность разводки труб.
Покупать оборудование рекомендуется в специализированных магазинах с официальной гарантией. Обязательно проверяйте целостность упаковки и наличие паспорта изделия с отметкой о заводском тестировании.
Пример из опыта: Экономия на дешевых китайских фитингах при установке БКН привела к протечке через полгода. Замена на качественную латунь обошлась в 5000 рублей, но решила проблему навсегда.
Мнения пользователей и специалистов
Владельцы домов отмечают, что переход на систему с БКН кардинально меняет уровень комфорта. Больше нет необходимости ждать, пока теплая вода дойдет до ванной, или подстраиваться под членов семьи.
Монтажники подчеркивают, что такие системы гораздо реже выходят из строя из-за накипи, так как теплообменник котла не контактирует напрямую с жесткой водопроводной водой. В долгосрочной перспективе это снижает затраты на ремонт оборудования.
Ответы на частые вопросы
Что делать, чтобы система не замерзла зимой?
Необходимо обеспечить положительную температуру в котельной и использовать антифриз в контуре отопления, если дом временно не эксплуатируется.
Как часто нужно обслуживать бойлер?
Раз в год рекомендуется проверять состояние магниевого анода и промывать бак от шлама.
Сколько времени занимает нагрев воды с нуля?
В зависимости от мощности котла, полный нагрев 200-литрового бака занимает от 2 до 4 часов.
Будет ли работать ГВС при отключении электричества?
Нет, так как циркуляционный насос и автоматика котла требуют питания. Рекомендуется установка ИБП или генератора.
Можно ли увеличить объем ГВС позже?
Заменить БКН на более объемный можно, но это потребует переделки части трубопроводов и, возможно, замены насоса.
Влияет ли жесткость воды на работу БКН?
Да, жесткая вода приводит к образованию накипи на змеевике. Установка фильтра-умягчителя на входе значительно продлевает срок службы.
Нужен ли отдельный расширительный бак для ГВС?
Да, это обязательно для компенсации теплового расширения воды в закрытом баке бойлера.
