Отказ основного отопительного оборудования в зимний период создает риск разморозки всей системы труб и повреждения коммуникаций. Монтаж дублирующего устройства обычно занимает от 8 до 16 рабочих часов, а стоимость реализации проекта зависит от выбранной мощности оборудования. Электрический котел как резервный источник тепла считается самым простым в эксплуатации и надежным вариантом страховки. Правильная организация такой системы гарантирует сохранение тепла в доме при любых аварийных ситуациях.
Технические условия перед началом работ
Первым делом необходимо провести тщательную оценку мощности имеющейся электросети. Важно определить наличие свободных фаз, так как оборудование может работать от сети 220В или 380В. Следует проверить совместимость теплоносителей, используемых в основном и резервном контурах, чтобы избежать химических реакций или засоров. Любые изменения в электросети дома требуют предварительного согласования с энергоснабжающей организацией для предотвращения перегрузок.
Комплектующие для системы отопления
Для качественного монтажа потребуется определенный набор материалов, который обеспечит герметичность и безопасность соединений. Основной перечень включает:
- Электрический котел подходящей мощности
- Трубы (металл или полипропилен)
- Обратные клапаны
- Шаровые краны
- Фитинги различных типоразмеров
- Кабель с сечением, соответствующим нагрузке
- Автоматические выключатели
- Группа безопасности (если не встроена в котел)
| Материал | Количество | Расход на систему | Цена за ед. | |
|---|---|---|---|---|
| Электрокотел (6 кВт) | 1 шт. | 1 шт. | 15 000 руб. | 15 000 руб. |
| Труба ППР 25 мм | 4 м | 4 м | 120 руб. | 480 руб. |
| Шаровой кран 3/4 | 4 шт. | 4 шт. | 350 руб. | 1 400 руб. |
| Обратный клапан | 2 шт. | 2 шт. | 600 руб. | 1 200 руб. |
| Кабель ВВГнг 3х2.5 | 10 м | 10 м | 80 руб. | 800 руб. |
Инструментальный набор для монтажа
Правильно подобранный инструмент ускоряет процесс установки и исключает ошибки при соединении узлов. В обязательном списке должны быть:
- Перфоратор для крепления к стене
- Разводные ключи
- Паяльник для труб или пресс-клещи
- Мультиметр для проверки напряжения
- Строительный уровень
- Набор отверток
- Инструмент для снятия изоляции
Организация пространства котельной
Помещение, где размещается оборудование, должно соответствовать определенным нормам безопасности. Обязательным условием является наличие принудительной или естественной вентиляции. Стены в зоне установки котла рекомендуется защитить от влаги специальными покрытиями. Освещение должно быть достаточным для обслуживания всех узлов, а сам котел следует крепить так, чтобы оставался свободный доступ к манометрам и электрическим соединениям.
Подготовительные работы с контуром
Процесс начинается со слива теплоносителя, если система уже заполнена, чтобы избежать протечек при врезке. В существующую магистраль подающей и обратной линий монтируются тройники. На этом этапе важно проверить состояние фильтров-грязевиков и работоспособность расширительного бака. Если давление в системе нестабильно, бак следует подкачать или заменить до подключения нового оборудования.
Технология установки резервного оборудования
Монтаж выполняется строго последовательно для обеспечения корректной работы автоматики. Один раз при установке я заметил, что даже небольшое отклонение от уровня при креплении котла может привести к скоплению воздуха в верхней точке теплообменника, поэтому используйте уровень на каждом этапе.
- Разметка и крепление котла на стену (1 час).
- Врезка в подающую и обратную линии основного контура (2 часа).

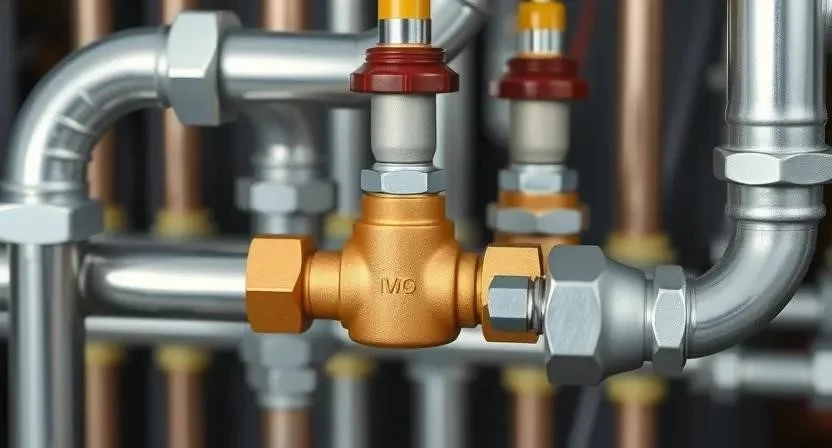

- Установка обратных клапанов для предотвращения паразитной циркуляции (1 час).
- Монтаж группы безопасности, если она не предусмотрена заводом (1 час).

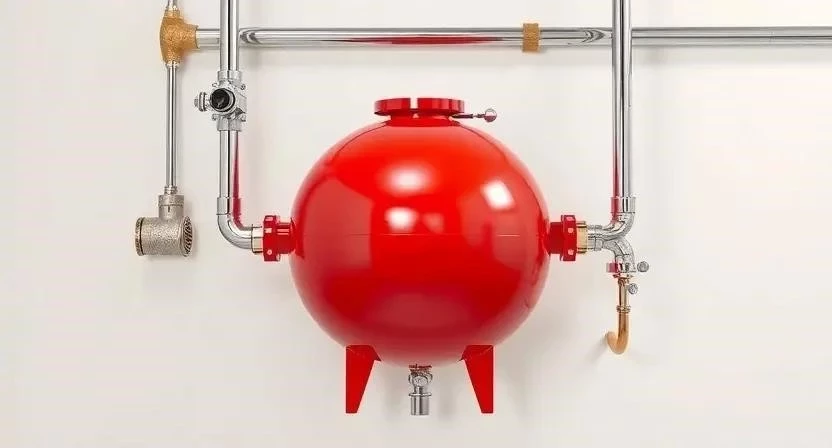

- Подключение расширительного бака к системе (1 час).
- Прокладка силового кабеля от распределительного щитка (3 часа).

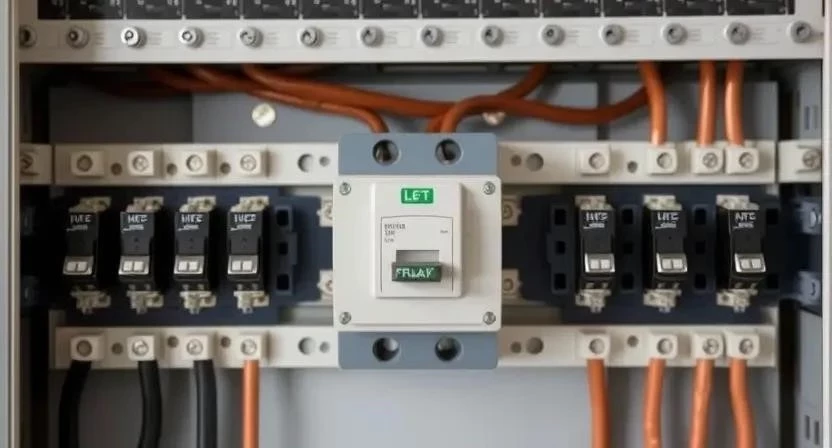

- Установка УЗО и автоматического выключателя в щитке (1 час).
- Подключение датчиков температуры и термостатов (1 час).
- Заполнение системы теплоносителем и удаление воздушных пробок (2 часа).
- Опрессовка системы и проверка всех соединений на герметичность (2 часа).
- Первый запуск и настройка автоматики включения резерва (1 час).
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 1 час | Проверка точек сверления |
| Гидравлический монтаж | 4 часа | Соблюдение уклонов труб |
| Электромонтаж | 4 часа | Использование гофры для кабеля |
| Пусконаладка | 3 часа | Выпуск воздуха из радиаторов |
| Тестирование | 2 часа | Проверка срабатывания автоматики |
Технические особенности эксплуатации
Важно учитывать разницу в рабочем давлении основного и резервного котлов, чтобы избежать гидравлических ударов. Температурные режимы должны быть синхронизированы через общий терморегулятор. При использовании антифриза вместо воды необходимо убедиться, что все уплотнители в электрокотле устойчивы к агрессивной среде. В моей практике применение комнатного термостата позволило сократить энергопотребление на 15%, так как резервный котел отключался сразу после достижения заданной температуры.
Типичные промахи при самостоятельном монтаже
Ошибки в схеме подключения могут привести к неэффективной работе системы или выходу оборудования из строя. Наиболее распространенные из них:
- Отсутствие обратных клапанов, что вызывает циркуляцию тепла через выключенный котел.
- Использование кабеля с недостаточным сечением, что ведет к его перегреву.
- Заужение диаметра труб в обвязке, снижающее общую мощность системы.
- Игнорирование заземления корпуса электрокотла.
- Неправильное расположение датчиков температуры, из-за чего автоматика работает с задержкой.
| Мощность котла | Сечение медного кабеля | Номинал автомата | Тип сети | Рекомендация |
|---|---|---|---|---|
| 3 кВт | 1.5 мм² | 16 А | 220 В | Стандарт |
| 6 кВт | 2.5 мм² | 25 А | 220 В | Повышенная нагрузка |
| 9 кВт | 2.5 мм² | 16 А (на фазу) | 380 В | Трехфазный ввод |
| 12 кВт | 4 мм² | 20 А (на фазу) | 380 В | Трехфазный ввод |
| 15 кВт | 6 мм² | 25 А (на фазу) | 380 В | Промышленный стандарт |
Финансовая составляющая проекта
Стоимость реализации зависит от выбранного класса оборудования и способа монтажа. При самостоятельном выполнении работ экономия составляет до 40% от общей сметы.
| Категория котла | Бюджетный | Средний | Премиум |
|---|---|---|---|
| Цена котла | 12 000 руб. | 25 000 руб. | 45 000 руб. |
| Материалы обвязки | 5 000 руб. | 8 000 руб. | 12 000 руб. |
| Работа мастера | — | 10 000 руб. | 15 000 руб. |
| 17 000 руб. | 43 000 руб. | 72 000 руб. | |
| Своими руками | 17 000 руб. | 33 000 руб. | 57 000 руб. |
Регламент технического обслуживания
Для обеспечения готовности системы к работе необходимо проводить профилактические мероприятия. Рекомендуется выполнять тестовые запуски оборудования в летний период. Следует регулярно проверять давление в расширительном баке и очищать фильтры-грязевиков от накопившегося шлама. Проверка затяжки контактов в электрощите должна проводиться раз в год, чтобы избежать искрения и оплавления изоляции.
Сравнение с другими системами резерва
Помимо электрокотлов существуют и другие варианты обеспечения теплом. Твердотопливные котлы требуют постоянного присутствия человека для закладки топлива. Газовые баллоны имеют ограниченный ресурс и требуют частой замены. ИБП для основного котла защищают только от кратковременных отключений электричества, но не от поломки самого агрегата. Тепловые насосы обладают высокой эффективностью, но стоят значительно дороже в установке.
| Вариант резерва | Электрокотел | Твердотопливный | Газовый баллон | Тепловой насос |
|---|---|---|---|---|
| Сложность монтажа | Низкая | Высокая | Средняя | Очень высокая |
| Стоимость запуска | Низкая | Средняя | Средняя | Высокая |
| Автоматизация | Полная | Минимальная | Средняя | Полная |
| Зависимость от ресурсов | Электричество | Дрова/Уголь | Газ | Электричество |
| Срок службы | 10-15 лет | 15-20 лет | 10-12 лет | 20+ лет |
Ответы на популярные вопросы
Можно ли ставить электрокотел после газового?
Да, такая схема подключения возможна и часто используется. Важно установить обратные клапаны, чтобы теплоноситель не циркулировал через выключенный газовый котел.
Нужно ли отдельное разрешение на установку?
Разрешение на установку самого котла не требуется, однако увеличение выделенной электрической мощности дома должно быть согласовано с энергосетями.
Какой мощности котел выбрать для резерва?
Оптимально выбирать мощность, равную или чуть меньшую мощности основного котла, чтобы система могла поддерживать базовую температуру в доме.
Будет ли работать система при отключении электричества?
Нет, электрокотел полностью зависит от электропитания. Для его работы в таких условиях необходим мощный генератор или ИБП.
Можно ли использовать электрокотел только для ночного тарифа?
Да, это эффективный способ экономии. По моему опыту, использование ночного тарифа вместе с теплоаккумулятором позволяет существенно снизить затраты на отопление.
Как настроить автоматическое переключение между котлами?
Для этого используется комнатный термостат или специальный контроллер, который подает сигнал на включение резервного котла при падении температуры ниже заданной нормы.
Нужен ли отдельный насос для резервного котла?
Если встроенного насоса в электрокотле недостаточно для прокачки всей системы, установка дополнительного циркуляционного насоса обязательна.
