Монтаж газовых труб в доме правила прокладки и требования безопасности

Газификация жилого строения требует строгого соблюдения государственных стандартов, так как любая ошибка может привести к аварийной ситуации. Монтаж газовых труб в доме: правила прокладки и требования безопасности подразумевают предварительную разработку проекта газификации и изучение требований СП 42-101-2003. Сложность работ оценивается как высокая, а стоимость монтажа газопровода зависит от протяженности сети и количества подключаемого оборудования. Средний срок реализации проекта внутреннего газоснабжения составляет от 3 до 7 рабочих дней при условии наличия всех разрешений. Грамотная прокладка газопровода в частном доме обеспечивает долговечную и безопасную эксплуатацию системы на протяжении десятилетий.

Подготовительный этап и нормативная база

Перед началом любых физических работ на объекте необходимо получить технические условия и заказать официальный проект газификации в организации, имеющей соответствующую лицензию. Основным документом, регламентирующим монтаж внутреннего газопровода, является СП 42-101-2003, который содержит общие положения по проектированию и строительству систем из металлических и полиэтиленовых труб. Важно учитывать, что газоснабжение частного дома невозможно без официального разрешения от местной газораспределительной организации. Оценка сложности включает в себя детальный анализ архитектурных особенностей здания, определение мест прохода через перекрытия и выбор оптимальной трассы разводки. Технадзор будет проверять соответствие выполненных работ проектной документации, поэтому любые отклонения от чертежей в процессе строительства недопустимы.

Выбор материалов для внутреннего газопровода

Для прокладки сетей внутри помещений по нормам безопасности используются стальные водогазопроводные трубы, соответствующие ГОСТ 3262. Они обладают необходимой механической прочностью, устойчивостью к внутреннему давлению и обеспечивают полную герметичность системы. Помимо самих труб, требуется качественная запорная арматура и соединительные элементы.

• Стальные трубы (ВГП) различного диаметра с толщиной стенки согласно проекту;
• Запорные краны (шаровые, специально сертифицированные для работы с газом);
• Соединительные муфты, сгоны и контргайки для резьбовых узлов;
• Электроды для проведения качественной электросварки стыков;
• Герметизирующая паста и лента ФУМ, устойчивая к воздействию газа;
• Антикоррозийная краска желтого цвета для финишного покрытия;
• Крепежные элементы: кронштейны, хомуты и дюбели для фиксации к стенам;
• Газовый счетчик с действующим паспортом изделия и заводской пломбой.

Таблица 1. Характеристики стальных труб по ГОСТ 3262 и их расход

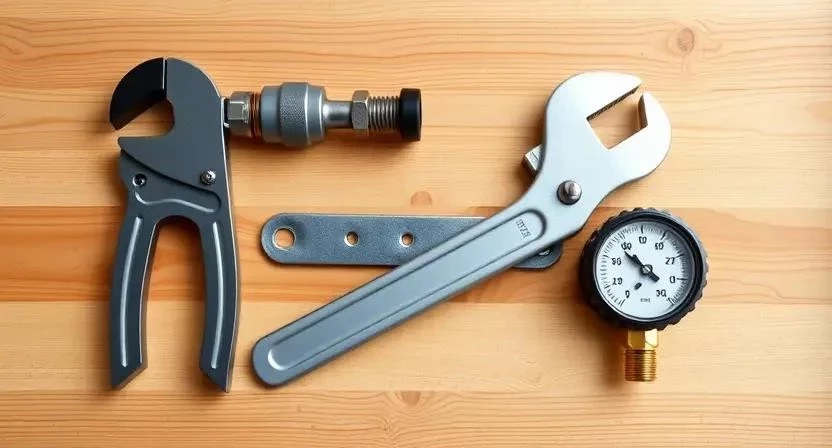

Инструментарий для выполнения монтажных работ

Качественная установка газового оборудования требует применения профессионального инструмента, прошедшего калибровку. Использование бытовых инструментов, не предназначенных для работы со стальными газопроводами, категорически запрещено нормами пожарной безопасности. Мастер должен иметь полный комплект оборудования для резки, сварки и последующего испытания системы на плотность.

Таблица 2. Перечень инструментов и их назначение

Подготовка объекта к проведению газа

Помещение, в котором планируется размещение газоиспользующего оборудования, должно строго соответствовать критериям объема и вентиляции. В первую очередь обеспечивается свободный доступ к местам, где проектом предусмотрена открытая прокладка труб. Из зоны проведения сварочных работ необходимо полностью вынести мебель, текстиль и любые легковоспламеняющиеся предметы. Вентиляционные каналы должны быть очищены и проверены на наличие тяги. Электрический щиток, розетки и другие потенциальные источники искр должны находиться на безопасном расстоянии, регламентированном правилами устройства электроустановок и СП 42-101-2003.

Разметка и обустройство трассы

На поверхность стен наносится точная разметка в соответствии с проектными отметками. Важно выдерживать нормативные уклоны и расстояния до смежных коммуникаций. Установка креплений и кронштейнов производится с шагом, который исключает провисание трубы под собственным весом. Все плоскости проверяются на вертикальность, так как малейшие перекосы создают опасное напряжение в металле при температурных расширениях. Ввод газа в дом выполняется через специальную стальную гильзу (футляр), пространство внутри которой заполняется эластичным негорючим материалом.

Технология укладки газовых труб: пошаговое руководство

Процесс монтажа разделен на последовательные этапы, каждый из которых требует соблюдения технологических пауз и тщательного контроля качества соединений.

1. Анализ проекта и разметка (3-4 часа). Детальная сверка чертежей с фактическими размерами помещений, нанесение осевых линий прохождения трубопровода.
2. Подготовка и резка труб (4-5 часов). Нарезка стальных заготовок нужной длины, снятие фасок под сварку и очистка краев от ржавчины и окалины.
3. Сварка сегментов (8-12 часов). Соединение газовых труб сваркой выполняется квалифицированным специалистом. Это основной метод обеспечения неразъемности и надежности сети.

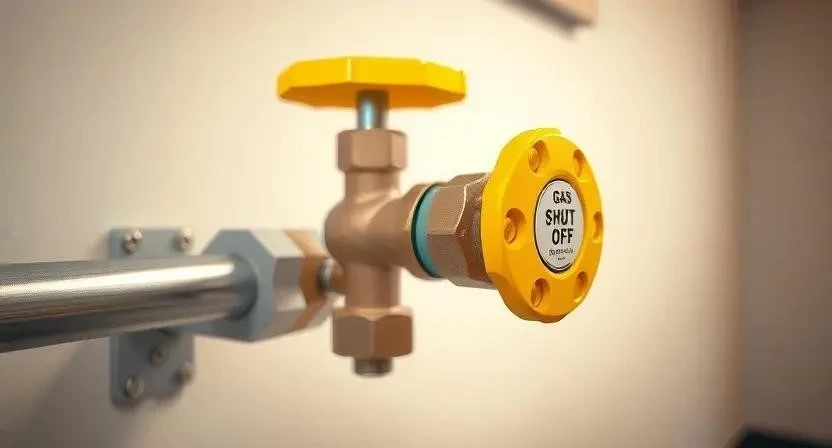

4. Установка запорных устройств и счетчиков (2-3 часа). Монтаж кранов перед каждым прибором и установка прибора учета газа в доступном для осмотра месте.
5. Соблюдение радиусов изгиба (1-2 часа). При необходимости формирования поворотов без фитингов соблюдается радиус изгиба не менее 2,5 наружных диаметров трубы.
6. Фиксация к несущим конструкциям (3 часа). Окончательное закрепление трубопровода к установленным кронштейнам с использованием резиновых прокладок.
7. Подключение к газовому оборудованию (3-4 часа). Соединение системы с плитой, котлом или водонагревателем с помощью сертифицированных гибких подводок или жестких сгонов.
8. Защитное окрашивание (2-3 часа). Очистка труб от сварочного шлама и окраска в желтый цвет для защиты от коррозии и идентификации сети.
9. Проверка герметичности (2 часа). Проведение опрессовки воздухом под давлением, превышающим рабочее, с контролем падения давления по манометру.
10. Оформление документации (1-2 дня). Подготовка исполнительных схем и актов испытаний для передачи представителям технадзора и газовой службы.

Личный опыт №1: При выполнении монтажа в старом кирпичном доме мы столкнулись с тем, что стены имели значительные неровности. Чтобы выдержать строгую соосность труб и избежать деформаций при сварке, пришлось использовать дистанционные прокладки под кронштейны. Это позволило сохранить идеальную геометрию газопровода, что критически важно для долговечности сварных швов.

Важные технические требования и ограничения

Существуют жесткие нормы прокладки газа в доме, игнорирование которых приведет к запрету на эксплуатацию системы. Высота потолков в помещении, где устанавливается газовая плита, должна быть не менее 2,1 метра. Категорически запрещается пересечение газовых труб с оконными и дверными проемами. Температурный режим в зоне прокладки должен исключать перегрев труб свыше 50-60 градусов, а влажность воздуха должна соответствовать нормальным эксплуатационным условиям жилого помещения.

Таблица 3. Сводная таблица нормативных расстояний от газопровода

Типичные ошибки при проведении работ

Нарушение технологии монтажа часто связано с желанием сэкономить или упростить процесс, что недопустимо в газовом хозяйстве. Инспекторы технадзора обращают внимание на следующие распространенные недочеты:

• Замуровывание газовых труб в штрабы стен или фундамент без возможности осмотра;
• Использование водопроводных труб или фитингов, не имеющих сертификации для газа;
• Нарушение минимально допустимого радиуса изгиба стальных труб, что ведет к истончению стенки;
• Отсутствие индивидуальных запорных кранов перед каждым газовым прибором;
• Применение резьбовых соединений в местах, где по проекту предусмотрена только сварка;
• Недостаточное количество точек крепления, провоцирующее вибрацию и шум при работе оборудования;
• Прокладка трубопровода через жилые комнаты, ванные комнаты или санузлы (запрещено нормами).

Экономическая составляющая газификации

Таблица 4. Пример сметы на монтаж внутреннего газопровода

Личный опыт №2: Самостоятельная закупка материалов по спецификации из проекта позволила нам снизить общие затраты на 12%. Однако важно помнить, что на каждую партию труб и на каждый кран необходимо требовать у продавца сертификат соответствия. Без этих документов газовая служба откажется подписывать акт ввода в эксплуатацию.

Уход и эксплуатация системы после запуска

Безопасное использование газа напрямую зависит от регулярного контроля состояния коммуникаций. Проверка герметичности всех доступных соединений мыльным раствором или портативным электронным детектором должна проводиться владельцем дома периодически, особенно после длительного отсутствия. Особое внимание следует уделять чистоте вентиляционных решеток — они должны быть всегда открыты для обеспечения притока воздуха. Сроки технического обслуживания устанавливаются договором с газораспределительной организацией и обычно составляют один раз в год. Лицензированный специалист во время визита обязан проверить давление в системе, работоспособность автоматики безопасности и состояние лакокрасочного покрытия труб.

Сравнение технологий и материалов

Хотя сталь остается основным материалом для внутренней разводки, в современных условиях рассматриваются различные варианты подведения топлива. Однако стоит помнить, что согласно СНиП 42-01-2002, полиэтиленовые трубы имеют существенные ограничения по давлению и температуре эксплуатации (не ниже минус 15 С), что делает их непригодными для открытой прокладки внутри жилых помещений. Внутри зданий правила монтажа труб газоснабжения по-прежнему предписывают использование только металлических изделий. Также существует различие между надземным и подземным вводом газа в дом: подземный вариант более эстетичен и защищен от внешних факторов, в то время как надземный значительно дешевле в реализации и проще в плане технического обслуживания.

Личный опыт №3: При выборе между сварными и резьбовыми соединениями на протяженных участках мы всегда отдаем предпочтение сварке. Резьбовые узлы со временем могут начать «подтравливать» из-за естественной усадки уплотнительных материалов или вибраций, в то время как качественный сварной шов, выполненный электросваркой, служит десятилетиями без необходимости какого-либо вмешательства.

Часто задаваемые вопросы

1. Можно ли скрыть газовую трубу в декоративном коробе? Это допускается только при условии, что короб является легкосъемным и имеет достаточную перфорацию для естественной вентиляции, предотвращающей скопление газа.
2. Какое минимальное расстояние должно быть от трубы до ближайшей розетки? Согласно действующим нормам безопасности, это расстояние должно составлять не менее 50 сантиметров.
3. Разрешено ли самостоятельно производить замену запорного крана? Категорически нет. Любые манипуляции с газовой арматурой должны выполняться только аттестованными специалистами лицензированной организации.
4. Какие именно трубы лучше всего использовать для внутреннего газопровода? Оптимальным и нормативно закрепленным вариантом являются стальные водогазопроводные трубы по ГОСТ 3262.
5. Что делать, если существующая труба мешает новой планировке кухни? В таком случае необходимо заказать проект переустройства, согласовать его в газовой службе и вызвать бригаду для переноса участка трубы.
6. Как часто нужно самостоятельно проверять систему на предмет утечки? Визуальный осмотр рекомендуется проводить ежемесячно, а проверку стыков мыльной пеной — не реже одного раза в полгода.
7. Обязателен ли новый проект при простой перестановке плиты на метр в сторону? Да, так как это меняет схему внутреннего газооборудования и требует внесения изменений в исполнительную документацию.
