Скрытие электропроводки в подвесном потолке позволяет создать эстетичный интерьер без видимых кабелей. Средняя стоимость материалов для комнаты 20 м² составляет от 5 000 до 12 000 рублей, а время выполнения работ занимает от одного до трех дней. Правильный подход к тому, как скрыть проводку в подвесном потолке своими руками, гарантирует пожарную безопасность и долговечность сети. Тщательное планирование исключает необходимость переделки отделки в будущем.
Подготовительный анализ работ
Монтаж электрики в потолочном пространстве относится к задачам средней сложности. Для успешного выполнения требуются базовые навыки работы с электроинструментом и понимание принципов построения электрических цепей. Процесс занимает от 24 до 72 часов в зависимости от количества точек освещения. Оптимально проводить прокладку кабеля до финальной отделки стен, чтобы иметь свободный доступ к распределительным коробкам и точкам вывода проводов.

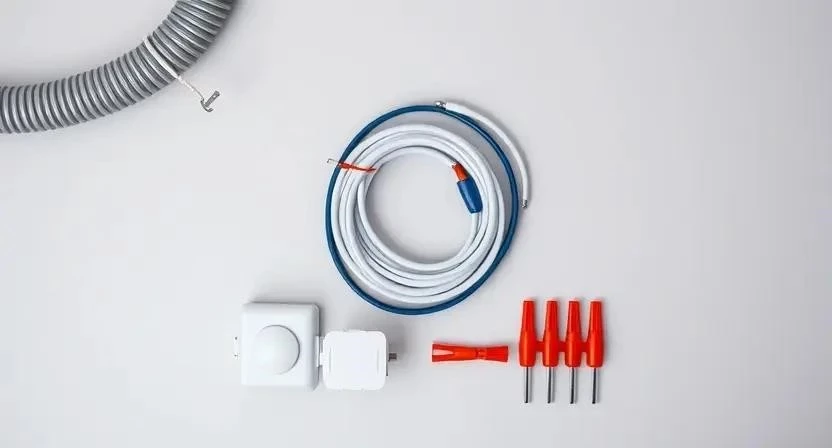

Комплектация для электромонтажа
Правильный подбор компонентов исключает риск короткого замыкания и облегчает монтаж. Основным материалом служит кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты проводов используется гофрированная труба из ПВХ или ПНД.
- Кабель ВВГнг-LS (сечение 1.5 или 2.5 мм²);
- Гофрированная труба (диаметром 16-20 мм);
- Распределительные коробки;
- Клеммники Wago для соединений;
- Монтажные клипсы и дюбель-хомуты;
- Кабельные стяжки нейлоновые;
- Изолента или термоусадочные трубки;
- Монтажная лента для разметки.
Расход материалов рассчитывается исходя из общей длины трасс с запасом 10-15% на изгибы и выводы.
| Материал | Расход на 20 м² (примерно) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 50 м | 60 руб/м | 3000 руб |
| Гофра ПВХ 16 мм | 40 м | 20 руб/м | 800 руб |
| Распределительные коробки | 3 шт | 150 руб/шт | 450 руб |
| Клеммники Wago | 20 шт | 30 руб/шт | 600 руб |
| Крепеж (клипсы, дюбели) | 100 шт | 5 руб/шт | 500 руб |
Инструментарий для работы
Качественный инструмент ускоряет процесс и обеспечивает точность соединений. Для работы с кабелем обязательно наличие стриппера, который снимает изоляцию без повреждения жилы.
- Перфоратор — для сверления отверстий в бетонном перекрытии;
- Шуруповерт — для фиксации коробок и профилей;
- Лазерный уровень — для точной разметки трасс и точек света;
- Стриппер — для быстрой зачистки проводов;
- Кусачки или бокорезы — для обрезки кабеля;
- Мультиметр или прозвонка — для проверки целостности цепей;
- Пассатижи — для затягивания проводов в гофру.
При отсутствии дорогостоящего лазерного уровня можно арендовать его в специализированных центрах проката.
Организация рабочего пространства
Помещение необходимо полностью освободить от мебели, которая может помешать перемещению лестницы-стремянки. Пол и оставшиеся предметы интерьера закрываются плотной полиэтиленовой пленкой для защиты от бетонной крошки и пыли. В комнате организуется дополнительное временное освещение, так как основная люстра будет демонтирована. Весь строительный мусор выносится сразу после этапа сверления перекрытий.
Первичная обработка перекрытия
С потолка удаляются остатки старой штукатурки, отслаивающаяся краска и пыль с помощью щетки или пылесоса. С помощью лазерного уровня наносятся отметки будущих светильников и мест установки распределительных коробок. Проверяется общая плоскость перекрытия, чтобы избежать неожиданных препятствий при монтаже каркаса. Если поверхность сильно крошится, проводится грунтовка бетона для лучшей фиксации дюбелей. Готовность поверхности подтверждается отсутствием выступов, которые могут деформировать гофру.
Технология скрытой разводки
Процесс монтажа разделен на последовательные этапы, обеспечивающие надежность системы.
- Составление схемы разводки. Рисуется план всех точек освещения, выключателей и путей прохождения кабеля от щитка.
- Разметка трасс. На потолке отмечаются линии, по которым пойдет гофра.
- Монтаж распределительных коробок. Коробки крепятся к перекрытию в узловых точках разветвления сети.
- Прокладка гофрированной трубы. Гофра укладывается по намеченным линиям от коробки к точке вывода.
- Затяжка кабеля в гофру. Провода ВВГнг-LS аккуратно затягиваются внутрь трубы.

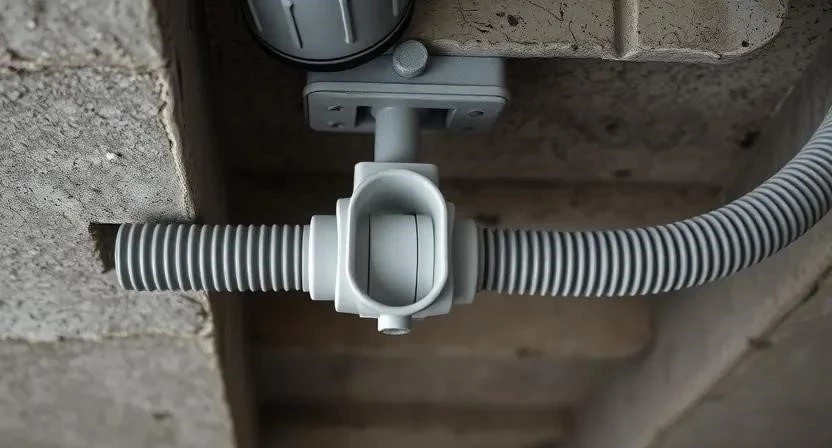

- Фиксация трасс к перекрытию. Трубы крепятся клипсами с шагом 50-70 см. Из личного опыта: однажды я забыл закрепить гофру в одном углу, и она провисла, что помешало установке профиля. Теперь всегда использую клипсы каждые 50 см.

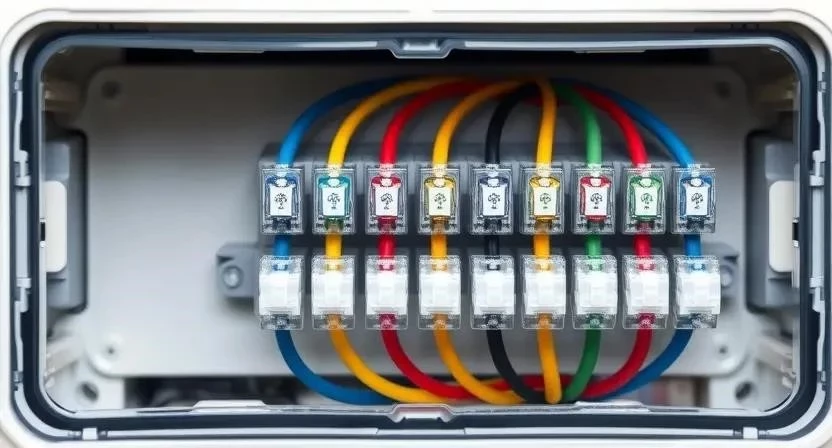

- Подключение проводов в коробках. Жилы соединяются с помощью клеммников Wago согласно схеме.
- Проверка изоляции. Осматриваются все соединения на предмет оголенных участков.
- Прозвонка цепей. С помощью мультиметра проверяется отсутствие короткого замыкания и целостность каждой линии.

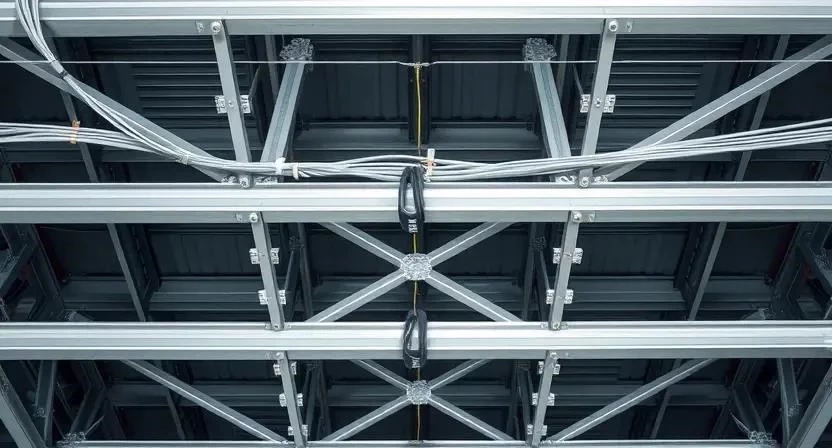

- Монтаж каркаса подвесного потолка. Устанавливаются направляющие профили и подвесы.
- Финальная фиксация проводов. Кабели притягиваются к профилям стяжками, чтобы они не касались полотна или листов ГКЛ.
- Закрытие потолка. Монтируется натяжное полотно или зашиваются листы гипсокартона.
| Этап работ | Примерное время | Особенность |
|---|---|---|
| Планирование и разметка | 2-3 часа | Использование лазерного уровня |
| Монтаж гофры и кабеля | 5-8 часов | Соблюдение прямолинейности трасс |
| Соединения и прозвонка | 2-4 часа | Тотальный контроль изоляции |
| Сборка каркаса и финиш | 6-10 часов | Бережное отношение к проводам |
Технические требования и стандарты
Электромонтаж должен соответствовать нормам ПУЭ (Правила устройства электроустановок). Температура в помещении при монтаже должна быть от +5 до +30 °C, а влажность не должна превышать 80%. Важно использовать гофру, совместимую с типом кабеля: для ВВГнг-LS подходит ПВХ-гофра. При использовании цементных растворов для фиксации коробок следует учитывать время их полного высыхания (от 24 до 48 часов) перед началом отделочных работ.
Из личного опыта: при работе в помещении с высокой влажностью я заметил, что обычная гофра может деформироваться, поэтому теперь выбираю только ПВХ с усилением.
Типичные промахи при монтаже
Ошибки в электрике могут привести к серьезным последствиям, включая возгорание. Следует избегать следующих действий:
- Прокладка кабеля без защитной гофры (риск повреждения при монтаже каркаса).
- Слишком сильное натяжение провода (может привести к обрыву жилы или выходу из клеммника).
- Отсутствие запаса кабеля в точках вывода (15-20 см). Из личного опыта: в одном из проектов я не оставил запас кабеля у светильника. В итоге пришлось частично разбирать потолок, чтобы дотянуть провод.
- Неправильный выбор сечения кабеля (использование 1.5 мм² для мощных нагрузок).
- Игнорирование заземления (отсутствие третьего провода в кабеле).
Финансовая сторона вопроса
Стоимость реализации проекта зависит от объема работ и выбора материалов. Основная экономия достигается при самостоятельном выполнении монтажа.
| Характеристика кабеля | Сечение | Макс. нагрузка | Применение |
|---|---|---|---|
| Освещение | 1.5 мм² | 3.5 кВт | Люстры, споты, ленты |
| Розетки | 2.5 мм² | 5.5 кВт | Бытовая техника |
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 6000 руб | 6000 руб | 0 руб |
| Работа | 0 руб | 8000 руб | 8000 руб |
| 6000 руб | 14000 руб | 8000 руб |
Эксплуатация готовой системы
После завершения работ система требует стандартного ухода. Срок службы кабеля ВВГнг-LS в гофре составляет до 30 лет. Для того чтобы найти провод в будущем при необходимости сверления потолка, рекомендуется составить и сохранить точный чертеж трасс. В случае возникновения неисправностей доступ к сети осуществляется через распределительные коробки, которые должны оставаться доступными (например, через ревизионные лючки).
Другие способы размещения кабеля
Если установка подвесного потолка не планируется, можно использовать альтернативы. Скрытая проводка в бетонном перекрытии предполагает штробление стен и потолка, что создает много пыли и требует больше времени. Кабельные каналы позволяют быстро скрыть провода, но остаются видимыми на поверхности. Открытая ретро-проводка на изоляторах используется в лофтах как элемент дизайна, при этом она не требует никаких строительных работ по скрытию.
Ответы на популярные вопросы
Можно ли использовать ПВС вместо ВВГнг?
Нет, кабель ПВС предназначен для гибких соединений и удлинителей, он не подходит для стационарной скрытой прокладки из-за особенностей изоляции.
Обязательно ли использовать гофру в подвесном потолке?
Да, гофра защищает кабель от механических повреждений профилями и препятствует распространению огня.
Где лучше располагать распределительные коробки?
В доступных местах, желательно в верхней части стен или в специальных лючках в потолке для возможности ремонта.
Как закрепить кабель к бетонному потолку?
Используются пластиковые клипсы с дюбелями или специальные кабельные стяжки, закрепленные через дюбель-хомуты.
Можно ли прокладывать электрику вместе с вентиляцией?
Не рекомендуется. Необходимо соблюдать дистанцию между силовыми кабелями и вентиляционными трубами во избежание конденсата и помех.
Какой толщины должна быть гофра?
Оптимальный диаметр для бытовой проводки составляет 16 или 20 мм.
Как проверить проводку перед тем, как зашить потолок?
Необходимо провести «прозвонку» всех линий мультиметром и проверить подачу напряжения на каждом выводе под нагрузкой.
