Монтаж водяного теплого пола под ламинат

Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.

Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:

1. Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
2. Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
3. Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.

Укладка труб на специальную подкладку

Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами

Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.

Подложка и ламели

При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.

Лучший подогрев под ламинат – инфракрасный

   Инфракрасный пол – наиболее щадящая ламинат новейшая обогревательная система. В ней используется специальная тонкая термоплёнка. Состав покрытия плёнки – графитовый (он же углеродный) или биметаллический (сплав меди и алюминия между полиуретановой плёнкой) – выделяет инфракрасное излучение при подключении к электричеству.

Советуем  Монтаж водяного теплого пола своими руками: советы и рекомендации от профессионалов

   В силу специфики конструкции подготовительные работы для монтажа инфракрасного тёплого пола не требуются. Необходимое оборудование – электропроводка, зажимы – входит в комплект.

   Теплоотражающая подложка, инфракрасная плёнка, выравнивающая подложка, ламинатное покрытие – это слои и они же этапы монтажа инфракрасного тёплого пола. Необходимое оборудование для установки: терморегулятор с датчиком температуры, подложки термоотражающая и влагоотталкивающая, отвертки, скотч, нож, пассатижи, ножницы.

Инфракрасный пол — Фото 10

Монтаж инфракрасного теплого пола под ламинат — Фото 11

   Основные достоинства инфракрасного подогрева ламината:

• монтаж термополос и подключение к сети проводится за 2-2,5 часа. Применяя инструкцию, его можно укладывать самостоятельно;
• прогрев равномерный и медленная отдача тепла после отключения;
• использование электроэнергии более экономичное в сравнении с нагревательным кабелем;
• не сушит воздух;
• легкий демонтаж и возможность повторной установки.

    Особенности монтажа инфракрасного тёплого пола под ламинат:

1. Водоотталкивающей плёнкой и плотным термоотражающим материалом (пенофол, изолон и др.) застилают всю площадь помещения. Термоплёнка размещается только в свободной зоне (минусуется пространство с углами, мебелью, бытовой техникой у стен). Это экономит расходный материал и энергоноситель.
2. Для фиксирования инфракрасной плёнки зажимами делают вырезы в теплоотражающей подложке.
3. Термополосы укладывают на удалении от нагревательных приборов (10-50 см).
4. Нельзя применять утеплители и пароизоляцию с алюминиевым покрытием.
5. Необходимо заземление.
6. Примерный расход плёнки:

• при наличии основного отопителя для подогрева пола требуется инфракрасной плёнки 50% от его площади (90-150 Вт/м2 мощность);
• если нет других отопителей и плёночный тёплый пол под ламинат нужен как основной источник отопления, расход плёнки до 80% от всего пола (150 Вт/м2 мощность).

1. Повреждённую плёнку запрещено устанавливать.

Инфракрасный теплый пол под ламинат — Фото 12

  Подробную консультацию об оптимальных соотношениях характеристик ламината и системы «Тёплый пол» дадут в специализированных магазинах.

Особенности ламината

Сегодня уже никого не удивить таким напольным покрытием, как ламинат. Однако мало кто знает его устройство и основные свойства.

Нередко встречаешь людей, и даже авторов в интернете, которые наивно полагают, что он прекрасно справляется с влажностью, так как имеет влагостойкое покрытие. Но это к слову, нас же интересуют его теплопроводящие свойства.

Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

• Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
• Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
• И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

Комната с уложенным ламинатом

• С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
• Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

Символ, обозначающий возможность укладки покрытия на теплый пол

Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

Теплоизоляционная подложка из вспененного полиэтилена

Устройство электрического подогрева пола

• 1 Устройство электрического подогрева пола
  • 1.1 Виды нагревательных элементов
  • 1.2 Виды термостатов
• 2 Электрический теплый пол под плитку — кабельный и кабельный мат
  • 2.1 Порядок монтажа кабельного мата
  • 2.2 Особенности укладки электрического пола из греющих кабелей
• 3 Электрический теплый пол своими руками под ламинат и линолеум
  • 3.1 Процесс монтажа в фото
  • 3.2 Видео-уроки по укладке

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

• нагревательного элемента;
• датчика температуры пола;
• терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

• Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

  Резистивный греющие кабели

• Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

  Саморегулирующийся греющий кабель

• Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

  Электрический кабельный мат

• Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

  Карбоновая пленка — инфракрасный подогрев пола

• Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

  Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

• Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
• Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
• Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

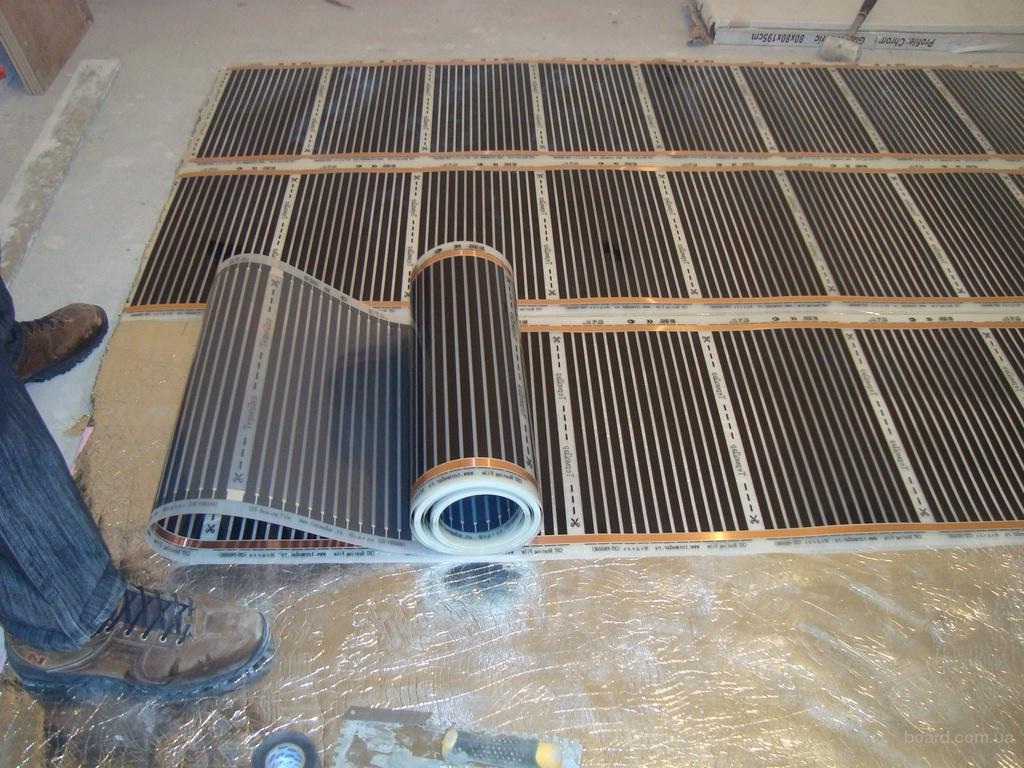

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

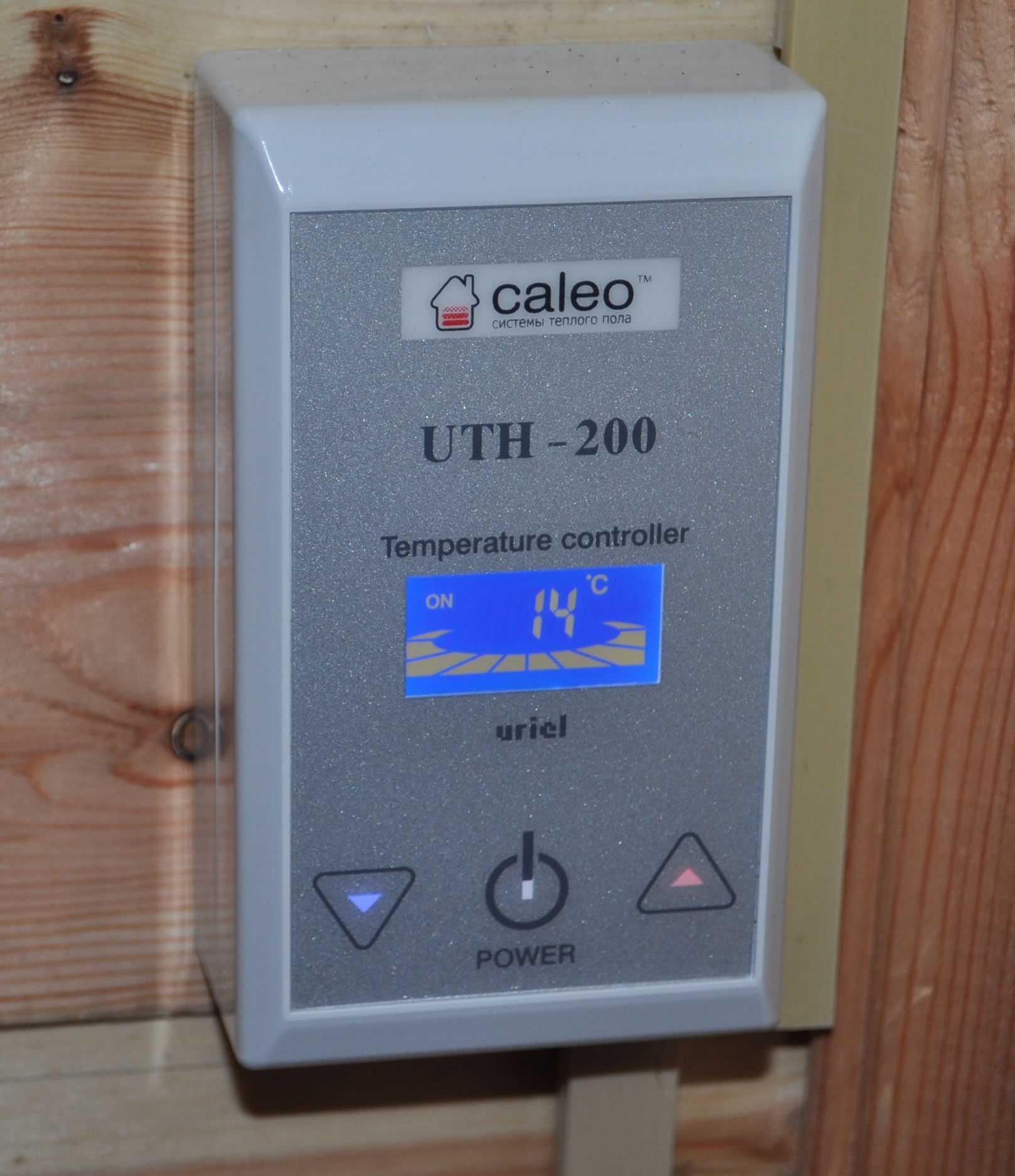

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Рейтинг кабельных систем

Varmel Mini Cable 17-255 Вт

Этот греющий кабель может быть установлен, как в квартире, так и в теплице. Изготовлен он из двух токоведущих жил с бронированным экраном и огнеупорной изоляцией (эффект самозатухания). Его можно свободно укладывать под плитку или ламинат. Заявленная мощность именно этого комплекта составляет 255 Вт. Работает от обычной розетки 220 В.

Обратите внимание, что в этой бухте 17 м кабеля, который можно уложить на пол. Однако в зависимости от сферы применения, шаг укладки будет меняться, а значит и размер отапливаемой площади

На пол в квартиру или дом в среднем уходит 7 погонных метров кабеля на 1 м2 площади с шагом около 9 см. Поэтому в квартире кабель может отопить до 2,5 м2. В теплице шаг укладки будет больше, поэтому эта кабельная бухта сможет обогреть до 3,75 м2 площади. Рекомендуем предварительно точно рассчитать отапливаемую площадь, чтобы взять нужное количество бухт без излишков.

SpyHeat Classic SHD-15-300

Греющий двужильный кабель от компании SpyHeat предназначен для обогрева до 2,6 м2 площади квартиры или дома. Однако при хорошем утеплении его можно уложить с меньшим шагом, и тогда отапливаемая площадь увеличится до 3 м2. Максимальная потребляемая мощность у него составляет 300 Вт. Длина кабеля в бухте составляет 20 погонных метров.

Двужильный провод сечением 4 мм «одет» в металлический экран с качественной огнеупорной изоляцией. Производитель заявляет, что кабельная система способна прослужить до 50 лет без ремонта

Обратите внимание, что эта бухта идет с заземляющим проводником. Длина холодного кабеля (участка, который соединяет теплый пол с электросетью) составляет 2 м

Кабель может быть использован, как для плитки, так и для стяжки.

Caleo Cable 18W-120

Эта бухта греющего кабеля уже рассчитана на отопление всего помещения, площадью до 16,6 м2. Ее можно укладывать под стяжку толщиной 2–5 см, под паркет, плитку или линолеум. На 120 метров провода заявленная производителем мощность составляет 2160 Вт, что дает примерно 18 Вт на 1 погонный метр. Это неплохой показатель для изделия, дешевле 80 рублей за метр. Токоведущие жилы имеют двойную изоляцию: внутренняя выполнена из ТПЕЕ, а внешняя из ПВХ. Также под ПВХ расположен слой алюминиевой фольги, которая выполняет роль экрана.

Общий рабочий ток всей бухты (при условии использования всего изделия) составляет 9,8 А, поэтому для ее подключения потребуется отдельная розетка. Сечение проводника здесь 4 мм, а удельное сопротивление 22,3 Ом. Производитель заявляет, что кабель прослужит 50 лет, однако гарантию дает в 20 лет.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Укладка на теплый электрический пол плитки

Технологии монтажа плитки на сетчатые маты и на инфракрасную пленку отличаются.

Сетчатые маты

• Плиточный клей выбирается с учетом состава, свойств плитки, температуры помещения. Не допускается применять просроченный материал, поскольку свойства уже потеряны. Для некоторых составов требуется особая подготовка основания. Целесообразно применение материала, выполняющего сразу несколько функций, например, использование для затирки.
• Делается разметка и на основание раскладывают плитку, чтобы наглядно представить себе, какая схема укладки подходит лучше. На открытых участках должны располагаться целые куски, а обрезки прячутся на скрытых участках.
• Работа начинается с самого удаленного от входа угла. Клеевая суспензия готовится из сухой смеси путем ее разбавления водой. Технология получения раствора указывается на упаковке любого состава и не так проста, как кажется на первый взгляд.
• Зубчатым шпателем раствор наносится на поверхность нагревательных матов, чтобы он проник во все пустоты. Толщина слоя должна быть выше нагревательных элементов на 5 мм и более.
• В углу раскладывают крестики из пластика и кладут первую плитку. Она должна располагаться строго горизонтально и ровно, чтобы ряд проходил вровень со стеной. Крестики устанавливаются на каждой плитке во всех направлениях. После размещения второй и третьей плиток проверяется ровность их укладки. Монтируются остальные цельные плитки. Для укладки обрезков потребуется плиткорез. При его отсутствии можно использовать хороший стеклорез.
• На следующий день швы покрываются затиркой.

Укладка плитки на теплый пол

Инфракрасная пленка

Плитка укладывается двумя способами.

Мокрый способ:

• Рулоны термопленки раскладывают в помещении и закрепляют посередине прозрачных участков между секторами.
• Гофра с термодатчиком внутри устанавливается под пленку в углублении основы и крепится скотчем.
• К термопленке и датчику подключается терморегулятор. После включается питание и проверяется работа системы.
• Весь пол покрывается термоизолирующей пленкой с перехлестом на 20 см. Стыки фиксируются малярным скотчем.
• Стяжка обладает плохой адгезией к пленке. Поэтому сверху укладывается сетка для армирования и крепится к основанию дюбелями через отверстия пленки на расстоянии от токопроводящих участков. Еще раз делается проверка на отсутствие повреждений проводников с изоляцией.
• Заливается тонкий слой цементно-песчаного раствора. Он выравнивается по всей поверхности пола. Слой выдерживается в течение 20 дней. Затем включается теплый пол и проверяется на исправность.
• Плитка укладывается на стяжку по обычной технологии. Если необходимо, плитку можно приклеивать до высыхания цементной стяжки.

Сухой способ:

• Технология повторяет предыдущую, включая установку пленки пароизоляции.
• Вместо цементной стяжки поверхность теплого пола покрывается стекломагнезитовыми, гипсоволоконными плитами или гипсокартоном.
• Окончательно сверху выкладывают керамическую плитку на клей.

Сухой способ укладки ИК пленки

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:
