Диагностика геометрии стен

Неровные поверхности стен создают серьезные сложности при установке встроенной мебели и укладке напольных покрытий. Диагностика квартиры площадью 50 м² занимает от 4 до 8 часов в зависимости от оснащения специалиста. Правильная проверка геометрии стен позволяет точно рассчитать объем штукатурки и избежать переплат за материалы. Данный процесс требует системного подхода и использования точных измерительных приборов.

Основы предварительной диагностики

Перед началом работ необходимо изучить допуски по ГОСТу, которые определяют максимально допустимые отклонения для разных типов помещений. Сложность процесса зависит от количества перегородок и общего состояния здания. Время на замеры всего дома рассчитывается исходя из площади каждой комнаты, при этом на одно помещение уходит от 30 до 90 минут. Проводить проверку следует строго до начала отделочных работ, чтобы иметь возможность скорректировать плоскости на этапе чернового выравнивания.

Расходные материалы для замера

Для фиксации результатов и разметки поверхностей потребуется набор простых, но необходимых принадлежностей:

• Маркировочный карандаш с мягким грифелем;
• Малярный скотч для создания временных меток;
• Листы бумаги или блокнот для записей;
• Цветные маркеры для обозначения разных типов отклонений;
• Самоклеящиеся стикеры;
• Ластик для исправления разметки;
• Планшет с зажимом для удобства записей;
• Специальная краска-спрей для разметки бетона.

Инструментарий для контроля геометрии

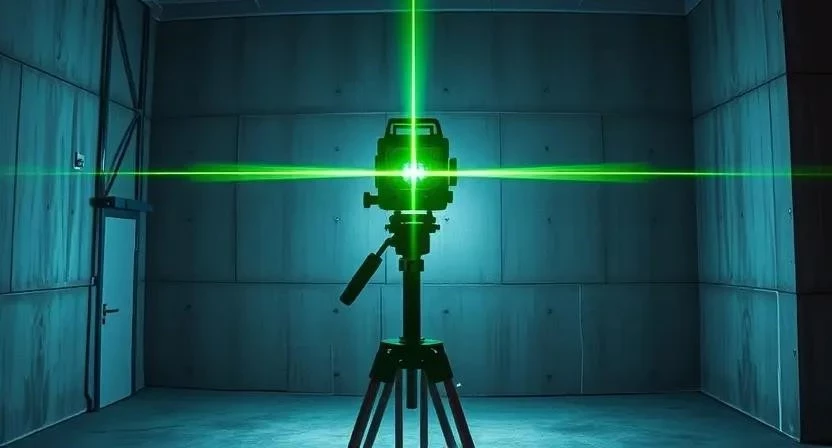

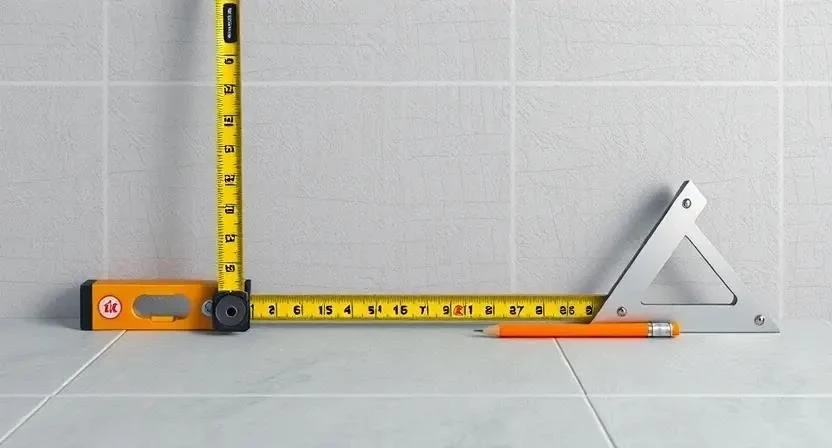

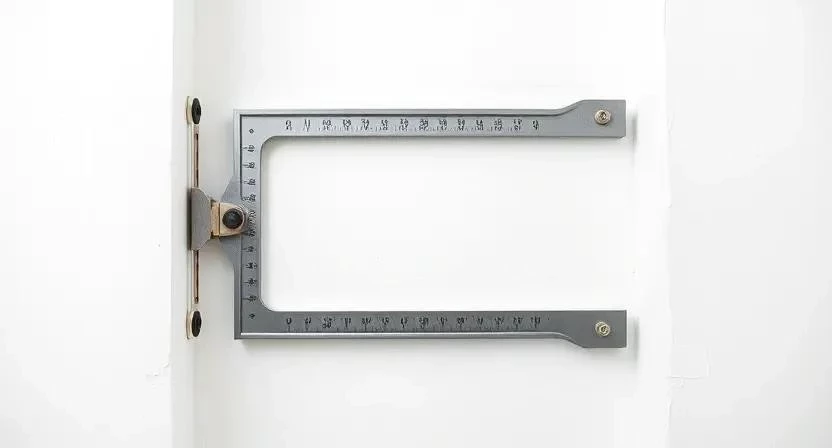

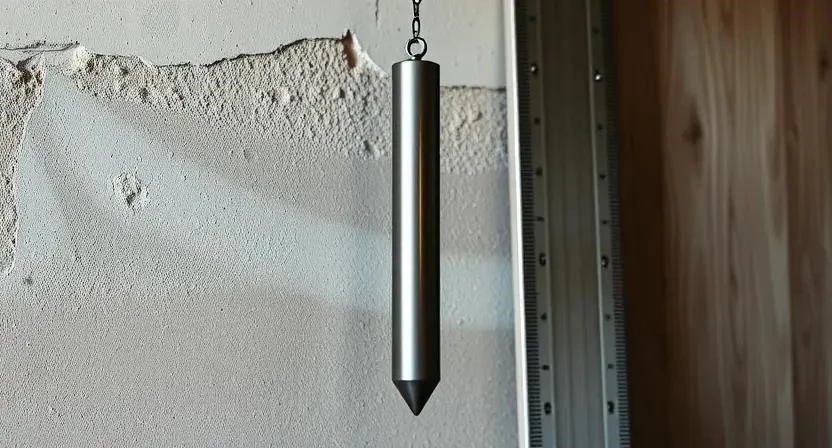

Точность измерений напрямую зависит от выбранного оборудования. Лазерный уровень обеспечивает быструю разметку плоскостей, в то время как пузырьковый уровень и отвес остаются незаменимыми для локальной проверки вертикалей. Правило используется для выявления перепадов плоскости, а угольник — для замера прямых углов. Рулетка необходима для определения общих габаритов и применения математических методов проверки.

• Лазерный нивелир (360 градусов);
• Пузырьковый уровень (от 60 см);
• Строительный отвес;
• Алюминиевое правило (2 или 2.5 метра);
• Строительный угольник;
• Замерная рулетка (от 5 метров);
• Штатив для лазерного уровня.

Подготовка помещения к работам

Эффективный замер невозможен в загроможденном пространстве. Сначала необходимо очистить стены от крупного строительного мусора и пыли. Важно полностью освободить доступ к всем углам и примыканиям. Пол следует защитить пленкой или картоном, чтобы избежать повреждений при установке штатива или падении инструментов. Для корректной работы лазерного луча в помещении должно быть организовано достаточное освещение, при этом прямые солнечные лучи могут снижать видимость лазера.

Работа с поверхностью стен

Первичный этап включает визуальную оценку общего состояния конструкций. Мастер ищет явные выпуклости, впадины или прогибы, которые заметны при определенном угле освещения. Обязательным условием является удаление всех отслаивающихся фрагментов старой краски, обоев или рыхлой штукатурки. Любой посторонний слой может исказить показания правила или уровня, создав ложное впечатление о кривизне стены. После очистки поверхность становится пригодной для нанесения точных меток.

Технология замера отклонений

Процесс проверки выполняется строго по определенному алгоритму для исключения ошибок:

1. Определение базовых точек в каждой комнате (15 мин).
2. Проверка вертикальности стен с помощью отвеса (30 мин).
3. Использование лазерного уровня для выявления общей плоскости (40 мин).
4. Замер отклонений правилом по всей длине и высоте стены (60 мин).
5. Проверка углов на 90 градусов с помощью угольника (30 мин).
6. Применение теоремы Пифагора (метод 3-4-5) для больших углов (30 мин).
7. Фиксация максимальных отклонений в каждой зоне (20 мин).
8. Разметка участков, требующих обязательного выравнивания (30 мин).
9. Составление детальной карты отклонений для каждой стены (30 мин).
10. Финальная сверка всех данных и подписание акта замера (20 мин).

Пример из практики: Однажды при замере стены длиной 4 метра было обнаружено отклонение в 4 см в центральной части, которое было абсолютно незаметно глазу, но создало бы огромную проблему при установке кухонного гарнитура.

Технические нюансы и точность

Температурный режим в помещении может влиять на точность некоторых инструментов, поэтому замеры проводят при стабильной температуре. Лазерный уровень требует обязательной калибровки перед началом работ. Правило необходимо прижимать к стене плотно, без перекосов, чтобы зазор между инструментом и поверхностью был реальным. При работе с длинными пролетами рекомендуется привлекать напарника, который будет фиксировать положение правила или удерживать рулетку.

Типичные ошибки при проверке

Новички часто допускают промахи, которые приводят к неверным расчетам:

1. Неправильный выбор базовой точки, из-за чего вся разметка смещается.
2. Игнорирование проверки пола, что ведет к ошибкам в определении вертикали.
3. Использование дешевых бытовых уровней с низкой точностью.
4. Ошибки в арифметических расчетах при применении метода 3-4-5.
5. Отсутствие проверки калибровки лазера перед началом работ.

Пример из практики: В одном из проектов игнорирование перепада пола привело к тому, что вертикали были выставлены с ошибкой в 2 градуса, что в итоге потребовало переделки штукатурного слоя.

Анализ стоимости проверки

Стоимость замера зависит от того, выполняется ли он самостоятельно или силами профессионального геодезиста. Самостоятельная проверка требует разовых затрат на покупку или аренду инструментов, в то время как услуги мастера оплачиваются за квадратный метр или за объект.

Завершение работ и хранение данных

После проведения всех замеров разметку на стенах следует сохранить до момента начала штукатурных работ, используя малярный скотч или перманентный маркер. Измерительный инструмент необходимо очистить от пыли и вернуть в кейсы для предотвращения разкалибровки. Все полученные данные, включая карту отклонений и замеры углов, передаются мастерам-отделочникам в письменном или электронном виде.

Современные альтернативы ручному замеру

Вместо традиционных методов можно использовать профессиональное 3D-сканирование стен, которое создает точную цифровую модель помещения с точностью до миллиметра. Также эффективным решением является применение электронных лазерных дальномеров, которые значительно ускоряют процесс измерения длинных дистанций.

Пример из практики: Применение электронного дальномера в длинном коридоре сократило время замера с 30 минут до 5 минут, исключив ошибку «провисания» рулетки.

Ответы на часто задаваемые вопросы

Какое отклонение считается нормой по ГОСТу?
Обычно для жилых помещений допустимое отклонение по вертикали составляет до 1-2 мм на метр высоты, в зависимости от типа отделки.

Можно ли проверить углы без лазерного уровня?
Да, для этого используется строительный угольник или метод Пифагора с рулеткой.

Что делать, если угол сильно завален?
В таком случае требуется полноценное выравнивание стены штукатуркой по маякам для достижения 90 градусов.

Как проверить плоскость стены длиной более 5 метров?
Рекомендуется использовать лазерный нивелир с функцией вращения на 360 градусов и длинное алюминиевое правило.

Чем отличается отвес от уровня?
Отвес работает по принципу гравитации и определяет абсолютную вертикаль, а уровень использует пузырек воздуха в жидкости для определения горизонтали или вертикали.

Нужно ли проверять геометрию в каждой комнате?
Да, так как отклонения могут быть разными в разных частях дома из-за осадки фундамента или особенностей строительства.

Как пользоваться методом 3-4-5?
От угла отмеряют 3 единицы по одной стене и 4 единицы по другой; если расстояние между этими точками равно 5 единицам, угол прямой.

Поможет ли проверка геометрии сэкономить на штукатурке?
Безусловно, так как вы сможете выбрать метод выравнивания (по маякам или «на сдир»), исходя из реальных перепадов.
