Безопасность дома: установка газового сигнализатора

Утечка бытового газа представляет серьезную скрытую угрозу для жизни и имущества. Ежегодно регистрируются сотни инцидентов, связанных с взрывами и отравлениями, которые можно было бы предотвратить. Правильная установка и настройка датчика утечки газа — критически важная мера безопасности, способная значительно снизить риски. Эта полная инструкция поможет выполнить монтаж датчика утечки газа своими руками, обеспечивая надежную работу системы и спокойствие в доме. Весь процесс, от выбора места до финальной калибровки, требует внимательного подхода к каждому этапу.

Предварительная подготовка к монтажу

Перед началом работ важно оценить предстоящие задачи. Установка датчика утечки газа относится к проектам средней сложности, требующим базовых навыков работы с электрикой и внимательности. Примерное время выполнения монтажа одного устройства составляет от 2 до 4 часов, в зависимости от опыта исполнителя и сложности прокладки кабеля. Оптимальные сроки для установки или замены датчика — это период проведения планового ремонта на кухне или при замене газового оборудования, что позволяет интегрировать систему максимально аккуратно и эффективно.

1. Ознакомьтесь с техническим паспортом выбранного датчика.
2. Оцените расположение газовых приборов и вентиляционных отверстий.
3. Проверьте наличие ближайшей электрической розетки или распределительной коробки.
4. Подготовьте все необходимые материалы и инструменты заранее.
5. Убедитесь в наличии базовых навыков работы с электропроводкой.
6. Запланируйте время на монтаж и последующее тестирование.
7. Изучите особенности поведения метана и пропана в помещении.

Выбор и подготовка материалов

Успех установки во многом зависит от качества выбранных материалов и комплектующих. Основным элементом является сам датчик утечки газа, который должен быть сертифицирован и подходить для типа газа, используемого в вашем доме (метан, пропан или оба). Кроме сигнализатора, потребуются крепежные элементы, кабель питания, клеммники и изолента. Количество кабеля рассчитывается исходя из расстояния от датчика до источника питания, с небольшим запасом. Выбирайте кабель типа ВВГнг-LS сечением 2х0.75 или 3х0.75 мм², обладающий пониженным дымо- и газовыделением при горении. Примерная стоимость комплекта материалов варьируется в зависимости от производителя и функционала датчика.

• Датчик утечки газа: 1 шт. (выбирайте модель, соответствующую типу газа: метан, пропан или универсальную)
• Крепежные элементы (саморезы, дюбели): 2-4 шт. (подбираются по типу стены)
• Кабель питания (ВВГнг-LS 2х0.75 или 3х0.75 мм²): длина по месту (от датчика до розетки/распределительной коробки)
• Клеммники (WAGO или аналоги): 2-3 шт. (для надежного соединения проводов)
• Изолента (термоусадочные трубки): 1 рулон/комплект (для дополнительной изоляции)
• Гофрированная труба или кабель-канал: по необходимости (для защиты и эстетики прокладки кабеля)
• Монтажные коробки: 1-2 шт. (если требуется скрытая проводка или дополнительные соединения)
• Маркер или карандаш: 1 шт. (для разметки)

Таблица 1: Основные материалы для установки датчика газа

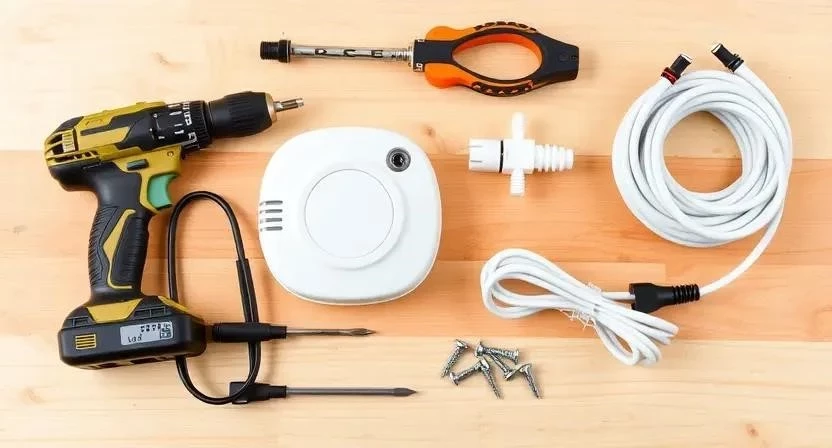

Инструменты для работы

Для качественного монтажа потребуется стандартный набор инструментов, который обычно есть у любого домашнего мастера. Если какого-то инструмента нет, его можно арендовать, например, перфоратор. Главное — обеспечить себя всем необходимым до начала работ.

• Отвертка (крестовая и плоская): для монтажа корпуса датчика и подключения проводов.
• Перфоратор или ударная дрель: для сверления отверстий под дюбели в стене.
• Шуруповерт: для быстрого закручивания саморезов (можно использовать вместо дрели для легких стен).
• Строительный уровень: для точной горизонтальной или вертикальной разметки.
• Индикатор напряжения (фазоуказатель): для проверки наличия напряжения в сети и правильности подключения.
• Стриппер для проводов: для аккуратной зачистки изоляции кабеля.
• Кусачки или бокорезы: для обрезки кабеля.
• Рулетка или измерительная лента: для точных замеров расстояний.
• Маркер или карандаш: для разметки мест крепления.

Таблица 2: Необходимые инструменты и их функции

Организация рабочего пространства

Перед началом любых монтажных работ необходимо тщательно подготовить помещение. Обеспечьте свободный доступ к месту установки датчика, убрав всю мебель, которая может мешать или быть повреждена. Накройте окружающие поверхности, пол и мебель защитной пленкой или старой тканью, чтобы предотвратить их загрязнение пылью или строительным мусором. Обязательно проверьте электропитание в зоне монтажа и, при необходимости, временно обесточьте соответствующую цепь на электрическом щитке для обеспечения безопасности при работе с проводкой.

Подготовка монтажной поверхности

Качественная подготовка поверхности гарантирует надежное крепление датчика. Сначала тщательно очистите место крепления от пыли, грязи, остатков старых обоев или краски. Используйте влажную тряпку, а затем дайте поверхности полностью высохнуть. Далее, при помощи рулетки и строительного уровня, выполните точную разметку отверстий под крепежные элементы датчика. Убедитесь, что разметка выполнена ровно и соответствует размерам крепежной площадки устройства. Проверьте поверхность на ровность; если стена имеет значительные неровности, это может затруднить плотное прилегание корпуса датчика. В случае рыхлых или осыпающихся стен может потребоваться предварительная грунтовка для укрепления поверхности. Убедитесь, что поверхность готова к монтажу, она должна быть прочной и чистой.

1. Очистка стены от пыли, грязи, старых покрытий.
2. Выравнивание поверхности (при необходимости).
3. Нанесение грунтовки на рыхлые или пористые стены.
4. Точная разметка мест сверления под крепеж.
5. Проверка горизонтальности и вертикальности разметки уровнем.
6. Обеспечение сухости поверхности перед монтажом.
7. Проверка прочности выбранного участка стены.

Детальный процесс установки датчика газа

Монтаж датчика утечки газа требует последовательности и внимания к деталям. Каждый шаг важен для корректной работы системы.

1. Шаг 1. Выбор правильного места установки (10-15 мин). Определите тип газа: метан легче воздуха, поэтому датчик устанавливают на 10-30 см ниже потолка (но не ближе 1 метра от него). Пропан тяжелее воздуха, его датчик монтируют на 10-30 см выше пола. Избегайте установки вблизи вентиляционных отверстий, окон, дверей, а также источников пара или жира (плита, вытяжка), чтобы избежать ложных срабатываний и обеспечить свободный доступ газа к сенсору.
2. Шаг 2. Разметка отверстий под крепление датчика (5-10 мин). Приложите корпус датчика к выбранному месту и карандашом или маркером отметьте точки для сверления через крепежные отверстия на задней панели устройства. Используйте строительный уровень для обеспечения ровного положения.
3. Шаг 3. Сверление отверстий и установка дюбелей (10-20 мин). С помощью перфоратора или дрели просверлите отверстия по сделанным отметкам. Глубина отверстий должна соответствовать длине дюбелей. Вставьте дюбели в просверленные отверстия, убедившись, что они плотно сидят в стене.
4. Шаг 4. Монтаж корпуса датчика на стену (5-10 мин). Прикрепите заднюю часть корпуса датчика к стене, используя саморезы. Затягивайте их аккуратно, чтобы не повредить пластик корпуса. Убедитесь, что датчик надежно зафиксирован.
5. Шаг 5. Прокладка кабеля питания (20-60 мин). Проложите кабель питания от ближайшей розетки или распределительной коробки до места установки датчика. Кабель можно спрятать в кабель-канал, гофрированную трубу или штробу для эстетичности и защиты. Мой личный опыт показывает, что аккуратная прокладка кабеля в кабель-канале занимает больше времени, но значительно улучшает внешний вид и безопасность.
6. Шаг 6. Подключение датчика к сети электропитания (15-25 мин). Отключите электропитание на щитке. Зачистите концы кабеля стриппером. Подключите провода к соответствующим клеммам на датчике согласно схеме в техническом паспорте (обычно L – фаза, N – ноль, PE – заземление). Используйте клеммники для надежного соединения.
7. Шаг 7. Подключение внешнего звукового оповещателя или электромагнитного клапана (если предусмотрено) (15-30 мин). Если ваша модель датчика поддерживает подключение дополнительных устройств, таких как сирена или электромагнитный клапан для автоматического перекрытия газа, подключите их согласно схеме. Это значительно повышает уровень безопасности.
8. Шаг 8. Первое включение устройства в сеть (5 мин). После завершения всех подключений и проверки их надежности, подайте электропитание на цепь. Датчик должен включиться, обычно сопровождаясь световой индикацией и кратким звуковым сигналом.
9. Шаг 9. Процесс прогрева датчика (ожидание стабилизации сенсора) (15-30 мин). Большинство датчиков требуют времени для прогрева и стабилизации сенсора после первого включения. В этот период индикатор может мигать или гореть другим цветом. Не стоит беспокоиться, это нормальный процесс, указанный в инструкции.
10. Шаг 10. Первичная калибровка устройства согласно инструкции (5-10 мин). Некоторые модели датчиков требуют первичной калибровки, которая может заключаться в нажатии кнопки или выполнении определенной последовательности действий. Следуйте указаниям производителя.
11. Шаг 11. Настройка порога срабатывания сигнализатора (5-10 мин). Если датчик имеет возможность ручной настройки порога срабатывания, установите его в соответствии с рекомендациями производителя. Обычно это делается для адаптации к конкретным условиям помещения.
12. Шаг 12. Тестирование системы с помощью контрольного газа или встроенной кнопки Test (5-10 мин). Для проверки работоспособности используйте специальный контрольный газ (например, для зажигалок) или нажмите кнопку «Test» на корпусе датчика. При срабатывании должен прозвучать звуковой сигнал и загореться соответствующий индикатор.
13. Шаг 13. Проверка срабатывания отсечного клапана (если установлен) (5-10 мин). Если подключен электромагнитный клапан, убедитесь, что он перекрывает подачу газа при срабатывании датчика. Это можно проверить, вызвав срабатывание датчика тестовым газом.
14. Шаг 14. Финальная проверка всех соединений и закрепление проводов (5-10 мин). Убедитесь, что все провода надежно закреплены, не провисают и не мешают. Проверьте все клеммные соединения на предмет ослабления.

Таблица 3: Пошаговый план-график монтажа датчика утечки газа

Особенности эксплуатации и тонкости монтажа

Эффективность работы газового сенсора напрямую зависит от условий окружающей среды. Влияние температуры и влажности на работу сенсора может быть значительным. Высокая влажность или резкие перепады температур способны вызвать ложные срабатывания или снизить чувствительность. Поэтому важно устанавливать датчик в местах с относительно стабильным микроклиматом. Если в процессе подготовки поверхности использовались грунтовки или шпаклевки, необходимо дождаться их полного высыхания, что может занять от нескольких часов до суток, прежде чем приступать к монтажу. Также критически важна совместимость датчика с типом используемого газа. Устройства для метана и пропана имеют разные сенсоры и калибровки, поэтому всегда проверяйте технический паспорт.

Пример из практики: Однажды при установке датчика в частном доме, где использовался баллонный пропан, заказчик по ошибке купил датчик для метана. Мы обнаружили это только на этапе тестирования, когда устройство не реагировало на тестовый пропан. Пришлось заказывать правильную модель, что привело к задержке и дополнительным расходам. Всегда проверяйте тип газа!

Типичные ошибки при установке

Многие проблемы с датчиками утечки газа возникают из-за неправильной установки. Одной из частых ошибок является монтаж устройства в так называемых «мертвых зонах» — углах помещения, нишах, или непосредственно рядом с вентиляцией. В таких местах циркуляция воздуха нарушена, и газ может не достигнуть сенсора вовремя. Игнорирование времени прогрева датчика после первого включения также приводит к некорректной работе; сенсору требуется время для стабилизации. Неправильный выбор высоты установки — еще одна распространенная ошибка: метан легче воздуха, пропан тяжелее, и датчики должны быть расположены соответственно. Ошибки в подключении питания, такие как перепутанные фаза и ноль или отсутствие заземления, могут не только вывести устройство из строя, но и создать угрозу безопасности. Мой опыт показывает, что невнимательность при подключении питания часто является причиной неработоспособности нового датчика.

1. Установка в «мертвых зонах» (углы, ниши, за мебелью).
2. Размещение слишком близко к вентиляционным отверстиям или окнам.
3. Игнорирование времени прогрева сенсора после включения.
4. Неправильный выбор высоты установки относительно пола/потолка.
5. Ошибка в подключении проводов питания (фаза/ноль, отсутствие заземления).
6. Размещение датчика рядом с источниками пара, жира или дыма.
7. Использование датчика, не предназначенного для конкретного типа газа.
8. Недостаточная фиксация корпуса на стене.

Экономика проекта: расчет затрат

Расчет стоимости установки датчика утечки газа включает в себя несколько статей расходов: стоимость самого оборудования, расходных материалов и, при необходимости, оплату работы специалиста. Самостоятельный монтаж позволяет значительно сэкономить на последнем пункте.

Таблица 4: Расчет стоимости установки датчика газа

Как видно из таблицы, самостоятельный монтаж позволяет сэкономить от 2000 до 4000 рублей, что является существенной суммой. Однако, при отсутствии уверенности в своих навыках работы с электрикой, лучше доверить установку профессионалам.

Обслуживание и правила эксплуатации

После успешной установки и настройки датчика утечки газа важно обеспечить его регулярное обслуживание для поддержания надежности. Регулярная очистка сенсора от пыли — ключевой момент, поскольку пыль может снижать чувствительность и вызывать ложные срабатывания. Используйте мягкую сухую ткань или пылесос на малой мощности. Ежемесячно проверяйте работоспособность датчика, нажимая кнопку «Test» на корпусе или используя тестовый газ. Сроки замены датчика обычно указаны производителем в техническом паспорте и составляют от 5 до 10 лет, так как сенсор со временем теряет свою чувствительность. Строго следуйте правилам эксплуатации, избегая попадания влаги, агрессивных химических веществ и сильных механических воздействий на устройство.

Современные решения для газовой безопасности

Рынок систем газовой безопасности постоянно развивается, предлагая новые, более удобные и функциональные решения. Помимо стандартных проводных датчиков, существуют беспроводные модели, которые значительно упрощают монтаж, исключая необходимость прокладки кабеля. Эти устройства часто интегрируются в системы «умный дом», позволяя контролировать ситуацию через смартфон, получать оповещения и даже автоматически перекрывать подачу газа при обнаружении утечки. Также набирают популярность комбинированные датчики газа и дыма, которые обеспечивают комплексную защиту от различных угроз. Выбор альтернативного варианта зависит от бюджета, требований к функционалу и готовности инвестировать в более продвинутые технологии.

Часто задаваемые вопросы

При установке и эксплуатации газовых датчиков часто возникают одни и те же вопросы. Разберем наиболее популярные из них.

1. На какой высоте устанавливать датчик метана?
   Метан легче воздуха, поэтому датчик для метана следует устанавливать на расстоянии 10-30 см от потолка, но не ближе 1 метра от газовых приборов или вентиляционных отверстий.
2. Почему датчик пищит сразу после включения?
   Это нормальное явление. Большинство датчиков проходят этап прогрева и самодиагностики сразу после подачи питания. Этот процесс может занимать от нескольких минут до получаса, и в это время устройство может издавать прерывистые звуки или мигать индикаторами. Дождитесь стабилизации.
3. Как часто нужно менять датчик?
   Срок службы газового сенсора ограничен и обычно составляет 5-10 лет. Точный срок указан в техническом паспорте устройства. По истечении этого времени чувствительность сенсора снижается, и датчик требует замены, даже если он кажется рабочим.
4. Можно ли ставить датчик рядом с плитой?
   Крайне нежелательно. Рядом с плитой или другими источниками горения могут быть пары жира, частицы пищи, продукты горения, которые вызывают ложные срабатывания или загрязняют сенсор. Оптимальное расстояние — не менее 1 метра.
5. Что делать, если сработал ложный сигнал?
   Если вы уверены, что утечки газа нет (нет запаха, все газовые приборы выключены), проветрите помещение. Возможно, это было вызвано парами спирта, аэрозолями или сильным запахом. Если ложные срабатывания повторяются, проверьте правильность установки, чистоту сенсора или обратитесь в сервисный центр.
6. Нужен ли отдельный автомат в щитке?
   Для датчика утечки газа рекомендуется выделить отдельный автоматический выключатель в электрическом щитке. Это обеспечивает дополнительную безопасность и позволяет обесточить только цепь датчика при необходимости обслуживания, не отключая другие потребители.
7. Как проверить датчик, если нет специального газа?
   Большинство современных датчиков имеют встроенную кнопку «Test», которая имитирует срабатывание. Также можно использовать зажигалку без поджигания, поднеся ее к сенсору на несколько секунд (не включать пламя!). Мой личный опыт показывает, что даже пары изопропилового спирта (от дезинфицирующего средства) могут вызвать срабатывание, что является хорошим экспресс-тестом.
