Защита коммуникаций от промерзания в зимний период является приоритетной задачей для владельцев частных домов и промышленных объектов. Правильно подобранный греющий кабель для труб предотвращает образование ледяных пробок и разрыв трубопровода, что избавляет от дорогостоящего аварийного ремонта. Монтаж системы занимает от 4 до 8 часов в зависимости от протяженности линии, а стоимость базового комплекта материалов начинается от 2000 рублей. Данный полный гид по выбору и монтажу с советами поможет реализовать эффективный обогрев своими силами. Надежная теплоизоляция и корректная настройка автоматики обеспечат бесперебойную подачу воды даже при экстремально низких температурах.
Важные аспекты перед началом работ
Организация системы обогрева требует предварительной оценки сложности и понимания базовых принципов работы с электрикой. Основная задача — правильно рассчитать мощность системы, которая обычно составляет от 10 до 30 Ватт на метр погонный. Для работы потребуются навыки зачистки проводов, герметизации соединений и базовые знания устройства электрического щитка. Планировать монтаж греющего кабеля лучше всего в теплое время года или в начале осени, так как при отрицательных температурах внешняя оболочка кабеля становится жесткой, что затрудняет его фиксацию на трубе. Среднее время выполнения работ для стандартного ввода воды в дом длиной 5-10 метров составляет около половины рабочего дня, включая пусконаладку.
Материалы для создания системы обогрева
Для качественной установки необходимо подготовить полный перечень комплектующих, ориентируясь на тип трубопровода и условия эксплуатации. Правильный выбор греющего кабеля зависит от того, будет ли он монтироваться снаружи или вводиться внутрь трубы через специальный сальник.
- Саморегулирующийся кабель (основной нагревательный элемент);

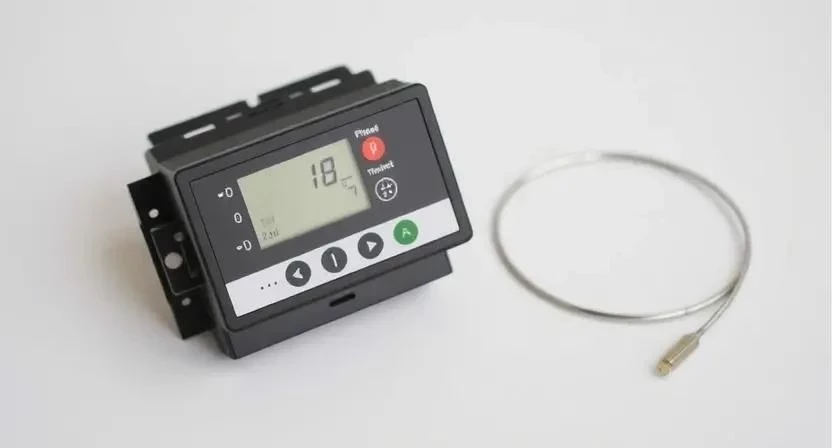

- Термостат с выносным датчиком температуры для автоматизации;

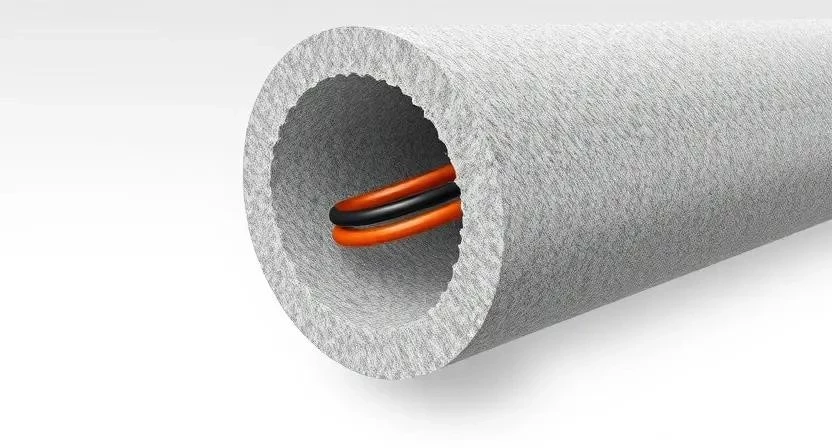

- Теплоизоляция из вспененного полиэтилена или каучука толщиной не менее 20 мм;
- Алюминиевый скотч для улучшения теплоотдачи и фиксации;
- Комплект клеевых термоусадочных трубок для герметизации муфт;
- Монтажная лента или пластиковые стяжки, устойчивые к ультрафиолету;
- Герметичный ввод (сальниковый узел), если кабель монтируется внутри;
- Силовой кабель (ВВГнг) для подключения системы к электрощитку.
Таблица 1. Смета на основные материалы для системы обогрева (на 10 метров трубы)
| Материал | Тип/Характеристика | Расход на 10 м | Цена за ед. (руб) | |
|---|---|---|---|---|
| Греющий кабель | Саморегулирующийся 16 Вт/м | 10.5 м | 250 | 2625 |
| Алюминиевый скотч | Ширина 50 мм | 1 рулон | 350 | 350 |
| Теплоизоляция | Трубка 110/20 мм | 10 м | 120 | 1200 |
| Терморегулятор | Накладной с датчиком | 1 шт. | 1800 | 1800 |
| Муфтовый комплект | Термоусадка с клеем | 1 комплект | 450 | 450 |
Необходимый набор инструментов
Для того чтобы выполнить монтаж греющего кабеля своими руками качественно, потребуется стандартный электромонтажный набор и специализированные приборы для контроля. Качественный инструмент сокращает время работы и минимизирует риск повреждения изоляции.
- Мультиметр для замера сопротивления изоляции и проверки целостности цепи;
- Стриппер или острый нож для снятия изоляции с кабеля;
- Строительный фен для усадки термоусадочных трубок;
- Набор отверток (крестовая и шлицевая) для подключения к термостату;
- Обжимные клещи для гильз (если предусмотрено соединение);
- Обезжириватель на спиртовой основе для подготовки поверхности;
- Рулетка и маркер для точной разметки трассы.
Таблица 2. Инструменты для монтажа и их приоритетность
| Инструмент | Назначение | Приоритетность | Ориентировочная цена (руб) |
|---|---|---|---|
| Мультиметр | Проверка электрических параметров системы | Обязательно | 800 |
| Строительный фен | Герметизация соединительных муфт | Обязательно | 1500 (аренда 300) |
| Стриппер | Безопасная зачистка жил кабеля | Желательно | 600 |
| Набор отверток | Монтаж термостата и подключение в щитке | Обязательно | 500 |
| Нож строительный | Подрезка теплоизоляции и скотча | Обязательно | 200 |
Подготовка рабочего пространства
Организация места проведения работ начинается с обеспечения свободного доступа ко всем участкам трубопровода, требующим обогрева. Если труба находится в траншее, ее необходимо расширить, чтобы было удобно накладывать теплоизоляцию снизу. В подвальных помещениях следует очистить пространство от посторонних предметов и обеспечить качественное освещение. Важно защитить окружающие поверхности от попадания искр или капель клея при использовании строительного фена. Рабочее место должно быть сухим, так как электрика и влага несовместимы. Подготовьте устойчивую стремянку, если работы проводятся на высоте, и убедитесь в наличии исправной розетки для подключения электроинструмента.
Подготовка поверхности трубопровода
Эффективность теплопередачи напрямую зависит от того, насколько плотно греющий кабель для труб прилегает к поверхности. Начинать следует с тщательной очистки трубы от пыли, грязи, ржавчины или старой краски. Если используется труба ПВХ или полипропилен, ее поверхность нужно протереть обезжиривателем. На металлических трубах следует устранить все острые выступы и заусенцы, которые могут повредить оболочку кабеля при температурных расширениях. Проверьте целостность всех стыков и соединений трубопровода, так как после монтажа обогрева и изоляции доступ к ним будет затруднен. В случае обнаружения протечек их необходимо устранить до начала укладки электрических компонентов. Для пластиковых труб рекомендуется предварительно наклеить слой алюминиевого скотча по всей длине прокладки кабеля — это поможет равномерно распределить тепло и избежать локального перегрева пластика.
Установка греющего кабеля пошагово
Соблюдение последовательности действий гарантирует долговечность системы и безопасность ее эксплуатации. Технология монтажа подразумевает аккуратное обращение с нагревательной матрицей саморегулирующегося кабеля.
- Разметка трассы прокладки: Отметьте на трубе линию, по которой пойдет кабель. При горизонтальной прокладке лучше располагать его в нижней части трубы (на 4 или 8 часов), чтобы защитить от механических повреждений сверху и обеспечить лучший прогрев водяного затвора.
- Подготовка кабеля к подключению: Разделайте конец кабеля, установите соединительную муфту для перехода на силовой провод и концевую заделку. Используйте строительный фен для плотной усадки трубок с клеевым слоем.

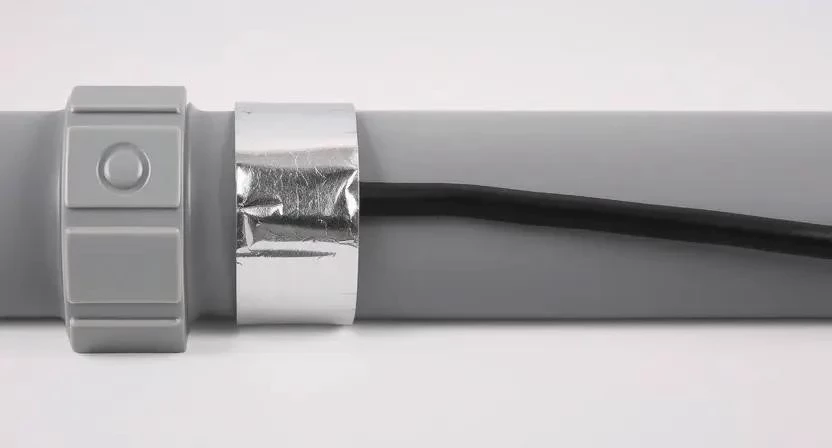

- Фиксация кабеля: Приклейте кабель к трубе короткими отрезками алюминиевого скотча через каждые 30-50 см. После этого проклейте кабель по всей длине сплошной полосой скотча для максимального теплового контакта.
- Установка датчика температуры: Закрепите датчик термостата на поверхности трубы в самой холодной точке, максимально удаленно от самого греющего кабеля, зафиксировав его скотчем.
- Монтаж термостата: Установите блок управления в защищенном от влаги месте или в электрическом щитке. Подключите жилы нагревательного кабеля и датчика согласно схеме производителя.
- Первичное тестирование: Включите систему в сеть и замерьте пусковой ток. Убедитесь, что кабель начал нагреваться по всей длине. Проверьте отсутствие пробоя на заземление с помощью мультиметра.
- Укладка теплоизоляции: Наденьте на трубу утеплитель, следя за тем, чтобы стыки изоляции не совпадали с местами крепления датчика. Толщина изоляции должна соответствовать климатическим условиям региона.
- Герметизация стыков: Проклейте все швы теплоизоляции армированным скотчем. В местах выхода кабеля из-под изоляции используйте дополнительные слои герметика или специальные манжеты.
- Финальная пусконаладка: Проверьте настройки термостата (оптимально +3…+5 градусов Цельсия) и убедитесь, что система отключается при достижении заданной температуры.
- Маркировка: Нанесите на теплоизоляцию предупреждающие надписи о наличии электрического кабеля под напряжением.
Пример из личного опыта: При монтаже системы на даче я совершил ошибку, закрепив кабель обычными пластиковыми стяжками без алюминиевого скотча. В итоге тепло уходило в воздух, а труба ПВХ под стяжками начала деформироваться от точечного нагрева. Пришлось все переделывать: сначала обмотал трубу фольгой, потом приложил кабель и закрыл его вторым слоем фольгированного скотча. Эффективность прогрева выросла в два раза, а расход электроэнергии снизился.
Таблица 3. План выполнения работ и ожидаемые результаты
| Этап работ | Время выполнения | Особенности и нюансы | Результат |
|---|---|---|---|
| Подготовка и разметка | 1 час | Учет изгибов и запорной арматуры | Готовая трасса для укладки |
| Муфтирование кабеля | 1.5 часа | Требуется аккуратность с феном | Герметичное соединение с сетью | 2 часа | Плотное прилегание без зазоров | Кабель надежно зафиксирован |
| Электрика и датчики | 1 час | Соблюдение полярности и заземления | Рабочая система управления |
| Теплоизоляция | 1.5 часа | Отсутствие «мостиков холода» | Защищенный от потерь контур |
Технологические нюансы и температурные режимы
Эффективный монтаж греющего кабеля требует учета материала трубопровода. Для полипропиленовых труб мощность кабеля не должна превышать 10-16 Вт на метр, чтобы не вызвать перегрев стенки. Металлические трубы позволяют использовать более мощные варианты до 30 Вт/м. Важно помнить, что время прогрева замерзшей трубы может составлять от 2 до 10 часов, поэтому систему лучше включать заранее, до наступления пиковых заморозков. Влажность в месте установки не должна приводить к образованию конденсата внутри термостата, поэтому выбирайте модели с классом защиты не ниже IP54 для неотапливаемых помещений.
Распространенные ошибки новичков
Одной из самых опасных ошибок является перехлест кабеля. Даже саморегулирующийся кабель в местах пересечения может перегреться, что сокращает срок его службы. Также часто забывают про заземление, что в условиях влажной среды водопровода критически опасно для жизни. Неправильный выбор мощности (слишком слабый кабель для большого диаметра) приведет к тому, что вода все равно замерзнет в сильный мороз.
Пример из личного опыта: Сосед решил сэкономить и не поставил термостат, подключив кабель напрямую в розетку. В итоге он забыл выключить его весной, и система проработала все лето, «накрутив» огромные счета за электричество. Кроме того, постоянный нагрев привел к тому, что изоляция кабеля стала хрупкой всего за один сезон.
Стоимость греющего кабеля и работ
Цена греющего кабеля за метр варьируется от 150 до 600 рублей в зависимости от бренда и характеристик. Самостоятельная установка позволяет сэкономить значительную сумму, так как услуги профессионального электрика по монтажу обогрева труб начинаются от 500 рублей за погонный метр без учета стоимости выезда.
Таблица 4. Сравнение затрат: самостоятельный монтаж vs вызов мастера
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы (10 м) | 6500 | 8000 (наценка мастера) | 1500 |
| Монтажные работы | 0 | 5000 | 5000 |
| Пусконаладка | 0 | 1500 | 1500 |
| Расходные материалы | 500 | 1000 | 500 |
| 7000 | 15500 | 8500 |
Меры безопасности при эксплуатации
Работа с электрическими нагревательными системами требует строгого соблюдения правил техники безопасности, чтобы исключить риск возгорания или поражения током.
- Обязательно подключайте систему через УЗО (устройство защитного отключения) с током утечки 30 мА.
- Никогда не включайте кабель, свернутый в бухту, более чем на 1-2 минуты для проверки.
- Не допускайте механического натяжения кабеля при монтаже на изгибах труб.
- Используйте только сертифицированные клеевые муфты для герметизации окончаний.
- При монтаже внутри трубы убедитесь, что кабель имеет пищевой допуск оболочки (обычно фторопласт).
- Регулярно проверяйте целостность внешней теплоизоляции на предмет повреждений грызунами.
Уход и обслуживание системы
После завершения пусконаладки система требует минимального внимания, но профилактика необходима ежегодно. Перед началом зимнего сезона (в октябре) следует провести визуальный осмотр доступных участков кабеля и проверить настройки термостата. Контроль изоляции мультиметром поможет выявить скрытые повреждения до того, как они приведут к короткому замыканию. Срок службы качественного саморегулирующегося кабеля составляет 10-15 лет при условии отсутствия перегревов и механических воздействий. Если система не используется летом, ее рекомендуется полностью обесточивать через щиток.
Пример из личного опыта: Однажды я обнаружил, что система перестала греть как раз в -20°C. Оказалось, что в щитке просто выбило автомат из-за высокого пускового тока (саморегулирующиеся кабели потребляют в 3-5 раз больше мощности в момент включения на холоде). С тех пор я всегда ставлю автоматы с характеристикой «C» и проверяю систему заранее, когда на улице еще +5.
Альтернативные методы защиты от замерзания
Помимо использования греющих кабелей, существуют и другие способы защиты водопровода. Сравнение помогает выбрать оптимальный вариант для конкретных условий.
- Прокладка труб ниже глубины промерзания грунта (надежно, но трудозатратно);
- Использование греющих тросов высокой мощности (для промышленных объектов);
- Инфракрасные обогреватели в местах ввода (эффективны только в закрытых колодцах);
- Постоянный проток воды (неэкономично и опасно переполнением септика);
- Воздушный обогрев через защитный кожух (сложно в реализации);
- Применение труб с заводской теплоизоляцией и встроенным каналом для кабеля;
- Использование тепловых насосов для подогрева контура.
Часто задаваемые вопросы (FAQ)
Можно ли устанавливать греющий кабель на пластиковые трубы?
Да, это возможно и широко практикуется. Главное условие — использовать кабель мощностью до 16 Вт/м и обязательно проклеивать трубу алюминиевым скотчем под кабелем и поверх него для распределения тепла.
Сколько электроэнергии потребляет система?
Расход кабеля и энергии зависит от температуры окружающей среды. Саморегулирующийся кабель снижает мощность при нагреве. В среднем, система на 10 метров при наличии термостата потребляет около 100-150 Вт в час в активном режиме.
Можно ли резать греющий кабель на куски произвольной длины?
Саморегулирующиеся модели можно резать в любом месте, минимальный отрезок обычно составляет 20-30 см. Резистивные кабели резать категорически запрещено, они продаются готовыми секциями определенной длины.
Нужно ли снимать изоляцию с трубы перед монтажом?
Кабель монтируется непосредственно на поверхность трубы (металл или пластик). Старая изоляция, если она в хорошем состоянии, может быть надета поверх кабеля, но лучше использовать новую, плотно прилегающую трубку из вспененного материала.
Что делать, если кабель слишком длинный?
Если у вас саморегулирующийся кабель, его можно просто отрезать и загерметизировать конец. Если резистивный — лишнюю длину можно обмотать вокруг трубы с соблюдением шага витка, не допуская касания витков друг друга.
