Как разобрать погружной насос: популярные поломки + детальная инструкция по разборке

Несколько дельных советов

В качестве смазки в насосах “Водолей” используется вазелиновое масло повышенной очистки. Этот состав используется в фармакологии для изготовления мазей. При этом изготовитель скрывает название фирмы, поставляющей этот продукт.

Как сказано в надписи на крышке, не следует ее открывать

При неосторожном обращении из двигателя может вылиться масло. Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла

Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу

Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу.

Если насос “Водолей” предполагается использовать в системе автоматизированного водоснабжения, следует обязательно установить обратный клапан. Устройство не комплектуется этим элементом, его придется купить отдельно. Рекомендуется отдать предпочтение клапану, снабженному заслонкой из латуни. Такие устройства отличаются повышенной устойчивостью к износу и более длительным сроком эксплуатации.

Если насос будет использован только для полива, нет необходимости покупать и устанавливать обратный клапан. При этом можно перекрывать поступление воды в шланг. Насос в таком случае будет работать на холостом ходу, устройство рассчитано на такие нагрузки.

Если возникла необходимость в замене конденсатора, полезно будет учесть следующую информацию. В насосах “Водолей” используются устройства емкостью 14-80 мкФ, рассчитано на 400 В. Это биполярный сухой конденсатор производства Чехии, диэлектрическая составляющая устройства — полипропилен.

В зависимости от модели или времени изготовления насоса в нем может быть установлен конденсатор фирмы TESLA, AEG, Gidra и т.п. Использовались модели и с проводными контактами, и с лепестковыми. Все это позволяет сделать вывод, что для насосов “Водолей” подходят аналогичные модели любого производителя, если их характеристики соответствуют указанным техническим требованиям.

Водопроводные трубы в системе автономного водоснабжения обычно используют или полудюймовые или на три четверти дюйма. Но насос или труба, которая подключается к выходному патрубку насоса, должна иметь диаметр не менее одного дюйма. Эти участки водопровода можно соединить с помощью переходника. При использовании трубы меньшего диаметра можно наблюдать некоторое снижение производительности насоса.

На этой схеме наглядно представлены характеристики различных моделей насосов «Водолей» для скважины. Эти данные помогут подобрать подходящий насос с учетом конкретной ситуации

Некоторые мастера-аматоры пытались снизить производительность слишком мощного насоса путем удаления части рабочих колец. Такие действия могут стать фатальными для прибора. Лучше всего изначально подбирать оборудование нужной производительности.

Правила ремонта своими руками

После диагностики можно приступать к ремонту. Выполнить его чаще всего можно своими руками, не расходуя лишних средств, либо привлечь специалиста.

Часто погружной насос забивается песком

Ремонт выполняется в следующей последовательности:

1. Необходимо включить прибор в сеть. Если слышны посторонние звуки, выключить и продолжить ремонт. Но если насос вообще не издает никаких звуков, значит, сломался магнит. Тогда агрегат ремонту уже не подлежит.
2. Сняв нижнюю часть корпуса, нужно проверить, нет ли повреждений и вращаются ли вал и лопасти.
3. Если вал не вращается, значит, сгорел статор. Если в этой модели его можно поменять, то осуществляется замена, а если нет – насос выбрасывается.
4. Если с валом все в порядке, собирается нижняя часть. Прежде чем разобрать верхнюю часть, нужно установить его вертикально.
5. При помощи омметра или тестером проверить, нет ли где-нибудь в электросистеме обрыва.
6. Если все просмотренные детали в норме, нужно проверить конденсатор.

Обычно все вышеперечисленные действия помогают обнаружить неполадку. Если самостоятельно это не удалось, желательно отдать прибор в специализированную фирму на диагностику. В настоящее время стало популярным бурение личных песочных или артезианских скважин на приусадебных участках. Без хорошего насоса, качественного и подходящего по мощности, невозможно организовать водоснабжение с хорошим напором и бесперебойной подачей воды.

При своевременном проведении профилактических работ и правильной эксплуатации прибора можно добиться того, что он будет работать без перебоев очень долгий срок. При поломках легко починить устройство своими руками, но иногда, если причину выхода из строя самостоятельно выявить не получается, может потребоваться помощь специалиста.

Разбираем насос «Водомет» на примере модели 60/52

Для колодцев подходят несколько моделей насосов «Водомет»: если до статического уровня воды не больше пяти метров, то это модели 60/32 и 150/30, а если от пяти до двадцати пяти, то 60/52 и 150/45.

Разбирать насос нужно аккуратно, нумеруя по ходу все детали и записывая порядок, в котором они были установлены

Порядок ремонта разберём на примере насоса «Водомет» 60/52. Начинаем с разборки и снятия всех деталей:

Отвинчиваем крышку с водозаборными отверстиями

Если приходится зажимать корпус в тиски, делать это нужно осторожно, так как внутри он полый. Лучше подложить со всех сторон плотную резину;
Разбираем насосную часть (шайбы, «стаканы» с дном, крыльчатка и всё остальное)

Все детали, снятые с вала, нужно аккуратно разложить, чтобы потом установить их в том же порядке;
Вынимаем из наружного «стакана» стопорное кольцо (белое пластиковое) и двигатель. Для этого насос ставится вертикально на стол, в котором предусмотрено отверстие для вала. По верхней штуцерной крышке нужно не очень сильно стукнуть резиновой киянкой так, чтобы двигатель немного сдвинул с места кольцо. Пытаться вытащить его через резьбу не стоит, оно всё равно не пройдёт. Затем насос кладём горизонтально, немного потянуть за кабель и оттянуть двигатель назад. Далее с одной стороны нужно упереться в белое кольцо длинной отвёрткой и ударить по ней, чтобы оно сместилось на несколько градусов. Разворачиваем его руками поперёк трубы и вынимаем из корпуса. В том же направлении нужно вынуть двигатель;

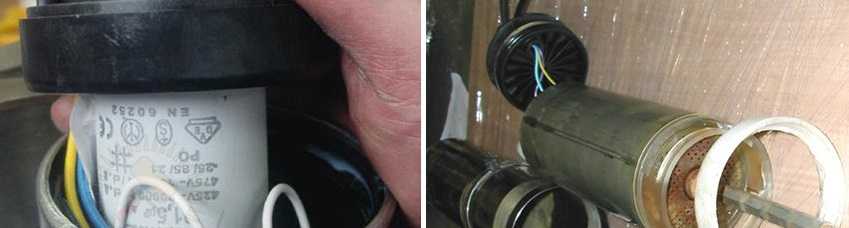

Снимаем крышку отсека, в котором находятся провода. Она удерживается двумя уплотнительными резинками. Двигатель кладём на бок и с помощью широкой отвёртки и резиновой киянки по кругу осторожно выколачиваем.

В двигатель насоса можно заливать только нетоксичное масло, чтобы не отравить воду в скважине в случае аварии. Как правило, используют глицерин. Для замены достаточно 0,5 литра

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Краткая схема ремонта устройств центробежного типа

Последовательность ремонтных мероприятий выглядит так:

• корпус устройства промывается снаружи;
• аппарат разбирается;
• детали осматриваются, промываются и очищаются;
• детали снимаются, ремонтируются или заменяются;
• запасные части комплектуются;
• аппарат собирается;
• обкатывается и испытывается;
• окрашивается корпус.

Ремонт и профилактика поломок центробежных насосов

Любой центробежный насос требует внимательности и тщательности при ремонте по причине сложности конструкции. Основное правило ремонта – это отключение аппарата от сети перед началом работы. Этапы ремонта центробежных насосов состоят из таких пунктов:

• перед тем как отремонтировать прибор, его необходимо разобрать. Разборка осуществляется со снятия корпуса устройства. После разборки центробежного насоса своими руками его необходимо осмотреть;
• осмотр и замер зазоров уплотнительных частей и ротора агрегата;
• замена подшипников;
• проверяется вал на наличие шероховатостей и трещин. При выявлении его меняют;
• замер корпуса на наличие отклонение от нормы;

Такие мероприятия проводятся для поддержания аппарата в хорошем состоянии, поэтому частота таких ремонтов составляет раз в 4500 часов.

Для глобального ремонта при эксплуатировании 26000 часов необходимо производить такие манипуляции:

• смена вала;
• смена уплотнительных колец, втулок;
• замена секционных частей устройства;
• испытание на гидравлику.

Ремонт центробежных насосов и их техническое обслуживание задача сложная, поэтому при его выполнении возникают проблемы. К таким сложностям относятся:

• снимание муфты. Для выполнения процедуры необходимо прибегнуть к помощи съемника;
• снимание фланца нажимного;
• снимание вкладышей;
• разбор подшипников;
• съем рабочих колес.

После ремонтных работ и замены необходимых деталей необходимо собрать аппарат. Последовательность сборки такова:

1. Проверка и подготовка деталей, которые будут устанавливаться.
2. Подгонка деталей к местам их размещения.
3. Шлифовка и притирка мест размещения сменных частей.
4. При использовании диаметрического ключа и соблюдении силы винтовые крепления затягиваются.
5. На валу происходит сборка рабочего колеса, соблюдая осевой зазор.
6. При соблюдении перпендикулярности к торцевой стороне устанавливается разгрузочный диск.

После ремонтных работ механизм испытывается на специализированном стенде. Испытания состоят из нескольких пунктов:

• кратковременный пуск и остановка;
• прогрев устройства;
• испытание рабочего режима.

При кратковременном запуске, длящемся около трех минут проверяют смазку подшипников, правильность показания приборов и правильность вращения ротора.

Прогреваются аппараты, предназначенные для работы с горячими жидкостями.

При испытании рабочего режима включают электродвигатель, открывают задвижку по достижению всей частоты вращения, устройство обкатывают на протяжении двух часов.

Для долгой службы свой агрегат необходимо периодически отдавать на плановый ремонт или же самому делать его. Это мероприятие повлечет уменьшение количества поломок. А производя своевременный ремонт, устройство прослужит длительное время.

Виды и причины поломок

Чтобы лучше понять, как проводить ремонт скважинного насоса своими руками, стоит разобраться с причинами тех или иных неисправностей и понять наиболее типичные проблемы. Конечно, в процессе использования может сломаться что угодно, но существует определенный набор так называемых «болезней», которые проявляются чаще всего.

Пускай вас не пугают сложные схемы агрегатов, на практике все гораздо проще

Основные причины выхода насосов из строя

Отметим сразу, что чаще всего агрегат выходит из строя по собственной халатности владельцев. Многие из них, приобретая насос, даже не читают инструкцию, в которой прописаны правила использования и основные меры безопасности.

Более того, у подавляющего большинства пользователей оборудование спускается в скважину и не достается оттуда, пока не сломается, а этого можно было бы избежать, извлекая его для осмотра хотя бы раз в год.

Но даже при ответственном отношении неисправности могут возникнуть, рассмотрим самые распространенные из них:

• Работа оборудования «всухую», это происходит, если насос подвешивается слишком высоко или в процессе водоснабжения уровень в скважине падает очень сильно. Механизм должен работать с водой – она служит охладителем и смазкой, без него происходит перегрев и заклинивание, а иногда и оплавление пластиковых частей.
• Пользование слишком мощным насосом, в этом случае забор слишком интенсивный, и со дна всасывается песок, который может сильно повредить основную перекачивающую деталь – крыльчатку насоса.

Песок способен разрушить даже чугунную крыльчатку

• Перепады и скачки электроснабжения способны привести в негодность конденсатор и другие электрические части. Следует использовать стабилизаторы напряжения.
• И, наконец, причиной поломок может служить банальный износ узлов.

Самые распространенные поломки

Чаще всего причинами неисправностей являются:

• Неисправности гидроаккумулятора и обратного клапана – эти узлы не входят в систему, но, если они работают неправильно, насос не защищен от перепадов давления и, скорее всего, получит гидроудар.
• Эрозия и повреждение крыльчаток, валов и других движущихся частей.
• Неисправности обмотки и конденсатора.
• Засорение системы песком и илом.

Вот, что вы можете увидеть, разобрав насос, согласитесь, долго он работать не сможет

Замена насоса в скважине

Скважинные насосы «Водомет»: обзор типовой конструкции

Основа любого насоса корпус. И эта часть агрегата «Водомет» выполнена в виде металлического цилиндра. Именно в нем монтируют двигатель, на вал которого одевают крыльчатку.

Причем крыльчатка отделена от двигательного отсека особым вкладышем, сквозь который проходит вал. В свою очередь сама крыльчатка состоит из повторяющегося набора дисков, чередующихся в следующем порядке:

1 — Первый белый диск с внешними лопастями, 2 — Первая черная шайба, совпадающая по диаметру с белым диском, 3 -Первый «стакан» с внутренними лопастями, 4 — Второй белый диск с лопастями, 5 — Вторая шайба, 6 — Третий белый диск с лопастями, 7 — Второй «стакан» внутренними лопастями, 8 — Третья шайба, 9 — Четвертый диск с внешними лопастями, 10 — Третий «стакан» с внутренними лопастями, 11 — Четвертая шайба, 12 — Четвертый «стакан» с внутренними лопастями, 13 — Пятая шайба, 14 — Белая заглушка с перфорацией по центру, 15 —Черная крышка с круглым отверстием по центру, 16 — Короткий цилиндр с сеткой на дне – фильтрующий элемент

Именно так устроен любой насос «Водомет». То есть, подобное чередование дисков, шайб и «стаканов» присутствует и в моделях, рассчитанных на работу в 5-метровой толще воды (серии 60/32, 150/30), и в аппаратах, погружаемых до 20-40 метров (серии 60/52, 150/45).При сборке между каждым элементом устанавливают небольшую антифрикционную шайбу (синего и белого цвета). Все прочие элементы – и шайбы, и диски, и «стаканы» — изготовлены из полиамида.

Этот насос рассчитан на вертикальный монтаж в толще чистой воды, что вполне типично для всех погружных агрегатов торговой марки «Водомет»
. Причем его конструкция практически не отличается от аналогичных продуктов из иного модельного ряда данного бренда. Поэтому порядок ремонтных работ, применимых к модели 60/52, можно распространить и на прочие насосы от .

Как проводить регулярное техническое обслуживание насосов?

Вариант устройства насоса

1. Включите насос и на рабочем режиме проверьте отсутствие посторонних шумов и чрезмерной вибрации.
2. Проверьте напор теплоносителя, выдаваемый насосом. Он должен соответствовать показателям, заявленным в техническом паспорте.
3. Удостоверьтесь в отсутствии чрезмерного нагрева электрического двигателя устройства.
4. Проверьте наличие смазки на резьбовых фланцах и, при необходимости, восстановите её.
5. Убедитесь в наличии заземления между корпусом насосного устройства и соответствующей клеммой.
6. Осмотрите насос со всех сторон и удостоверьтесь в отсутствии течей. Обычно такими уязвимыми местами является узел сопряжения трубопровода и корпуса насосного устройства. Проверьте уровень затяжения болтов и нормальное состояние прокладок.
7. Осмотрите клеммную коробку. Все провода должны быть надежно зафиксированы. В узле недопустимо присутствие влаги.

Устройство

Устройство глубинного насоса. (Для увеличения нажмите)Перед тем, как приступать к ремонтным работам, необходимо тщательно рассмотреть устройство оборудования, принцип работы и основные неисправности.

Это позволит легко провести его разборку. Для водоснабжения частных домов часто используют центробежные и вибрационные глубинные насосы.

Первый вариант часто используется в скважинах, в то время, как вибрационные агрегаты – в колодцах.

Глубинный центробежный агрегат состоит их таких элементов:

• корпус, для изготовления которого применяют высокопрочный материал;
• электромотор, обеспечивающий работу агрегата;
• рабочее колесо, создающее центробежную силу, которая выталкивает воду в трубопровод;
• подшипники;
• система охлаждения и уплотнительные кольца.

Что касается вибрационных насосов, то они состоят из таких конструктивных элементов:

• корпус, изготовляемый из того же самого прочного материала;
• электрический мотор;
• рабочий поршень;
• электромагнит с большой мощностью;
• амортизаторы и другие мелкие детали.

Каждый из этих агрегатов имеет свой принцип работы. Обладая информацией о строении и принципе работы оборудования, при необходимости, его можно легко разобрать и провести ремонт. Конечно, не стоит забывать и о качестве сборки. Часто такой параметр имеет большое значение в работе и сроке эксплуатации оборудования.

Замечание специалиста: стоит отметить, что вибрационные насосы отличаются низкой стоимостью и надежностью в работе и способны перекачивать воду любого качества.

Стоимость ремонта насосов и насосных станций в Московской области

Чтобы вам было проще ориентироваться, приведем стоимость наших основных услуг:

Диагностика	от 2000 руб.
Регулировка реле, замена гидробака	от 4000 руб.
Замена насосного оборудования	от 15000 руб.
Извлечение застрявшего насоса	от 45000 руб.

Цена на ремонт насоса зависит от его модели, а также от типа поломки. По понятным причинам сразу сказать стоимость услуги невозможно. Плюс сначала надо определить целесообразность этой процедуры. Именно для этого проводится диагностика насосного оборудования.

Только после этого наш мастер сообщит вам цену ремонта скважинного насоса и порекомендует, как лучше поступить: чинить или же подобрать новую модель. В любом случае окончательное решение всегда за клиентом.

Узнать стоимость на другие услуги можно в телефонном режиме. Если у вас произошла одна из стандартных ситуаций, то мы сообщим вам цену починки насоса для воды сразу по телефону.

Ревизия моторной части

Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.

В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2–3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.

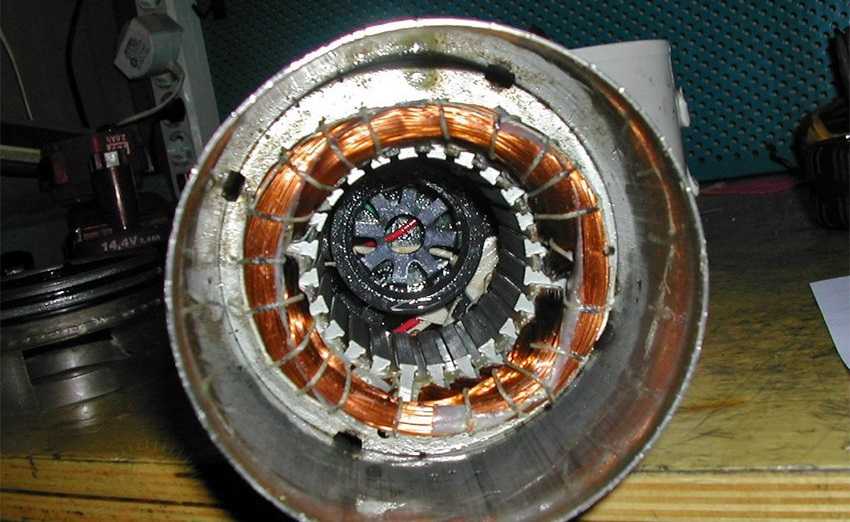

Статор двигателя скважинного насоса

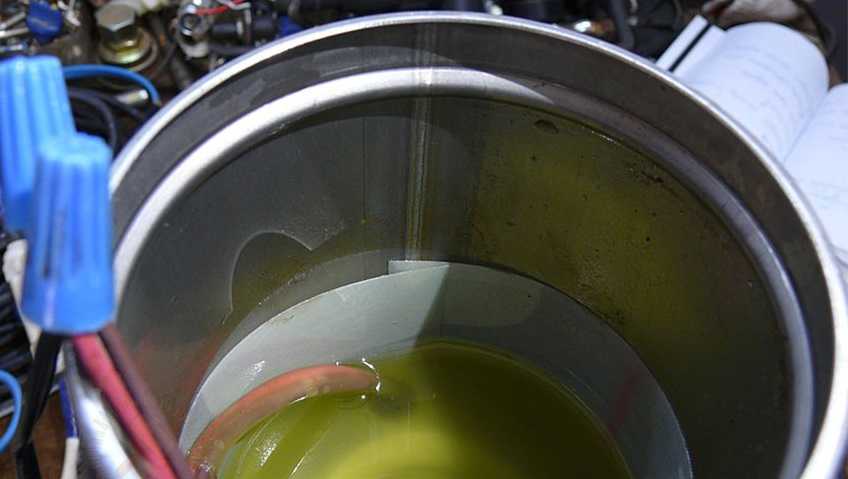

Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15–20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.

Помимо испорченного масла, причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.

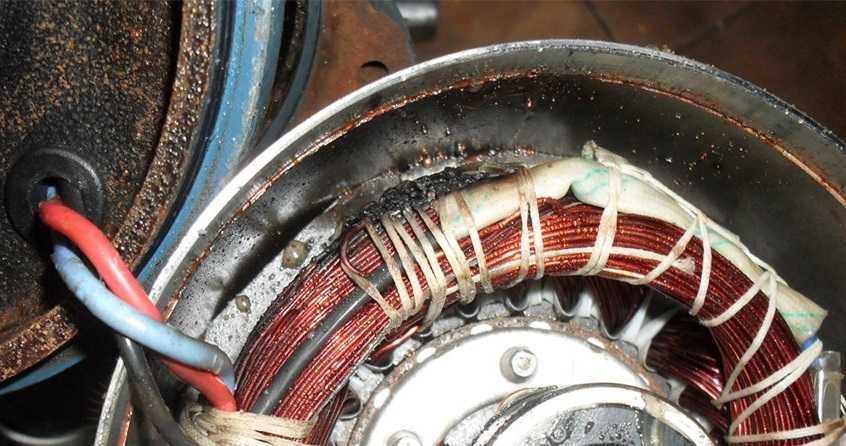

Подгорание обмотки статора из-за попадания воды в двигатель

Устройство и принцип действия агрегата

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

Вывод

Не стоит бояться разобрать насос, возьмите на вооружение наши рекомендации, и вы без труда справитесь с данной задачей. Видео в этой статье наглядно покажет некоторые этапы процесса.
