Прокладка труб в промерзающих грунтах

Прокладка инженерных коммуникаций в регионах с холодным климатом представляет собой сложную инженерную задачу. Перемерзание водопровода может привести к разрыву труб, а их замена в земле требует значительных временных и финансовых затрат. Глубина промерзания грунта порой превышает 1,5 метра, что существенно увеличивает трудоемкость работ. Надежная прокладка труб в промерзающих грунтах критически важна для долговечности и бесперебойной работы системы. Правильный монтаж с учетом всех технологических нюансов обеспечит защиту коммуникаций от низких температур и пучения грунта, охватывая этапы от оценки сложности и выбора материалов до пошаговой укладки и утепления.

Предварительная подготовка к монтажу

Перед началом любых работ по прокладке трубопровода в условиях промерзающего грунта необходимо тщательно оценить предстоящие задачи. Это включает определение сложности, требуемых навыков и времени выполнения. Ключевым этапом является точное установление глубины промерзания почвы для конкретного региона. При отсутствии многолетних наблюдений этот показатель рассчитывается на основе теплотехнических данных, согласно пункту 5.5.3 свода правил СП 22.13330.2011. Зачастую, чтобы избежать замерзания водопровода и канализации, трубы прокладывают ниже этой глубины. Однако, учитывая, что в некоторых районах она может превышать полтора метра, более технологичным и менее трудоемким решением становится расположение коммуникаций на доступной глубине с последующей качественной теплоизоляцией.

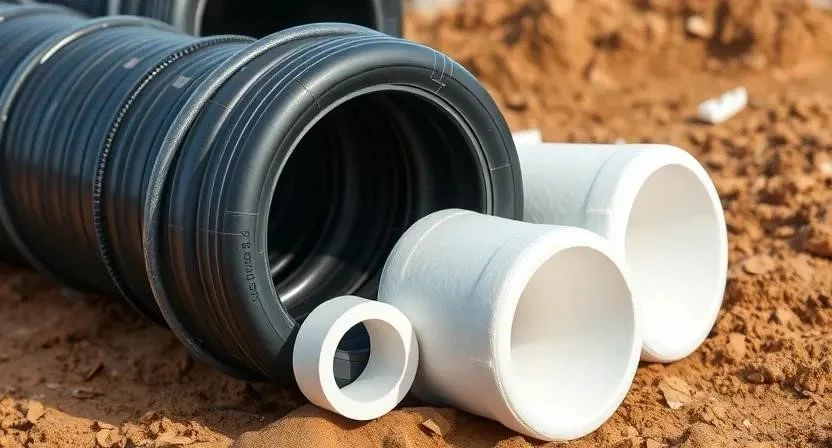

Материалы для прокладки труб

Выбор и расчет необходимых материалов играют ключевую роль в долговечности и надежности системы, проложенной в промерзающем грунте. Для таких условий оптимально подходят ПНД трубы, отличающиеся высокой морозостойкостью и эластичностью. В качестве утеплителя часто используют пенополистирол или специальные скорлупы, обеспечивающие эффективную теплоизоляцию. Для создания подушки и обратной засыпки требуются песок и щебень, а для крепления утеплителя – стяжки. Расчет количества материалов производится исходя из длины трассы, диаметра труб и выбранной толщины изоляции.

Рекомендации по выбору материалов:

• Трубы ПНД: Выбирайте трубы с толстыми стенками, предназначенные для питьевого водоснабжения или канализации, в зависимости от назначения. Они устойчивы к низким температурам и не подвержены коррозии.
• Утеплитель (пенополистирол, скорлупы): Предпочтение следует отдавать влагостойким материалам с низким коэффициентом теплопроводности. Экструдированный пенополистирол (XPS) практически не впитывает воду и обладает высокой прочностью.
• Греющий кабель: Если глубина заложения недостаточна, или есть риски замерзания, используйте саморегулирующийся греющий кабель. Он эффективно предотвращает образование льда внутри трубы.
• Песок и щебень: Применяйте чистый речной песок для формирования песчаной подушки, которая предотвратит повреждение трубы острыми камнями и обеспечит равномерное распределение нагрузки. Щебень может использоваться для дренажа или в качестве нижнего слоя основания.
• Стяжки, гидроизоляционная лента: Для надежной фиксации утеплителя и защиты стыков от влаги необходимы качественные крепежные элементы и гидроизоляционные материалы.

Таблица 1. Основные материалы для монтажа труб в промерзающих грунтах

Необходимые инструменты

Для качественного монтажа трубопровода в промерзающих грунтах потребуется набор специализированных инструментов. От выбора и наличия оборудования зависит скорость и точность выполнения работ. В зависимости от объема и сложности проекта, некоторые инструменты можно арендовать, например, спецтехнику.

Таблица 2. Перечень необходимых инструментов

Подготовка участка для работ

Качественная подготовка участка – это фундамент успешного монтажа трубопровода. Начинается она с точной разметки трассы прокладки, которая должна учитывать все существующие коммуникации и особенности ландшафта. Необходимо освободить пространство от любых построек, мешающих элементов или плотной растительности, которая может повредить трубу в будущем. Особое внимание уделяется защите прилегающих объектов, таких как фундаменты зданий, дорожки или декоративные насаждения, от возможных повреждений в процессе земляных работ. После завершения всех подготовительных мероприятий следует обеспечить своевременный вынос строительного мусора и грунта.

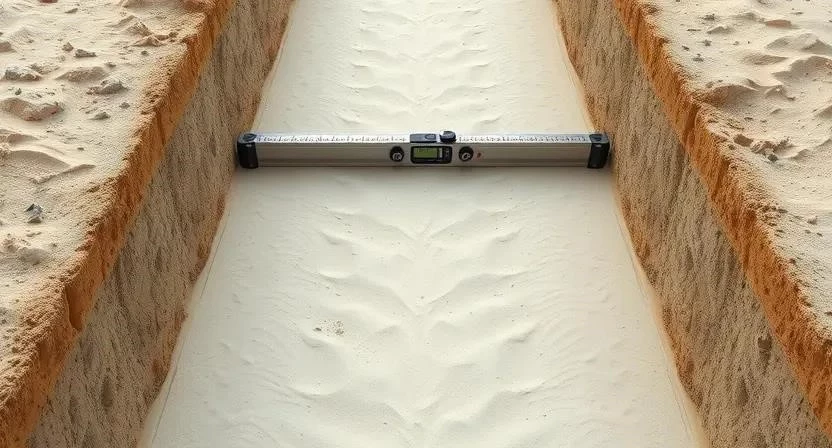

Подготовка основания траншеи

Формирование надежного основания для трубопровода в промерзающем грунте является критически важным этапом. Начинается процесс с рытья траншеи до расчетной глубины, которая должна быть ниже уровня промерзания грунта в регионе или учитывать дополнительную теплоизоляцию. Ширина траншеи обычно составляет 25-30 см, обеспечивая достаточное пространство для монтажа и утепления. После выемки грунта дно траншеи тщательно очищается от камней, корней и других острых предметов, которые могут повредить трубу. Затем производится выравнивание дна и устройство песчаной подушки толщиной не менее 10-15 см. Песок тщательно трамбуется, чтобы создать стабильное и однородное основание. На этом этапе обязательно проверяется глубина заложения и соблюдение необходимого уклона для самотечных систем с помощью строительного уровня, подтверждая готовность основания к укладке.

Пример из опыта: В одном из проектов, где грунт был сильно каменистым, мы столкнулись с проблемой поддержания ровного дна траншеи. Пришлось использовать дополнительный слой песка, чтобы обеспечить стабильное основание для трубы и предотвратить повреждения при последующей засыпке. Это позволило избежать точечных нагрузок и деформации трубопровода.

Пошаговый монтаж трубопровода

Монтаж труб в промерзающем грунте требует строгого соблюдения технологии на каждом этапе, чтобы обеспечить долговечность и бесперебойную работу системы. Каждый шаг имеет свои нюансы, которые необходимо учитывать.

1. Разметка и копка траншеи (1-2 дня): Точная разметка трассы с учетом всех изгибов и поворотов. Копка траншеи до расчетной глубины, которая должна быть ниже уровня промерзания грунта или учитывать наличие греющего кабеля и утеплителя. Глубина траншеи для труб диаметром до 500 мм может быть на 0,3 метра менее глубины промерзания, но не менее 0,7 метра до верха трубы.
2. Устройство песчаного основания (0.5-1 день): На дно траншеи насыпается слой песка толщиной 10-15 см, который тщательно трамбуется. Это создает ровную и мягкую подушку, защищающую трубу от механических повреждений и пучения грунта.
3. Подбор и нарезка труб (0.5 дня): Выбираются трубы ПНД необходимого диаметра и длины. Нарезка осуществляется труборезами для получения ровных торцов, что критически важно для качественного соединения.

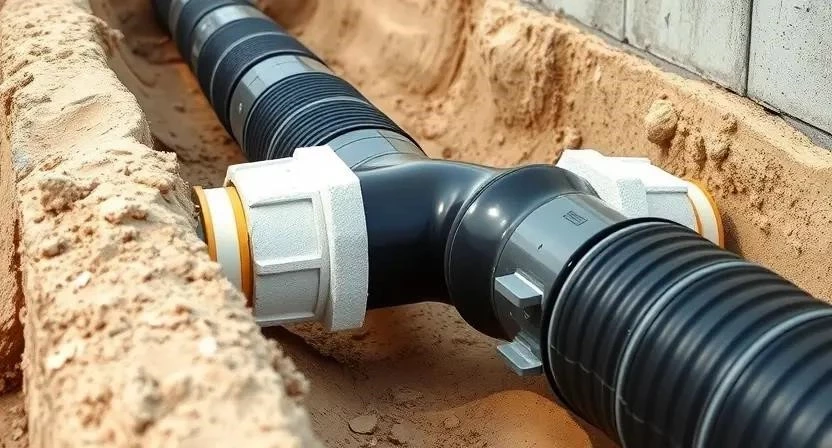

4. Сварка или соединение элементов (1-2 дня): Трубы соединяются с помощью сварочного аппарата для ПНД (стыковая или электромуфтовая сварка) или компрессионных фитингов. Важно обеспечить герметичность каждого стыка.
5. Укладка трубы в траншею с соблюдением уклона (0.5 дня): Трубопровод аккуратно укладывается на песчаную подушку. Для самотечных систем (канализация) строго соблюдается необходимый уклон (обычно 2-3 см на метр длины), контролируемый строительным уровнем.

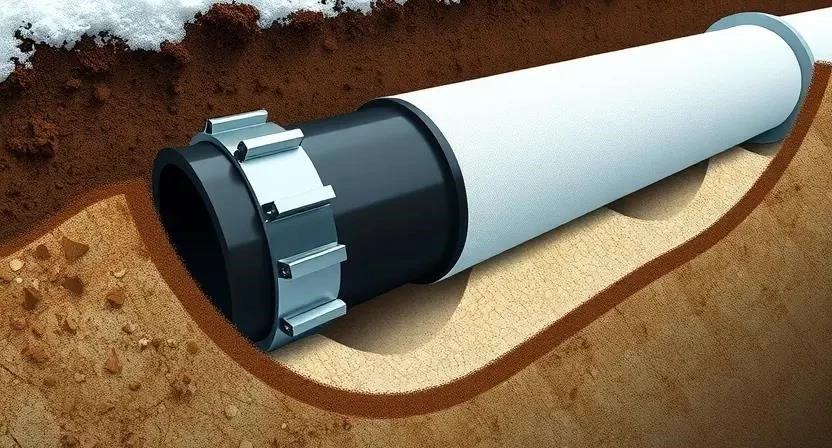

6. Монтаж теплоизоляционного слоя (1 день): На трубу устанавливаются специальные теплоизоляционные скорлупы из пенополистирола или других влагостойких материалов. Важно обеспечить плотное прилегание утеплителя без зазоров и щелей. Толщина изоляции должна соответствовать расчетной.
7. Установка греющего кабеля (если требуется) (0.5 дня): При необходимости, поверх теплоизоляции или непосредственно на трубу (в зависимости от типа кабеля) монтируется саморегулирующийся греющий кабель. Он фиксируется специальными стяжками или алюминиевым скотчем.
8. Проверка герметичности системы (опрессовка) (0.5 дня): Перед окончательной засыпкой проводится опрессовка системы воздухом или водой под давлением. Это позволяет выявить возможные утечки и устранить их до того, как труба будет полностью засыпана.
9. Частичная засыпка песком (0.5 дня): Труба аккуратно засыпается песком (слой 10-15 см), который затем осторожно трамбуется вручную, чтобы не повредить трубу и утеплитель.
10. Укладка защитного слоя или сигнальной ленты (0.25 дня): Поверх песка укладывается сигнальная лента с надписью «Осторожно, водопровод» или «Канализация», что предотвратит случайное повреждение трубы при последующих земляных работах. Можно также использовать защитный слой из геотекстиля.
11. Финишная обратная засыпка с послойным трамбованием (1-2 дня): Траншея полностью засыпается грунтом, который укладывается слоями и тщательно трамбуется. Это предотвращает проседание грунта в будущем.
12. Засыпка верхнего слоя грунта (0.5 дня): Верхний слой грунта насыпается с небольшим уклоном от стены фундамента (1:20) и утрамбовывается. Это помогает отводить поверхностные воды.

Пример из опыта: На одном из объектов, где требовалась прокладка зимнего водопровода, мы решили использовать греющий кабель в сочетании с качественной теплоизоляцией. Это позволило нам проложить трубу на меньшей глубине (около 0,8 метра), значительно сократив объем земляных работ и время монтажа. Система успешно функционирует уже несколько лет, несмотря на суровые зимы.

Пример из опыта: В процессе опрессовки системы водоснабжения, проложенной в скалистом грунте, мы обнаружили небольшую утечку на одном из стыков. Пришлось локально раскапывать участок, чтобы повторно сварить соединение. Этот случай еще раз подтвердил важность тщательной проверки герметичности до полной засыпки траншеи, так как исправление ошибок на более поздних этапах гораздо сложнее и дороже.

Таблица 3. Пошаговый план монтажа с временными затратами

Важные нюансы монтажа

Успешность прокладки труб в промерзающих грунтах зависит от учета множества факторов, выходящих за рамки стандартной инструкции. Влияние температуры воздуха при монтаже играет значительную роль: при очень низких температурах пластиковые трубы становятся более хрупкими, что увеличивает риск повреждений. Влажность грунта также важна, поскольку насыщенный водой грунт сильнее подвержен пучению при замерзании. Необходимо учитывать время высыхания используемых материалов, таких как герметики или клеи, если они применяются в системе. Кроме того, важно помнить о совместимости разных типов пластиков и других материалов, чтобы избежать химических реакций или ослабления соединений, которые могут привести к теплопотерям или разгерметизации.

Распространенные ошибки

При монтаже трубопроводов в условиях промерзающего грунта часто допускаются ошибки, которые могут привести к серьезным проблемам и дорогостоящему ремонту. Знание этих недочетов поможет избежать их в своей работе.

1. Недостаточная глубина заложения: Одной из самых частых ошибок является прокладка трубы на глубине выше уровня промерзания грунта без достаточной теплоизоляции или греющего кабеля. Это приводит к замерзанию воды и разрывам.
2. Отсутствие или недостаточная толщина песчаной подушки: Пренебрежение устройством песчаной подушки или ее тонкий слой не обеспечивает защиту трубы от острых камней и неравномерного давления грунта, усиливая воздействие пучения.
3. Некачественная стыковка элементов: Плохая сварка или негерметичное соединение фитингов приводит к утечкам, которые могут остаться незамеченными до начала эксплуатации, вызывая подмывание грунта и просадки.
4. Игнорирование пучения грунта: Неучет сил пучения грунта может привести к деформации и разрыву трубопровода, даже если он проложен на достаточной глубине. Важно использовать обсыпку непучинистыми материалами.
5. Отсутствие или неправильный монтаж теплоизоляции: Недостаточная толщина утеплителя, наличие щелей или использование влагонакапливающих материалов снижает эффективность теплоизоляции, делая систему уязвимой к морозам.
6. Недостаточный уклон для самотечной канализации: При прокладке канализационных труб без соблюдения необходимого уклона стоки застаиваются, что увеличивает риск их замерзания и образования засоров.
7. Пренебрежение опрессовкой системы: Отказ от проверки герметичности до засыпки траншеи чреват тем, что любые утечки будут обнаружены только после начала эксплуатации, требуя дорогостоящих земляных работ.
8. Отсутствие защитного слоя или сигнальной ленты: Неустановка сигнальной ленты или защитного кожуха увеличивает риск повреждения трубопровода при последующих земляных работах на участке.

Пример из опыта: Однажды мы столкнулись с ситуацией, когда из-за спешки монтажники не сделали качественную песчаную подушку. В результате, после нескольких циклов замерзания и оттаивания, труба просела в одном месте, что привело к нарушению уклона и образованию засора в канализационной системе. Пришлось перекапывать участок и переделывать основание, что заняло гораздо больше времени и ресурсов, чем первоначальный правильный монтаж.

Расчет стоимости проекта

Планирование бюджета на монтаж трубопровода в промерзающих грунтах включает в себя учет затрат на материалы и оплату работы. Сравнение стоимости самостоятельного монтажа и найма профессиональной бригады позволяет оценить потенциальную экономию. Самостоятельное выполнение работ может существенно снизить расходы на оплату труда, но требует наличия необходимых навыков, времени и инструментов.

Таблица 4. Сравнительный расчет стоимости монтажа (пример для 20 м водопровода)

Как видно из таблицы, самостоятельный монтаж может обеспечить значительную экономию, однако требует от исполнителя глубоких знаний технологии и физических усилий. При отсутствии опыта или времени, найм специалистов гарантирует качество и соблюдение всех норм.

Уход за системой после завершения

После успешного завершения монтажа трубопровода в промерзающем грунте важно обеспечить правильный уход и контроль за системой, чтобы гарантировать ее долговечность и бесперебойную работу. Регулярный контроль давления в системе водоснабжения позволяет своевременно выявить возможные утечки или повреждения. Проверка тепловизором в холодное время года поможет определить участки с повышенными теплопотерями или неисправностями греющего кабеля, если он установлен. Срок службы материалов, таких как ПНД трубы и качественный утеплитель, может достигать 50 лет и более при правильной эксплуатации. Особенно важно соблюдать правила эксплуатации в зимний период: не допускать длительного простоя системы без воды, а при необходимости консервации – полностью сливать воду из труб или поддерживать работу греющего кабеля.

Альтернативные методы прокладки

Помимо традиционного заглубления и утепления, существуют и другие методы защиты трубопроводов от промерзания, которые могут быть эффективны в различных условиях.

• Применение только греющего кабеля: В некоторых случаях, особенно при невозможности глубокой прокладки, трубопровод можно уложить на меньшую глубину (например, 0,5 м) и полностью полагаться на систему греющего кабеля, обмотанного вокруг трубы. Этот метод требует постоянного расхода электроэнергии.
• Использование сэндвич-труб: Сэндвич-трубы представляют собой конструкцию «труба в трубе», где внешняя оболочка уже содержит теплоизоляционный слой и, возможно, греющий кабель. Это упрощает монтаж, но увеличивает стоимость материалов.
• Метод прокола грунта (ГНБ): Горизонтально-направленное бурение позволяет проложить трубопровод без рытья открытой траншеи, что особенно актуально в условиях плотной застройки или при пересечении дорог. Это снижает трудоемкость и минимизирует повреждение ландшафта.
• Прокладка труб в защитных кожухах: В местах с высоким риском механических повреждений или в скалистых грунтах трубы могут быть уложены внутри более прочных защитных кожухов, что обеспечивает дополнительную защиту.
• Использование тепловых скважин: В некоторых случаях, для поддержания положительной температуры вокруг трубопровода, могут применяться тепловые скважины, использующие геотермальное тепло.
• Применение трубопроводов с высокой теплоизоляцией: Использование труб, теплоизолированных материалами с очень низкой теплопроводностью, такими как экструдированный пенополистирол (XPS), позволяет прокладывать их на меньшей глубине, поскольку XPS практически не впитывает воду.
• Устройство намораживаемых грунтовых опор: В условиях вечной мерзлоты могут применяться специальные технические решения по использованию намораживаемых грунтовых опор для стабилизации трубопровода.
• Использование теплоизоляционных покрытий: Специальные теплоизоляционные краски, слой которых толщиной 2 мм аналогичен 2-3 см минваты или пенополистирола, могут быть эффективным и экологичным способом защиты.

Каждый из этих методов имеет свои преимущества и недостатки, и выбор оптимального варианта зависит от конкретных условий проекта, бюджета и требований к надежности.

Вопросы и ответы по монтажу

1. Что делать, если грунт слишком скалистый?

   При скалистом грунте рекомендуется применять специальные методы, такие как прокладка труб в защитных кожухах, использование тепловых скважин или метод прокола грунта (ГНБ). Также может потребоваться применение спецтехники (отбойные молотки, перфораторы) для рытья траншеи и создание более толстой песчаной подушки для защиты трубы.

2. Можно ли использовать стекловату для утепления?

   Использование стекловаты для утепления труб в грунте не рекомендуется. Стекловата легко впитывает влагу, теряет свои теплоизоляционные свойства и со временем разрушается. Для подземной прокладки необходимы влагостойкие утеплители, такие как экструдированный пенополистирол (XPS) или пенополиуретановые скорлупы.

3. На сколько сантиметров ниже уровня промерзания должна лежать труба?

   Согласно СП 32.13330.2018, минимальную глубину заложения лотка трубопровода допускается принимать для труб диаметром до 500 мм на 0,3 метра менее глубины промерзания грунта, но не менее 0,7 метра до верха трубы. Для труб большего сечения рекомендуется закладывать на 0,5 метра глубже расчетной глубины промерзания. Однако, для большей надежности и с учетом пучения грунта, часто рекомендуют заглублять трубу на 20-30 см ниже расчетной глубины промерзания или использовать греющий кабель с теплоизоляцией, что позволяет проложить трубу на глубине 0,5 м.

4. Поможет ли один слой пенопласта?

   Эффективность одного слоя пенопласта (пенополистирола) зависит от его толщины и расчетной глубины промерзания. В большинстве случаев для надежной защиты требуется слой утеплителя, толщина которого соответствует теплотехническим расчетам. Часто одного слоя бывает недостаточно, особенно в регионах с суровыми зимами. Важно, чтобы толщина изоляции соответствовала расчетной.

5. Нужно ли утеплять трубу внутри дома?

   Трубы внутри отапливаемого дома обычно не нуждаются в утеплении, так как температура воздуха в помещении выше нуля. Однако, если труба проходит через неотапливаемые помещения (подвал, чердак, холодный тамбур) или через внешние стены, ее следует утеплить для предотвращения теплопотерь и конденсации, а также для защиты от промерзания в случае аварийного отключения отопления.

6. Как проверить трубу на герметичность перед засыпкой?

   Перед засыпкой труба проверяется на герметичность методом опрессовки. Для этого систему заполняют водой или воздухом под давлением, превышающим рабочее в 1,5 раза, и выдерживают в течение определенного времени (обычно 30-60 минут). Падение давления или появление видимых утечек свидетельствует о негерметичности, которую необходимо устранить.

7. Что такое пучение грунта и как с ним бороться?

   Пучение грунта – это увеличение объема водонасыщенного грунта при его замерзании, что создает подъемное давление на заглубленные конструкции, включая трубопроводы. Для борьбы с пучением используют несколько методов: заглубление труб ниже уровня промерзания, устройство песчаной подушки из непучинистого материала, теплоизоляция трубопровода для предотвращения промерзания грунта вокруг него, а также использование греющего кабеля.
