Настройка давления в насосной станции своими руками

Обеспечение стабильного водоснабжения в частном доме напрямую зависит от корректной работы насосной станции. Часто владельцы сталкиваются с необходимостью самостоятельной регулировки давления, что может показаться сложной задачей, но на самом деле является процессом средней трудности, занимающим 1-3 часа. Правильная настройка давления в насосной станции, особенно регулировка реле, гарантирует не только комфортный напор воды, но и значительно продлевает срок службы всего оборудования.

Подготовка к регулировке станции

Перед тем как приступить к работе, важно оценить свои возможности и убедиться в наличии базовых навыков. Процесс регулировки реле давления требует аккуратности и понимания принципов работы с электроинструментом и сантехникой. Хотя задача не считается крайне сложной, она требует внимательности. Ориентировочное время, необходимое для выполнения всех операций, составляет от одного до трех часов, в зависимости от опыта и состояния оборудования. Настройку следует проводить в нескольких случаях: при первом запуске новой насосной станции, после замены реле давления или гидроаккумулятора, а также при возникновении сбоев в работе системы, например, при частых включениях/выключениях насоса или нестабильном напоре воды.

Материалы для работы

Для успешной настройки и проверки герметичности системы потребуется несколько ключевых материалов. Их наличие обеспечит надежность соединений и корректную работу всех элементов. Приобрести все необходимое можно в любом строительном или сантехническом магазине.

• Фум-лента (PTFE-лента): Необходима для герметизации резьбовых соединений. Обеспечивает плотное прилегание и предотвращает утечки воды. Рекомендуется иметь рулон стандартной ширины.
• Анаэробный герметик или сантехнический лен: Альтернатива фум-ленте для более надежной герметизации металлических резьбовых соединений. Особенно полезен для соединений, которые не планируется часто разбирать.
• Ветошь или тряпки: Для удаления излишков герметика, вытирания пролитой воды и поддержания чистоты на рабочем месте.
• Защитные перчатки: Для защиты рук при работе с герметиками и предотвращения загрязнений.
• Смазка для резиновых уплотнителей (силиконовая): Если планируется разбирать соединения с резиновыми прокладками, смазка поможет предотвратить их повреждение и обеспечит лучшую герметичность.
• Запасные уплотнительные кольца/прокладки: Если планируется разборка старых соединений, полезно иметь под рукой новые резиновые прокладки для обеспечения герметичности.
• Изолента: Может понадобиться для временной фиксации или дополнительной изоляции электрических соединений после работы.
• Очиститель контактов (спрей): Для обработки электрических контактов реле, если они окислены, что улучшит их проводимость.

Таблица необходимых материалов

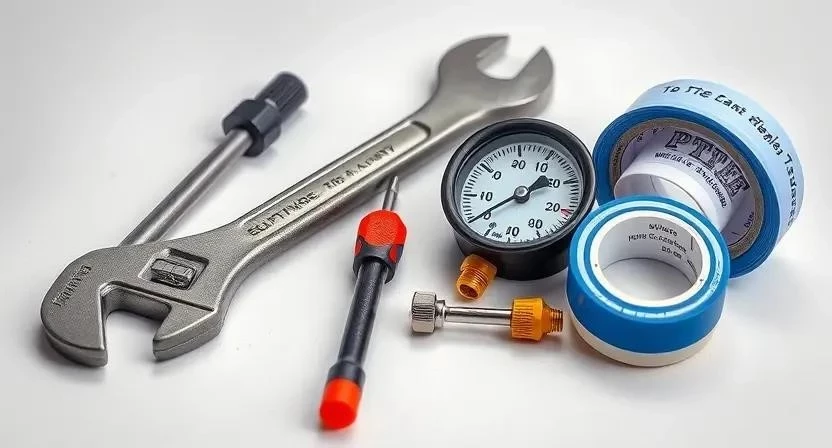

Инструменты для настройки

Для выполнения регулировки реле давления потребуется стандартный набор инструментов, который, вероятно, уже есть у большинства домашних мастеров. Если чего-то не хватает, эти предметы легко приобрести или взять напрокат.

• Разводной или рожковый ключ: Используется для откручивания и затягивания гаек на реле давления и гидроаккумуляторе. Рекомендуется иметь набор ключей или универсальный разводной ключ.
• Отвертки (крестовая и плоская): Понадобятся для снятия защитной крышки реле давления и регулировки винтов.
• Автомобильный манометр для воздуха: Критически важен для точного измерения давления воздуха в гидроаккумуляторе. Обычный водяной манометр не подойдет.
• Мультиметр (желательно): Полезен для проверки наличия напряжения в электросети и целостности электрических соединений, обеспечивая безопасность работы.
• Насос для подкачки воздуха (велосипедный или автомобильный): Необходим для регулировки давления воздуха в баке гидроаккумулятора.
• Ведро или емкость: Для слива воды из системы перед началом работ.
• Фонарик или переносная лампа: Обеспечит хорошее освещение рабочей зоны, что особенно важно при работе с мелкими деталями.
• Маркер или карандаш: Для отметки исходных положений регулировочных винтов, если потребуется вернуться к ним.

Список инструментов и их назначение

Организация рабочего пространства

Перед началом любых манипуляций с насосной станцией важно правильно подготовить помещение. Прежде всего, обеспечьте свободный доступ ко всем элементам станции, убрав все предметы, которые могут мешать или быть повреждены. Защитите пол от возможных протечек, подложив водонепроницаемую пленку или старые тряпки. Это поможет избежать повреждения напольного покрытия и упростит уборку. Убедитесь, что рабочая зона хорошо освещена, используя переносную лампу или фонарик, если естественного света недостаточно. Удалите весь лишний мусор и посторонние предметы из зоны работы, чтобы ничто не отвлекало и не создавало помех. Создание комфортных и безопасных условий — залог успешной и быстрой настройки.

Предварительная подготовка оборудования

Тщательная подготовка самой насосной станции является ключевым этапом перед регулировкой. Начните с очистки реле давления и прилегающих к нему элементов от пыли, грязи и возможных следов коррозии. Чистота обеспечит лучшую видимость регулировочных винтов и предотвратит попадание посторонних частиц внутрь механизма.

Далее крайне важно проверить герметичность всех соединений в системе водопровода, особенно вокруг насоса, гидроаккумулятора и самого реле. Любые подтеки могут исказить показания давления и привести к некорректной работе после настройки. При обнаружении утечек, устраните их до начала регулировки, используя фум-ленту или герметик.

Один из важнейших шагов — полное обесточивание насосной станции. Отключите ее от электросети, выдернув вилку из розетки или выключив соответствующий автомат в электрощитке. Это обязательная мера безопасности, предотвращающая поражение электрическим током.

После обесточивания системы, полностью слейте воду из гидроаккумулятора и водопровода. Для этого откройте все краны в доме и дренажный кран на станции (если есть). Дождитесь, пока вода перестанет течь. Это необходимо для точного замера давления воздуха в баке гидроаккумулятора, так как наличие воды внутри исказит показания.

Наконец, убедитесь в готовности электросети. Проверьте состояние проводов, отсутствие повреждений изоляции и надежность заземления. Если есть сомнения, используйте мультиметр для проверки напряжения и целостности цепи. Эти меры безопасности помогут избежать непредвиденных ситуаций во время работы.

Пошаговая регулировка реле давления

Процесс настройки давления в насосной станции, включая регулировку реле, требует последовательности и внимания к деталям. Следуйте этим шагам для достижения оптимальных результатов.

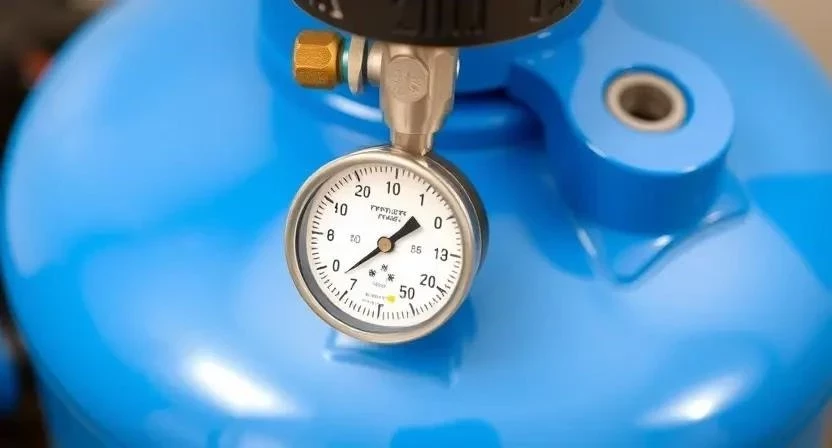

1. Замер начального давления воздуха в гидроаккумуляторе (10-15 мин):
   Перед сливом воды, но после обесточивания станции, снимите защитный колпачок с ниппеля гидроаккумулятора (он похож на автомобильный). Используйте автомобильный манометр, чтобы измерить текущее давление воздуха в баке. Запишите это значение. Идеальное давление воздуха в пустом баке должно быть примерно на 0.2-0.5 бара ниже желаемого давления включения насоса (Pmin). Например, если вы хотите Pmin = 1.5 бар, то давление воздуха в баке должно быть 1.3 бар.

   Пример из практики: У меня насос стал часто включаться, а манометр на станции показывал скачки. Оказалось, в гидроаккумуляторе давление воздуха упало до 0.8 бара при желаемом Pmin в 1.8 бара. Без этого замера я бы не понял, что проблема не только в реле.
2. Полный слив воды из системы (15-20 мин):
   Откройте все водопроводные краны в доме, включая те, что на улице, если они есть. Также откройте дренажный кран на насосной станции или гидроаккумуляторе, если он предусмотрен. Дождитесь, пока из всех точек водоразбора перестанет течь вода. Убедитесь, что система полностью опустошена. Этот этап критически важен, так как наличие воды в баке приведет к неверным показаниям манометра при подкачке воздуха.
3. Подкачка воздуха в гидроаккумулятор (10-20 мин):
   Присоедините автомобильный или велосипедный насос к ниппелю гидроаккумулятора. Накачайте воздух до нужного значения, которое вы определили на первом шаге (на 0.2-0.5 бара ниже желаемого Pmin). Следите за показаниями автомобильного манометра. Не перекачивайте воздух, это может привести к жесткой работе системы и частому включению насоса.

   Нюанс: Если вы перекачали воздух, аккуратно стравите его, нажимая на центральный шток ниппеля. Повторите замер, пока не достигнете нужного значения.
4. Включение станции и замер давления включения (Pmin) (5-10 мин):
   Закройте все краны, подайте электроэнергию на насосную станцию. Насос начнет работать, заполняя систему водой. Внимательно следите за манометром на станции. Зафиксируйте значение давления, при котором насос автоматически включится. Это ваше текущее давление включения (Pmin).

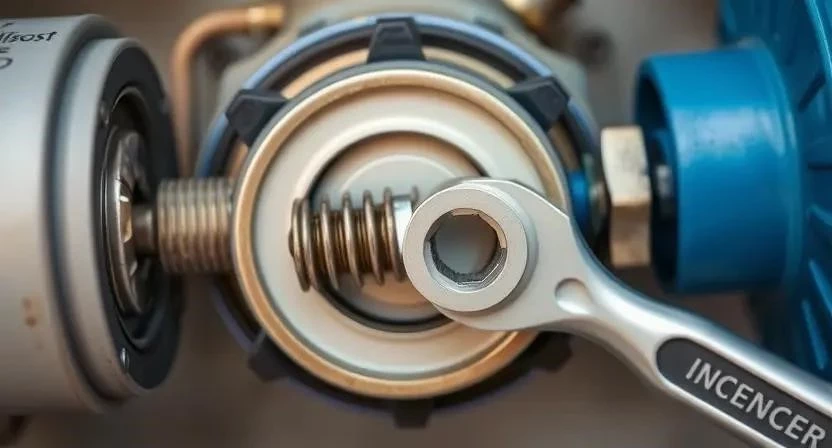

5. Регулировка большой пружины для Pmin (5-10 мин):
   Отключите станцию от электросети. Снимите защитную крышку реле давления. Вы увидите две пружины: большую и малую. Большая пружина отвечает за давление включения (Pmin). Поворачивайте гайку на большой пружине: по часовой стрелке – для увеличения Pmin, против часовой – для уменьшения. Делайте небольшие повороты (на пол-оборота, оборот), затем снова включайте станцию и проверяйте Pmin. Повторяйте, пока не достигнете желаемого значения (обычно 1.5-2.0 бара).
6. Замер давления отключения (Pmax) (5-10 мин):
   После установки Pmin, дайте насосу поработать, пока он не выключится. Зафиксируйте значение давления, при котором насос отключился. Это ваше текущее давление отключения (Pmax).
7. Регулировка малой пружины для Pmax (5-10 мин):
   Отключите станцию от электросети. Малая пружина регулирует разницу между Pmin и Pmax. Поворачивайте гайку на малой пружине: по часовой стрелке – для увеличения Pmax (и соответственно, увеличения разрыва), против часовой – для уменьшения Pmax (уменьшения разрыва). Желаемый разрыв обычно составляет 1.0-1.5 бара. Например, если Pmin = 1.8 бар, то Pmax может быть 3.0-3.3 бара. Не делайте разрыв слишком маленьким, это приведет к частым включениям насоса и быстрому износу.

   Пример из практики: Однажды я выставил слишком маленький разрыв – всего 0.5 бара. Насос включался каждые 30 секунд, когда кто-то принимал душ. Пришлось срочно перенастраивать, чтобы увеличить разрыв до 1.2 бара, иначе насос бы быстро сгорел.
8. Проверка разрыва между Pmin и Pmax (5 мин):
   Убедитесь, что разница между Pmin и Pmax находится в пределах 1.0-1.5 бара. Это оптимальный диапазон для большинства бытовых систем. Если разрыв слишком мал, насос будет часто включаться. Если слишком велик, напор воды будет заметно падать перед включением насоса.
9. Тестовый запуск с открытыми кранами (10-15 мин):
   Откройте один из кранов в доме и дайте воде свободно течь. Наблюдайте за манометром. Насос должен включиться при достижении Pmin и выключиться при Pmax. Проверьте несколько циклов работы, убедившись, что система стабильна и нет резких перепадов давления.
10. Финальная корректировка параметров (5-10 мин):
    Если после тестового запуска вас что-то не устраивает (например, напор все еще кажется слабым или насос включается слишком часто), повторите шаги 5-8 с небольшими корректировками. Помните, что небольшие изменения в регулировке пружин могут существенно повлиять на параметры.
11. Проверка работы защиты от сухого хода (10-15 мин):
    Если ваша станция оборудована защитой от сухого хода, убедитесь в ее работоспособности. Имитируйте отсутствие воды (например, перекройте подачу воды к насосу на короткое время, если это безопасно). Насос должен автоматически отключиться, предотвращая работу всухую. После проверки восстановите подачу воды.

    Нюанс: Эта функция критически важна для защиты насоса от перегрева и поломки, если источник воды иссякнет. Мой сосед однажды забыл про это, и насос сгорел, когда колодец обмелел летом.
12. Закрытие защитной крышки реле (2-3 мин):
    После всех настроек и проверок, установите защитную крышку реле давления на место и надежно закрепите ее. Это защитит электрические контакты от влаги и пыли, а также предотвратит случайное изменение настроек.

Пошаговый план действий с контрольными точками

Дополнительные аспекты и тонкости

При настройке насосной станции важно учитывать ряд факторов, которые могут повлиять на ее работу и долговечность.

Температура воды: В целом, температура воды в системе не оказывает прямого влияния на процесс регулировки реле давления. Однако, если насос используется для горячего водоснабжения, убедитесь, что все компоненты (реле, гидроаккумулятор, прокладки) рассчитаны на работу с высокими температурами. Использование неподходящих материалов может привести к их быстрому износу или повреждению.

Влажность в помещении: Повышенная влажность в месте установки насосной станции может негативно сказаться на электрических контактах реле давления. Со временем это может привести к коррозии и сбоям в работе. Рекомендуется обеспечить достаточную вентиляцию и поддерживать умеренную влажность для продления срока службы оборудования.

Время высыхания герметика: Если при устранении протечек или монтаже новых элементов использовались анаэробные герметики или другие уплотнительные составы, обязательно дайте им полностью высохнуть и полимеризоваться согласно инструкции производителя. Обычно это занимает от нескольких часов до суток. Запуск системы до полного высыхания может нарушить герметичность соединения.

Совместимость материалов прокладок с типом воды: В зависимости от жесткости воды и наличия примесей, некоторые материалы прокладок могут быстрее изнашиваться. Например, жесткая вода может способствовать образованию отложений, а агрессивные примеси — разрушению резины. Выбирайте прокладки из материалов, устойчивых к химическому составу вашей воды, например, из EPDM или фторкаучука.

Типичные ошибки при регулировке

Даже при наличии подробной инструкции новички могут допускать ошибки, которые влияют на работу насосной станции. Знание этих проблем поможет их избежать.

1. Слишком малый разрыв между Pmin и Pmax: Это одна из самых распространенных ошибок. Если разница между давлением включения и отключения слишком мала (менее 1 бара), насос будет включаться и выключаться слишком часто. Последствия: Быстрый износ двигателя насоса, реле давления и гидроаккумулятора, а также повышенный расход электроэнергии. Исправление: Увеличьте разрыв, регулируя малую пружину реле давления (поворачивайте гайку по часовой стрелке).
2. Перекачка воздуха в гидроаккумулятор: Если давление воздуха в баке значительно превышает рекомендуемое значение (Pmin — 0.2-0.5 бар), гидроаккумулятор не сможет эффективно выполнять свою функцию. Последствия: Вода будет поступать в систему под высоким давлением, но объем ее будет очень мал, и насос будет включаться почти сразу после открытия крана. Это также приводит к частым пускам. Исправление: Стравите лишний воздух из ниппеля гидроаккумулятора до нужного значения, предварительно слив всю воду из системы.
3. Игнорирование слива воды перед настройкой давления воздуха: Попытка измерить или подкачать воздух в гидроаккумулятор, когда в нем еще есть вода, приведет к неверным показаниям и некорректной настройке. Последствия: Неправильное соотношение давления воздуха и воды, что исказит работу всей системы. Исправление: Всегда полностью сливайте воду из гидроаккумулятора перед тем, как работать с его воздушной камерой.
4. Неправильное подключение электрических контактов: При демонтаже или установке реле можно ошибиться с подключением проводов. Последствия: Насос не будет включаться, или возникнет короткое замыкание. Исправление: Тщательно сверяйтесь со схемой подключения, если она есть, или фотографируйте исходное состояние перед разборкой. При малейших сомнениях лучше обратиться к электрику.
5. Недостаточная герметизация соединений: Если резьбовые соединения на реле или манометре плохо загерметизированы, это приведет к утечкам воды и падению давления. Последствия: Насос будет часто включаться для компенсации потери давления, а также возможно повреждение помещения от воды. Исправление: Используйте фум-ленту или анаэробный герметик для всех резьбовых соединений, затягивайте их с нужным усилием.

Оценка затрат на обслуживание и настройку

Понимание стоимости работ позволяет оценить экономическую выгоду самостоятельной настройки по сравнению с вызовом специалиста.

Расчет стоимости обслуживания и настройки

Самостоятельная настройка позволяет существенно сэкономить, особенно если необходимые инструменты уже имеются или их покупка рассматривается как долгосрочная инвестиция. Вызов мастера, хотя и удобен, всегда влечет за собой дополнительные расходы на его услуги. Экономия при выполнении работ своими руками может составлять от 2000 до 3000 рублей за одну процедуру настройки, не считая будущих работ, для которых инструменты уже будут доступны.

Поддержание системы в рабочем состоянии

После успешной настройки насосной станции важно обеспечить ее правильный уход для долгой и бесперебойной работы. Полноценно эксплуатировать систему водоснабжения можно сразу после завершения всех регулировок и тестовых запусков. Однако, для поддержания оптимальных параметров, рекомендуется проводить регулярные проверки. Давление воздуха в гидроаккумуляторе следует контролировать не реже одного раза в полгода. Со временем воздух может стравливаться, что приводит к частым включениям насоса. Также периодически проверяйте точность показаний манометра на станции; при заметных отклонениях его стоит заменить. Мембрана гидроаккумулятора имеет ограниченный срок службы, который зависит от интенсивности использования и качества воды. При появлении признаков ее износа (например, вода в ниппеле) потребуется замена.

Современные решения для контроля давления

Помимо традиционных механических реле давления, существуют более продвинутые системы управления насосными станциями, предлагающие повышенный комфорт и эффективность.

• Электронные контроллеры давления: Эти устройства заменяют механическое реле и гидроаккумулятор (или работают с ним в паре). Они обеспечивают более точное поддержание давления, защиту от сухого хода и перегрузок. Часто имеют функции плавного пуска и остановки насоса. Плюсы: Компактность, стабильный напор, расширенные функции защиты. Минусы: Более высокая цена, чувствительность к качеству электроэнергии.
• Системы с частотным преобразователем (инвертором): Это наиболее совершенные системы управления. Частотный преобразователь регулирует скорость вращения двигателя насоса, поддерживая постоянное заданное давление в системе, независимо от расхода воды. Плюсы: Максимальный комфорт (постоянный напор), значительная экономия электроэнергии (до 30-50%), продление срока службы насоса за счет отсутствия пусковых токов и частых включений/выключений, отсутствие гидроударов. Минусы: Высокая начальная стоимость, сложная установка и настройка.
• Сравнение технологий:
  • Механическое реле: Простота, надежность, низкая цена, но менее стабильный напор и частые циклы включения/выключения.
  • Электронный контроллер: Средняя цена, стабильный напор, хорошая защита, но может быть шумнее и иметь меньший ресурс при частых включениях.
  • Частотный преобразователь: Высокая цена, максимальный комфорт и экономия, долгий срок службы оборудования, но требует профессиональной установки.

Часто задаваемые вопросы

Здесь собраны ответы на наиболее распространенные вопросы, возникающие при эксплуатации и настройке насосных станций.

1. Почему насос часто включается?
   Наиболее вероятные причины: низкое давление воздуха в гидроаккумуляторе, повреждение мембраны бака, слишком малый разрыв между давлением включения и выключения на реле, или утечки воды в системе.
2. Что делать, если давление в системе не растет?
   Проверьте уровень воды в источнике (колодце, скважине), возможно, насос работает всухую. Также проверьте герметичность всасывающей магистрали на предмет подсоса воздуха, исправность самого насоса и реле давления.
3. Как выбрать оптимальное давление для дома с двумя этажами?
   Для комфортного водоснабжения на втором этаже, давление включения (Pmin) должно быть не менее 1.8-2.0 бара. Давление отключения (Pmax) обычно устанавливают на 1.0-1.5 бара выше Pmin. Учтите высоту второго этажа: каждый метр высоты требует примерно 0.1 бара давления.
4. Можно ли настроить реле давления без слива воды из гидроаккумулятора?
   Нет, категорически не рекомендуется. Давление воздуха в баке должно измеряться и регулироваться только при полном отсутствии воды, иначе показания будут неточными, и система будет работать некорректно.
5. Как часто нужно проверять давление воздуха в гидроаккумуляторе?
   Рекомендуется проверять давление воздуха не реже одного раза в 6 месяцев. Это поможет предотвратить частые включения насоса и продлить срок службы оборудования.
6. Что такое защита от сухого хода и нужна ли она?
   Защита от сухого хода — это функция, которая автоматически отключает насос, если в источнике воды нет воды. Она абсолютно необходима для предотвращения перегрева и поломки насоса. Если ваша станция не имеет такой защиты, рассмотрите возможность ее установки.
7. Может ли реле давления выйти из строя?
   Да, реле давления — механическое устройство с электрическими контактами, которые со временем изнашиваются или окисляются. Признаки неисправности: насос не включается/выключается, залипание контактов, искрение. В таком случае реле подлежит замене.
