Настройка давления в гидроаккумуляторе своими руками

Обеспечение стабильного напора воды в частном доме напрямую зависит от правильной работы накопительного бака и автоматики. Настройка давления в гидроаккумуляторе — это обязательная процедура, которую необходимо проводить при первом запуске системы, а также в процессе её эксплуатации при появлении рывков в подаче воды. Данная задача характеризуется средним уровнем сложности и требует от владельца базовых навыков обращения с манометром и компрессором. Весь процесс обычно занимает от 1 до 2 часов, а своевременное обслуживание позволяет избежать дорогостоящего ремонта насосной станции и продлить срок службы мембраны.

Оценка сложности и первичная диагностика системы

Перед тем как приступить к техническим работам, важно понимать, что настройка давления в гидроаккумуляторе своими руками требуется в нескольких случаях. Чаще всего это происходит при заметном падении напора или слишком частом включении насоса (так называемое «тактование»). Если вы слышите постоянные щелчки реле давления, значит, воздушная подушка внутри бака перестала выполнять свою роль. Для работы не требуется специального инженерного образования, достаточно уметь пользоваться автомобильным насосом и понимать принцип работы сообщающихся сосудов. Технология настройки давления подразумевает работу с пустым баком, поэтому планируйте время так, чтобы на период обслуживания водоснабжение в доме было отключено.

Необходимые расходные материалы для обслуживания

Для качественного выполнения работ и обеспечения долговечности соединений потребуется небольшой набор материалов. Хотя основная часть процесса заключается в закачке воздуха, некоторые элементы могут потребовать герметизации или замены. Например, ниппель со временем может начать травить воздух, что потребует использования уплотнителей. Ниже представлена таблица материалов, которые могут понадобиться в процессе.

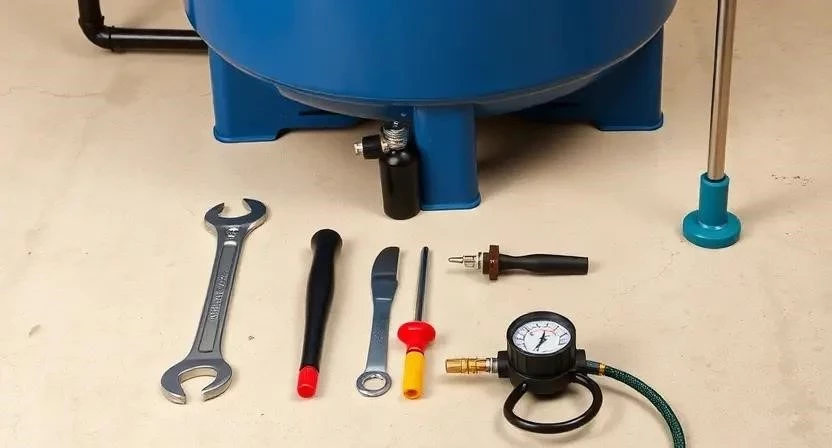

Инструментарий для проведения работ

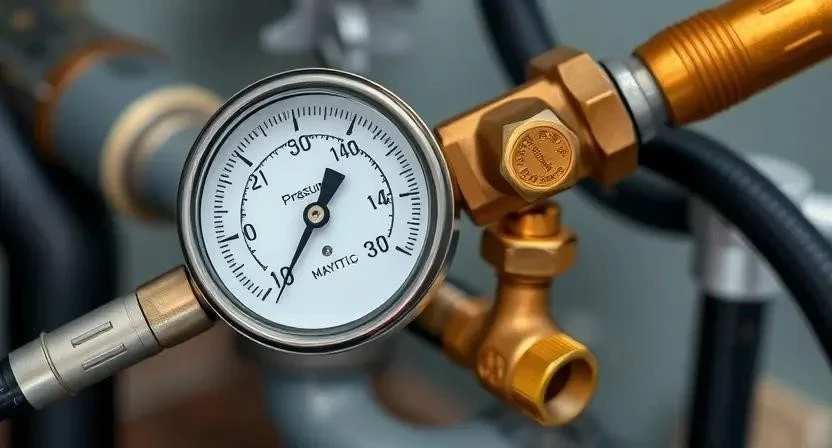

Чтобы инструкция по настройке гидроаккумулятора была реализована правильно, подготовьте инструменты заранее. Главным прибором является манометр. Важно, чтобы он был исправен и имел минимальную погрешность, так как ошибка даже в 0.3–0.5 бар может привести к некорректной работе автоматики. Если встроенный манометр на насосной станции вызывает сомнения, лучше использовать внешний автомобильный прибор.

• Автомобильный компрессор или ножной насос для подкачки воздуха;
• Манометр (встроенный в компрессор или отдельный высокоточный);
• Разводной ключ для работы с гайками и реле;
• Шлицевая и крестовая отвертки для снятия крышки реле давления;
• Фонарик для осмотра труднодоступных мест под баком;
• Тряпка или ветошь для удаления влаги;
• Ведро или таз на случай небольших протечек при сливе воды;
• Ключ для золотников (часто есть на колпачках автомобильных шин).

Подготовка рабочего пространства

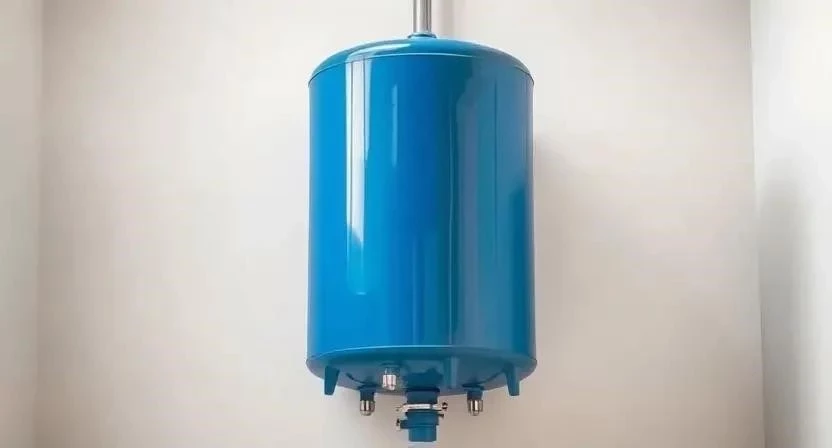

Эффективный монтаж гидроаккумулятора и его последующая регулировка невозможны в стесненных условиях. Обеспечьте свободный доступ к баку со стороны ниппеля (обычно он находится под пластиковым колпачком в торце или сверху бака) и к блоку автоматики. Учитывая, что при сбросе давления из системы может вылиться небольшое количество воды, защитите напольное покрытие пленкой или ветошью. Проверьте состояние электрических розеток и кабелей: вольтаж в сети должен быть стабильным, а соединения — сухими. Если бак установлен в кессоне или подвале, позаботьтесь о хорошем освещении, так как шкала манометра и мелкие детали реле требуют внимательного осмотра.

Предварительная подготовка поверхностей и системы

Перед тем как настроить давление в гидроаккумуляторе, необходимо привести оборудование в надлежащее состояние. Начните с очистки ниппеля от пыли и окислов. Если на нем есть защитный колпачок, снимите его и убедитесь, что резьба не повреждена. Важнейшим этапом является проверка герметичности всех соединений. Используйте мыльный раствор на основе дистиллированной воды: нанесите его на ниппель и места входа мембраны. Появление пузырей укажет на утечку воздуха.

Обязательно выполните сброс давления воды из системы. Для этого закройте входной кран от насоса и откройте самый нижний кран в доме. Дождитесь, пока вода полностью перестанет течь. Только при пустом баке можно получить реальные показатели давления воздуха. Проверьте готовность манометра: его стрелка должна стоять на нуле. Если после слива воды из ниппеля при нажатии на шток пошла вода — это верный признак того, что мембрана («груша») порвана и требует замены.

Пошаговая инструкция по настройке давления

Соблюдение последовательности действий гарантирует, что водоснабжение будет работать без сбоев. Технология настройки давления требует точности в расчетах и аккуратности при работе с реле.

1. Отключение электропитания насоса. Выньте вилку из розетки или отключите соответствующий автомат в щитке, чтобы исключить случайный запуск двигателя.
2. Сброс давления воды. Откройте ближайший к гидроаккумулятору кран. Оставьте его открытым на всё время замера давления воздуха.
3. Замер текущего давления воздуха. Снимите колпачок с ниппеля и подсоедините манометр к пустому баку. Зафиксируйте значение.
4. Расчет необходимого давления. Используйте формулу: давление воздуха должно быть на 10% ниже давления включения насоса. Например, если насос включается при 1.5 бар, в баке должно быть 1.35 бар.
5. Подкачка воздуха компрессором. Подсоедините шланг и доведите давление до расчетного значения. Делайте это небольшими порциями.
6. Проверка давления воздуха после подкачки. Отсоедините компрессор и подождите 5–10 минут, затем снова замерьте давление, чтобы убедиться в отсутствии утечек.
7. Включение питания и запуск системы. Закройте все краны и подайте напряжение на насос. Дождитесь, пока бак наполнится и насос отключится.

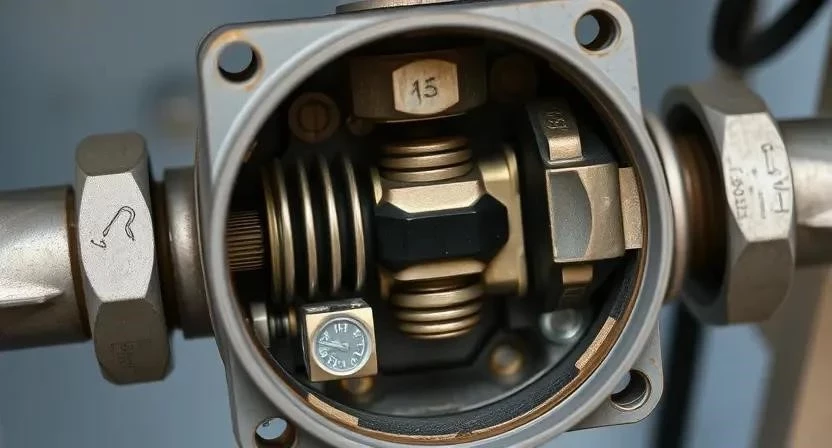

8. Настройка реле давления. Снимите крышку реле. Большая пружина (P) отвечает за порог включения, малая (ΔP) — за разницу между включением и выключением.
9. Контрольный замер давления воды по манометру. Следите за стрелкой в момент включения и отключения насоса.
10. Проверка работы системы в автоматическом режиме. Несколько раз откройте и закройте кран, убеждаясь, что напор стабилен, а насос срабатывает вовремя.

Пример из личного опыта: Однажды я столкнулся с ситуацией, когда манометр на компрессоре показывал одно значение, а встроенный в систему — другое. Оказалось, что бюджетные манометры могут иметь погрешность до 0.5 бар. Рекомендую всегда перепроверять данные вторым прибором, так как избыточное давление воздуха выталкивает слишком много воды, создавая дискомфорт при пользовании душем.

Важные технологические нюансы

При выполнении работ учитывайте влияние температуры окружающей среды. В холодном помещении давление воздуха в баке будет ниже, чем в теплом, из-за физических свойств газов. Если вы заменяли ниппель или подтягивали соединения с использованием герметиков, соблюдайте время высыхания составов перед запуском воды. Также помните о совместимости типов мембран: для питьевой воды используются изделия из пищевой резины (обычно белого цвета), для отопления — из технической (черной). Установка давления должна учитывать и высоту подъема воды: на каждый метр высоты давление падает примерно на 0.1 бар.

Распространенные ошибки новичков

Самая частая ошибка — подкачка воздуха при наличии воды в баке. В этом случае манометр покажет суммарное давление воды и воздуха, что сделает настройку бессмысленной. Еще одна проблема — неправильный расчет давления воздуха относительно настроек реле. Если воздух будет накачан сильнее, чем порог включения насоса, вода в кране будет пропадать на несколько секунд перед каждым запуском двигателя.

Пример из личного опыта: При первой попытке настройки я забыл полностью слить воду из системы. В итоге давление в гидроаккумуляторе своими руками измерить не удалось, так как остатки жидкости сжимали грушу и искажали показатели. Пришлось начинать всё заново, предварительно открыв кран в нижней точке разводки.

Для правильной работы автоматики придерживайтесь следующих правил:

1. Никогда не выставляйте давление воздуха равным давлению выключения насоса.
2. Разница между давлением включения и выключения (ΔP) должна составлять 1.2–1.5 бар.
3. Не затягивайте малую пружину реле до упора — это заблокирует отключение насоса.
4. Всегда проверяйте целостность мембраны перед подкачкой.
5. Используйте только чистый воздух без примесей масла из мощных промышленных компрессоров.

Расчет стоимости и экономическая выгода

Самостоятельная настройка позволяет существенно сэкономить. Стоимость настройки специалистом в среднем составляет от 2500 до 5000 рублей в зависимости от удаленности объекта. При этом ваши затраты ограничатся лишь стоимостью расходных материалов.

Уход за оборудованием после завершения работ

После того как установка давления завершена, система готова к эксплуатации немедленно. Однако для поддержания работоспособности требуется регулярная проверка давления воздуха — не реже одного раза в полгода. Контролируйте состояние ниппеля: он должен быть закрыт колпачком для предотвращения попадания пыли. Средний срок службы мембраны составляет 3–5 лет, после чего резина теряет эластичность и может лопнуть. Если вы заметили, что стрелка манометра при включении насоса резко прыгает вверх, это повод для внеплановой проверки воздушной подушки.

Альтернативные варианты и современные решения

В современных системах водоснабжения вместо стандартного реле давления всё чаще применяется установка частотного преобразователя. Эта технология позволяет поддерживать постоянное давление в сети за счет изменения оборотов двигателя насоса, что избавляет от необходимости использовать баки большого объема. Тем не менее, классическая схема с гидроаккумулятором остается самой надежной и энергонезависимой. При выборе бака помните: чем больше его объем, тем реже включается насос, но тем сложнее контролировать свежесть воды в нем.

Пример из личного опыта: Был случай, когда я перетянул гайку ниппеля, и резьба лопнула. Пришлось искать замену в разгар выходных. С тех пор я всегда держу в запасе пару автомобильных золотников и качественную ФУМ-ленту, чтобы мелкая поломка не оставила весь дом без воды.

Часто задаваемые вопросы (FAQ)

Почему насос включается слишком часто?
Основная причина — отсутствие воздуха в гидроаккумуляторе или разрыв внутренней мембраны. Воздух мог выйти через неисправный ниппель.

Что делать, если из ниппеля пошла вода?
Это однозначно свидетельствует о разрыве мембраны («груши»). Ее необходимо заменить, предварительно разобрав фланец бака.

Какое давление воздуха считается нормой?
Для большинства бытовых систем нормой является 1.3–1.5 бар (на 10% меньше давления включения насоса).

Можно ли качать воздух обычным ручным насосом?
Да, это возможно, но потребует значительных физических усилий, особенно для баков объемом более 50 литров. Автомобильный компрессор гораздо удобнее.

Как влияет объем бака на настройку?
Объем бака не влияет на показатели давления, но влияет на время подкачки. В больших баках запас воды больше, а циклы включения насоса — реже.

Чем отличается давление воздуха от давления воды?
Давление воздуха создается в полости между корпусом и мембраной, оно «подпирает» воду. Давление воды создается насосом внутри мембраны.

Как понять, что мембрана порвана?
Признаки повреждения мембраны:

• Резкие скачки стрелки манометра;
• Вода из крана идет прерывистыми порциями;
• Появление воды при нажатии на шток воздушного ниппеля;
• Частое включение насоса даже при малом расходе;
• Специфический запах резины от воды;
• Бак кажется слишком тяжелым, хотя манометр показывает отсутствие давления;
• Визуальные трещины на фланце или корпусе.
