Устройство водяного теплого пола предполагает скрытую прокладку коммуникаций, что обеспечивает равномерное распределение тепла в помещении. Монтаж труб в стяжку пола своими руками считается технически сложной задачей, требующей навыков работы с сантехническим оборудованием и строительными смесями. Стоимость качественных материалов для системы составляет значительную часть бюджета ремонта, а процесс полного набора прочности бетона занимает не менее 28 суток. Грамотное планирование каждого этапа позволяет избежать протечек и гарантирует долговечность отопительного контура.
Предварительная оценка и планирование работ
Перед началом процесса необходимо оценить сложность проекта и подготовить детальный расчет. Укладка труб теплого пола в стяжку требует точности: перепад высот основания не должен превышать 6 мм. Оптимальное время для проведения работ в графике ремонта — после завершения штукатурных работ и прокладки основных инженерных сетей, но до финишной отделки стен. На монтаж одного контура в среднем уходит от 2 до 4 рабочих дней без учета времени высыхания бетона.
Материалы для монтажа труб в стяжку
Качество комплектующих напрямую влияет на надежность системы, так как после заливки доступ к трубам будет невозможен. Для работы потребуются следующие позиции:
- Трубы из сшитого полиэтилена (PEX) или термостойкого полиэтилена (PERT).
- Теплоизоляционные плиты из экструдированного пенополистирола (ЭППС).
- Демпферная лента для компенсации теплового расширения.
- Армирующая металлическая сетка с ячейкой 100х100 или 150х150 мм.
- Пластиковые хомуты или специальные скобы (якорные крепления).
- Соединительные фитинги и коллекторная группа.
- Пескобетон марки не ниже М400.
- Пластификатор для придания раствору эластичности.
Таблица 1. Расход материалов на 1 м² и ориентировочная стоимость
| Материал | Количество | Расход на м² | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Труба PEX/PERT | 5-7 пог. м | 150-200 мм шаг | 90 | 450-630 |
| Утеплитель (ЭППС 30мм) | 1.05 м² | с учетом подрезки | 350 | 367 |
| Сетка армирующая | 1.1 м² | внахлест | 180 | 198 |
| Пескобетон М400 | 80-100 кг | слой 5-6 см | 12 | 960-1200 |
| Демпферная лента | 1.2 пог. м | по периметру | 40 | 48 |
| Пластификатор | 0.5-1 л | на объем смеси | 150 | 75-150 |
Инструменты для укладки труб в пол
Для качественного выполнения работ потребуется профессиональный набор инструментов, обеспечивающий точность соединений и ровность поверхности пола.
- Труборезы для получения ровного среза без деформации стенок.
- Разводной и рожковые ключи для сборки коллекторного узла.
- Строительный уровень (лазерный и пузырьковый) для контроля плоскости.
- Длинное правило для разравнивания стяжечного раствора.
- Бетономешалка или мощный строительный миксер.
- Перфоратор для крепления направляющих и клипс.
- Рулетка и маркер для разметки схемы укладки.
- Строительный степлер для фиксации изоляционных пленок.
Таблица 2. Перечень инструментов и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Лазерный нивелир | Разметка уровня пола | Обязательно | 4500 |
| Ножницы для труб | Раскрой бухты | Обязательно | 800 |
| Миксер для бетона | Замешивание раствора | Обязательно | 6000 |
| Степлер для таккера | Крепление трубы к ЭППС | Желательно | 3500 |
| Опрессовочный насос | Проверка системы давлением | Обязательно | 7000 (аренда 500) |
Подготовительные мероприятия в помещении
Технология монтажа труб в пол начинается с полной очистки объекта. Необходимо вынести мебель, удалить остатки старых покрытий и строительный мусор. Стены в нижней части следует защитить пленкой, если финишная отделка уже выполнена. Важно организовать бесперебойный доступ к электропитанию для работы инструмента и источнику воды для замешивания раствора.
Подготовка рабочего основания
Поверхность плиты перекрытия должна быть выровнена. При наличии крупных выбоин или бугров выполняется черновая подсыпка или тонкослойная стяжка. Далее расстилается гидроизоляционная пленка с заходом на стены выше предполагаемого уровня чистого пола. На нее плотно укладываются плиты теплоизоляции (ЭППС), которые не допустят ухода тепла вниз. По всему периметру помещения и между дверными проемами фиксируется демпферная лента, которая будет гасить расширение бетонной плиты при нагреве.
Пошаговая инструкция монтажа труб в стяжку
Соблюдение последовательности действий гарантирует, что установка труб отопления в стяжку будет выполнена без критических дефектов.

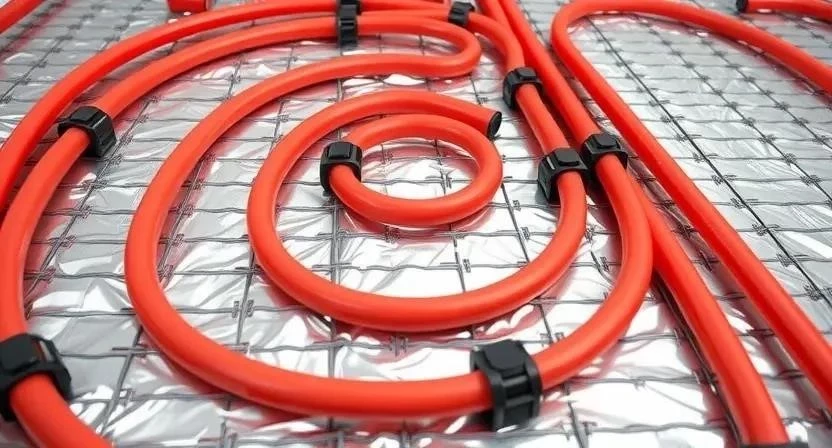

- Разметка схемы укладки: Выбор варианта «улитка» или «змейка» в зависимости от геометрии комнаты.

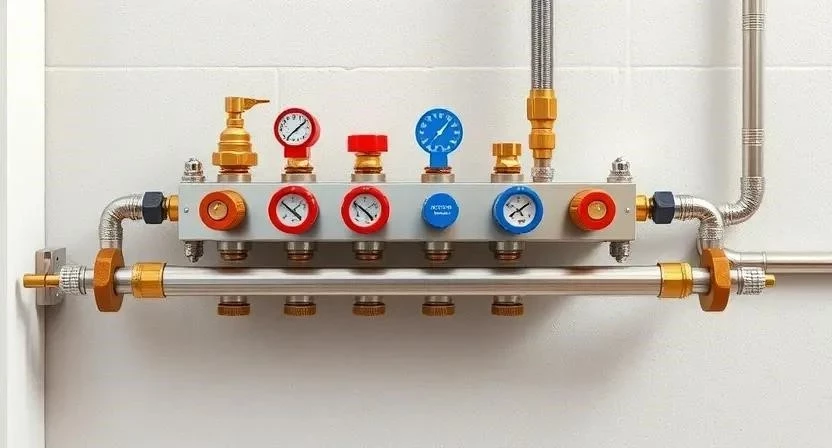

- Установка коллекторного узла: Монтаж шкафа и распределительной гребенки на стене.
- Крепление демпферной ленты: Оклейка периметра всех стен и колонн.
- Укладка теплоизоляции: Плотная подгонка листов ЭППС со смещением стыков.
- Раскладка сетки: Размещение армирующего слоя поверх утеплителя.

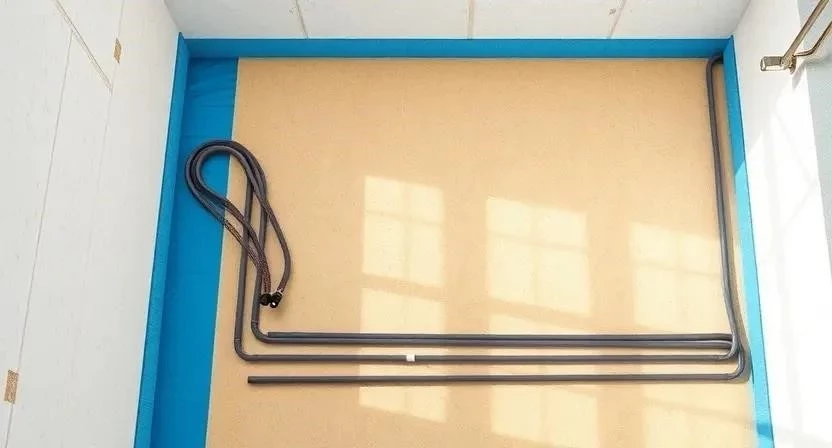

- Прокладка труб: Размотка бухты и укладка по намеченной схеме с шагом 150-200 мм.
- Фиксация: Крепление трубы к сетке пластиковыми стяжками каждые 50 см (на поворотах чаще).
- Подключение: Подсоединение концов контура к выходам коллектора через евроконусы.
- Опрессовка: Заполнение системы теплоносителем или воздухом под давлением 4-6 бар на 24 часа.
- Приготовление раствора: Замешивание пескобетона с добавлением пластификатора и фибры.
- Заливка: Распределение смеси по маякам, при этом трубы должны оставаться под рабочим давлением.
- Выравнивание: Затирка и контроль горизонтальности поверхности правилом.
- Выдержка: Технологический перерыв для набора прочности (минимум 28 дней).
Таблица 3. План-график выполнения работ
| Этап | Время выполнения | Особенности |
|---|---|---|
| Подготовка и изоляция | 1 день | Тщательная проклейка стыков ленты |
| Укладка контуров | 1-2 дня | Контроль радиуса изгиба трубы |
| Опрессовка системы | 1 день | Выдержка под давлением обязательна |
| Заливка стяжки | 1 день | Непрерывный процесс в одной комнате |
| Набор прочности | 28 дней | Увлажнение поверхности в первую неделю |
Важные технологические нюансы
Температурный режим в помещении во время заливки должен поддерживаться в пределах +5…+25°C. Избегайте сквозняков, чтобы влага из раствора не испарялась слишком быстро, провоцируя трещины. Толщина стяжки над трубой должна составлять не менее 3 см и не более 7 см для эффективного теплораспределения. Из личного опыта ремонта: при укладке трубы в районе коллектора обязательно используйте фиксаторы поворота, чтобы избежать заломов и обеспечить вход под прямым углом.
Распространенные ошибки при укладке труб в стяжку
Нарушение технологии часто приводит к неэффективной работе отопления или разрушению бетонного слоя.
- Превышение допустимого шага укладки (более 300 мм), что создает эффект «зебры» (холодные зоны).
- Игнорирование демпферной ленты, приводящее к растрескиванию стяжки при нагреве.
- Слишком крутые перегибы трубы, вызывающие микротрещины в материале.
- Заливка бетона без предварительной опрессовки (проверки герметичности).
- Применение некачественного раствора без пластификатора.
- Использование нескольких кусков трубы с соединениями внутри стяжки (допустим только цельный кусок).
- Включение системы отопления до полного высыхания бетона (ранее 28 дней).
На практике случалось, что при заливке случайно повреждали трубу. В таких ситуациях выручает специальная ремонтная муфта для сшитого полиэтилена, которую можно смело замоноличивать, но лучше этого избегать.
Расчет стоимости и экономическая эффективность
Самостоятельное выполнение работ позволяет существенно сократить бюджет, так как цена монтажа труб в стяжку за м2 у профессиональных бригад сопоставима со стоимостью материалов.
Таблица 4. Сравнительная смета (своими руками vs профи)
| Статья расходов | Своими руками (руб/м²) | С мастером (руб/м²) | Экономия |
|---|---|---|---|
| Материалы (труба, ЭППС, сетка) | 1200 | 1400 (с наценкой) | 200 |
| Работа по монтажу контура | 0 | 600 | 600 |
| Устройство стяжки (работа) | 0 | 500 | 500 |
| Аренда инструмента | 150 | 0 | -150 |
| 1350 | 2500 | 1150 |
Уход за полом после завершения работ
После заливки стяжки ее необходимо накрыть полиэтиленовой пленкой на 7-10 дней для равномерного созревания бетона. Первый запуск системы отопления производят только после набора полной прочности. Начинать прогрев следует с температуры +20°C, ежедневно увеличивая ее на 2-5 градусов до достижения рабочих параметров. При самостоятельном выполнении работ я всегда провожу опрессовку воздухом и оставляю систему под нагрузкой на все время заливки бетона, чтобы сразу заметить повреждение, если оно случится.
Альтернативные варианты систем
Если высота потолков не позволяет залить тяжелую бетонную плиту, рассматривают электрический теплый пол (маты или кабель). Также существует «сухая» стяжка на основе ГВЛ-листов, которая монтируется быстрее, но обладает меньшей тепловой инерцией по сравнению с водяным полом в бетоне.
Часто задаваемые вопросы (FAQ)
Можно ли укладывать трубы без сетки?
Да, если используются специальные маты с бобышками или труба крепится гарпун-скобами непосредственно к утеплителю. Сетка же дополнительно армирует стяжку.
Какое расстояние между трубами оптимально?
Для жилых зон стандартный шаг составляет 150 мм, в краевых зонах у окон — 100 мм.
Что делать, если труба лопнула после заливки?
Необходимо локализовать место протечки, вскрыть стяжку и установить пресс-муфту. Это крайняя мера, снижающая надежность системы.
Можно ли использовать обычные полипропиленовые трубы?
Нет, они имеют слишком большое тепловое расширение и большое количество стыков, что недопустимо для скрытого монтажа в полу.
Сколько сохнет стяжка с теплым полом?
Полное высыхание занимает 28 суток. Ориентировочно — 4 дня на каждый 1 см толщины слоя.
Нужен ли пластификатор в раствор?
Обязательно. Он удаляет лишний воздух и делает бетон более плотным, что улучшает теплопроводность и предотвращает растрескивание.
Как рассчитать длину трубы на комнату?
При шаге 150 мм расход составляет примерно 6.7 погонных метра на 1 м² площади. Длина одного контура не должна превышать 100-120 метров.
Можно ли класть ламинат сразу после высыхания бетона?
Только после проведения цикла прогрева системы и при условии, что ламинат имеет маркировку, допускающую использование с теплым полом.
